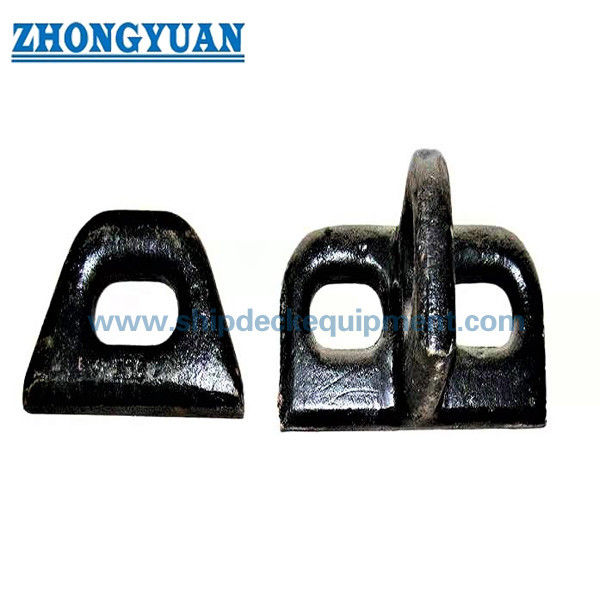

ISO 8146 Dövme Malzemesi Oval Göz Plakası Kaldırma Göz Plakası Gemi Demirleme Ekipmanı

Gemi Güvertesi Sabitleme için Oval Göz Plakası | ISO 8146 Tip A / Tip B Dövme Göz Plakası

Ürüne Genel Bakış

ISO 8146 oval göz plakası, halat terminallerini, kelepçeleri, makara bloklarını, bağlama düzenlerini ve diğer onaylı gemi yapısı bağlantılarını sabitlemek için kullanılan kaynaklı bir gemi göz plakasıdır. Normalde yük yönünün, kaynak boyutunun, taban takviyesinin ve muayene kapsamının gemi çizimiyle birlikte kontrol edilmesi gereken gemi güvertelerine veya yapısal temellere monte edilir.

Bu sayfa, müşteri tarafından sağlanan ISO 8146 verilerine göre tedarik edilen dövme / çelik oval göz plakası için hazırlanmıştır. Sağlanan bilgiler, nominal boyutları 0,4 ila 50 ve izin verilen yükleri 4 kN ila 500 kN olan Tip A ve Tip B'yi listeler. Çevrimiçi ISO referans bilgileri, ISO 8146'nın, öncelikle gemi güvertesine montaj amaçlı oval göz plakaları ve kargo elleçleme amaçları için gemideki kargo elleçleme bomları üzerinde gergi göz plakaları olarak tasarlanan oval göz plakaları için boyutları ve malzemeleri ortaya koyduğunu gösterir; Tam ISO sürüm yılı, son sürümden önce onaylanmalıdır.

Hızlı Özellikler

• Ürün tipi: Oval göz plakası / güverte gözü plakası → halat terminalleri, kelepçeler ve makara blokları gibi onaylı gemi yapısı sabitleme noktaları için kullanılır.
• Standart referans: ISO 8146 → sağlanan veri durumları ISO 8146-1990; çevrimiçi ISO bilgileri ISO 8146:1985'i gösterir, bu nedenle proje standart baskısının onaylanması gerekir.
• Tip aralığı: Tip A ve Tip B → tip seçimi kap çizimine, montaj formuna ve yük yönüne uygun olmalıdır.
• Nominal boyut aralığı: 0,4 ila 50 → 4 kN ila 500 kN arası izin verilen yük sınıflarına karşılık gelen tanım aralığı.
• İzin verilen yük: 4 ila 500 kN → bu terimi dikkatli kullanın ve proje onayı olmadan SWL, MBL, kopma yükü veya test yükü olarak yeniden yazmayın.
• Sağlanan montaj verileri: A tipi kaynak s/g minimum değerleri → kaynak detayı ve çevresindeki güverte takviyesi tersane veya tasarım ofisi tarafından onaylanmalıdır.
• Malzeme seçenekleri: yumuşak çelik, C-Mn çelik dövme, paslanmaz çelik veya projeye özel malzeme → son kalite ve sertifika kapsamı teklif vermeden önce onaylanmalıdır.
• Yüzey işleme: Referans olarak Sa 2,5 raspa + tek kat epoksi ön imalat astarı → proje gereksinimlerine uygun olarak son kaplama, galvanizleme veya paslanmaz çelik kaplama.

Ana Teknik Parametreler

Seçim ve Sorgulama Kılavuzu

Adım 1: ISO 8146 oval göz plakası tipini onaylayın: Hazne çizimine ve montaj düzenine göre Tip A veya Tip B.

Adım 2: Nominal boyutu ve izin verilen yük sınıfını 0,4 / 0,6 / 1 / 1,6 / 2 / 2,5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 / 40 / 50 olarak doğrulayın.

Adım 3: Yük yönünü, bağlantı parçasını ve uygulamayı doğrulayın: halat terminali, kelepçe, makara bloğu, bağlama noktası, güverte sabitleme noktası veya onaylı kargo elleçleme / adam göz plakası kullanımı.

Adım 4: Güverte veya yapısal temeli, kaynak uzunluğunu, kaynak boyutunu, yerel takviyeyi ve öğenin yeni inşa veya değiştirme için kullanılıp kullanılmadığını doğrulayın.

Adım 5: Malzeme kalitesini, dövme gereksinimini, yüzey işlemini, kaplama sistemini, miktarını, sertifika kapsamını ve sınıf tanık muayenesi gereksinimini onaylayın.

Adım 6: Kurulum çizimini, yük hesaplamasını veya varsa onay notunu, teslimat yerini, gerekli teslimat süresini ve referans fotoğraflarını sağlayın.

Yapı

Dövme / çelik oval göz plakası gövdesi | Oval göz açıklığı | Kaynaklı montaj tabanı | Pürüzsüz kelepçe temas yarıçapı | Yük yönü referans alanı | Tip A / Tip B montaj konfigürasyonu | Ön imalat astarı veya belirtilen yüzey işlemi

Dövme, Kaynak ve Mühendislik Avantajları

• Oval göz şekli, kap çiziminin ISO 8146 boyutlarını belirttiği durumlarda kelepçeler, halat terminalleri ve makara blokları için tanımlanmış bir bağlantı noktası sağlar.
• İzin verilen yüke, malzeme sertifikası gerekliliğine, korozyon ortamına ve sınıf muayene kapsamına göre dövme veya çelik malzeme seçenekleri seçilmelidir.
• Göz açıklığı ve temas yarıçapı, kelepçelere, pimlere, halat uçlarına veya bağlı bağlantı parçalarına zarar verebilecek keskin yerel teması azaltacak şekilde giydirilmeli ve incelenmelidir.
• A Tipi kaynak boyutları s ve g verilen tabloda listelenmiştir, ancak gerçek kaynak ayrıntıları ve yerel güverte takviyesi tersane veya tasarım ofisi tarafından onaylanmalıdır.
• Göz plakası kullanımında yük yönü kritik öneme sahiptir. Ürün, onaylanmış çekme yönü, açı aralığı, güverte desteği veya inceleme kapsamı dışında kullanılmamalıdır.
• Bitmiş yüzeyler, dövme, işleme, taşlama ve yüzey hazırlığı sonrasında görünür çatlaklar ve pullanma açısından incelenmelidir.
• İzin verilen yük, yanlış mühendislik yorumunu önlemek için SWL, MBL, kopma yükü, deneme yükü ve test yükünden ayrı tutulur.

Özel Özellikler

• Standart: ISO 8146 → tersane, gemi sahibi veya çizim ISO oval göz plakası boyutlarını belirttiğinde kullanın.
• Tip: Tip A / Tip B → montaj formuna ve kap çizimine göre seçin; A tipi kaynak değerleri güncel tabloda verilmektedir.
• Nominal Boyut: 0,4 ila 50 → izin verilen yük sınıfı ve kurulum alanına göre seçilir.
• İzin Verilen Yük: 4 ila 500 kN → sağlanan verilere göre yük sınıfı; otomatik olarak SWL, MBL, prova yükü veya kopma yükü değil.
• Malzeme: Yumuşak çelik / C-Mn çelik dövme / paslanmaz çelik → teklif vermeden önce nihai malzeme kalitesi ve sertifika gerekliliği onaylanmalıdır.
• Yüzey İşlemi: Sa 2,5 raspa + epoksi ön imalat astarı → son kaplama, kap boyama spesifikasyonlarına veya müşteri gereksinimlerine uygundur.
• Denetim Odağı: Göz açma, dövme gövde, kaynak hazırlığı, görünür çatlaklar/pullanma ve boyut kontrolü → tersane kabulü için önemlidir.
• Sertifika Gereksinimi: Sipariş kapsamına göre mevcuttur → sınıf denetimi ve sertifika seviyesi teklif vermeden önce onaylanmalıdır.

Nasıl Çalışır?

Gemi yapısı veya güverte temeli hazırlanır → Oval halka, onaylı çizime göre kaynaklanır → Kelepçe / halat terminali / makara bloğu, göz açıklığından bağlanır → İzin verilen yük, onaylanan yönde uygulanır → Proje ihtiyacına göre kaynaklar, malzeme izlenebilirliği, kaplama ve muayene kontrol edilir

Uygulamalar

Gemi güvertesi sabitleme noktaları | Halat terminali bağlantıları | Kelepçe bağlantı noktaları | Makara bloğu sabitleme | Bağlama düzenlemeleri | Onaylandığında gemideki kargo elleçleme bomlarındaki adam göz plakaları | Yeni inşa ve yenileme projeleri | Tersane onarımı ve güçlendirme

Sertifikalar ve Avantajlar

Sertifikalar proje ihtiyacına, muayene kapsamına, malzeme izlenebilirliğine ve klas onay prosedürüne göre düzenlenebilmektedir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.

Çizim ve Fotoğraflar

SSS

S1: Bu ISO 8146 oval göz plakası kaldırma halkası olarak kullanılabilir mi?

A1: Onay alınmadan genel kaldırma halkası olarak değerlendirilmemelidir. ISO çevrimiçi bilgileri, oval göz plakalarının gemi güvertesine montaj için tasarlandığını ve kargo elleçleme amacıyla gemideki kargo elleçleme bomlarındaki adam göz plakaları olarak tasarlandığını belirtir. Gerçek kaldırma veya kargo elleçleme kullanımı, gemi tasarımına, yük yönüne, kaynak detaylarına, güverte takviyesine ve sınıf onayı gerekliliklerine uygun olmalıdır.

S2: İzin verilen yük SWL, MBL, kopma yükü veya test yüküyle aynı mı?

Cevap 2: Hayır. Sağlanan tablo izin verilen yükü kullanıyor. Proje çizimi veya onay belgesi yük ilişkisini açıkça tanımlamadığı sürece SWL, MBL, kopma yükü, deneme yükü veya test yükü olarak yeniden yazılmamalıdır.

S3: Teklif vermeden önce hangi bilgilere ihtiyaç vardır?

Cevap3: ISO sürümünü, Tip A veya Tip B'yi, nominal boyutu, izin verilen yükü, malzeme kalitesini, yüzey işlemini, miktarı, sertifika gerekliliğini, kurulum çizimini, yük yönünü, teslimat yerini ve gerekli teslimat süresini onaylayın.
