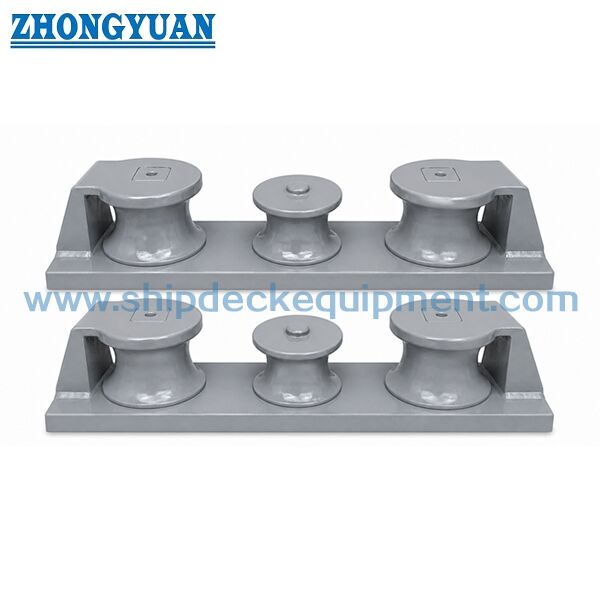

75–350 mm Deniz Üç Makaralı Babaf Tipi | CB/T 38-1999 Tip C Dökme Çelik Makaralı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | CB/T 38-1999 | Tip: | Tek silindirli Form C |
|---|---|---|---|
| Silindir çapları: | 75~350mm | Silindir No.: | Üç Silindir |
| Silindir ağırlığı: | 27-1915 kg | Malzemeler: | Yumuşak Çelik, C-Mn Çelik, Paslanmaz Çelik, Döküm Çelik, Sfero Dökme Demir |
| Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, vb. |
| Vurgulamak: | Gemi demirleme ekipmanları Fairlead,3 Roller Fairlead,3 Roller Fairlead Gemi demirleme ekipmanları |
||
Ürün Açıklaması
75 ′′350 mm deniz üç tekerlekli çakma CB/T 38-1999 Type C dökme çelik tekerlekli
Ürün Genel Görünümü
Deniz üç rulo çakması, sürtünmeyi azaltırken ve ip yönünü kontrol ederken sabit bir açıklıktan demir ipi yönlendirmek için tasarlanmıştır.
Geleneksel çak ile karşılaştırıldığında, entegre üç tekerlekli yapı, iplerin çok yönlü yol almasına izin verir ve yerel gerginliği ve ip aşınmasını önemli ölçüde azaltır.
Bu ürün CB/T 38-1999 Tip C standardını takip eder ve CB39-66 Tip C'yi değiştirir.
CB/T 38-1999, kaydırılmış bir taban yapısını benimser, daha iyi yük aktarımı ve daha yüksek yapısal bütünlüğü sağlar.
Her model, belirli bir ip kırma yüküne (MBL) karşılık gelir ve yük tabanlı doğru bir seçim yapmayı sağlar.
Hızlı Özellikler
- Yapı: Üç rulo → Çok yönlü ip yönlendirmesi
- Uygulanabilir ip çapı: 7 ′′ 37 mm → Standart seçim aralığı
- Uygulanabilir ip MBL: 23 ′′ 583 kN → Anahtar seçimi parametresi
- Montaj: Kaynatılmış taban (CB/T 38-1999) / Bolt-on (CB39-66 yedek)
- Malzeme: Çelik dökme → Yüksek dayanıklılık ve dayanıklılık
- Yüzey: Yumuşak işlenmiş → Koruyucu ip
- Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
Ana teknik parametreler (CB/T 38-1999 C Tipi)
| İsimsel Boyut | Halatın en fazla kırılması (kN) | Tel iplik diyası | Fiber Rope Dia | L | B | H | L1 | D | Ağırlık (kg) |
| 75 | 23.3 | 7.4 | 12 | 550 | 170 | 116 | 150 | 75 | 27 |
| 100 | 52.5 | 11 | 18 | 750 | 200 | 147 | 210 | 100 | 60 |
| 125 | 93.4 | 15 | 24 | 920 | 250 | 173 | 260 | 125 | 116 |
| 150 | 145.8 | 18.5 | 30 | 1120 | 300 | 201 | 320 | 150 | 198 |
| 200 | 246.6 | 24 | 40 | 1420 | 370 | 251 | 410 | 200 | 398 |
| 250 | 373.6 | 30 | 48 | 1780 | 470 | 300 | 520 | 250 | 767 |
| 300 | 472.7 | 33.5 | 56 | 2120 | 550 | 353 | 620 | 300 | 1240 |
| 350 | 583.5 | 37.5 | 64 | 2440 | 640 | 386 | 720 | 350 | 1915 |
Yük ve Seçim Temelleri
"Köpünün en yüksek kırılması (kN) " geçerli halatın en yüksek kırma yükünü (MBL) ifade eder.
Her çakma büyüklüğü, eşleşen ip dayanıklılığı seviyesine eşleştirilir.
Referans SWL ≈ İp MBL ÷ Güvenlik Faktörü (tipik olarak 1,5 ̇ 2,0).
Çakmak, ip kırma gücüne eşit veya aşan yüklere dayanacak şekilde tasarlanmıştır ve aşırı koşullar altında yapısal güvenliği sağlar.
Seçim Rehberi
Adım 1 İp çapını seçin → demir hattı boyutuna göre
Adım 2 İp kırma yükünü (MBL) onayla → Birincil seçim parametresi
Adım 3 Chock boyutunu seçin → Hem ip çapı hem de MBL eşleştirin
Adım 4: Kurulum türünü onayla → Saldırılmış (yeni yapım) / Bolt-on (değiştirme)
Adım 5: Sertifikasyon gerekliliğini doğrula
Mühendislik Notu
CB/T 38-1999 her modelin belirli bir ip kırma dayanıklılığına karşılık geldiği yük tabanlı eşleştirmeyi tanıtır.
Bu, demirleme sistemi tasarımı ile gerçek işletme yükleri arasındaki daha iyi uyumluluğu sağlar.
Yapı
Üç tekerlekli. Atma vücudu. Kaynaklı taban. Güçlendirilmiş yapı.
Özel Özellikler
Üç tekerlekli tasarım → Yük dağılımı ve ip aşınmasının azaltılması
Serbest dönen rulolar → sürtünmeyi en aza indir
Altın dökme gövdesi → Yüksek dayanıklılık
Yumuşak temas yüzeyi → İpi koruyun
Soruşturma Rehberi
İp çapı, ip MBL, kurulum türü, gemi türü ve sertifikasyon gereksinimlerini belirtin.
Nasıl Çalışır?
İp çakmadan geçer → rulolar döner → sürtünme azalır → ip düzgün yönlendirilir → aşınma en aza indirgenir.
Başvurular
Gemi kemeri. Gemi kemeri. Güverte kenarının demirlenmesi.
Sertifikalar ve Avantajlar
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
Çizim ve Fotoğraflar
Genel düzenleme çizimi ve ürün fotoğrafları
Sipariş vermek
Belirleyin: boyut, malzeme, kaplama, sertifikasyon
Sık Sorulan Sorular
S1: Neden üç rulo çakmak kullanıyorsunuz?
A: Sürtünmeyi azaltmak için, yükü dağıtın ve demir ipi koruyun.
S2: Tekerlekler dönüyor mu?
C: Evet, tüm rulolar aşınmayı en aza indirmek için serbestçe döner.
S3: Boyutu nasıl seçebilirim?
A: İp çapına ve masadan kırma yüküne dayanarak.
S4: Projem için hangi standardı seçmeliyim?
A: Yeni inşaat projeleri için, CB/T 38-1999 veya sınıflandırma topluluğu gereksinimleri gibi güncellenmiş standartlar önerilir.
Mevcut kaplar için, CB 39-66 boyutları tipik olarak doğrudan değiştirme için kullanılır.
