JIS F 2025 B Sabit Tip Gemiler Demir Zinciri Kablo Sıkmaları Gemi Demirleme Ekipmanı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | JIS F 2025-1992; Japonya Standardı | Tip: | Sabit tip |
|---|---|---|---|
| Nominal Zincir Çapı: | 38 mm'den 120 mm'ye | Zincirin derecesi: | 2. ve 3. Sınıf Ankraj Zincirlerine Uygulanabilir; |
| Silindir ağırlığı: | 44~721 kg | Malzemeler: | yüksek gerilimli yumuşak çelik, yüksek gerilimli dövme çeliği, paslanmaz çelik mevcuttur, |
| Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, vb. |
| Kurulum:: | Zincir dolabına kaynak yapıldı | ||
| Vurgulamak: | jis f 2025-1992 gemi palamar ekipmanları,ccs gemi palamar ekipmanları,jis f 2025-1992 gemide palamar ekipmanları |
||
Ürün Açıklaması
Zincir Dolabı için Sabit Çapa Zinciri Kablo Sıkma | JIS F 2025 Tip B
Ürüne Genel Bakış

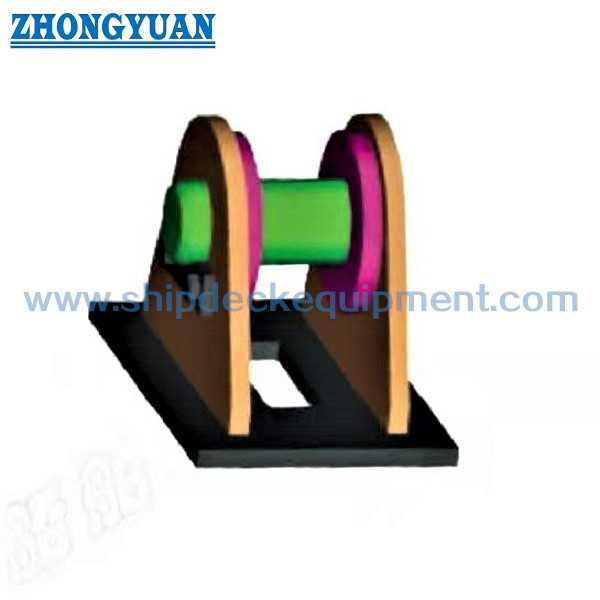

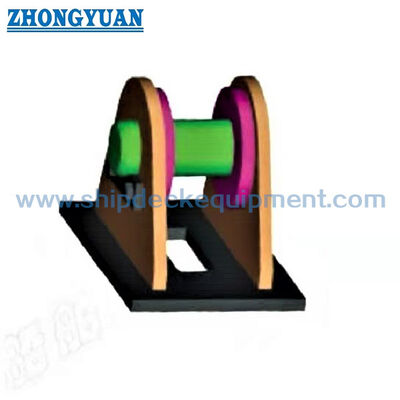

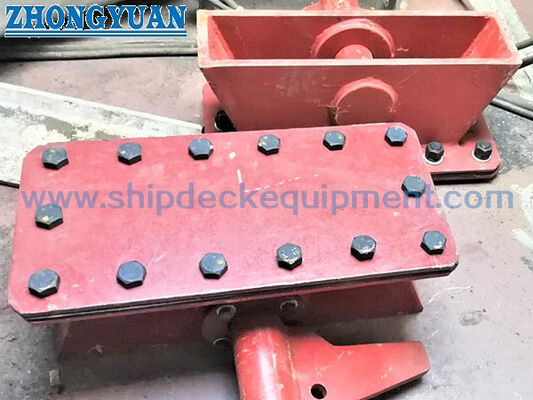

JIS F 2025 Tip B kablo kelepçesi, zincir dolabının içine monte edilen sabit bir ankraj zinciri ucu sabitleme cihazıdır. Kaynaklanmış çelik gövdesi ve enine pimi, çapa zincirinin iç ucunu veya acı ucunu tutar, böylece normal çapa kullanımı ve istifleme sırasında zincir, gemi yapısına pozitif olarak bağlanır.
Tip B, JIS F 2025'teki sabit konfigürasyondur ve çıkarılabilir Tip A düzenlemesinden ayırt edilmelidir. Güverte bağlama tertibatı, zincir durdurucu, kaldırma noktası veya otomatik olarak hızlı serbest bırakılan terk etme cihazı değildir. Seçim, geçerli çapa zinciri nominal çapına, kontrollü standart baskıya veya onaylı çizime, kurulum erişimine, kaynak arayüzüne, çevreleyen zincir kilitleme yapısına, kaplama sistemine ve proje inceleme gereksinimlerine göre yapılmalıdır.
Hızlı Özellikler
- Ürün fonksiyonu: Zincir dolabının içinde sabit ankraj zincirinin uç ucu emniyeti → iç zincir ucu için tanımlı bir yapısal bağlantı sağlar.
- Standart ve tür: JIS F 2025 Tip B, sabit tip → mevcut standart sürüm JIS F 2025:2021'dir; eski çizimler hala 1992 baskısından alıntı yapıyor olabilir.
- Nominal boyut aralığı: B40 ila B120 → 38 mm'den 120 mm'ye kadar geçerli ankraj zinciri nominal çaplarını kapsar.
- Standart malzeme referansı: Gövde ve Tip B pin için SS400 - JIS G 3101 → alternatif malzemeler çizimin incelenmesini ve proje onayını gerektirir.
- Tutma düzeni: Pim kontrol parçalı ve altıgen cıvatalı/somunlu enine pim → kontrollü erişimi korurken pimin istenmeyen yer değiştirmesini önlemeye yardımcı olur.
- Kurulum: Zincir soyunma yapısına kaynak yapılmış → yerel eğrilik, kaynak ayağı, takviye, erişilebilirlik ve tersane kaynak prosedürü doğrulanmalıdır.
- Hesaplanan kütle: 5,9 kg ila 102 kg → taşıma, paketleme, kurulum planlaması ve nakliye tahmini için kullanışlıdır.
- Yüzey koruması: Proje bitişi olarak Sa 2.5 raspa ve epoksi ön imalat astarı temin edilebilir → galvanizleme, son kaplama ve yağlama detayları onaya tabidir.
Ana Teknik Parametreler
| Uygulanabilir Çapa Zincir Çapı (mm) |
L4 | L5 | B1 | B5 | H4 | D2 | D3 | R | t1 | t2 | D1 | l4 | l5 |
| 38-40 | 160 | 0 | 50 | 0 | 78 | 45 | 88 | 50 | 12 | 6 | 42 | 111 | ] 2 |
| 42-44 | 180 | 0 | 54 | 0 | 85 | 49 | 96 | 54 | 14 | 6 | 46 | 119 | 12 |
| 46~48 | 195 | 0 | 58 | 0 | 92 | 53 | 104 | 59 | 14 | 8 | 50 | 127 | 12 |
| 50-52 | 210 | 100 | 64 | 24 | 100 | 57 | 112 | 65 | 14, | 10 | 54 | 137 | 12 |
| 54-56 | 225 | 115 | 68 | 32 | 106 | 61 | 120 | 71 | 14 | 12 | 58 | 145 | 12 |
| 58-60 | 240 | 130 | 72 | 40 | 114 | 65 | 128 | 75 | 14 | 14 | 62 | 153 | 12 |
| 62 ~64 | 255 | 145 | 78 | 50 | 122 | 69 | 136 | 79 | 14 | 16 | 66 | 168 | 15 |
| 66 -68 | 270 | 150 | 82 | 54 | 130 | 73 | 144 | 85 | 16 | 16 | 70 | 176 | 15 |
| 70 ~ 73 | 290 | 170 | 88 | 64 | 138 | 78 | 154 | 90 | 16 | 18 | 75 | 186 | 15 |
| 76 -78 | 310 | 190 | 94 | 74 | 148 | 83 | 164 | 95 | 16 | 20 | 80 | 196 | 15 |
| 81-84 | 330 | 210 | 100 | 84 | 158 | 88 | 174 | 100 | 16 | 22 | 85 | 206 | 15 |
| 87-90 | 350 | 230 | 106 | 94 | 170 | 93 | 184 | 107 | 18 | 24 | 90 | 220 | · 15 |
| 92 ~95 | 380 | 250 | 112 | 108 | 180 | 98 | 194 | 112 | 18 | 28 | 95 | 234 | 15 |
| 98~102 | 410 | 270 | 120 | 116 | 192 | 103 | 206 | 120 | 22 | 28 | 100 | 255 | 18 |
| 105 -111 | 440 | 300 | 130 | 130 | 208 | 113 | 224 | 131 | 24 | 30 | 110 | 273 | 18 |
| 114~120 | 470 | 330 | 140 | 152 | 224 | 123 | 242 | 140 | 24 | 36 | 120 | 295 | 18 |
| Pim için parçayı kontrol edin | Altıgen başlı cıvata Altıgen somun |
Kaynak ayağı | Hesaplanmış kütle (kg) |
|||||||
| L6 | L7 | b2 | b3 | t5 | d6 | Nominal boyut vida dişi d5 |
l7 | f1 | f2 | |
| 100 | 70 | 30 | 11 | 8 | 14 | M12 | 25 | 4 | 5.5 | 5.9 |
| 100 | 70 | 30 | 13 | 8 | 14 | M12 | 25 | 4 | 6.5 | 8 |
| 100 | 70 | 30 | 15 | 8 | 14 | M12 | 25 | 5 | 6.5 | 9.8 |
| 100 | 70 | 30 | 17 | 8 | 14 | M12 | 25 | 6.5 | 6.5 | 11.l |
| 100 | 70 | 30 | 19 | 8 | 14 | M12 | 25 | 8 | 6.5 | 14 |
| 100 | 70 | 30 | 21 | 8 | 14 | M12 | 25 | 8 | 6.5 | 16 |
| 130 | 90 | 40 | ]8 | 10 | 18 | M16 | 30 | 8 | 6.5 | 18.1 |
| 130 | 90 | 40 | 20 | 10 | 18 | M16 | 30 | 9.5 | 7.5 | 23.1 |
| 130 | 90 | 40 | 22 | 10 | 18 | M16 | 30 | 9.5 | 7.5 | 26.5 |
| 130 | 90 | 40 | 25 | 10 | 18 | M16 | 30 | 9.5 | 7.5 | 30.8 |
| 130 | 90 | 40 | 28 | 10 | 18 | M16 | 30 | 9.5 | 7.5 | 35.3 |
| 130 | 90 | 40 | 30 | 10 | 18 | M16 | 30 | 11 | 8.5 | 42.8 |
| 130 | 90 | 40 | 33 | 10 | 18 | M16 | 30 | 11 | 8.5 | 50.7 |
| 180 | 130 | 50 | 31 | 12 | 22 | M20 | 40 | 12.5 | 10.5 | 66.8 |
| 180 | 130 | 50 | 35 | 12 | 22 | M20 | 40 | 14 | 11.5 | 84 |
| 180 | 130 | 50 | 39 | 12 | 22 | M20 | 40 | 14 | 11.5 | 10 2 |
Seçim ve Sorgulama Kılavuzu
Adım 1:JIS F 2025 Tip B sabit kablo kelepçesini, gerekli standart sürümü ve kap çizimine göre B40 ila B120 nominal boyutunu onaylayın.
Adım 2:Çapa zincirinin nominal çapını, zincir kalitesini, zincir standardını, uç bağlantı düzenlemesini ve herhangi bir proje yükünü veya acil bağlantı kesme gereksinimini sağlayın.
3. Adım:Zincir dolabının içindeki kurulum konumunu, yerel yüzey eğriliğini, pim sökme için mevcut erişimi, kaynak arayüzünü, çevredeki takviyeyi ve tersane kurulum çizimini doğrulayın.
4. Adım:Malzeme ihtiyacını onaylayın. SS400, gövde ve Tip B pimi için standart referanstır; paslanmaz çelik veya diğer alternatifler standart dışı seçeneklerdir ve onay gerektirir.
Adım 5:Yüzey işlemini, son kap kaplamasını, pim yağlama veya gres nipeli gereksinimini, korozyon toleransını, işaretlemeyi, malzeme izlenebilirliğini ve denetim kapsamını onaylayın.
Adım 6:Sınıflandırma kuruluşu gerekliliklerini, sertifika türünü, miktarını, teslimat yerini, gerekli teslimat süresini ve en son onaylanmış çizimi veya referans fotoğrafını sağlayın.
Yapı
Kaynaklı SS400 gövde | Ankraj zinciri oturma yeri / tutma açıklığı | Enine sabit tip pim | Pim kontrol parçası | Altıgen cıvata ve somun | Kaynaklı zincir soyunma arayüzü | Projeye özel yüzey koruması
Çapa Zinciri, Kurulum ve Kalite Avantajları
- Sabit B Tipi düzenleme, sökülebilir bir A Tipi mekanizmanın belirtilmediği durumlarda çapa zincirinin acı ucunu zincir dolabının içinde sabitlemek için basit ve kompakt bir yöntem sağlar.
- On altı nominal boyut, B40'tan B120'ye doğrudan boyut seçimi yolu sağlar ve standart dışı zincir çapı aralıkları arasında enterpolasyon yapma ihtiyacını azaltır.
- Pim kontrol parçası ve cıvata/somun düzenlemesi, enine pimi tutar ve denetim veya planlı zincir ucu bağlantısının kesilmesi için kontrollü sökmeyi destekler.
- Standart, gerektiğinde gövdenin kavisli bir montaj yüzeyiyle eşleştirilmesine izin verir, ancak son kontur, kap yapısı çizimine uygun olmalıdır.
- Standart kaynak ayağı referansları kurulum planlamasını destekler; gerçek kaynak prosedürü, yerel takviye, erişim ve kabul kriterleri tersane ve sınıf gerekliliklerine tabi olmaya devam etmektedir.
- Üretim denetimi, malzeme izlenebilirliği, boyutsal doğruluk, pim uyumu ve hizalaması, tutucu bağlantısı, kaynak hazırlığı durumu, kaplama uyumluluğu ve keskin zincir temas kenarlarından bağımsızlığa odaklanmalıdır.
- Gresörlük, varsayılan JIS özelliği olarak değerlendirilmez. Yağlama erişiminin gerekli olduğu durumlarda, konumu ve zincire veya tutucu parçalara müdahalesi onaylı çizimde teyit edilmelidir.
- Ürüne desteklenmeyen herhangi bir SWL, MBL, deneme yükü, acil durum serbest bırakma süresi veya kaldırma işlevi atanmamıştır.
Özel Özellikler
- Standart: JIS F 2025:2021 güncel basımı / 1992 eski referansı → gemi spesifikasyonunda belirtilen kontrollü basımı onaylayın.
- Tip: Tip B sabit → Tip A sökülebilir kablo kelepçesinden farklıdır.
- Nominal Boyut: B40 / B44 / B48 / B52 / B56 / B60 / B64 / B68 / B73 / B78 / B84 / B90 / B95 / B102 / B111 / B120 → geçerli çapa zinciri nominal çapına göre seçin.
- Uygulanabilir Zincir Çapı: 38-120 mm → yalnızca boyut seçim aralığı; zincir kalitesi ve tasarım yükü ayrı bir onay gerektirir.
- Standart Malzeme: SS400 gövde ve B Tipi pim → Alternatif paslanmaz çelik veya özel çelik konstrüksiyon çizim ve onaya tabidir.
- Kurulum: Kaynaklı zincir dolabının içi → yerel temel, eğrilik, kaynak ayağı, takviye ve erişim doğrulanmalıdır.
- Yüzey İşlem: Referans proje olarak Sa 2,5 raspa + epoksi ön imalat astarı → son kaplama veya galvanizleme onay gerektirir.
- Yağlama: İsteğe bağlı gres nipeli veya proje yağlama olanağı → standart bir özellik olarak kabul edilmez.
- Sertifika Gereksinimi: Sipariş kapsamına göre mevcuttur → sınıf onayı, tanık muayenesi ve sertifika düzeyi üretimden önce kararlaştırılmalıdır.
Nasıl Çalışır?
Ankraj zincirinin acı ucu kablo kelepçesinde konumlandırılmıştır → Enine pim, zincir ucu düzenini sabitler → Pim kontrol parçası ve cıvata / somun pimi tutar → Kaynaklı gövde, kısıtlamayı zincir kilitleme yapısına aktarır → Pim yalnızca teknenin kontrollü bakımı veya bağlantı kesme prosedürü altında çıkarılır
Uygulamalar
Ticari gemiler | Tankerler | Toplu taşıyıcılar | Konteyner gemileri | Genel kargo gemileri | Çalışma gemileri | Zincir kilitli ankraj zinciri uç ucu emniyeti | Yeni inşa ve yenileme projeleri
Sertifikalar ve Avantajlar
Sertifikalar ve muayene, proje gereksinimlerine, malzeme izlenebilirliğine, onaylı çizimlere, klas-topluluk prosedürlerine ve kararlaştırılan sipariş kapsamına göre düzenlenebilir. Kullanılabilirlik sınıf onayına tabidir ve standart tedarik olarak kabul edilmemelidir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.
Çizim ve Fotoğraflar
SSS
S1:JIS F 2025 Tip A ile Tip B arasındaki temel fark nedir?
A1:Tip A çıkarılabilir konfigürasyondur, Tip B ise sabit konfigürasyondur. Tip B, gemiye özgü onaylanmış bir düzenleme ve prosedür bu işlevi onaylamadıkça, otomatik veya hızlı acil durum serbest bırakma cihazı olarak tanımlanmamalıdır.
S2:Tip B yalnızca Derece 2 veya Derece 3 çapa zinciri sınıflandırmasına göre seçilebilir mi?
Cevap2:Hayır. Standart tablo, çapa zincirinin nominal çapına göre düzenlenmiştir. Zincir kalitesi, bakla geometrisi, tasarım yükü, kanıt gereklilikleri ve geminin terk edilme veya bakım prosedürüne uygunluğu ayrıca teyit edilmelidir.
S3:Teklif vermeden önce hangi bilgiler gereklidir?
Cevap3:Standart sürümü, Tip B nominal boyutunu, zincir çapını ve kalitesini, uç bağlantı düzenini, kurulum çizimini, yerel eğriliği, malzemeyi, kaplamayı, yağlama gereksinimini, sertifika kapsamını, miktarını, varış yerini ve teslimat programını onaylayın.
