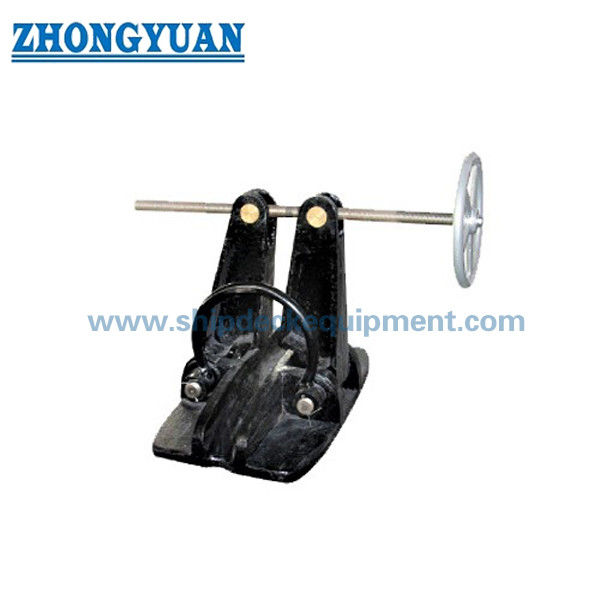

Döküm Vidalı Çubuk Tipi Ankraj Zinciri Durdurucu CB/T 178 Tip A Gemi Demirleme Ekipmanı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | CB/T178-96 | Tip: | Vida tipi A |
|---|---|---|---|
| Zincir Boyutu: | 22-66mm | Malzemeler: | Yumuşak Çelik, C-Mn Çelik, Paslanmaz Çelik, Döküm Çelik, Sfero Döküm, Çelik Dövme |
| Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Parlak Paslanmaz Çelik, özelleştirilmiş | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, vb. |
| Vurgulamak: | 66mm palamar zinciri durdurucu,66mm gemi palamar ekipmanları,cb/t 178 tip a gemi palamar ekipmanları |
||
Ürün Açıklaması
Vidalı Tip Çapa Zinciri Durdurucu | İş Tekneleri ve Küçük Gemiler için CB/T 178 Tip A
Ürüne Genel Bakış
CB/T 178-1996 Tip A vida tipi çapa zinciri durdurucusu, 22 mm'den 66 mm'ye kadar U2 / Sınıf 2 çapa zinciri için güverteye monteli bir sabitleme bileşenidir. Vidayla çalışan kenetleme yapısı çapa zincirini sabitler ve tutulan zincir kuvvetini durdurucu temele ve destekleyici güverte yapısına aktararak ırgat freni ve kablo kaldırıcı üzerindeki sürekli çapa zinciri yükünü azaltır. Ürün özellikle seçilen U2 zincir boyutunun ve güverte düzenlemesinin Tip A aralığına uygun olduğu küçük ve orta ölçekli iş tekneleri, römorkörler, mavnalar, servis gemileri ve mühendislik gemileri için uygundur.
Eksiksiz bir demirleme güvertesi çözümü için durdurucu, bir zincir kılavuz silindiri veya baş/güverte silindiri, çapa ırgatı kablo kaldırıcı merkez hattı, hawse borusu veya çapa cebi, zincir borusu ve güverte temeli ile koordine edilebilir. Eşleşen silindir, zincir hattını ve yükselişini yönlendirir; Düzenlemenin tamamı özel olarak tasarlanıp onaylanmadıkça durdurucu yük kapasitesini artıracağı varsayılmamalıdır. Nihai zincir derecesi, temel, güverte takviyesi, yük yönü, kaplama, muayene ve sınıf kapsamı, gemi sabitleme düzenlemesinden teyit edilmelidir.
Hızlı Özellikler
- Standart ve tip: CB/T 178-1996 Tip A vida / spiral zincir durdurucu → U2 çapa zinciri sabitlemesi için referans konfigürasyon.
- Uygulanabilir çapa zinciri: 22-66 mm U2 / Yalnızca Sınıf 2 zincir → U3 zincir veya daha büyük boyutlar için B Tipi veya başka bir onaylı tasarım gereklidir.
- Referans yük esası: Eşleşen U2 çapa zinciri kopma yükünün %80'i → bu beyan edilmiş bir ürün SWL'si değildir ve SWL olarak yeniden etiketlenmemelidir.
- Çalışma yöntemi: manuel olarak ayarlanan vida mekanizması → hidrolik veya elektrik gücü olmadan pozitif mekanik açma ve kapama.
- Kurulum: doğrudan döşemeye kaynak yapılır veya projeye özel bir tabana monte edilir → kaynak detayı, yük yönü ve yerel döşeme takviyesi çizim onayı gerektirir.
- Uyumlu ekipman: zincir kılavuz silindiri / baş silindiri koordineli bir seçim olarak mevcuttur → zincir boyutu, silindir oluğu, merkez çizgisi ve yükseklik, ırgattan-hawse hattına uygun olmalıdır.
- Malzeme ve koruma: Korumalı hareketli yüzeylere sahip dökme çelik ve karbon çelik parçalar → nihai malzeme kalitesi, kaplama sistemi, yağlama noktaları ve sertifika kapsamı siparişe göre onaylanır.
Ana Teknik Parametreler
| Çapa Zinciri Boyut |
B | B1 | B2 | B3 | B4 | B5 | B | b1 | C | D | d1 | d2 | |
| 22~26 | 280 | 104 | 40 | 94 | 76 | 84 | 20 | 35 | 190 | T26 x 8/2 | 250 | 25 | |
| 28~32 | 310 | 118 | 45 | 114 | 92 | 90 | 25 | 40 | 210 | T28 X 8/2 | 320 | 26 | |
| 34-38 | 360 | 131 | 50 | 136 | 110 | 105 | 30 | 45 | 250 | T30 x 10/2 | 320 | 30 | |
| 10~44 | 420 | 152 | 55 | 160 | 128 | 120 | 35 | 50 | 290 | T32 x 10/2 | 400 | 34 | |
| 46~48 | 480 | 172 | 65 | 186 | 145 | 130 | 40 | 60 | 330 | T36X10/2 | 400 | 36 | |
| 52~58 | 550 | 192 | 75 | 211 | 166 | 150 | 45 | 75 | 380 | T40 x 10/2 | 400 | 40 | |
| 60-66 | 610 | 212 | 85 | 250 | 190 | 170 | 50 | 90 | 110 | T44x12/2 | 500 | 40 | |
| Çapa Zinciri Boyut |
H | H1 | H2 | H3 | H | L | L1 | L2 | R | R1 | R | r1 | Ağırlık kilogram |
| 22~26 | 335 | 105 | 70 | 1 75 | 42 | 500 | 275 | 265 | 45 | 95 | 22 | 40 | 90 |
| 28~ 32 | 400 | 125 | 80 | 204 | Bu yüzden | 550 | 330 | 320 | 50 | 105 | 28 | 50 | 122 |
| 34~38 | 455 | 135 | 90 | 235 | 60 | 600 | 375 | 365 | 55 | 125 | 33 | 55 | 163 |
| 40~ 44 | 515 | 150 | 100 | 271 | 70 | 670 | 430 | 415 | 65 | 145 | 37 | 65 | 238 |
| 46~48 | 585 | 175 | 115 | 307 | 80 | 770 | 480 | 165 | 75 | 165 | 42 | 75 | 353 |
| 52~58 | 680 | 200 | 130 | 360 | 90 | 970 | 565 | 545 | 85 | 190 | 46 | 85 | 518 |
| 60~66 | 775 | 225 | 150 | 410 | 105 | 1000 | 640 | 615 | 100 | 220 | 55 | 100 | 772 |
Seçim ve Sorgulama Kılavuzu
Adım 1: CB/T 178-1996 Tip A, U2 / Sınıf 2 çapa zinciri çapını, zincir sertifikası esasını ve geminin yeni inşa, dönüştürme veya değiştirme projesi olup olmadığını doğrulayın.
Adım 2: Çapa ırgatı kablo kaldırıcısını, zincir durdurucuyu, zincir kılavuz makarasını veya baş makarasını, şah borusu / çapa cebini, zincir borusunu ve zincir dolabı yönünü gösteren sabitleme düzenlemesini sağlayın.
Adım 3: Durdurucuyu ve kılavuz makarayı aynı zincir boyutuyla eşleştirin, ardından zincirin merkez çizgisini, makara eksenini, temas geometrisini, yüksekliği, izin verilen ön açıyı ve temiz çalışma alanını onaylayın.
Adım 4: Doğrudan döşeme kaynağı veya tabana monte kurulumu, temel ayak izini, yük yönünü, kaynak detayını, yerel döşeme takviyesini ve vidalama ve bakım için erişimi onaylayın.
Adım 5: Bileşen malzemesi kalitelerini, Sa 2,5 püskürtme ve astar veya diğer kaplama sistemini, korozyona karşı koruma ayrıntılarını, yağlama gereksinimini ve teknik onaya tabi herhangi bir paslanmaz veya galvanizli seçeneği onaylayın.
Adım 6: Miktarı, gemi tipini, sınıflandırma kuruluşu gerekliliğini, sertifika ve tanık kapsamını, teslimat varış yerini, gerekli teslimat süresini ve proje çizimini veya referans fotoğrafını belirtin.
Yapı
Dökme çelik taban / gövde | Vidayla çalışan sıkıştırma çubuğu ve çalıştırma parçaları | Çapa zinciri oturma ve temas alanı | Güverte kaynaklı veya tabana monteli temel | Yağlanmış hareketli parçalar | Projeye uygun zincir kılavuzu makara arayüzü | Koruyucu kaplama sistemi
Ankraj Sistemi, Döküm ve Mühendislik Avantajları
- Vida mekanizması seçilen zincir baklasına kontrollü mekanik bağlantı sağlar ve durdurucunun elektrikli bir aktüatör olmadan manuel olarak açılmasına veya sabitlenmesine olanak tanır.
- Doğru şekilde eşleşen bir zincir kılavuzu makarası, zincir ucunu kablo kaldırıcı, durdurucu ve halat düzeni arasında hizalı tutarak yan yüklemeyi, bakla bükülmesini ve zayıf geometriden kaynaklanan yerel darbeyi azaltmaya yardımcı olur.
- Durdurucu, tutulan zincir kuvvetini temeline ve destekleyici gövde yapısına aktarır; Bu nedenle güverte takviyesi ve kaynak detayları yalnızca ürün tedariğinin değil, ankraj sistemi tasarımının da bir parçasını oluşturur.
- Dökme çelik yüzeyler ve zincir temas alanları temiz olmalı ve çapak, çatlak veya mukavemeti etkileyen kusurlardan arındırılmış olmalıdır. İşlenmiş veya hareketli parçalar boyutsal kontrol, yağlama ve korozyona karşı koruma gerektirir.
- Yedi Tip A boyut grubu, 22-66 mm U2 zincir boyunca seçim yapılmasına izin verirken, küçük ve orta boy gemi çapa güverteleri için vidayla çalıştırılan tutarlı bir düzenlemeyi korur.
- Koordineli bir paket incelemesi, zincir boyutu, silindir oluğu, ırgat merkez hattı, hawse kablosu, taban yüksekliği, kurulum erişimi ve kaplama sırası dahil olmak üzere üretim öncesinde arayüz uyumsuzluklarını belirleyebilir.
- Projeye özel özelleştirme, onaylanmış arayüzler, temel yüksekliği, kaplama ve aksesuar kapsamı ile sınırlı olmalıdır; Standart yük yolunu veya zincir bağlantısını etkileyen değişiklikler çizim ve sınıfın incelenmesini gerektirir.
Özel Özellikler
- Standart:CB/T 178-1996 referans konfigürasyonu → tersane, gemi sahibi ve klas kuruluşu ile projenin kabulünü ve gerekli baskıyı onaylayın.
- Ürün Kategorisi:Ankraj ekipmanı / çapa zinciri durdurucusu → bağlama halatı donanımı veya kaldırma ürünü değildir.
- Tip:A Tipi vida / spiral tip → U2 çapa zinciri için manuel olarak çalıştırılan zincir sabitleme düzeni.
- Zincir Boyutu:Yedi standart boyut grubunda 22-66 mm → soruda tam zincir çapını belirtin.
- Zincir Sınıfı:U2 / Derece 2 → U3 zinciri beyan edilen Tip A uygulamasının dışındadır.
- Yük Esası:Referans olarak eşleşen U2 çapa zinciri kopma yükünün %80'i → onaylanmış bir hesaplama ve test esası olmadan bu değeri ürün SWL'sine dönüştürmeyin.
- Kurulum:Doğrudan döşeme kaynağı veya taban üzerine kurulum → temel, kaynak, döşeme takviyesi ve yük yönü düzenleme çizimi ile onaylanacaktır.
- Malzemeler:Kamuya açık teknik referanslarda farklı parçalar için dökme çelik, sıradan karbon çeliği ve kaliteli karbon çeliği kullanılmaktadır → kesin kaliteler ve ikameler onaylanmalıdır.
- Yüzey İşlem:Uygun işlenmemiş yüzeyler için Sa 2,5 raspa + epoksi ön imalat astarı mevcuttur → dişler, pimler, yataklar ve hareketli arayüzler korumalı / yağlamalı işlem gerektirir.
- Eşleşen Tedarik:Zincir kılavuz makarası, çapa zinciri, aksesuarlar ve ankraj platformu arayüz desteği teklif kapsamına göre mevcuttur → varsayılan olarak dahil değildir.
- Sertifikalar:Proje gerekliliğine göre malzeme, imalatçı, muayene veya sınıf dokümantasyonu → mutabakata varılan muayene kapsamı ve sınıf onayına tabidir.
Nasıl Çalışır?
Çapa zinciri ırgattan ayrılır → Eşleşen kılavuz silindiri, zinciri ve yüksekliği kontrol eder → Vida mekanizması belirlenen zincir konumunu korur → Tutulan kuvvet, durdurucu temelden takviyeli güverteye geçer → Irgat, sürekli zincir çekmesinden kurtulur → Hareketli parçalar serbest bırakılır, incelenir ve yağlanır
Uygulamalar
Küçük ve orta boy iş tekneleri | Römorkörler | Mavnalar | Tarama destek gemileri | Servis ve yardımcı gemiler | İç ve kıyı gemileri | Mühendislik gemileri | Yeni inşa ve ankraj güvertesi güçlendirme paketleri
Sertifikalar ve Avantajlar
Sertifikalar ve muayene, proje ihtiyacına, sipariş kapsamına, malzeme izlenebilirliğine, test ihtiyacına ve klas kuruluşu onay prosedürüne göre düzenlenebilmektedir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.
Çizim ve Fotoğraflar
SSS
S1: Belirtilen U2 çapa zinciri kopma yükünün %80'i zincir durdurucunun SWL'si midir?
A1: Hayır. Eşleşen U2 çapa zincirinin kopma yüküyle ilgili bir referans yük esasıdır. Ürün SWL'si olarak yayınlanmamalıdır. Nihai tasarım yükü, temel hesaplaması, test yükü ve kabul kriterleri, gemi spesifikasyonlarına ve sınıf gerekliliklerine uygun olmalıdır.
Soru 2: Neden A Tipi zincir durdurucu zincir kılavuz makarasıyla birlikte seçilmelidir?
Cevap 2: Durdurucu zinciri sabitler ve tutarken, kılavuz silindiri zincir yolunu, yüksekliği ve zincir ırgat ile şahin düzenlemesi arasında hareket ederken yerel teması kontrol eder. Koordineli seçim, yan yüklemeyi, zayıf zincir oturmasını, makara uyumsuzluğunu ve kurulum yüksekliği çatışmalarını önlemeye yardımcı olur.
S3: Eksiksiz bir ankraj güvertesi çözümüne neler dahil edilebilir?
Cevap 3: Fiyat teklifi, Tip A durdurucuyu, uyumlu zincir kılavuz makarasını veya baş makarasını, çapa zincirini ve aksesuarlarını, ırgat ve şahin/zincir-boru düzenlemesi ile arayüz incelemesini, kaplamayı, dokümantasyonu ve temel-girdi çizimlerini kapsayabilir. Kesin tedarik sınırı ve sınıf kapsamı teklif vermeden önce onaylanmalıdır.
