JIS F 3410 C Tipi Halat Çelik Levha Göz Plakaları Gemi Demirleme Ekipmanı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Standart: | JIS F3410-1999 | Nominal Boyutlar: | 0.5-10 mm |
|---|---|---|---|
| Tip: | Tip C | İzin verilen yük: | 4,9 ila 98KN |
| Malzeme: | Yumuşak Çelik, Paslanmaz Çelik C-Mn Çelik Dövme | Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS, RS, vb. | ||
| Vurgulamak: | C tipi güverte halatı göz plakaları,JIS F3410 güverte halatı göz plakaları,JIS F 3410 tekne bağlama ekipmanı |
||
Ürün Açıklaması
JIS F 3410 C Tipi Çelik Plaka Gemi demirleme ve ip terminalinin sabitlenmesi için göz plaka
Ürün Genel Görünümü
JIS F 3410 Tip C çelik levha göz levhası, ip terminallerini, kelepçeleri, katmanları ve benzer montaj noktalarını gemi yapılarına sabitlemek için kullanılan kaynaklı bir gemi bağlantı cihazıdır.Dış yük göz plaka aracılığıyla aktarılmalıdır nerede kompakt bir göz bağlantısı sağlar, kaynak bacakları ve destek güverte veya yapısal üye.
Bu C Tipi sayfa, 4,9 ila 98 kN'lik izin verilen yüklerle 0,5 ila 10 nominal boyutları kapsar. Bu ürün, bir koltuk veya çukurun aksine, serbest duran bir demirleme direği veya ip kılavuzu değildir.Saldırılmış bir göz bağlantı noktası.Seçim, yük yönü, kelepçe uygunluğu, kaynak bacağı, taban yapısının takviye edilmesi, malzeme kalitesi, yüzey işleme, denetim gereksinimleri ile birlikte kontrol edilmelidir.ve geçerli olduğunda sınıf onayının kapsamı.
Hızlı Özellikler
- Ürün türü: JIS F 3410 Tip C çelik levha göz levhası → gemi yapılarına ip terminalinin, kelepçenin veya katranın sabitlenmesi için kaynaklı göz bağlantısı.
- İsimsel boyut aralığı: 0,5 ila 10 → Bu Tip C serisi için JIS boyut tanımı; plak kalınlığı veya milimetre değeri olarak ele alınmamalıdır.
- İzin verilen yük: 4.9 ila 98 kN → göz plaka seçimi referansı; ip MBL, pollard SWL, kanıt yükü veya test yükü ile karıştırmayın.
- Ana boyutlar: b / B / D / H / T → web sayfası çizimi için çekirdek geometri, kelepçe boşluğu incelemesi, kaynak düzeni ve teklif onayı.
- Kaynak bacak: boyutuna göre f1 ve f2 → Tersanenin montajı, kaynak hazırlığı ve destek yapısına yük aktarımı için önemlidir.
- Hesaplanan ağırlık: 0.19 ila 8.32 kg → paketleme, kurulum işlemi, yedekleme planlaması ve kargo tahmini için yararlıdır.
- Malzeme referansı: hafif çelik / SS400 veya eşdeğer, projenin gereksinimlerine göre onaylanacak SM400A / SM400B / SM400C ve paslanmaz çelik seçenekleri ile.
- Yüzey işleme: Sa 2.5 patlama + bir katmanlı epoksi dükkanı başlangıcı → nihai boya sistemi gemi özelliklerine veya bahçe gereksinimlerine uyar.
Ana teknik parametreler
| İsimsel boyut |
İzin verilen yük KN: |
b | B | D | H | T | Kaynak bacak f1 |
f2 | Ağırlık |
| 0.5 | 4.9 | 13 | 52 | 26 | 26 | 13 | 4 | - | 0.19 |
| 1 | 9.8 | 15 | 68 | 38 | 38 | 15 | 6 | - | 0.39 |
| 2 | 19.6 | 19 | 86 | 48 | 48 | 19 | 9 | - | 0.78 |
| 3 | 29.4 | 24 | 108 | 60 | 60 | 22 | 11 | - | 1.42 |
| 5 | 49 | 32 | 144 | 80 | 80 | 32 | 13 | - | 3.68 |
| 7.5 | 73.5 | 36 | 162 | 90 | 90 | 36 | 8 | 12 | 5.24 |
| 10 | 98 | 42 | 189 | 105 | 105 | 42 | 9 | 14 | 8.32 |
Seçim ve Soruşturma Rehberi
Adım 1: JIS F 3410 C Tipi ve nominal boyutu 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10'u izin verilen yük ve gemi çizimine göre doğrulayın.
Adım 2: Gerçek kullanımı doğrulayın: ip terminalinin sabitlenmesi, kelepçe bağlantısı, katran bağlanması, demirleme aksesuarının bağlantısı veya gemideki diğer bağlama noktası.
Adım 3: Yük yönünü, bağlantı donanımını, geçerli ise minimum kelepçeleme gerekliliklerini ve uygulamanın kaldırılmamasını, yükle ilgili olup olmadığını veya özel onayın altında olup olmadığını doğrulayın.
Adım 4: Kurulum yapısını onaylayın: güverte, parati, destek, temel plaka, mevcut kaynak uzunluğu, kaynak bacağı, yerel takviye ve tersanede kaynak denetimi gereksinimleri.
Adım 5: Malzeme ve bitirmeyi doğrulayın: SS400 / hafif çelik / SM400 eşdeğeri / paslanmaz çelik seçeneği, Sa 2.5 patlama, dükkan başlangıcı, son boya sistemi veya özel korozyon koruması.
Adım 6: Teklifden önce denetim ve sertifika kapsamını doğrulayın: malzeme sertifikası, üreticinin sertifikası, sınıf sertifikası, tanık denetimi, manyetik parçacık / boya nüfuz testi, FEA raporu,Ya da gerekirse çekme testi.
Adım 7: miktar, teslimat yeri, gerekli teslimat süresi, kurulum çizimi, yük taslağı ve ürün fotoğrafları, eğer bu bir yedekleme projesi ise.
Yapı
Çelik levha göz gövdesi. Merkezi göz açısı. Yumuşak temas yüzeyi. Kaynatılmış kenar / taban alanı.
Kaynak, yük yönü ve mühendislik avantajları
- C Tipi, bir kelepçenin, ip terminalinin veya katranın, bir koltuk biçiminde demirleme direği yerine tanımlanmış bir bağlama noktasına ihtiyaç duyduğu gemi yapıları için kompakt bir kaynaklı göz bağlantısı sağlar.
- 4.9 ila 98 kN arasında izin verilen yük aralığı, net bir başlangıç seçimi temeli sağlar, ancak nihai kabul yük yönüne, bağlantı donanımına, kaynak kalitesine,ve destek yapısı dayanıklılığı.
- Kaynak bacak değerleri, JIS Tip C tablosuna dahil edilmiştir, bu da tersanelerin yeni inşaat veya onarım çalışmaları sırasında montaj, kaynak hazırlığı ve kurulum uygulanabilirliğini kontrol etmelerine yardımcı olur.
- Göz teması alanı pürüzsüz ve görünen çatlaklardan ve döküntülerden arınmış olmalıdır, bu da kelepçelerle veya ip terminal donanımıyla keskin yerel teması azaltır.
- Malzeme izlenebilirliği sipariş kapsamına göre düzenlenebilir.SM400A / SM400B / SM400C veya paslanmaz çelik üretimden önce onaylanmalıdır..
- Özellikle göz konturunun, kesme kenarının, işlenmiş / şekillendirilmiş geçişin ve kaynakla bitişik alanın etrafında, belirtildiği zaman manyetik parçacık incelemesi veya boya nüfuzlu inceleme düzenlenebilir.
- FEA tabanlı dayanıklılık incelemesi, göz açıklığı, kaynak parmağı ve destekleyici yapı arayüzü etrafındaki stres konsantrasyonunu kontrol etmek için gerekli olduğunda kullanılabilir.
- Gerekli test yükü, yükleme yönü, armatür düzenlemesi,ve tanıklık kapsamı açıkça alıcı veya sınıf gereksinimleri tarafından tanımlanmıştır.
Özel Özellikler
- Standart: JIS F 3410-1999 → Geminin çizimi veya satın alma özellikleri JIS geminin göz plaka boyutlarını gerektirdiğinde kullanılır.
- Tip: Tip C → kompak çelik levha göz levhası konfigürasyonu kaynaklı gemi takma noktaları için.
- İsimsel Boyut: 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10 → izin verilen yük, kelepçe düzenlemesi ve kurulum çizimine göre seçin.
- İzinli Yük: 4.9 ila 98 kN → göz plaka seçimi referansı, ip kırma yükü, pollard SWL veya varsayılan kanıtlı test yükü değil.
- Malzeme: SS400 / yumuşak çelik / SM400 eşdeğeri / paslanmaz çelik seçeneği → son sınıf, sertifika ve kaynaklanabilirlik gereksinimleri tekliften önce onaylanmalıdır.
- Montaj: Gemi yapısına kaynaklı → Güverte plakaları, destekler, paratijler, kaynak bacakları ve yerel takviye, tersanede veya tasarım bürosunda kontrol edilmelidir.
- Yüzey Tedavisi: Sa 2.5 patlama + bir katmanlı epoksit dükkan başlangıcı → nihai boya sistemi kap kaplama özelliklerine uymalıdır.
- Denetim: Görsel denetim, boyut kontrolü ve isteğe bağlı MT / PT / FEA / çekme testi → denetim kapsamı satın alma siparişinde belirtilmelidir.
- Sertifika Gerekliliği: Proje gereksinimine göre mevcuttur → üreticinin sertifikası, malzeme sertifikası, sınıf sertifikası,ve tanık incelemeleri, emir kapsamına ve onay sürecine tabi..
Nasıl Çalışır?
Rope terminal or shackle is connected to the eye opening → Load is introduced into the Type C eye plate → Force transfers through the steel plate body and welding legs → Supporting ship structure and reinforcement carry the load → Inspection and final coating are completed according to project requirement
Başvurular
Ship mooring accessory connection | Rope terminal fixing | Shackle attachment points | Pulley fixing points | Deck fittings | Bulkhead or bracket-mounted connection points | Newbuilding projects | Ship repair and replacement work
Sertifikalar ve Avantajlar
Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

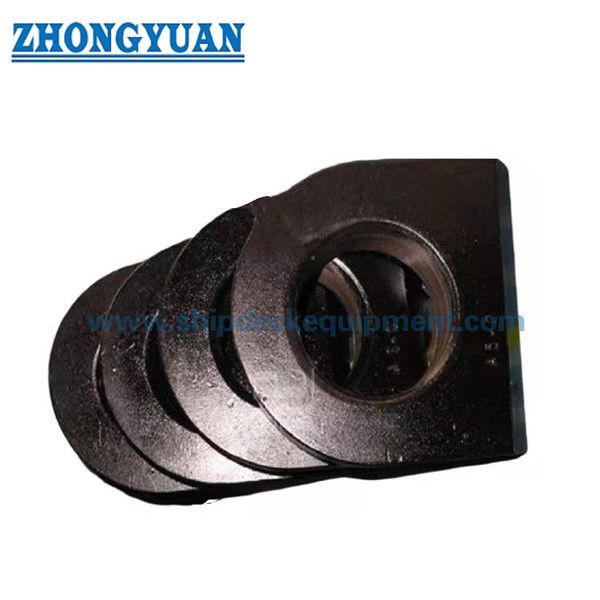

Çizim ve Fotoğraflar
Sık Sorulan Sorular
S1: Doğru JIS F 3410 Tip C göz plaka boyutunu nasıl seçilir?
A1: İzin verilen yük, bağlantı donanımı, kelepçe boşluğu, yük yönü, kaynak bacağı ve destek gemisi yapısının dayanıklılığına göre nominal boyutu seçin.Tablo bir web sayfası seçimi referansıdır ve üretimden önce kabın çizimi ile kontrol edilmelidir..
S2: Bu C Tipi göz plağı kaldırma yastığı gözü olarak kullanılabilir mi?
A2: Proje çizimi, yük yönü, kaynak detayları, destek yapısı, test gereksinimleri ve sınıf onay alanı bu kullanımı onaylamadıkça kaldırma noktası olarak değerlendirilmemelidir.Sayfa, ip terminal için bir JIS Tip C gemisi göz plağı tanımlıyor., kelepçe ve katran sabitleme; kaldırma veya kargo taşıma kullanımı ayrı olarak doğrulanmalıdır.
S3: Teslimat veya kurulumdan önce hangi denetim noktaları önemlidir?
A3: Önemli kontroller malzeme sertifikası, boyut uyumluluğu, pürüzsüz göz teması yüzeyi, görünür çatlakların ve pullaşmaların olmaması, kaynak kenarının hazırlanması, yüzey işlemi,ve herhangi bir belirtilen MT / PT, FEA incelemesi, sınıf tanığı denetimi veya çekme testi gereksinimi.
