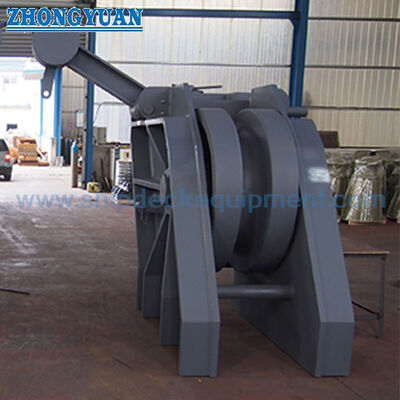

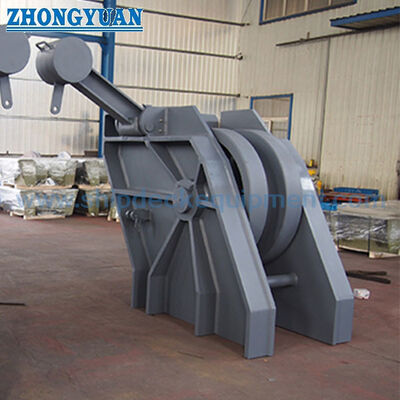

Ürün Genel Görünümü

70 ′′132 mm rulo çubuğu tipi demir zinciri kablosu tıkacı, demir zinciri yoluna, normalde rüzgarın önüne monte edilir ve geminin demir zinciri düzenlemesine hizalandırılır. It is used to clamp and hold large-diameter anchor chain so that the chain holding force can be transferred to the stopper foundation and ship structure instead of being carried continuously by the windlass.

Kanca tasarımı, tıkacın demir zincirini bağlamasına ve tıkacın düzeninde bir demir zinciri tutma kancası olarak çalışmasına izin verir.Bu sayfa, 70 mm'den 132 mm'ye kadar büyük demir zincirleri için yazılmıştır., burada zincirin uygunluğu, temel gücü, zincirin yönü, malzeme kalitesi, yüzey işlemi ve sertifika kapsamı üretimden önce onaylanmalıdır.Ürün bir demirleme zinciri tutma cihazıdır., kaldırma kancası veya kaldırma cihazı değil.

Hızlı Özellikler

• Ürün türü: Gemi demirleme sistemleri için kanca → zincir tutma düzeni ile rulo çubuğu tipi demir zincir kablo tıkacı.
• Zincir boyutu aralığı: 70 ∼ 132 mm → Güverte tabanı ve zincir yönünün kontrol edilmesi gereken büyük çaplı demir zincirleri için uygundur.
• Standart referans: JIS F 2031 → mevcut kablo durdurucu standart referansı; JIS F 2032 eski çizimlerde görünebilir ve yalnızca yedek uyumluluğu kontrol edilmelidir.
• Kanca fonksiyonu: demir zinciri tutan kanca → zincir bağlantısını bağlar ve zinciri tıkaç düzenlemesinde sabitlemeye yardımcı olur; kaldırma kancası değildir.
• Sağlanan ana boyutlar: h, h1, h2, L, L1, L4, B, b ve D → güverte düzeni, temel kontrolü ve teklif onayı için yararlıdır.
• Yaklaşık ağırlık aralığı: 1.096-5750 kg → tersanenin işleme, paketleme, nakliye ve kurulum planlaması için önemlidir.
• Malzeme seçenekleri: yumuşak çelik, C-Mn çelik, paslanmaz çelik, dökme çelik, düğümlü dökme demir ve çelik dövme → nihai malzeme sınıfı ve üretim yolu proje gereksinimlerini takip etmelidir.
• Yüzey işlemi: Sa 2.5 patlama + bir katmanlı epoksi dükkanı primer, galvanizli, cilalı veya özel işleme → kap özelliklerine uyan son kaplama.

Ana teknik parametreler

Seçim ve Soruşturma Rehberi

Adım 1: JIS F 2031 rulo çubuğu tipi demir zincir kablo tıkacığını kanca ile doğrulayın. Proje çiziminde hala eski JIS F 2032'den bahsedildiği takdirde, fiyatlandırmadan önce yedekleme uyumluluğunu doğrulayın.

Adım 2: Asansör zincirinin nominal çapının 70 mm'den 132 mm'ye kadar, zincir sınıfının, zincir bağlantısı geometrisinin ve tıkacak kancanın gerçek zincir bağlantısına uygun olup olmadığını doğrulayın.

Adım 3: Kurulum konumunu, zincir yönünü, mevcut güverte alanını, temel arayüzünü, güverte takviyesini ve tersanede kurulum gereksinimini doğrulayın.

Adım 4: Malzeme gereksinimlerini doğrulayın: yumuşak çelik, C-Mn çelik, paslanmaz çelik, dökme çelik, düğümlü dökme demir, çelik dövme veya projeye göre belirlenen malzeme kalitesi.

Adım 5: Yüzey işlemini doğrulayın: Sa 2.5 epoksi dükkan primer, galvanizli yüzey, cilalı paslanmaz yüzey, son kaplama sistemi veya özel korozyon karşıtı gereksinimle patlatma.

Adım 6: Teklifden önce sertifika kapsamını onaylayın: üreticinin sertifikası, malzeme sertifikası, sınıf sertifikası, tanık denetimi veya diğer proje özel onay gereksinimleri.

Adım 7: miktar, gemi türü, kurulum çizimi veya referans fotoğrafı, teslimat yeri ve gerekli teslimat süresini verin.

Yapı

Rol bar tıkacı gövdi. Ankaralı zincirli tutma kancayı. Büyük zincir geçidi. Zincir temas alanı. Temel taban.

Zincir Tutma, Kurulum ve Mühendislik Avantajları

• Kapak, zincir tutumunun, temel düzeninin ve gemi yapısının yük aktarımının dikkatli bir şekilde kontrol edilmesi gereken 70 mm'den 132 mm'ye kadar büyük demir zincirleri için tasarlanmıştır.
• Kanca düzenlemesi, demir zinciri bağlantısını bağlayabilir ve tıkaç montajı içindeki bir demir zinciri tutma kanca olarak çalışabilir.Zincirin uygunluğu, gerçek zincir bağlantısı boyutuna ve zincir kalitesine göre doğrulanmalıdır..
• Positioning the stopper in front of the windlass helps transfer anchor chain holding force to the stopper foundation and ship structure when correctly secured according to the vessel operating procedure.
• Rulo çubuğu ve zincir temas düzeni zincirin hizasını destekler ve düz bir engelle karşılaştırıldığında yoğun teması azaltırken, son zincir yolu kap düzenine uymalıdır.
• Yüksek birim ağırlığı ve büyük boyutlar, planlı bir işleme, kurulum sırasında kaldırma, taşıma paketi ve tersanenin temel hazırlığını gerektirir.
• Malzeme seçimi, proje yükü temeline, zincir boyutuna, korozyon ortamına, denetim kapsamına ve sınıf onayına göre onaylanmalıdır.
• Sa 2.5 patlama ve işçi primer ile yüzey hazırlaması, sonraki kaplama için kontrollü bir temel sağlar; nihai boya sistemi kap kaplama özelliklerine uymalıdır.
• Sağlanan verilerde SWL, test yükü, izin verilen yük veya zincir derecesi verilmemiştir.veya sınıf onaylı proje belgesine.

Özel Özellikler

• Standart Referans: JIS F 2031 → kablo tıkağı için ana sayfa standardı olarak kullanılır; eski çizimlerde bulunan eski JIS F 2032 kelimeleri eski referans olarak ele alınmalıdır.
• Tip: Büyük demir zincirini demirleme sisteminde tutmak için tasarlanmış kanca → tıkaç düzenli rulo çubuğu tipi.
• Zincir boyutu: 70 ′′ 132 mm → gerçek demir zinciri çapına ve zincir bağlantısı geometrisine göre seçilir.
• Kanca Fonksiyonu: Ankaralı zincirli tutucu kanca → tıkaç düzeninde zincir bağlantısını tutar / sabitler; kaldırma kancası değil.
• Malzeme: Hafif çelik, C-Mn çelik, paslanmaz çelik, dökme çelik, nodüler dökme demir veya çelik dövme → üretimden önce nihai malzeme sınıfı onaylanmalıdır.
• Yüzey Tedavisi: Sa 2.5 patlama + epoksi dükkanı primer / galvanize / cilalanmış / özelleştirilmiş → nihai yüzey finişi sipariş ve kap özelliğini takip eder.
• Kurulum pozisyonu: Çapa zinciri yolundaki rüzgârın önünde → temel, zincirin yönü ve güverte takviyesi çizimle onaylanmalıdır.
• Sertifika Gerekliliği: Proje gereksinimlerine göre mevcuttur → sınıf denetimi, malzeme izlenebilirliği ve onay kapsamı sipariş vermeden önce onaylanmalıdır.
• Özelleştirme: Mümkün → özelleştirilmiş malzeme, kaplama, temel arayüzü veya denetim kapsamı onaylanmış çizim ve proje gereksinimlerine dayanmalıdır.

Nasıl Çalışır?

Anchor chain passes through the stopper route → The hook and roller bar arrangement is engaged with the chain link → Chain holding force is transferred through the stopper body to the foundation and ship structure → The windlass is relieved from continuous holding load when the chain is correctly secured

Başvurular

Ship anchoring systems | Forecastle deck anchor arrangements | Large anchor chain 70–132 mm | Windlass protection arrangements | Newbuilding projects | Replacement and repair projects | Cargo vessels | Bulk carriers | Tankers | Container vessels

Sertifikalar ve Avantajlar

Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

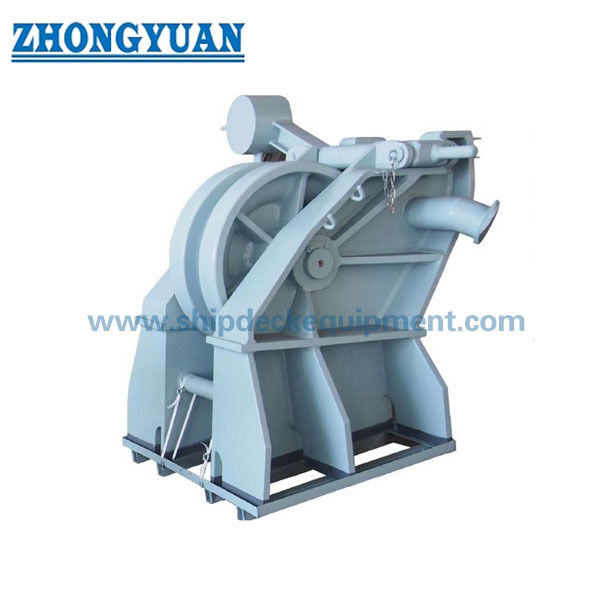

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: Bu zincir kablosunun durdurucusunun kancası kaldırma kancası mı?

A1: Hayır. Kanca, zincir tıkağı düzeninin içindeki bir demir zinciri tutma kancası olarak kullanılır. Kanca zincir bağlantısını tutmak / sağlamlaştırmak için tasarlanmıştır, kargo, kaldırma ekipmanı,veya sertifikalı bir kaldırma cihazını değiştirin..

S2: Doğru zincir tıkağı boyutunu nasıl seçilir?

A2: Çapa zincirinin çapına, zincir bağlantısı geometrisine, zincir sınıfına, gemi çizimine, zincir iletisi yönüne, kurulum alanına, güverte temeline ve sınıf gerekliliklerine göre boyutu seçin.Sağlanan tablo sadece ana boyutları ve ağırlığı verir.; SWL veya test yükü vermez.

S3: Ödeme yapmadan önce hangi bilgilere ihtiyaç duyulur?

A3: Nihai standart işareti, tür, zincir çapı, malzeme sınıfı, yüzey işlemi, miktar, sertifika gereksinimleri, kurulum çizimi, gemi türü, teslimat yeri doğrulanır.ve gerekli teslimat süresiEğer sınıf tanığı incelemesi veya hesaplama incelemesi gerekiyorsa, alıntıdan önce belirtilmelidir.
