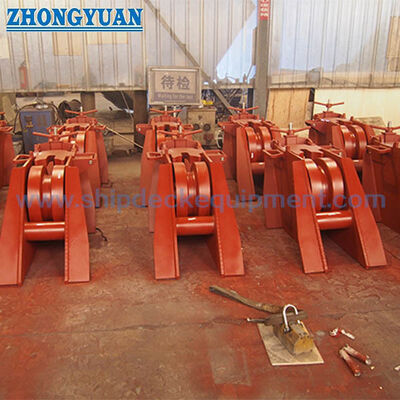

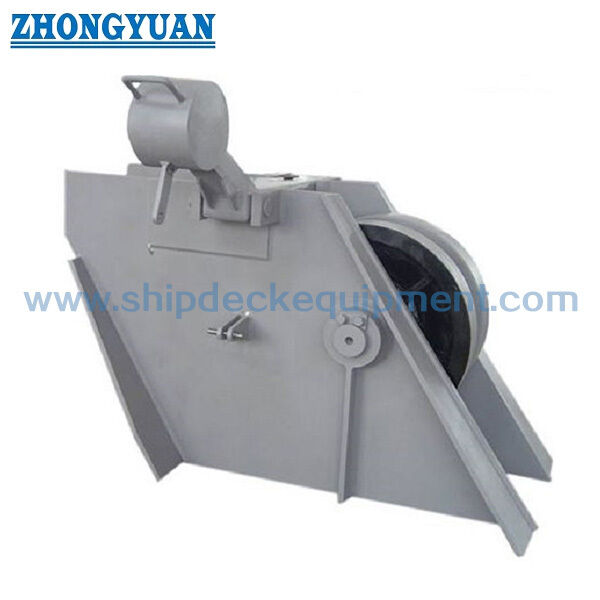

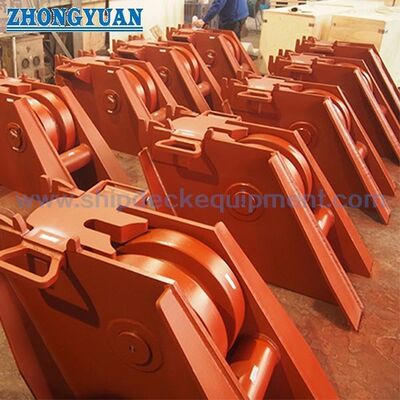

Rol Bar Tipi Çapa Zinciri Kapağı. GB/T 3844 42 ′′132 mm Çapa Zinciri için.

Makaralı Çubuk Tipi Çapa Zinciri Durdurucu | 42–132 mm Çapa Zinciri için GB/T 3844

Ürüne Genel Bakış

GB/T 3844 makaralı çubuk tipi çapa zinciri durdurucusu, çapa yerleştirildikten sonra çapa zincirini ve çapayı sabitlemek için gemi demirleme düzenlemelerinde kullanılan güverteye monte edilmiş bir zincir tutma cihazıdır. Normalde ırgat tarafından taşınan tutma yükünü azaltmak ve ağır deniz koşullarında zinciri kontrol altında tutmak için çapa zinciri hattında düzenlenir.

Bu sayfada, verilen parametre tablosuna göre 42 ila 132 mm zincir çaplarını kapsayan, 44 ila 132 nominal çaplar için GB/T 3844-2000 makaralı kol / makaralı çubuk tipine odaklanılmaktadır. Mühendislik seçimi için durdurma çubuğu/kapı çubuğu dövme alaşımlı çelik olarak belirtilir, durdurucu alanın etrafındaki yan duvar plakaları özel olarak güçlendirilmiştir ve şaft yağlama tasarımı zincir çarkının/silindirin esnek dönüşünü destekler. Zincir durdurucu yüksekliğini ve zincir hattı hizalamasını doğrudan etkilediği için kap montaj konumu ve zincir giriş/çıkış açıları sağlanmalıdır.

Hızlı Özellikler

• Ürün tipi: makaralı çubuk tipi çapa zinciri durdurucu → demirleme işleminden sonra çapa zincirini ve çapa konumunu tutar ve ırgat tutma yükünü azaltır.
• Teknik standart: GB/T 3844-2000 → standart tip, nominal çap aralığı, ana boyutlar ve teklif seçimi için referans.
• Zincir çapı aralığı: 42–132 mm'den 44–132 nominal çaplara kadar → standart tabla aralığına uygundur; daha küçük zincir boyutları ayrıca onaylanmalıdır.
• Mukavemet esası: sağlanan açıklamaya göre çapa zincirinin minimum kopma yükünün %80'i referans alınarak tasarlanmıştır → bu bir tasarım esasıdır, bir web sayfası SWL beyanı değildir.
• Durdurma çubuğu / kapı çubuğu: verilen üretim notuna göre dövme alaşımlı çelik → yerel gücün yoğunlaştığı zincir temaslı tutma noktası için seçilmiştir.
• Yan duvar plakaları: durdurucu çubuk alanı çevresinde özel olarak güçlendirilmiş → çapa zinciri çekişinin durdurucu gövdeye ve güverte temeline aktarılmasını destekler.
• Şaft ve makara tasarımı: yağlama düzenlemesi esnek zincir tekerleğinin / makaranın dönüşünü destekler → çalışma sırasında harekete, bakıma ve zincirin hizalanmasına yardımcı olur.
• Yüzey işleme: Referans olarak Sa 2,5 raspa + tek kat epoksi ön imalat astarı → galvanizli, cilalı veya özelleştirilmiş son işlem proje spesifikasyonuna göre onaylanmalıdır.

Ana Teknik Parametreler

Seçim ve Sorgulama Kılavuzu

Adım 1: Gerçek çapa zinciri çapına göre GB/T 3844-2000 makaralı çubuk / makaralı kol tipini ve nominal çapı 44–132'yi onaylayın.

Adım 2: Zincir durdurucu yüksekliğini ve zincir hattı hizalamasını kontrol edebilmek için gemi kurulum konumunu, ırgat-hawse-boru düzenlemesini, zincir giriş açısını ve zincir çıkış açısını sağlayın.

Adım 3: Çapa zinciri derecesini, zincirin minimum kopma yükünü ve sınıflandırma gerekliliğini doğrulayın. %80 zincir minimum kopma yüküne ilişkin sağlanan tasarım esası, kap tasarımı ve sınıf onayı kapsamına göre doğrulanmalıdır.

Adım 4: Dövme alaşımlı çelik durdurma çubuğu/kapı çubuğu, yan duvar plakaları, gövde, şaft, silindir için malzeme gereksinimlerini ve herhangi bir malzeme izlenebilirlik gereksinimini onaylayın.

Adım 5: Yüzey işlemini, NDE denetim kapsamını, yağlama gereksinimini, üretici sertifikası veya sınıf sertifikası gereksinimini, miktarı, teslimat yerini ve gerekli teslimat süresini onaylayın.

Adım 6: Zincir durdurucu bir onarım veya yenileme projesi içinse GA çizimini, kurulum çizimini, referans fotoğraflarını veya yedek örnek bilgilerini sağlayın.

Yapı

Güverteye monte zincir durdurucu gövdesi | Makara çubuğu / makara kolu düzenlemesi | Dövme alaşımlı çelik durdurma çubuğu / kapı çubuğu | Güçlendirilmiş yan duvar plakaları | Zincir çarkı/makara | Yağlanmış mil | Zincir tutma arayüzü | Montaj tabanı | Projeye özel kaplama

Çapa Zinciri Tutma, İmalat ve Mühendislik Avantajları

• Yerel zincir kuvvetinin yoğunlaştığı zincir teması tutma noktası için dövme alaşımlı çelik durdurma çubuğu/kapı çubuğu seçilir.
• Yan duvar plakaları durdurma çubuğu alanı etrafında güçlendirilerek tutma kuvvetinin ırgat tarafından taşınmak yerine durdurucu yapı aracılığıyla aktarılabilmesi sağlanır.
• Makara/çubuk düzenlemesi, durdurucu açıldığında veya serbest bırakıldığında zincir hareketini yönlendirmeye yardımcı olurken, yağlanmış şaft esnek zincir çarkı/makara dönüşünü destekler.
• Zincir bağlantısının durdurucu çubukla doğru şekilde buluşmasına yardımcı olmak ve anormal yan yüklemeyi azaltmak için zincir durdurucu yüksekliğinin gerçek kurulum konumu ve zincir giriş/çıkış açılarıyla uyumlu olması gerekir.
• Sağlanan mukavemet referansı, çapa zincirinin minimum kopma yükünün %80'idir; Nihai seçim, çapa zinciri kalitesi, gemi düzeni, güverte temeli ve sınıf onay gerekliliği ile kontrol edilmelidir.
• Epoksi ön imalat astarı ile Sa 2,5 raspalama, referans korozyon koruma düzenlemesi olarak kullanılabilirken, son kaplama, kap boyama spesifikasyonunu veya müşteri gereksinimini takip eder.
• Özellikle dövme, kaynaklı, döküm ve yük transfer alanları için NDE muayenesi ve malzeme izlenebilirliği proje ihtiyacına göre düzenlenebilmektedir.

Özel Özellikler

• Standart: GB/T 3844-2000 → kap çizimi veya tedarik spesifikasyonu bu standart zincir durdurucu tipini gerektirdiğinde kullanılır.
• Tip: Makaralı çubuk / makaralı kol tipi → Çapa zinciri hattında çapa zincirinin tutulması ve ırgat yükünün azaltılması için uygundur.
• Nominal Çap: 44 / 48 / 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 / 132 → gerçek zincir çapına göre seçilir.
• Zincir Boyutu: 42–132 mm → verilen tabloya göre; daha küçük zincir boyutları ayrı tasarım veya başka standart onay gerektirir.
• Tasarım Gücü Esası: Çapa zincirinin minimum kopma yükünün %80'i → zincir kalitesi ve sınıflandırma onayı ile kontrol edilecek seçim referansı; ürün SWL'si olarak yazılmaz.
• Durdurucu Çubuk Malzemesi: dövme alaşımlı çelik → yüksek zincir çekmeye dirençli kapı / çubuk bileşeni için belirtilmiştir.
• Yan Duvar Plakası Takviyesi: durdurucu alanda güçlendirilmiş → zincir tutma noktası etrafındaki yapısal desteği artırır.
• Kurulum Verileri: kap konumu ve zincir giriş/çıkış açısı gereklidir → zincir durdurucu yüksekliğini ve zincir hattı geometrisini doğrulamak için kullanılır.
• Malzeme Seçenekleri: yumuşak çelik, C-Mn çelik, paslanmaz çelik, dökme çelik, sfero dökme demir ve çelik dövme → son bileşen malzeme kalitesi üretimden önce onaylanmalıdır.
• Yüzey İşlemi: Sa 2,5 kumlama + epoksi ön imalat astarı, galvanizli, cilalı veya özelleştirilmiş yüzey → son kaplama proje spesifikasyonuna uygundur.
• Sertifika Gereksinimi: Proje gereksinimine göre mevcuttur → Üretici sertifikası, malzeme sertifikası, sınıf sertifikası veya tanık muayenesi teklif vermeden önce onaylanmalıdır.

Nasıl Çalışır?

Çapa zinciri durdurucu konumundan geçer → Zincir çarkı / makara zincir hattını yönlendirir → Dövme alaşımlı çelik durdurma çubuğu / kapı çubuğu zincir bağlantısını devreye alır → Zincir çekişi güçlendirilmiş yan duvar plakaları ve durdurucu gövdesi aracılığıyla güverte temeline aktarılır → Irgat tutma yükü azaltılır → Şaft yağlaması çalışma sırasında esnek makara hareketini destekler

Uygulamalar

Gemi demirleme düzenlemesi | Çapa ırgatı güverte alanı | Irgat ve hawse borusu arasındaki zincir durdurucu | Tahmin güvertesi ekipmanları | Kargo gemileri | Tankerler | Toplu taşıyıcılar | Konteyner gemileri | Çalışma Gemileri | Yeni inşa ve onarım değiştirme projeleri

Sertifikalar ve Avantajlar

Sertifikalar proje ihtiyacına, muayene kapsamına, malzeme izlenebilirliğine ve klas onay prosedürüne göre düzenlenebilmektedir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.

Çizim ve Fotoğraflar

SSS

S1: Zincir durdurucu yüksekliğini doğrulamak için hangi bilgilere ihtiyaç vardır?

A1: Gemi kurulum konumu, zincir giriş açısı, zincir çıkış açısı, ırgat ve şahin borusu ilişkisi, güverte temel düzeni ve gerçek zincir çapı sağlanmalıdır. Bu öğeler zincir hattı hizalamasını ve durdurucu çubuğun zincir baklasına doğru şekilde uyup uymadığını etkiler.

S2: %80 çapa zinciri minimum kopma yükü bir ürün SWL'si midir?

Cevap 2: Hayır. Sağlanan açıklamada zincir durdurucunun, çapa zinciri minimum kopma yükünün %80'ine göre tasarlandığı belirtilmektedir. Bu, doğrudan bir web sayfası SWL beyanı olarak değil, tasarım gücü temeli olarak ele alınmalıdır. Nihai seçim, zincir kalitesi, gemi çizimi, güverte temeli ve klas onay gerekliliği ile kontrol edilmelidir.

S3: Neden dövme alaşımlı çelik durdurma çubuğu ve güçlendirilmiş yan duvar plakaları kullanmalısınız?

Cevap 3: Durdurma çubuğu / kapı çubuğu, zincirle temas eden kritik tutma bileşenidir, bu nedenle yüksek yük temas alanındaki gücü desteklemek için dövme alaşımlı çelik kullanılır. Yan duvar plakaları, çapa zinciri çekişinin zincir durdurucu gövdesi ve güverte temeli boyunca aktarılmasına yardımcı olmak için durdurucu konumu etrafında güçlendirilmiştir.
