JIS F3410 Tip E Dövme Çelik Oval Göz Plakası O Ring Gemi Demirleme Ekipmanları

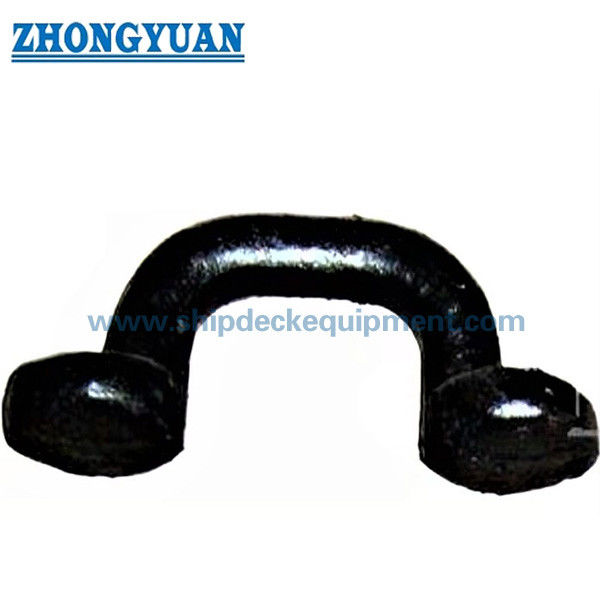

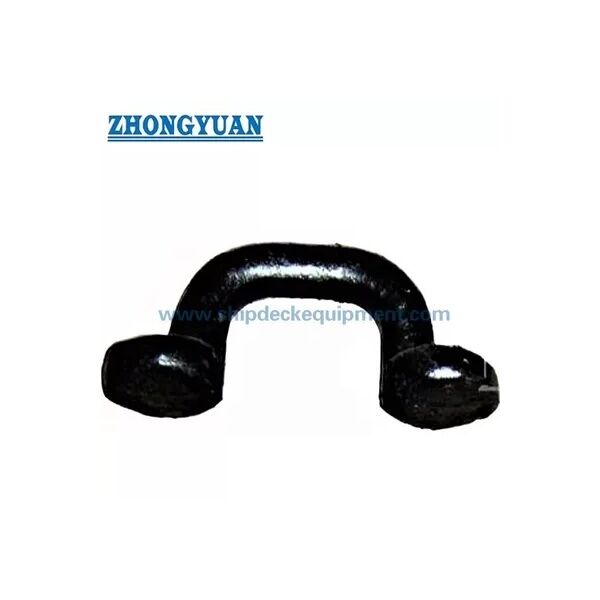

JIS F3410 E Tipi Kalıp Oval Göz Plakası

Ürün Genel Görünümü

JIS F3410 E Tipi sahte oval göz plakaları, ip terminallerini, kelepçeleri, katmanları veya benzer bağlantı donanımlarını sabitlemek için gemi yapılarında kullanılan kaynaklı bir montaj cihazıdır.Normalde, kabın çizimi için tanımlanmış izin verilen bir yükle kompakt bir oval göz plağı gerektiğinde seçilir., kontrol edilen göz açılışı, kaynak bacağı ve pürüzsüz bitmiş yüzey.

Bu küçük boyutlu yelpazede nominal 0 numarası bulunuyor.5, 1 ve 2 ile 4.9 kN'den 19.6 kN'ye kadar izin verilen yükler. Göz plakaları yalnızca kontrol edilmiş kaynak ayrıntıları olan uygun bir gemi yapısına, çevresindeki takviyeye monte edilmelidir.ve onaylı yük yönüTasarım çizimi, sınıf onayı ve denetim kapsamı bu kullanımı onaylamadıkça, genel bir kaldırma koluna veya proje tarafından onaylanmış bir kaldırma tabanı gözünün yerine kullanılmamalıdır.

Hızlı Özellikler

• Ürün türü: Kalınlaştırılmış oval göz plaka / O-halkası montaj → halat terminalleri, kelepçeler, katranlar ve gemi yapılarında demirleme ile ilgili ekipmanlar için kaynaklı bağlantı noktası.
• Standart ve sağlanan tip: JIS F3410-1999 Tipi E → standart tabanlı göz plaka seçimi için kullanılır; nihai tip tanımı, üretimden önce proje çizimine karşı kontrol edilmelidir.
• Nominal No aralığı: 0.5 / 1 / 2 → küçük yer ve kaynak boyutu sınırlı olan küçük takma pozisyonları için kompakt düşük yük aralığı.
• İzin verilen yük aralığı: 4.9 ila 19.6 kN → göz plaka seçme değeri; onu ip kırma yükü, test yükü veya proje kaldırma SWL ile karıştırmayın.
• Ana boyutlar: d, L, H, R, D, T ve kaynak bacağı f → web sayfası çizimi, kaynak planlaması ve teklif onayı için anahtar veriler.
• Malzeme seçenekleri: yumuşak çelik, C-Mn çelik dövme veya paslanmaz çelik → nihai malzeme sınıfı ve kaynaklanabilirlik gereksinimleri, kabın özelliklerine göre onaylanmalıdır.
• Yüzey durumu: Göz plaka yüzeyi görünen çatlaklardan ve döküntülerden arındırılmalıdır → denetim kabulü ve güvenli bağlantı yüzey kalitesi için önemlidir.
• Yüzey işlemi: Sa 2.5 patlama + referans olarak bir katmanlı epoksi dükkanı primer → son kaplama sistemi veya paslanmaz çelik finişi proje gereksinimlerini takip etmelidir.

Ana teknik parametreler

Seçim ve Soruşturma Rehberi

Adım 1: JIS F3410 Tipi E ve nominal No. 0.5 / 1 / 2'yi kabın çizimine, gerekli izin verilen yüke ve bağlantı donanımına göre doğrulayın.

Adım 2: Gerçek kullanımı doğrulayın: ip terminalinin sabitlenmesi, kelepçeli bağlantı, katran bağlantısı, demirleme ile ilgili montaj veya diğer gemi yapısı bağlantı noktası.

Adım 3: Montaj konumunu, çevre yapısını, takviyeyi, kaynak bacağını f, yük yönünü ve göz plakanın güverteye, perdelere veya başka onaylı yapıya monte edildiğini doğrulayın.

Adım 4: Malzeme gereksinimlerini doğrulayın: yumuşak çelik, C-Mn çelik dövme, paslanmaz çelik veya sahibin, tersanenin veya sınıf topluluğunun tam olarak istediği malzeme kalitesi.

Adım 5: Satıştan önce yüzey tedavisi, kaplama sistemi, denetim kapsamı, malzeme sertifikası, üreticinin sertifikası ve sınıf sertifikası gereksinimini doğrulayın.

Adım 6: Mülkiyet, teslimat yeri, gerekli teslimat süresi, kurulum çizimi, çiftleşme zinciri / ip terminal bilgileri ve mevcutsa referans fotoğrafları sağlayın.

Yapı

Kalıplaşmış oval göz vücudu. Yumuşak göz açısı. Kaynak tabanı. Kaynak bacak f. Yuvarlak geçiş alanı. Bitmiş bağlantı yüzeyi.

Kırma, kaynak ve mühendislik avantajları

• Kalınlaştırılmış çelik yapısı, kontrollü kalınlıkta, yuvarlak geçişlerle kompakt bir bağlantı şeklini destekler ve gevşek bir levha kesiminden daha küçük kaynaklı bağlama noktaları için daha uyguntur.
• Oval göz açısı, kelepçeler, ip terminalleri veya katran armatürleri için tanımlanmış bir bağlantı alanı sağlar ve tersanenin bağlantı donanımını amaçlanan yük yönüyle hizalandırmasına yardımcı olur.
• Belirtilen kaynak bacağı f, kurulum tartışması için net bir referans sağlar, ancak son kaynak ayrıntısı, kaynak uzunluğu,ve çevredeki takviye hala gemi anbarı veya tasarım ofisi tarafından kontrol edilmelidir.
• Göz ve taban alanının etrafındaki pürüzsüz geçişler, yerel keskin kenarları azaltmaya yardımcı olur ve hizmet sırasında daha güvenilir bağlantı donanımı koltuklarını destekler.
• Teslim edilen yüzeylerin bitmiş yüzeylerin görünür çatlaklardan ve pullaşmaktan arınması talebi, inceleme, kaplama yapışkanlığı ve uzun süreli gemi hizmetleri için önemlidir.
• İzin verilen yük, ip MBL, test yükü veya sınırsız kaldırma SWL olarak değil, göz plakaları için bir seçim değeri olarak belirtilmektedir.
• Üç boyutlu yelpazede küçük gemiler, iş tekneleri, hizmet tekneleri ve daha küçük bir kaynaklı göz plağı gerektirdiği kompakt gemi katmanı yerleri için kullanışlıdır.

Özel Özellikler

• Standart: JIS F3410-1999 → proje spesifikasyonu bir JIS gemisi oval göz plağı gerektirdiğinde kullanılır.
• Tipi: E Tipi, tedarik edildiği gibi → üretime çıkmadan önce resmi standart çizime ve proje çizimine karşı onaylayın.
• Adı numarası: 0.5 / 1 / 2 → izin verilen yük, bağlantı donanımı ve kurulum alanına göre seçin.
• İzin verilen yük: 4.9 / 9.8 / 19.6 kN → göz plaka seçimi temeli, ip kırma yükü veya otomatik kaldırma SWL değil.
• Malzeme: Hafif çelik / C-Mn çelik dövme / paslanmaz çelik → kesin sınıf, izlenebilirlik ve kaynaklanabilirlik gereksinimleri doğrulanmalıdır.
• Montaj: Gemi yapısına kaynaklı → güverte veya parşömen takviyesi, kaynak prosedürü ve yük yönü gemi tersanesi tarafından gözden geçirilmelidir.
• Yüzey Tedavisi: Sa 2.5 patlama + epoksi dükkan başlangıcı → son kaplama sistemi, kap boyama özelliklerini veya müşteri gereksinimlerini takip eder.
• Sertifika Gerekliliği: Proje gereksinimlerine göre mevcut → sınıf denetimi ve sertifika kapsamı tekliften önce onaylanmalıdır.

Nasıl Çalışır?

Rope terminal / shackle / pulley fitting is connected to the oval eye → Load acts through the eye plate in the approved direction → Welded base transfers the force into the reinforced ship structure → Surface inspection and coating are completed according to project requirement

Başvurular

Ship decks | Bulkheads | Workboats | Tugboats | Service vessels | Small craft | Inland vessels | Rope terminal fixing | Shackle connection points | Pulley attachment points | Newbuilding and replacement projects

Sertifikalar ve Avantajlar

Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: Bu göz plağı için izin verilen yük ne anlama gelir?

A1: İzin verilen yük, öngörülen standart ve proje koşullarında göz plakaları için seçim değeridir.veya sınırsız kaldırma SWLSon uygulama yük yönü, kaynak detayları, yapı takviye ve sınıf gereksinimleri ile birlikte kontrol edilmelidir.

S2: Bu sahte oval göz plağı kaldırma yastığı gözü olarak kullanılabilir mi?

A2: Varsayılan olarak değil. Bu sayfa, ip terminallerinin, kelepçelerin, katranların veya benzer ekipmanların sabitlenmesi için bir gemi yapısı göz plakasını tanımlar. Yükseltme kullanımı proje çizimi ile ayrı bir şekilde onaylanmalıdır,hesaplama, kaynak tasarımı, test gereksinimleri ve sınıf onayı.

S3: Ödeme yapmadan önce hangi bilgilere ihtiyaç duyulur?

A3: Standart, tip, nominal numara, izin verilen yük, malzeme kalitesi, yüzey işlemi, miktar, kurulum konumu, yük yönü, sertifika kapsamı, çiftleme kelepçesi veya montaj boyutu,teslimat yeri, ve gerekli teslimat süresi.
