CB/T 178 B 50-102mm Zincir Gemi Demirleme Ekipmanları için Döküm Vidalı Bar Tipi Ankraj Zinciri Durdurucu
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | GB/T 178-96 | Tip: | Vida tipi B |
|---|---|---|---|
| Zincir Boyutu: | 50-102 mm | Malzemeler: | Yumuşak Çelik, C-Mn Çelik, Paslanmaz Çelik, Döküm Çelik, Sfero Döküm, Çelik Dövme |
| Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
| Vurgulamak: | 50 mm deniz zinciri durdurucu,cb/t 178 tip b deniz zincir durdurucu,cb/t 178 tip b çapa zincir durdurucu |
||
Ürün Açıklaması
Vuruş Tipi Çapa Zinciri Kapağı CB/T 178-1996 Gemi Çapaları için B Tipi
Ürün Genel Görünümü
The CB/T 178-1996 Type B screw type anchor chain stopper is a deck-installed anchoring component used to secure large stud-link anchor chains and transfer chain load into the vessel structure when the stopper is engagedTip B aralığı, 50 mm'den 102 mm'ye kadar demir zinciri çaplarını kapsar ve normalde daha yüksek dayanıklılıklı U3 demir zinciri uygulamalarıyla ilişkilidir.
Montaj, vida ile çalıştırılan bir durdurma mekanizması, dökme çelik yük taşıyan parçalar, karbon çelikten üretilen parçalar,ve daha yumuşak zincir hareketini destekleyen ve demir işleme sırasında kaydırma temasını azaltan bir ön ruloNihai seçim, çapa şerit düzenlemesi, zincir sınıfı, zincir kurşunu, güverte temeli, kaynak ayrıntıları, denetim kapsamı ile koordine edilmelidir.ve uygulanabilir sınıflandırma topluluğu kuralları.
Hızlı Özellikler
- Ürün türü: vida tipi demir zincir kapağı → demir zincirini sabitler ve düzgün bir şekilde bağlandığında demir yelkenini sürekli zincir yükünden kurtarır.
- Standart ve tür: CB/T 178-1996 B Tipi → kamu standartları listesinde, bükümsel vida zinciri tıkağı aralığı 22-102 mm olarak belirlenirken, B Tipi 50-102 mm kapsar.
- Çapa zinciri aralığı: 50-102 mm → daha büyük gemi çapa zinciri düzenlemeleri için on bir standart boyut grubu.
- Zincir sınıfı temelleri: Tip B için tipik olarak U3 → herhangi bir U2 uygulaması, kap çizimine, resmi standardına ve sınıf gerekliliklerine karşı onaylanmalıdır.
- Referans yük temeli: sağlanan U3 demir zinciri kırma yükünün% 80'i → bu, bildirilen bir ürün SWL değil, tasarım / doğrulama temelidir.
- Ön rulo: durma mekanizmasının önündeki bir rulo → zincirin hareketini destekler ve tıkağı alanındaki doğrudan kaydırma sürtünmesini azaltır.
- Montaj: doğrudan güçlendirilmiş güverteye kaynaklı veya kaynaklı bir temel üzerine monte edilmiş → güverte gücü, kaynak ayrıntıları ve hizalama, tersanede veya tasarım bürosunda onaylanmalıdır.
- Referans yüzey hazırlığı: Sa 2.5 patlama + epoksi dükkanı başlangıç → son kaplama sistemi, kap boya özelliklerini ve sipariş kapsamını takip eder.
Ana teknik parametreler
| Çapa Zinciri Boyut |
B | B1 | B2 | H | H1 | H2 | H3 | H4 | d | d1 | d2 | |
| 50 ~ 52 | 1020 | 333 | 150 | 1130 | 450 | 310 | 180 | 755 | T26 X 1 4/2 | 400 | 35 | |
| 54 ~ 56 | 1090 | 335 | 150 | 1210 | 485 | 330 | 205 | 746 | T55 X 14 /2 | 400 | 35 | |
| 58 ~ 60 | 170 | 371 | 150 | 1270 | 528 | 350 | 225 | 740 | T60 X 14 / 2 | 400 | 40 | |
| 62 ~ 64 | 1250 | 393 | 200 | 1360 | 555 | 370 | 245 | 725 | T65 X 16/ 2 | 500 | 40 | |
| 66 ~ 68 | 1 30 | 415 | 200 | 1430 | 580 | 390 | 265 | 715 | T70 X l 6/ 2 | 500 | 45 | |
| 70~73 | 1410 | 441 | 200 | 1510 | 605 | 415 | 285 | 700 | T70 X 16/ 2 | 500 | 45 | |
| 76~78 | 1500 | 463 | 250 | 1590 | 630 | 440 | 300 | 690 | T75 X J 6/ 2 | 500 | 50 | |
| 81 ~ 84 | 1600 | 485 | 250 | 1630 | 665 | ·470 | 325 | 680 | T 80 X 16/ 2 | 630 | 50 | |
| 87 ~ 90 | 1710 | 507 | 250 | 1670 | 700 | 500 | 350 | 670 | T85 X 18 / 2 | 630 | 55 | |
| 92 ~ 95 | 1820 | 529 | 300 | 1710 | 735 | 525 | 365 | 660 | T90X 18 / 2 | 630 | 55 | |
| 97~102 | 1940 | 551 | 300 | 1750 | 770 | 560 | 390 | 650 | T90 X 18 / 2 | 630 | 55 | |
| Çapa Zinciri Boyut |
L | L1 | L2 | L3 | L4 | L5 | L6 | D | t | t1 | R | Ağırlık Kilo |
| 50 ~ 52 | 1040 | 980 | 440 | 370 | 275 | 200 | 120 | 520 | 26 | 12 | 245 | 1700 |
| 54~56 | 1120 | 1040 | 48 0 | 390 | 305 | 200 | 120 | 560 | 26 | 12 | 255 | 1805 |
| 58 ~ 60 | 1180 | 1100 | 520 | 410 | 315 | 220 | 120 | 600 | 28 | 12 | 260 | 1930 |
| 62 ~ 64 | 1270 | 1175 | 560 | 430 | 345 | 220 | 160 | 640 | 30 | 16 | 275 | 1960 |
| 66~68 | 1340 | 1240 | 600 | 450 | 365 | 230 | 160 | 680 | 30 | 16 | 285 | 2180 |
| 70~73 | 1420 | 1270 | 635 | 475 | 390 | 230 | 160 | 730 | 32 | 16 | 300 | 2420 |
| 76~78 | 1500 | 1340 | 670 | 500 | 415 | 340 | 160 | 780 | 34 | 16 | 310 | 2630 |
| 81 ~ 84 | 1610 | 1420 | 700 | 530 | 450 | 240 | 200 | 810 | 36 | 20 | 320 | 2860 |
| 87 ~ 90 | 1700 | 1490 | 730 | 560 | 475 | 250 | 200 | 900 | 38 | 20 | 330 | 3170 |
| 92 ~ 95 | 1800 | 1560 | 765 | 585 | 515 | 250 | 200 | 950 | 38 | 20 | 340 | 3420 |
| 97~102 | 1890 | 1 630 | 790 | 620 | 540 | 250 | 200 | 1020 | 40 | 20 | 350 | 3798 |
Seçim ve Soruşturma Rehberi
Adım 1: CB/T 178-1996 B Tipi ve 50-52 mm ile 97-102 mm arasındaki demir zinciri çapı grubunu doğrulayın.
Adım 2: Çapa zincirinin kalitesini, minimum kırma yükünü, çapa yelkenli düzenini, zincir yol yönünü ve projenin %80 zincir kırma yükü tasarım temelini gerektirdiğini doğrulayın.
Adım 3: Güvertede kurulum şeklini onaylayın: direk güvertede kaynak veya kaynaklı temel, güvertede takviye, kaynak ayrıntıları, mevcut alan ve zincir borusu ve rüzgâr borusu ile hizalanma dahil.
Adım 4: Parça parça malzeme özelliklerini doğrulayın, özellikle dökme çelik yük taşıyan parçalar, karbon çelikten yapılmış parçalar, vida / fındık malzemesi, rulo ocağı,ve herhangi bir ısı işleme gereksinimleri.
Adım 5: Yüzey hazırlığını, son kaplama sistemini, yağlama noktalarını, üreticinin sertifikasını, malzeme izlenebilirliğini, sınıf denetimini, yük testi ve tanık gereksinimlerini doğrulayın.
Adım 6: miktar, gemi türü, kurulum çizimi veya GA çizimi, sınıflandırma topluluğu, teslimat yeri ve gerekli teslimat süresi.
Yapı
Cast steel load-bearing body | Screw-operated stopping mechanism | Chain-contact stopping members | Front support roller | Roller shaft and bearing / bush interface | Welded deck base or foundation | Hand-operated screw and nut assembly | Protective coating and lubrication points
Bağlama, İşlem ve Kalite Avantajları
- vida ile çalıştırılan mekanizma, ürünü bir kaldırma cihazı veya vinç olarak değerlendirmeden, demir zincirinin kontrol edilen bağlanmasını ve serbest bırakılmasını sağlar.
- Bağlandığında, zincir tıkağı, demir zinciri yükünü gövde ve temeli ile güçlendirilmiş güverte yapısına aktarır ve demir şerit ve zincir tekerleğine sürekli yükü azaltır.
- Ön rulo zincir yolunu destekler ve özellikle daha büyük 50-102 mm zincir aralığı için kaldırma veya ödeme sırasında kaydırma sürtünmesini azaltmaya yardımcı olur.
- dökme çelik ve üretilmiş çelik parçaları malzeme izlenebilirliği, dökme kalitesi, boyut doğruluğu, kaynak hazırlığı ve nihai montaj uygunluğu için ayrı ayrı kontrol edilmelidir.
- vida, fındık, iğne, rulo şaftı ve hareketli arayüzler uygun işleme, yağlama erişimi, korozyon koruması ve teslimat öncesi işlevsel denetleme gerektirir.
- Güverte temeli geometri ve zincir hattı hizası kritiktir; yanlış yükseltme veya kaydırma yerel zincir temasına, eşit olmayan yüklemeye ve çalışma zorluğuna neden olabilir.
- Yük doğrulama, denetim yöntemi ve sertifika kapsamı, CB/T 178-1996, onaylanmış çizim ve proje sınıflandırma topluluğu gereksinimlerine uymalıdır.
Özel Özellikler
- Standart: CB/T 178-1996 → Çin gemicilik standardı için önerilen kamu adı; verilen GB/T yazısı son sayfada kullanılmamalıdır.
- Tip: B tipi vida tipi zincir tıkacı → 50-102 mm büyük zincir aralığı için standart konfigürasyon.
- Çapa zinciri boyutu: 50-52 / 54-56 / 58-60 / 62-64 / 66-68 / 70-73 / 76-78 / 81-84 / 87-90 / 92-95 / 97-102 mm → gemi çapa zinciri özellikleri tarafından seçilir.
- Zincir sınıfı: Tip B temel olarak U3 → U2 kullanımı resmi standart ve proje onayına karşı onay gerektirir.
- Referans Yük Temel: U3 zincir kırma yükünün% 80'i → mühendislik doğrulama kriterleri, SWL ve kaldırma kapasitesi değil.
- Malzeme: dökme çelik ve karbon çelik bileşenleri → tam sınıflar, ısı işleme ve parça tahsisatı onaylanmış BOM ve malzeme özelliklerine uymalıdır.
- Kurulum: Doğrudan güverte kaynak veya kaynaklı temel → güverte takviyesi, kaynak prosedürü ve nihai hizalama gemiye özgüdür.
- Yüzey Tedavisi: Sa 2.5 patlama + referans olarak epoksi dükkanı başlangıcı → son kaplama ve yağlama, gemi ve müşteri gereksinimlerini takip eder.
- Sertifika Gerekliliği: Sipariş kapsamına göre mevcuttur → üretici sertifikası, malzeme sertifikası, sınıf denetimi ve tanık testi, proje gereksinimine ve sınıf onayına tabidir.
Nasıl Çalışır?
Anchor chain approaches over the front roller → Operator turns the screw mechanism → Stopping members engage the selected chain link → Chain load is transferred through the stopper body and foundation into the reinforced deck → The windlass is relieved from sustained load → Screw mechanism is released before chain movement resumes
Başvurular
Ticaret gemileri. Toplu taşıyıcılar. Tankerler. Konteyner gemileri. Genel kargo gemileri. Büyük demir zinciri düzenlemeleri. Yeni inşaat projeleri.
Sertifikalar ve Avantajlar
Sertifikalar ve denetimler proje gereksinimlerine, malzeme izlenebilirliğine, onaylanmış test kapsamına ve sınıflandırma topluluğunun onay prosedürüne göre düzenlenebilir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

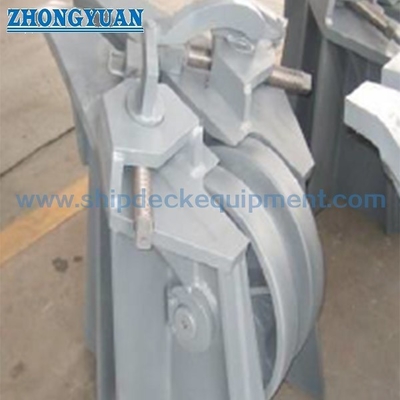

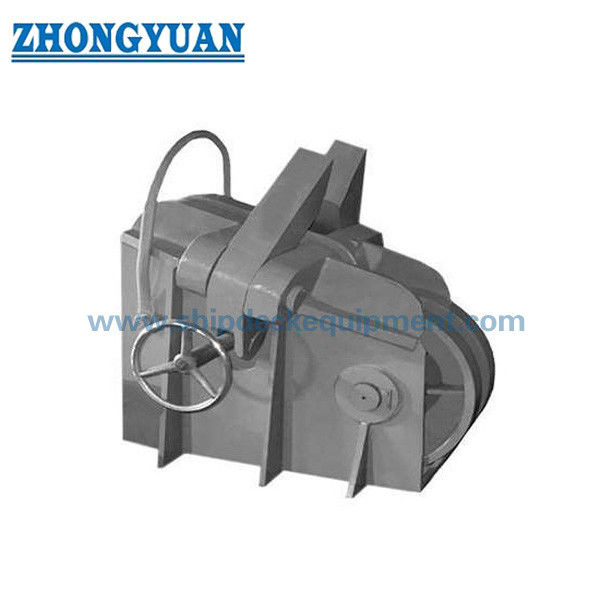

Çizim ve Fotoğraflar
Sık Sorulan Sorular
S1: % 80 U3 zincir kırma yükü değeri zincir tıkacının SWL'si midir?
A1: Hayır. Zincirle ilgili bir tasarım veya doğrulama yükü temeli olarak ele alınmalıdır. Beyan edilmiş bir kaldırma SWL değildir. Nihai yük kriterleri, test yöntemi, izin verilen gerilim,ve kabul kapsamı resmi standardı takip etmelidir, onaylanmış çizim ve sınıflandırma topluluğu gereksinimleri.
S2: B Tipi hem U2 hem de U3 demir zinciri için kullanılabilir mi?
A2: Halka açık ürün referansları genellikle B Tipi'ni 50-102 mm U3 zinciriyle ilişkilendirirken, sağlanan açıklamada U2'den de bahsedilmektedir.Zincirin minimum kırma yükü, boyutları ve sınıf onayları.
S3: Ödeme yapmadan önce hangi bilgiler gereklidir?
A3: CB/T 178-1996 Tip B, zincir çapı ve sınıfı, zincir kırma yükü verileri, malzeme özellikleri, kurulum / temel çizimi, kaplama sistemi, miktar, sertifika ve test kapsamı doğrulanır.sınıflandırma topluluğu, varış noktası ve teslimat tarihi.
