Çelik boru yapımı deniz çaprazı parçası JIS F 2804-1976 Gemi demirleme parçası

Çelik boru yapımı deniz çaprazı parçası JIS F 2804-1976 Gemi demirleme parçası

Ürün Genel Görünümü

Çelik boru yapımı deniz çapraz bit, JIS F 2804-1976'ya dayanan güvertede kaynaklı bir demirleme montajıdır.Dümdüz ana boru ve yatay çapraz boru kullanır gemi demirleme hatları için açık bir ip öncüsü ve tutma noktası sağlamak içinÜrün normalde demirleme güvertesine monte edilir ve gemi demirleme düzenlemesi, ip çapı, güverte takviye, kaynak özellikleri, kaplama sistemi,ve denetim talebi.

Bu boru üretimi sürümü için, üretim odak noktası kaynaklı boru montajıdır.Güverte bağlantısı projenin kaynak prosedürüne göre derin nüfuz kazık kaynak için eğri kenarları ile hazırlanmalıdırYatay boru ve dikey ana boru da konval hazırlanmış kaynaklı eklemlerle monte edilir.dikişsiz veya kaynaklı çelik boru daha iyi yuvarlaklık sağlayabilir; eğer bir ip temas alanında yapay bir dikiş varsa, lokal ip hasarını azaltmak için sarılmalı ve pürüzsüz bir şekilde öğütülmelidir.

Hızlı Özellikler

• Ürün türü: Çelik boru yapımı deniz çapraz bit → güverte demirleme montajı ip tutma ve yön kontrolü için.

• Standart: JIS F 2804-1976 → nominal çap, boyut, ağırlık ve geçerli tel halat çapı için referans.

• Adı çapı aralığı: 150 ila 350 mm → verilen tablodaki küçük ve orta gemilerin demirleme güvertesini kapsar.

• Yapım: dikey ana boru + yatay çapraz boru → kaynaklı boru bileşimi ile çapraz tip ip tutma geometri.

• Kaynak odağı: Kuyruklu hazırlanmış güverte eklemleri ve borudan boruya uzanan eklemler → onaylanmış WPS veya proje gereksinimlerine göre derin nüfuz kaynaklarını destekler.

• İp koruma odak: çelik borunun yuvarlaklığı ve zemin pürüzsüz kaynak dikişleri → keskin yerel temas ve ip aşınmasını azaltmaya yardımcı olur.

• Ağırlık aralığı: 33 ila 186 kg → taşıma, güverte kurulum planlaması, paketleme ve kargo tahmini için kullanışlıdır.

• Yüzey işleme: Sa 2.5 patlama + epoksi dükkanı primer, galvanizli, cilalı paslanmaz çelik veya özelleştirilmiş bitirme → nihai sistem kap spesifikasyonuna uymalıdır.

Ana teknik parametreler

JIS F 2804-1976 çelik boru için ana web sayfası parametreleri yapay deniz çaprazı bitleri. Farklı belirtilmedikçe boyutlar mm'dir.Halat çapı, temin edilen tablodaki referans tel halat çapıdır ve SWL veya MBL olarak okunmamalıdır..

Seçim ve Soruşturma Rehberi

Adım 1: JIS F 2804-1976 çelik borusunun, kabın çizimine göre nominal çapı 150 ila 350 arasında olan çaplı çaplı bir kabın üretildiğini doğrulayın.

Adım 2: demirleme düzenini, ip çapını, ipliğin yönünü, güverte kurulum konumunu ve siparişin yeni inşaat mı yoksa değiştirme mi olduğunu doğrulayın.

Adım 3: Güverte kaynak arayüzünü, kenar hazırlamayı, güverte takviyesini ve herhangi bir tertip kaynak veya NDT gerekliliklerini doğrulayın.

Adım 4: Malzeme gereksinimlerini doğrulayın: yumuşak çelik boru, paslanmaz çelik boru veya proje için gerekli diğer kalite; ayrıca belirtildiği takdirde boru duvarının kalınlığını veya boru planını doğrulayın.

Adım 5: Yüzey tedavisini onaylayın: Sa 2.5 patlama + epoksi dükkanı primer, son boya, galvanize bitirme, ayna / saten cilalı paslanmaz çelik veya özel bitirme.

Adım 6: Teklifden önce sertifika kapsamını onaylayın: yapımcı sertifikası, malzeme sertifikası, sınıf sertifikası, tanık denetimi veya proje gereksinimlerine göre sınıf onayı.

Adım 7: Mülkiyet, teslimat yeri, gerekli teslimat süresi, GA / kurulum çizimi ve mevcutsa referans fotoğrafları sağlayın.

Yapı

Steel pipe vertical main post | Horizontal cross pipe | Bevel-prepared pipe intersection weld | Deck welded base interface | Smooth rope-contact surface | Ground weld seam where required | Shop primer or specified surface finish

Boru Üretimi, Kaynaklama ve Halat Koruma Avantajları

• Çelik boru yapısı, daha pürüzsüz bir ip temas geometriyi korumaya yardımcı olan levha yuvarlak boru yapısından daha iyi yuvarlaklık sağlar.

• Güverte bağlantısı, onaylanmış WPS ve proje kaynak gereksinimlerine göre derin nüfuzlu oluk kaynak için kenar kenarları ile hazırlanabilir.

• Yatay çapraz boru ve dikey ana boru, kaynak erişimini ve eklem tutarlılığını iyileştirmek için kontrol edilen konvik hazırlama ile monte edilmelidir.

• İp temas yüzeylerinin yakınında bulunan kaynak dikişleri, ipin yükseltilmiş bir dikiş, keskin kenar veya düz olmayan kıç ekleminden zarar görmemesi için sarılmalı, öğütülmeli ve pürüzsüzleştirilmelidir.

• Güverte kaynaklı kurulum, demirleme gücünün güçlendirilmiş güverte yapısına aktarılmasını sağlar; güverte güçlendirme ve kaynak ayrıntıları tersanede veya tasarım bürosunda kontrol edilmelidir.

• 150 ile 350 mm arasındaki nominal çap aralığı, kap çiziminde JIS F 2804-1976 çapları belirtildiğinde net bir seçim yolu sağlar.

• Yüzey işlemi, istedikleri takdirde, dükkan başlangıcı, nihai boya, galvanize bitirme veya paslanmaz çelik cilalama dahil olmak üzere gemi anbarı kaplama gereksinimlerine uyarlanabilir.

• Denetim ve sertifika kapsamı sipariş gereksinimine göre düzenlenebilir, ancak sınıf sertifikası veya tanık denetimi tekliften önce onaylanmalıdır.

Özel Özellikler

• Standart: JIS F 2804-1976 → tersanenin veya sahibi spesifikasyonunun bu standart çapraz bit düzenini gerektirdiğinde kullanılır.

• Ürün yapılandırması: Güverte demirleme uygulamaları için yatay çaplı boru ile dikey ana boru → çelik boru yapımı çapraz bit.

• İsimli çap: 150 / 200 / 250 / 300 / 350 mm → gemi çizimi, ip çapı ve güverte düzenine göre seçin.

• Malzeme: Yumuşak çelik veya paslanmaz çelik tedarik edilen özelliklere göre → tam sınıf ve boru duvarının kalınlığı üretimden önce onaylanmalıdır.

• Kurulum: Güverte kaynaklı → Güverte takviyesi, kaynak hazırlığı ve kurulum konumu çizimle onaylanmalıdır.

• Kaynak hazırlığı: Bevel hazırlanmış güverte eklem ve boru kesişimi → onaylanmış WPS veya proje gereksinimlerine göre derin nüfuz kaynak.

• İp teması bitirme: Yumuşak çelik boru yüzeyi ve gerektiğinde zemin kaynak dikişi → temas bölgesinde ip aşınmasını azaltmaya yardımcı olur.

• Yüzey Tedavisi: Sa 2.5 patlama + epoksi dükkanı primer, galvanizli, cilalanmış veya özel olarak bitirilmiş → nihai kaplama, kapın özelliklerini takip eder.

• Sertifika Gerekliliği: Sipariş kapsamına göre mevcut → sınıf denetimi ve sertifika düzeyi tekliften önce onaylanmalıdır.

Nasıl Çalışır?

Mooring rope is led to the cross bitt → Rope turns around the smooth steel pipe body or cross pipe as arranged in the mooring plan → Local rope contact force is carried by the welded pipe assembly → Force is transferred through the deck welded base to the reinforced deck structure → Weld inspection and final coating are completed according to project requirement

Başvurular

Kargo gemileri. Tankerler. Toplu taşıyıcılar. Konteyner gemileri. Çalışma tekneleri. Çekiciler. Güverte demirleme istasyonları. Yeni inşaat projeleri.

Sertifikalar ve Avantajlar

Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

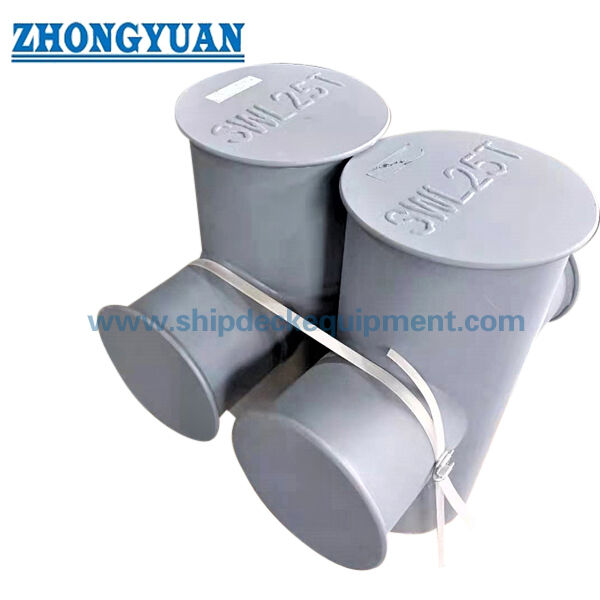

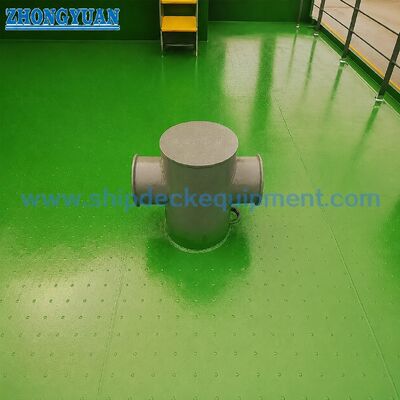

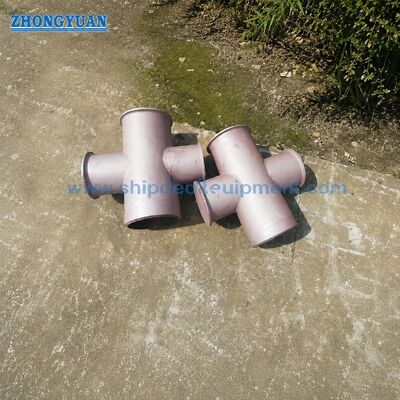

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: JIS F 2804 çapraz bit tablosu SWL sağlar mı?

A1: Sağlanan tabloda herhangi bir SWL sağlanmamıştır. Tablo nominal çap, ana boyutlar, ağırlık ve referans tel halat çapını verir.Tel halatının çapı ürün SWL veya MBL olarak yorumlanmamalıdır.Seçim demirleme düzenine, ip çapına, tasarım yüküne, güverte takviyeye, kaynak detaylarına ve proje onayına göre kontrol edilmelidir.

S2: Neden bu çapraz bit için plaka yuvarlanmış boru yerine çelik boru kullanıyorsunuz?

A2: Çelik boru, genel olarak, plakalı borudan daha iyi yuvarlaklık ve daha temiz bir ip temas yüzeyi sağlar.ip hasarını azaltmak için dikiş ve kıç kaynak alanı pürüzsüz toprak olmalıdırSon yapım projenin malzeme ve üretim gereksinimlerini takip etmelidir.

S3: Ödeme yapmadan önce hangi bilgilere ihtiyaç duyulur?

A3: Standartı, nominal çapı, malzeme sınıfını, belirtildiği takdirde boru duvarının kalınlığını, yüzey işlemini, miktarını, sertifika kapsamını, kaynak / denetim gereksinimini, güverte montaj çizimini onaylayın.teslimat yeri, ve gerekli teslimat süresi.
