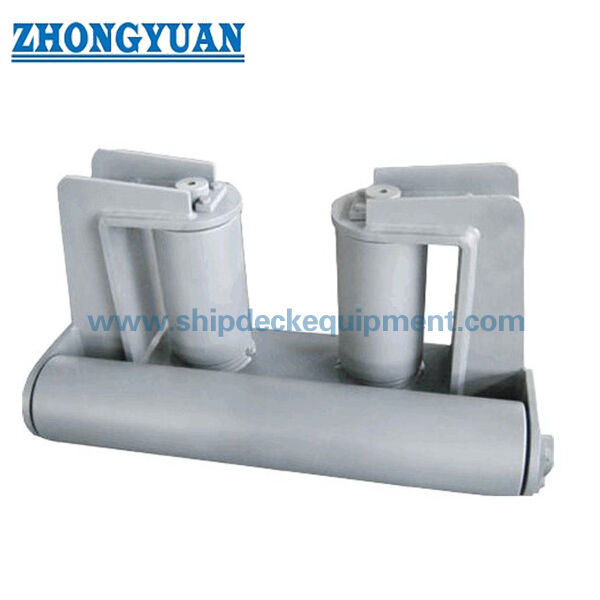

Gemi demirlemesi için 2 ve 3 rulonlu evrensel fairlead. JIS F 2020-1979 Tip A/B1/B2

2 & 3 Makaralı Evrensel Babalar (Fairlead) Gemi Bağlama İçin | JIS F 2020-1979 Tip A/B1/B2

Ürün Genel Bakışı

JIS F 2020-1979 küçük boyutlu çelik levha güverte ucu makarası, gemi bağlama, yük elleçleme ve tekne elleçleme halat yönlendirmesi için kullanılan kompakt bir makaralı babadır. Uluslararası satın alma dilinde, bu formdaki ürünler genellikle 2 makaralı veya 3 makaralı evrensel babalar olarak da tanımlanır. Standart üç düzen tanımlar: Tip A iki dikey ve bir yatay makara kullanır; Tip B1 bir dikey ve bir yatay makara kullanır; Tip B2, Tip B1'in ayna düzenidir.

Orijinal JIS konfigürasyonu yaklaşık 76,3 mm çapında makaralar kullanır. Tedarik edilen ürün serisindeki daha büyük 101, 135 ve 168 mm versiyonları, standart JIS F 2020 boyutları yerine projeye özel büyütülmüş konfigürasyonlar olarak ele alınmalıdır. Bu nedenle, değişim veya yeni inşa talepleri için alıcı, üretimden önce gerekli Tip A/B1/B2 düzenini, halat rotasını, kurulum geometrisini, onaylanmış çizimi, malzemeyi ve proje yük temelini doğrulamalıdır.

Hızlı Özellikler

• Ürün tipi: 2 makaralı / 3 makaralı güverte ucu babası → güverte kenarı ve gemi tarafı halat yönlendirme pozisyonları için kompakt halat yönlendirme düzeni.

• Standart: JIS F 2020-1979 → resmi standart adı Çelik Levha Güverte Ucu Makaraları (Küçük Boyut).

• Tip A: 3 makara, 2 dikey + 1 yatay → standart üç makaralı konfigürasyon.

• Tip B1 / B2: 2 makara, 1 dikey + 1 yatay → Tip B2, B1 dikey makara ve pençe düzenini yansıtır.

• Standart makara çapı: yaklaşık 76,3 mm → orijinal JIS konfigürasyonu; daha büyük 101 / 135 / 168 mm versiyonları proje çizimi onayı gerektirir.

• Referans hesaplanan kütle: Tip A 20,6 kg; Tip B1 / B2 17,7 kg → orijinal konfigürasyon için standart referans değerleri.

• Standart malzeme temeli: SS41 çelik ana yapı, SGP veya STPG38 makara tüpü, BC6 bronz veya YBsC2 pirinç döküm burç → modern eşdeğerleri proje onayı gerektirir.

• Muayene temeli: görsel durum, boyutsal uyumluluk ve pürüzsüz makara çalışması → sevkiyat öncesi temel kontroller.

Ana Teknik Parametreler

JIS F 2020-1979 standart konfigürasyon referansı:

Bu ürün serisi için sağlanan projeye özel büyütülmüş boyut verileri:

Seçim & Sorgulama Rehberi

Adım 1: Gemi çiziminden Tip A, Tip B1 veya Tip B2'yi onaylayın. Tip A 3 makaralı formdur; Tip B1 ve B2 2 makaralı ayna düzenleridir.

Adım 2: Halat tipi, halat çapı, normal yönlendirme yönü ve güverte kenarı rotası dahil olmak üzere halat bilgilerini onaylayın. Babanın SWL'sini makara çapından çıkarmayın.

Adım 3: Standart veya büyütülmüş konfigürasyonu onaylayın. Orijinal JIS düzeni yaklaşık 76,3 mm makaralar kullanır; 101 / 135 / 168 mm büyütülmüş versiyonlar onaylanmış bir proje çizimi gerektirir.

Adım 4: Kurulum pozisyonunu, mevcut alanı, temel / kaynak düzenini, yerel güverte takviyesini ve makara muayenesi ve yağlaması için erişimi onaylayın.

Adım 5: Malzeme sınıflarını veya onaylanmış modern eşdeğerleri, yüzey hazırlığı ve kaplama sistemini, miktarı, sertifika / muayene gereksinimini, teslimat yerini ve gerekli teslimat süresini onaylayın.

Adım 6: Değişim işleri için, üretimden önce Tip, el düzeni ve montaj arayüzünün kontrol edilebilmesi için mevcut babanın fotoğrafını ve boyut çizimini sağlayın.

Yapı

Çelik Levha Gövde | Yatay Makaralı | Dikey Makaralı(lar) | Makaralı Miller | Bronz / Pirinç Burçlar | Mil Tutma Plakası | Gresörlük | Güverte Ucu Montaj Yapısı

Tasarım / Mühendislik / Kalite Avantajları

• Modele özel halat yönlendirmesi → Tip A iki dikey temas pozisyonu artı bir yatay makara sağlar; Tip B1 / B2 tek taraflı dikey makara ve ayna sol / sağ düzenleri sağlar.

• Dönen halat temas yüzeyleri → makaralar, sabit çelik güverte kenarlarına sürtünmeyi azaltarak halat yönünü değiştirir.

• Bakımı yapılabilir pim ve burç düzeni → standart, değiştirilebilir makara milleri, burçlar ve gresörlükleri içerir, servis sırasında muayene ve yağlamayı destekler.

• Malzeme programı bileşene özeldir → gövde, makaralar, miller ve burçlar tek bir genel malzeme tanımı yerine farklı malzeme grupları kullanır.

• Standart muayene hizmetle ilgili kaliteye odaklanır → yüzey zararlı kusurlardan arınmış olmalı, boyutlar uyumlu olmalı ve makaralar sorunsuz çalışmalıdır.

• Değişim mühendisliği el düzenini ve arayüzü doğrulamalıdır → Tip B1 ve B2 ayna düzenleridir, bu nedenle imalattan önce mevcut gemi yerleşimi kontrol edilmelidir.

Özel Nitelikler

• Standart: JIS F 2020-1979 → küçük boyutlu çelik levha güverte ucu makaraları için referans standart.

• Tip: A / B1 / B2 → Tip A 3 makaralıdır; Tip B1 / B2 2 makaralı ayna düzenleridir.

• Standart Makaralı Çapı: Yaklaşık 76,3 mm → orijinal JIS konfigürasyonu.

• Projeye Özel Büyütülmüş Boyutlar: 101 / 135 / 168 mm → standart JIS boyutları değildir; onaylanmış çizim gereklidir.

• Standart Malzeme Temeli: SS41 / SGP veya STPG38 / BC6 veya YBsC2 → eski JIS sınıfları ve bileşene özel malzeme programı.

• Burç ve Yağlama: Gresörlü bronz veya pirinç döküm burç → makara dönüşünü ve bakımını destekler.

• SWL / Tasarım Yükü: Onaylanacak → sağlanan makara çapı tablosundan ürün SWL'si çıkarılmamalıdır.

• Yüzey Koruma: Proje spesifikasyonuna göre → kumlama, deniz kaplaması, paslanmaz çelik yüzey veya diğer sistemler projeye özel tedarik seçenekleridir.

• Sertifika Gereksinimi: Sipariş kapsamına göre → üretici belgeleri veya sınıf katılımı proje gereksinimine ve onay prosedürüne tabidir.

Nasıl Çalışır

Halat Güverte Ucu Babasına Yaklaşır → Halat Gerekli Yatay / Dikey Makaraya Temas Eder → Makaralı Sürtünme Temasını Azaltmak İçin Döner → Halat Yönlendirme Yönü Değişir → Oluşan Kuvvetler Baba Gövdesinden Destekleyici Gemi Yapısına Aktarılır

Uygulamalar

Gemi Bağlama Halatı Yönlendirmesi | İş Tekneleri | Römorkörler | Liman Hizmet Tekneleri | Güverte Kenarı Halat Yönlendirme Pozisyonları | Yük Elleçleme Halatı Yönlendirmesi | Tekne Elleçleme Düzenleri | Değişim Projeleri

Sertifikalar ve Avantajlar

Teklif öncesinde muayene ve sertifika kapsamı teyit edilmelidir. Malzeme sertifikaları, üretici muayene kayıtları, boyutsal kontroller, makara çalışması muayenesi ve klas kuruluşu katılımı proje gereksinimine ve sipariş kapsamına göre ayarlanabilir.

Sertifika: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

Çizim ve Fotoğraflar

SSS

S1: JIS F 2020 Tip A, Tip B1 ve Tip B2 arasındaki fark nedir?

C1: Tip A, iki dikey makara ve bir yatay makara içeren üç makaralı düzendir. Tip B1 bir dikey ve bir yatay makara kullanırken, Tip B2 B1 dikey makara ve pençe düzenini yansıtır. Doğru tip gemi yerleşiminden veya değişim çiziminden alınmalıdır.

S2: 101, 135 ve 168 mm standart JIS F 2020 boyutları mıdır?

C2: Hayır. Orijinal JIS F 2020-1979 konfigürasyonu yaklaşık 76,3 mm çapında makaralar kullanır. Bu ürün serisindeki 101, 135 ve 168 mm versiyonları projeye özel büyütülmüş konfigürasyonlardır ve yalnızca onaylanmış bir çizime karşı üretilmelidir.

S3: Bir değişim veya büyütülmüş baba sipariş etmeden önce ne teyit edilmelidir?

C3: Tip A/B1/B2, makara düzeni, halat rotası ve çapı, gerçek montaj boyutları, kurulum tarafı, malzeme, kaplama, proje yük temeli, sertifika gereksinimi ve mevcut gemi çizimi veya fotoğrafını onaylayın. Tip B değişimi için, B1 veya ayna B2 düzeninin gerekli olup olmadığını onaylayın.
