Bulwark Mounted Mooring Chock JIS F 2007 Tip B

Bulwark Mounted Mooring Chock JIS F 2007 Tip B

Ürün Genel Görünümü

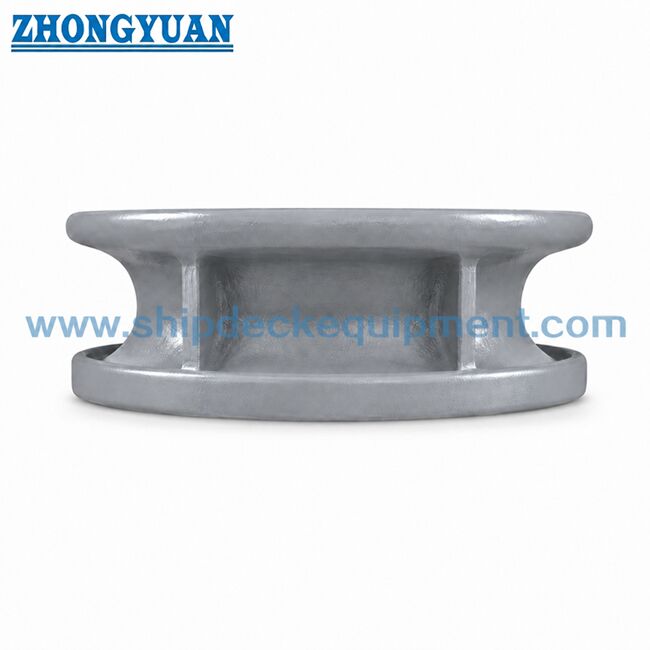

JIS F 2007 Tip B duvar üzerine monte edilmiş demirleme çubuğu, yuvarlak bir açıklığa sahip dökme çelik ip rehberi.Kompak bir dairesel açıdan demirleme iplerini yönlendirmek ve ip yönünü kontrol etmek için pürüzsüz bir temas yarıçapı sağlamak için gemi kalesi üzerine monte edilir.

Tip A ile karşılaştırıldığında, Tip B'nin 150 ila 300 arasında daha kısa bir boyut aralığı ve daha kompakt yuvarlak ip geçidi vardır.Gemi çekiminin uzun oval bir açılış yerine dairesel bir açılış gerektirdiği daha küçük ve orta kalkan demirleme pozisyonları için uygundur.

Hızlı Özellikler

• Tipi: JIS F 2007 Tipi B yuvarlak açıklık → kaleye monte edilmiş demirleme pozisyonları için kompakt dairesel ip kılavuzu.

• İsimsel boyut aralığı: 150 ila 300 → daha küçük ve orta boyutlu demirleme düzenlemelerine odaklanmıştır.

• Standart: JIS F 2007-1976 → B Tipi boyutları ve tanımlama referansı.

• Standart malzeme: JIS G 5101 → C-Mn dökme çelik, paslanmaz çelik veya özel çelik uyarınca SC42 dökme çelik tartışılabilir.

• Hesaplanan ağırlık: 17.5 ila 45.5 kg → taşıma, paketleme, montaj ve kargo tahmini için yararlıdır.

• Yüzey işleme: Sa2.5 patlama + dökme çelik için epoksi dükkan başlangıcı → cilalama normalde paslanmaz çelik temas yüzeyleri ile sınırlıdır.

• Üretim odağı: yuvarlak açılış temas yarıçapı, döküm sağlamlığı, kaynak bölgesi kontrolü ve ince duvarlı çatlak riskini azaltma.

Ana teknik parametreler

JIS F 2007 Tip B demirleme çubuğu için ana web sayfası boyutları.

Referans halat çapı, gemi demirleme düzenlemesi ve proje özellikleriyle karşılaştırılmalıdır.

Seçim ve Soruşturma Rehberi

Adım 1: JIS F 2007 Tip B yuvarlak açılışını ve ip çapına ve kabın çizimine göre nominal boyutunu 150 ila 300 arasında doğrulayın.

Adım 2: Kale düzeninin daha uzun Tip A oval açılışı yerine kompakt bir dairesel açılışı gerektirdiğini doğrulayın.

Adım 3: Kale yapısını, kaynak durumunu ve çevredeki takviyeyi, özellikle ince duvarlı ve kaynakla bitişik alanları doğrulayın.

Adım 4: Malzeme gereksinimini onaylayın: SC42 dökme çelik, C-Mn dökme çelik, paslanmaz çelik veya özel çelik.

Adım 5: Yüzey tedavisini, cilalama gereksinimini, sertifika kapsamını, denetim tanıklığını, miktarı, varış noktasını ve teslimat süresini doğrulayın.

Adım 6: Kurulum çizimi, kale yapısı çizimi veya mevcutsa referans fotoğrafları sağlayın.

Yapı

Yuvarlak ip açılışı. Atık çelik gövde. Kalkan üzerine monte edilmiş kaynaklı düzen. Yumuşak ip temas yarıçapı. Saldırılmış bağlantı alanı. Standart olarak kaburgalar.

Tasarım ve Kalite Avantajları

• Yuvarlak açılış, daha uzun Tip A açılışı yerine, duvar düzeninin dairesel bir rehber gerektirdiği kompakt bir ip geçidi sağlar.

• İp temas alanları, keskin yerel temasları azaltmak ve ip korumasını desteklemek için döküldükten sonra yuvarlatılır, sarılır ve pürüzsüzleştirilir.

• döküm kalitesi, performans, kaynak kalitesi ve denetim kabulü üzerinde vurgu yaparak kabul edilen deniz döküm kriterleri dahilinde kontrol edilir.

• dökme gövdenin 50 mm kaynak yanındaki bölge, kaynak arayüzünün yakınında zararlı belirtileri azaltmak için gerektiği gibi kontrol edilir ve giyilir.

• Tip B sadece 150 ila 300 boyutlarında sağlandığı için, duvar kalınlığı ve kaynak arayüzü kontrolü üretim ve kurulum sırasında özellikle önemlidir.

• Gerektiğinde yuvarlak açıklık, kaburgalar ve kaynaklı destek alanı etrafındaki stres konsantrasyonunu kontrol etmek için FEA tabanlı dayanıklılık incelemesi kullanılabilir.

Özel Özellikler

• Standart: JIS F 2007-1976 → gemi anbarı veya tasarım spesifikasyonu JIS standart demir borusu / demir çubuğu boyutlarını gerektirdiğinde kullanılır.
• Tipi: B tipi yuvarlak açıklık → kaleden kompakt dairesel ip geçişine uygundur.
• İsimli Boyut: 150 / 200 / 250 / 300 → ip çapına, mevcut kale alanına ve gemi çizimine göre seçin.
• Malzeme: Standart referans olarak SC42 dökme çelik → C-Mn dökme çelik, paslanmaz çelik veya özel çelik tartışılabilir.
• Yüzey Tedavisi: Sa2.5 patlatma + epoksi dükkanı primer → cilalı bitirme, özellikle paslanmaz çelik temas yüzeylerine uygulanır.
• Kaynak Bölgesi Kontrolü: Kaynak ara yüzünün çevresinde 50 mm → Kaynak kalitesini etkileyen zararlı belirtileri azaltmak için kontrol edilir.
• Sertifika Gerekliliği: Üreticinin sertifikası veya sınıf sertifikası sipariş → sınıf denetimi öncesinde onaylanmalıdır.

Nasıl Çalışır?

Bulwark opening alignment → Rope passes through round chock → Smooth contact radius guides rope direction → Cast body transfers local contact force to welded bulwark structure → Inspection and coating after installation

Başvurular

Küçük gemiler. İş tekneleri. Çekiciler. Barkalar. Hizmet tekneleri.

Sertifikalar ve Avantajlar

Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

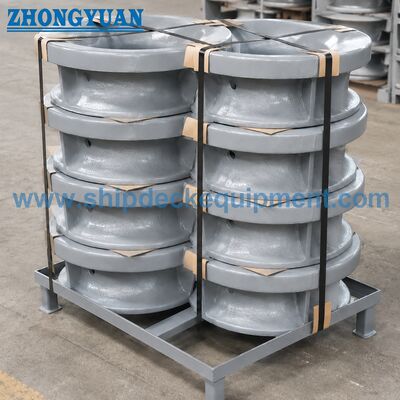

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: JIS F 2007 Tip A ve Tip B arasındaki temel fark nedir?

A1: A tipi oval bir açılışa sahiptir ve 150 ila 500 boyutları kapsar. B tipi yuvarlak bir açılışa sahiptir ve 150 ila 300 boyutları kapsar. Seçim ip yoluna, kaleci açılış düzenine,ve gemi tasarımı çizimi.

S2: Neden Type B boyutları 150 ila 300 için kaynak bölgesi kontrolü önemlidir?

A2: B Tipi boyutları nispeten kompakttır ve kaynak ara yüzünün yakınında daha ince duvar kesimlerine sahip olabilir.ve kaynak bölgesi hazırlığı, tersanede kaynak sırasında çatlak riskini azaltmaya yardımcı olur.

S3: B Tipi için teklif vermeden önce hangi bilgilere ihtiyaç vardır?

A3: Tip, nominal boyut, malzeme, yüzey işlemi, miktar, sertifika gereksinimleri, kurulum çizimi, varış yeri ve teslimat süresi doğrulanır.Sınıf denetimi kapsamı, fiyatlandırmadan önce onaylanmalıdır..
