CB/T 3062 Tip A 3 Tüp Silindirler Evrensel Fairleads Gemi Demirleme Ekipmanı

Marine 3 Roller Universal Fairlead Compact Gemi demirleme ip rehberi CB/T 3062 Tip A

Ürün Genel Görünümü

Marine 3 Roller Universal Fairlead, temel gemi demirleme ve güvertede ip kılavuzlama uygulamaları için kullanılan kompakt ve ekonomik bir rulo fairlead'dir.CB/T 3062 Tip A, iki dikey ve bir alt yatay silindirle tasarlanmıştır., ipin güverte yapısıyla doğrudan temasını azaltırken ipin üç yönden sorunsuz bir şekilde gitmesine yardımcı olur.

5 rulonlu, 7 rulonlu veya 9 rulonlu fairleadlarla karşılaştırıldığında, 3 rulonlu tip karmaşık bir çok yönlü ağır yük düzenini temsil etmek için tasarlanmamıştır.daha küçük kurulum ayak izi, daha kolay bakım ve daha düşük proje maliyeti, küçük ve orta büyüklükteki gemiler, yardımcı demirleme pozisyonları ve ip yolunun nispeten açık olduğu genel ip kılavuzlama düzenleri için uygundur.

Hızlı Özellikler

• Ürün türü: CB/T 3062 Tip A 3 Roller Universal Fairlead → geminin demirleme ipi rehberi için kompakt temel roller fairlead.

• Rulo düzenlemesi: 2 dikey rulo + 1 alt yatay rulo → halatı üç pratik yönden yönlendirir ve yerel sürtünmeyi azaltır.

• İsimsel boyut aralığı: 100 ila 320 → çelik tel iplerinin çapı 14 ila 44 mm ve naylon iplerinin çapı 36 ila 100 mm'yi kapsar.

• SWL aralığı: sağlanan parametreler tablosuna göre 54 ila 533 kN → boyut seçimi gemi çizimi ve demirleme düzenini takip etmelidir.

• Ağırlık aralığı: 112 ila 2122 kg → güverte düzenlemesi, kurulum sırasında kaldırma, paketleme ve kargo tahmini için yararlıdır.

• Malzeme seçenekleri: Siparişe göre C-Mn çelik, yumuşak çelik veya paslanmaz çelik → nihai malzeme ve sertifika kapsamı tekliften önce onaylanmalıdır.

• Yüzey işleme: Sa2.5/S2.5'e kadar patlama, belirtildiği gibi + epoksi dükkanı primer, galvanizli, cilalı veya özel kaplama → kap kaplama sistemine göre seçilir.

• Konumlandırma: temel ip kılavuzu için ekonomik 3 silindirli çözüm → çok silindirli 5 / 7 / 9 silindirli fairleads ile aynı ürün konumlandırması değil.

Ana teknik parametreler

CB/T 3062 Tip A 3 Roller Universal Fairlead için ana web sayfası parametreleri.

Seçim ve Soruşturma Rehberi

• Adım 1: CB/T 3062 Tip A ve nominal boyutu, kap çizimine, çelik tel ip çapına veya naylon ip çapına göre doğrulayın.

• Adım 2: İp yönünü ve kurulum konumunu doğrulayın. Bu 3 silindirli tip, karmaşık çok açılı ağır yüklü ip yollarının yerine temel ip kılavuzluğu için uygundur.

• Adım 3: Üretimden önce SWL gereksinimini, ip türünü, ip çapını, güverte düzenini ve mevcut temel alanını doğrulayın.

• Adım 4: Malzeme gereksinimlerini doğrulayın: C-Mn çelik, yumuşak çelik, paslanmaz çelik veya proje tarafından belirlenen malzeme.

• 5. Adım: Yüzey işleme onay: patlama ve işçi primer, galvanizlenmiş bitirme, cilalanmış paslanmaz çelik yüzey veya tam deniz kaplama sistemi.

• Adım 6: Sertifika gereksinimini, miktarı, varış yerini, gerekli teslimat süresini doğrulayın ve mevcutsa gemi çizimlerini veya referans fotoğraflarını sağlayın.

Yapı

Two vertical rollers | One lower horizontal roller | Compact supporting frame | Roller shafts | Bushing / bearing position to be confirmed | Deck-mounted foundation | Marine coating or project-specified surface treatment

Tasarım, Kurulum ve Bakım Avantajları

• Tam bir çok silindirli fairlead gerekmediği normal demirleme pozisyonları için 3 silindirli düzen, basit bir ip kolu sağlar.

• Kompakt yapısı, güverte alanını azaltmaya yardımcı olur ve küçük ve orta büyüklükteki gemiler veya yardımcı demirleme yerleri için uygundur.

• Roller, sabit çelik yapılarla doğrudan ip temasını azaltır, sürtünmeyi azaltır ve demirleme işlemi sırasında ip yüzeyini korur.

• İki dikey yuvarlak ve bir alt yatay yuvarlak ile Tipi A düzenlemesi, iplerin pratik güverte düzeyinde yönlendirilmesini destekler.

• Daha yüksek rulo sayısına sahip fairleads ile karşılaştırıldığında, yapı denetlemek, yeniden boyamak, yağlamak ve bakım yapmak daha kolaydır.

• Malzeme, kaplama ve sertifika kapsamı, sipariş, kap özellikleri ve sınıf onay prosedürüne göre düzenlenebilir.

Özel Özellikler

• Standart: CB/T 3062-2011 Tip A → proje spesifikasyonu Çin deniz evrensel adil standartını gerektirdiğinde kullanılır.

• Ürün Konumu: Temel kompakt 3 silindirli fairlead → karmaşık çok yönlü 9 silindirli uygulamalara değil, sıradan ip kılavuzluğu için uygundur.

• Rulo sayısı: 3 rulo → basit ve ekonomik bir kılavuz yapısı için iki dikey rulo ve bir alt yatay rulo.

• İp aralığı: Çelik tel ip 1444 mm / naylon ip 36100 mm → geminin demirleme planına ve ip özelliklerine göre seçin.

• SWL: nominal boyutlara göre 54 ∼ 533 kN → gerekirse proje doğrulama, güverte yapısı incelemesi veya sınıf onayı yerine geçmez.

• Malzeme: C-Mn çelik / yumuşak çelik / paslanmaz çelik → sipariş vermeden önce nihai sınıf, izlenebilirlik ve sertifika doğrulanmalıdır.

• Yüzey Tedavisi: Patlama + dükkan başlangıcı / galvanize / cilalı / özel → kaplama sistemi, kap korozyon koruma gereksinimlerine uygun olmalıdır.

• Sertifika Gerekliliği: Proje gereksinimlerine göre mevcuttur → sınıf sertifikası ve denetim tanıklığı, sipariş kapsamına ve sınıf onayına tabidir.

Nasıl Çalışır?

Rope approaches the fairlead → Vertical and horizontal rollers guide the rope path → Roller rotation reduces direct friction → Rope load is transferred through the fairlead frame to the deck foundation → Inspection and lubrication keep roller movement reliable

Başvurular

Gemi demirleme sistemi. Güverte ip kılavuzu. Küçük ve orta büyüklükteki gemiler. İş tekneleri. İç deniz gemileri. Yardımcı demirleme pozisyonları.

Sertifikalar ve Avantajlar

Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıflandırma topluluğunun onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

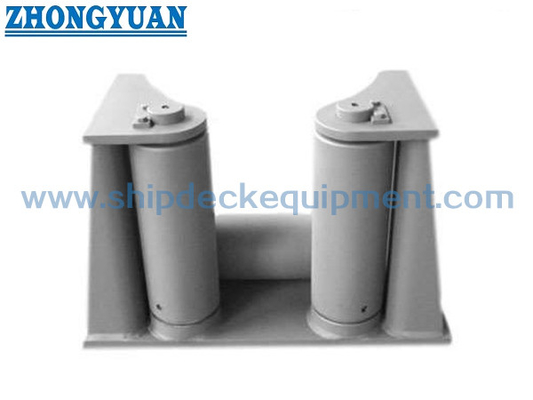

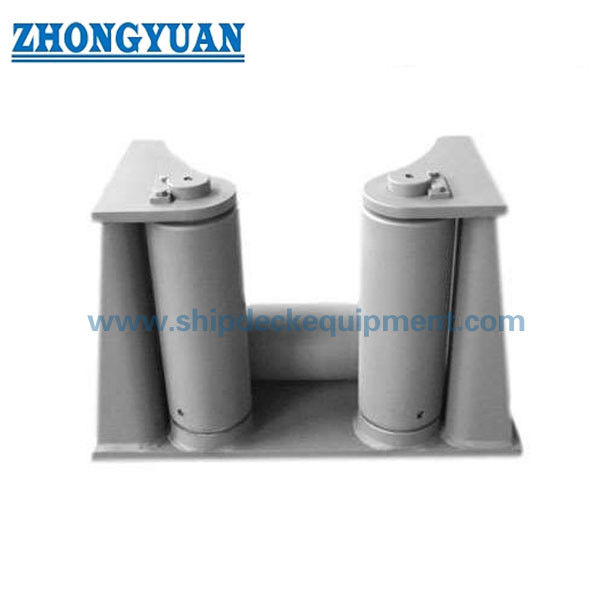

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: 3 makaralı bir adilliğin ana konumu nedir?

A1: Üç silindirli bir fairlead, normal gemi demirleme pozisyonları için basit, kompakt ve ekonomik bir ip rehberi ürünüdür.Daha karmaşık ip yolları için kullanılan 7 veya 9 tekerlekli fairleads.

S2: Doğru nominal boyutu nasıl seçilir?

A2: Halat türüne, halat çapına, SWL'ye, gemi güvertesinin düzenine ve kurulum çizimine göre boyutu seçin.

S3: Malzeme, rulman ve kaplama özelleştirilebilir mi?

A3: Malzeme ve yüzey işlemi proje gereksinimlerine göre onaylanabilir. rulman veya kabuk düzeni, yağlama ayrıntıları ve sertifika kapsamı çizimle onaylanmalıdır.Sipariş özellikleri ve denetim gereksinimleri.

CB/T 3062'nin çizimi A Tipi 3 Tüp Roleri Evrensel Fairleads Gemi demirleme ekipmanları
