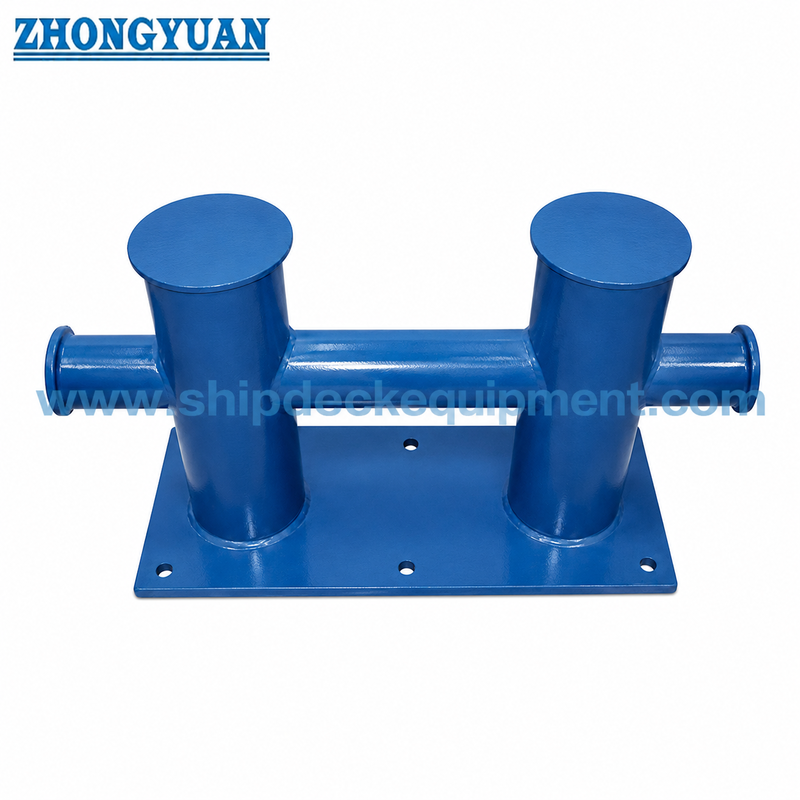

Gemi demirlemesi için bultlanmış tabanlı çift çapraz bıçaklı kolye. GB/T 554 DL DN50175 tipi.
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik Standart: | GB554-2008 | Malzemeler: | Yumuşak Çelik, C-Mn Çelik, Paslanmaz Çelik, ayrıca buz kırıcı için özel çelik de tedarik edebilir |
|---|---|---|---|
| Nominal Çaplar: | 50 ila 200 mm | Ağırlık: | 7 ila 103 kg |
| Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi | SWL aralığı: | 13KN-62KN |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, vb. | tip: | Cıvatalı bağlantı |
Ürün Açıklaması
Gemi Bağlama için Cıvatalı Tabanlı Çift Çapraz Bitt Baba | GB/T 554 Tip DL DN50–175
Ürüne Genel Bakış
GB/T 554 Tip DL cıvatalı tabanlı çift çapraz bitt baba, düz cıvatalı bir tabanın belirtildiği gemi güvertesi düzenlemeleri için kaynaklı bir çelik boru bağlama babadır. Sağlanan üretim açıklamasına göre, DL konfigürasyonu DN200'ün altındaki nominal çaplar için kullanılır ve genellikle küçük gemiler, iş tekneleri, mavnalar, dubalar ve gemi çizimine göre cıvatalı kurulumun gerekli olduğu güçlendirme güvertesi konumları için seçilir.
Tip DH döşeme kaynaklı versiyonla karşılaştırıldığında Tip DL, düz taban plakası ve cıvatalı döşeme bağlantısıyla tanımlanır. Baba gövdesi çelik boru ve çelik levhadan imal edilmiştir; yatay çapraz boru, gücü ve kuvvet aktarımını desteklemek için çift uçlu yapı boyunca süreklidir. Halatla temas eden kaynaklar, halat hasarını azaltmak için düzeltilmeli ve pürüzsüz bir şekilde taşlanmalıdır; ayrıca cıvata temeli, destek plakası ve güverte takviyesi üretimden önce onaylanmalıdır.
Hızlı Özellikler
- Ürün tipi: cıvatalı taban çift çapraz baba → cıvatalama belirtildiğinde düz tabanlı güverte montajı.
- Standart ve tip: GB/T 554-2008 Tip DL → gemi bağlama ekipmanı için çift çapraz uçlu baba yapısı.
- Nominal çap aralığı: DN50–DN175 → verilen açıklamaya göre DN200'ün altındaki cıvatalı versiyon için kullanılır.
- SWL aralığı: 13–62 kN → ilk mantar bariyer seçimi için; güverte temeli ve cıvata düzenlemesi proje kontrolünü gerektirir.
- İnşaat: kaynaklı çelik boru ve çelik levha → sipariş ihtiyacına göre haddelenmiş levha boru veya çelik borudan imal edilir.
- Taban bağlantısı: cıvatalı düz taban → cıvata boyutu, cıvata kalitesi, destek plakası ve döşeme temeli, teklif vermeden önce onaylanmalıdır.
- Halat temaslı kaplama: çapaksız yüzey ve pürüzsüz zemin kaynakları → bağlama halatlarının yerel kesilmesini veya aşınmasını azaltmaya yardımcı olur.
- Yüzey işleme: Referans olarak Sa 2,5 raspa + epoksi ön imalat astarı → proje gerekliliklerine göre son boya, galvanizleme veya paslanmaz cilalama.
Ana Teknik Parametreler
| Nominal Çap | SWL (kN) | bir(mm) | A1(mm) | A2(mm) | B(mm) | D / D1(mm) | H(mm) | L(mm) | Cıvata Düzenlemesi | Yaklaşık. Ağırlık (kg) |
| DN50 | 13 | 180 | 270 | 90 | 130 | 50 / 65 | 190 | 310 | M12 × 6 | 7 |
| DN75 | 18 | 275 | 400 | 125 | 170 | 75 / 95 | 290 | 450 | M16 × 6 | 16 |
| DN100 | 25 | 350 | 494 | 144 | 200 | 100 / 120 | 350 | 550 | M18 × 6 | 27 |
| DN125 | 31 | 425 | 590 | 170 | 240 | 125 / 145 | 425 | 660 | M22 × 6 | 49 |
| DN150 | 43 | 500 | 700 | 200 | 270 | 150 / 170 | 500 | 770 | M22 × 6 | 71 |
| DN175 | 62 | 530 | 774 | 241 | 320 | 180 / 200 | 550 | 850 | M24 × 6 | 103 |
Not: Cıvata düzeni, cıvata kalitesi, döşeme eki/destek plakası ve montaj sıkma gereksinimi, üretimden önce proje çizimi ile teyit edilmelidir.
Seçim ve Sorgulama Kılavuzu
Adım 1: Gemi bağlama düzenine göre GB/T 554 Tip DL'yi ve nominal çapı DN50–DN175'i onaylayın.
Adım 2: Gerekli SWL'yi, halat yönlendirme yönünü, tekne tipini ve güverte düzeninin cıvatalı düz tabanlı baba gerektirip gerektirmediğini doğrulayın.
Adım 3: Teklif vermeden önce cıvata boyutunu, cıvata miktarını, cıvata kalitesini, destek plakasını, döşeme ek parçasını ve temel yapısını onaylayın.
Adım 4: Malzeme gereksinimini onaylayın: yumuşak çelik, C-Mn çelik, paslanmaz çelik veya belirtilmişse buz sınıfı projeler için özel çelik.
Adım 5: Yüzey işlemini onaylayın: ön imalat astarı, son boya sistemi, galvanizleme, ayna/saten cilalı paslanmaz kaplama veya belirtilen diğer kaplama.
Adım 6: Siparişten önce sertifika kapsamını onaylayın: yapımcı sertifikası, malzeme sertifikası, sınıf denetimi, tanık denetimi veya diğer proje gereksinimleri.
Adım 7: Miktarı, varış yerini, gerekli teslimat süresini, güverte çizimini ve varsa referans fotoğraflarını sağlayın.
Yapı
Cıvatalı düz taban | İki dikey uç | Sürekli yatay çapraz boru | Kaynaklı boru ve levha montajı | Pürüzsüz zemin halat temaslı kaynaklar | Cıvata delikleri / temel arayüzü | Mağaza astarı veya belirtilen son kat
Cıvatalı Montaj, Kaynak ve Halatlı Temas Avantajları
- Düz cıvatalı taban, gemi çiziminin doğrudan güverte kaynağı yerine çıkarılabilir veya cıvatalı bir güverte temeli gerektirdiği durumlarda uygundur.
- Sürekli yatay boru çift uçlu yapıdan geçerek iki dikey uç arasında güç devamlılığına ve kuvvet aktarımına yardımcı olur.
- Boyuta, malzeme mevcudiyetine ve proje gereksinimine bağlı olarak çelik levha boruya yuvarlanıp kaynak yapılabilir veya doğrudan çelik boru kullanılabilir.
- Halatla temas eden alanlardaki kaynak boncukları, bağlama halatlarına zarar verebilecek keskin kenarları önlemek için üretimden sonra düzgün bir şekilde taşlanmalıdır.
- Cıvatalı taban, uygun güverte temel tasarımı gerektirir. Cıvata kalitesi, destek plakası, delik toleransı ve sıkma gereksinimi tersane veya tasarım ofisi tarafından onaylanmalıdır.
- DL Tipi, DH Tipi'nden açıkça farklıdır: DL, cıvatalı düz bir taban kullanır ve sağlanan açıklamaya göre DN200'ün altındaki aralıkla sınırlıdır.
Özel Özellikler
- Standart: GB/T 554-2008 → Tip DL bariyer formu, boyutları, SWL ve ağırlığı için referans.
- Tip: DL → güverte bağlama konumları için cıvatalı taban çift çapraz uç konfigürasyonu.
- Nominal Çap: DN50 / DN75 / DN100 / DN125 / DN150 / DN175 → SWL, güverte düzeni ve tekne çizimine göre seçilir.
- SWL Aralığı: 13–62 kN → mantar bariyer seçimi için kullanılır; halat MBL veya kaldırma yükü terimleriyle karıştırılmamalıdır.
- Taban Formu: Düz cıvatalı taban → bağlama güvertesi için cıvatalı bir temel belirtildiğinde uygundur.
- Üretim Yöntemi: Proje ihtiyacına göre kaynaklı çelik boru ve çelik levha → haddelenmiş levha boru veya çelik boru kullanılabilir.
- Halatla Temaslı Kaplama: Kaynaklar kaplanmış ve pürüzsüz bir şekilde taşlanmıştır → bağlama halatı ile keskin yerel teması azaltmayı amaçlamaktadır.
- Yüzey İşlemi: Referans olarak Sa 2,5 raspa + epoksi ön imalat astarı → son kaplama, kap boyama spesifikasyonunu veya satın alma siparişini takip eder.
- Sertifika Gereksinimi: Proje ihtiyacına göre mevcuttur → sınıf onayı ve muayene kapsamı teklif vermeden önce teyit edilmelidir.
Nasıl Çalışır?
Bağlama halatı babaya yönlendirilir → Halat, çift çapraz uç yapısının etrafına sarılır → Pürüzsüz boru ve düzeltilmiş kaynak alanları halat temasını yönlendirir → Yük, sürekli çapraz boru ve cıvatalı taban aracılığıyla aktarılır → Güverte temeli ve cıvatalar, yükü gemi yapısına aktarır
Uygulamalar
Küçük gemiler | Çalışma Gemileri | Mavnalar | Dubalar | İç gemiler | Liman hizmet gemisi | Demirleme istasyonlarının yenilenmesi | Cıvatalı güverte temelleri
Sertifikalar ve Avantajlar
Sertifikalar proje ihtiyacına, muayene kapsamına, malzeme izlenebilirliğine ve klas onay prosedürüne göre düzenlenebilmektedir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.
Çizim ve Fotoğraflar
SSS
S1: GB/T 554 Tip DL ile Tip DH arasındaki temel fark nedir?
A1: Tip DL, düz cıvatalı bir taban kullanır ve sağlanan açıklamaya göre DN200'ün altındaki nominal çaplar için kullanılır. DH Tipi, güverte kaynaklı bir taban kullanır ve DN50–DN300 aralığının tamamını kapsar. İki sürüm aynı kurulum açıklamasını veya fotoğraflarını paylaşmamalıdır.
S2: Kap çizimi kaynaklı bir taban gerektirdiğinde Tip DL kullanılabilir mi?
Cevap2: Normalde, kaynaklı döşeme kurulumunda Tip DH konfigürasyonu kullanılmalıdır. Cıvatalı Tip DL mantar bariyerini kaynaklı bir düzenlemeye dönüştürmek, çizim onayı, temel incelemesi ve kaynak detay onayı gerektirir.
S3: DL Tipi için teklif vermeden önce hangi bilgilere ihtiyaç vardır?
Cevap 3: Nominal çapı, SWL'yi, cıvata düzenini, döşeme temelini, malzemeyi, yüzey işlemini, miktarı, sertifika gerekliliğini, teslimat yerini, gerekli teslimat süresini ve döşeme çizimini veya referans fotoğraflarını onaylayın.
