Ürün Genel Bakışı

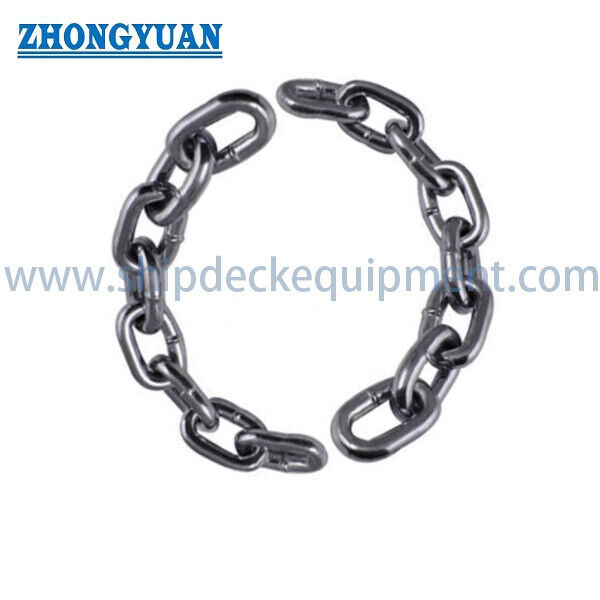

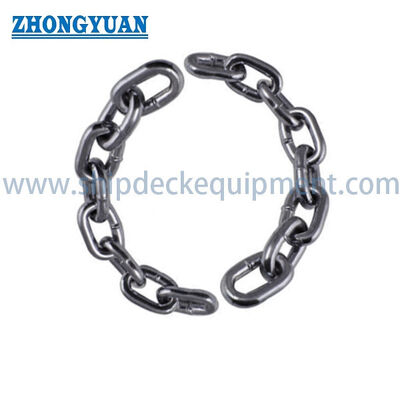

DIN 5685 kaynaklı yuvarlak çelik zincir, bariyerler, gevşek bileşenlerin tutulması, kayıp önleyici düzenekler, atölye organizasyonu veya benzeri yardımcı hizmetler için esnek bir çelik zincirin gerektiği genel amaçlı, kaldırma dışı uygulamalar için tasarlanmıştır. Zincir, kaynaklı yuvarlak çelik halkalardan oluşur ve kısa halkalı veya uzun halkalı geometride, montaj için seçilen halka çapı, iç uzunluk, dış genişlik, kaplama ve teslimat uzunluğu ile tedarik edilebilir.

Gemi veya endüstriyel kullanım için bu ürün, deniz kaldırma, demirleme, çekme, bağlama, kargo sabitleme veya vinç ekipmanı yerine yardımcı bir zincir olarak değerlendirilmelidir. Mevcut DIN 5685 serisi, test edilmemiş kaynaklı yuvarlak çelik zincirleri kapsar. Bu nedenle uygunluk, amaçlanan kaldırma dışı fonksiyona, çevresel maruziyete, boyutsal uyumluluğa ve satın alma spesifikasyonuna bağlıdır.

Ürün Kapsamı ve Güvenlik Sınırlaması

• Test edilmemiş zincir → standart bu ürün ailesi için test yükü testi gerektirmez.
• Kaldırma için değil → zincir sapanı, vinç zinciri, kaldırma ortamı veya yük taşıyan askı olarak kullanmayın.
• Demirleme zinciri, çekme zinciri, bağlama zinciri, konveyör zinciri, maden zinciri veya diğer uygulama özelinde test edilmiş zincir yerine geçmez.
• Herhangi bir tedarikçi referans yük rakamları, sertifikalı WLL, SWL, test yükü veya kaldırma kapasitesi olarak sunulmamalı veya yorumlanmamalıdır.

Hızlı Özellikler

• Standart ailesi: DIN 5685-1 uzun halka, DIN 5685-2 yarı uzun halka ve DIN 5685-3 kısa halka → satın alma siparişinde geçerli mevcut parçayı onaylayın.
• Yapı: kaynaklı yuvarlak çelik halkalar → zincir dişlileri için kalibre edilmemiş basit genel amaçlı zincir geometrisi.
• Tedarik edilen verilerdeki boyut aralığı: 2 ila 13 mm halka çapı → hafif yardımcı ve genel tutma düzeneklerini kapsar.
• Tedarik edilen tabloda ticari halka tanımlamaları: Tip A kısa halka ve Tip C uzun halka → gerekli DIN baskısı ve çizimi ile eşdeğerliği onaylayın.
• Yaklaşık kütle aralığı: 100 m başına 6 ila 345 kg, çapa ve halka adımına bağlı olarak → taşıma, paketleme ve nakliye ile ilgilidir.
• Kaplama seçenekleri: kendi renginde, siyah boyalı, çinko kaplı, sıcak daldırma galvanizli veya projeye özel kaplama → maruziyete ve aksesuar uyumuna göre seçin.
• Standart yük durumu: test edilmemiş → boyutsal ve malzeme uyumluluğu kaldırma onayı oluşturmaz.

Halka Tipleri ve Standart Seçimi

Tedarik edilen programdaki Tip A, daha kısa iç halka uzunluğunu kullanır. Bu, daha kompakt bir halka deseni ve birim uzunluk başına daha fazla halka üretir. Tip C, tedarik edilen programda aynı nominal çap için daha uzun iç halka uzunluğu ve 100 m başına daha düşük kütle kullanır.

Yeni siparişler için, tanımlama yalnızca A veya C'ye dayanmamalıdır. Gerekli halka çizimini ve geçerli DIN 5685 parçasını onaylayın: uzun halkalı zincir için DIN 5685-1, yarı uzun halkalı zincir için DIN 5685-2 veya kısa halkalı zincir için DIN 5685-3. Tarihi tek numaralı DIN 5685 baskıları, parça tabanlı seri ile değiştirilmiştir.

Ana Teknik Parametreler

Malzeme, Kaynak ve Yüzey Koruma

• Temel malzeme: siparişle teyit edilecek kaynaklanabilir çelik sınıfı; kesin sınıf ve teslimat durumu, istendiğinde teklifte, çizimde ve malzeme sertifikasında belirtilmelidir.
• Zincir çeliği referansı: DIN 17115, kaynaklı yuvarlak halkalı zincirler ve zincir bileşenleri için kullanılan çeliklerin mevcut DIN teknik teslimat standardıdır; uygulanabilirlik ve sınıf seçimi, sipariş edilen zincir spesifikasyonuna tabidir.
• Üretim formu: kaynaklı yuvarlak çelik halkalar; kaynak işlemi, kaynak kabul kriterleri ve muayene kapsamı üretici tarafından teyit edilecektir.
• Kendi renginde veya siyah boyalı kaplama, korozyon koruma gereksinimlerinin sınırlı olduğu kuru veya kontrollü yardımcı hizmetler için uygundur.
• Çinko kaplama veya sıcak daldırma galvanizleme korozyon direncini artırır, ancak zincir gözlerden, braketlerden veya bağlantı elemanlarından geçerken kaplama kalınlığı ve iç boşluklar kontrol edilmelidir.
• Paslanmaz çelik, alaşımlı çelik, yüksek mukavemetli çelik, ısıl işlem, toz boya veya özel renkler, DIN 5685'in doğal özellikleri değildir ve ayrı proje gereksinimleri olarak ele alınmalıdır.

Muayene ve Tedarik Kontrolü

• Boyutsal muayene: halka çapı d, iç uzunluk t, dış genişlik b ve sipariş edilen uzunluk.
• Görsel muayene: halka şekli, kaynak sürekliliği, zararlı keskin kenarlar, yüzey durumu ve uygulanabilir olduğunda kaplama kapsamı.
• Teslimat doğrulama: miktar, kütle veya uzunluk, kaplama, ambalajlama, tanımlama ve sipariş edilen belgeler.
• Malzeme sertifikası, boyutsal rapor, kaplama raporu veya ek testler, satın alma siparişine göre ayarlanabilir; otomatik olarak dahil değildir.
• Ek testler, tüm ürün kaldırma zinciri standardına göre tasarlanmadıkça, test edilmedikçe, işaretlenmedikçe ve sertifikalandırılmadıkça DIN 5685 yardımcı zincirini sertifikalı kaldırma zincirine dönüştürmez.

Seçim ve Sorgulama Rehberi

Adım 1: Gerçek kullanımı onaylayın ve zincirin kaldırma, vinç, demirleme ve güvenlik açısından kritik olmayan bir işlev için olduğunu açıkça belirtin.

Adım 2: Gerekli standart parçayı ve halka geometrisini onaylayın: kısa halka, yarı uzun halka veya uzun halka; A / C ticari tanımlamaları kullanıldığında geçerli çizimi sağlayın.

Adım 3: Halka çapı d, iç uzunluk t, dış genişlik b, gerekli toplam uzunluk, kesme uzunluğu toleransı ve herhangi bir bağlantı aksesuarını belirtin.

Adım 4: Malzeme sınıfını, kaplamayı, rengi, maruz kalma koşulunu ve çinko kaplama veya sıcak daldırma galvanizlemenin ayrı bir kaplama gereksinimine uyması gerekip gerekmediğini belirtin.

Adım 5: Muayene ve belge kapsamını onaylayın: boyutsal rapor, malzeme sertifikası, kaplama raporu, numune onayı veya gerekiyorsa üçüncü taraf tanıklığı.

Adım 6: Miktarı, paketleme yöntemini, teslimat yerini, gerekli teslimat süresini ve referans çizimini veya fotoğrafını sağlayın.

Uyumluluk ve Kullanım Notları

• Kelepçelerin, halkaların, braketlerin, göz plakalarının veya tutma pimlerinin açık açıklığını bitmiş halka boyutlarıyla karşılaştırın.
• Galvanizli halkaları küçük bağlantı elemanlarından zorlamayın; kaplama hasarı temel çeliği açığa çıkarabilir ve korozyon korumasını azaltabilir.
• Kalibre edilmiş bir zincir standardı belirtilmedikçe, dişliler veya cep tekerlekleri üzerinde sürekli çalışan uygulamalardan kaçının.
• Şiddetli korozyon, çatlak kaynaklar, deforme olmuş halkalar, aşırı aşınma veya amaçlanan yardımcı işlevle tutarsız hasar gösteren zinciri değiştirin.

Özel Nitelikler

• Ürün Kategorisi: Genel amaçlı kaynaklı yuvarlak çelik zincir → kaldırma veya yük taşıma hizmeti yerine yardımcı ve tutma işlevleri için kullanılır.
• Standart Ailesi: DIN 5685-1 / DIN 5685-2 / DIN 5685-3 → uzun, yarı uzun veya kısa halka geometrisine göre mevcut parçayı seçin.
• Ticari Tipler: Tip A kısa halka / Tip C uzun halka → çizim ve baskı onayı gerektiren müşteri tarafından sağlanan tanımlamalar.
• Nominal Çap: Tedarik edilen programda 2–13 mm → halka açıklığı ve aksesuar uyumluluğu ile birlikte seçin.
• Yapı: Kaynaklı yuvarlak çelik halkalar → kalibre edilmemiş yardımcı zincir yapısı.
• Yüzey Kaplaması: Kendi renginde / siyah boyalı / çinko kaplı / sıcak daldırma galvanizli / belirtilen kaplama → korozyon maruziyetini ve boyutsal boşluğu eşleştirin.
• Yük Durumu: Test edilmemiş → sertifikalı WLL, SWL, kaldırma, çekme, demirleme veya kargo sabitleme zinciri değildir.

Uygulamalar

Endüstriyel bariyerler | Gevşek bileşenlerin kayba karşı tutulması | Makine ve atölye korumaları | Depo yardımcı düzenekleri | Tarımsal genel amaçlı kullanım | Kaldırma, demirleme, çekme, bağlama, kargo sabitleme veya güvenlik açısından kritik yük içermeyen deniz güverte yardımcı hizmeti

Belgeler

Mevcut belgeler üretimden önce kararlaştırılmalı ve ticari uygunluk belgesi, malzeme sertifikası, boyutsal muayene raporu, kaplama raporu, paketleme listesi ve izlenebilirlik tanımlayıcısını içerebilir. Bu test edilmemiş ürün için kaldırma sertifikaları veya sınıflandırma topluluğu onayı ima edilmez.

Çizim ve Fotoğraflar

SSS

S1: DIN 5685 zinciri kaldırma veya zincir sapanı olarak kullanılabilir mi?

C1: Hayır. Mevcut DIN 5685 ailesi, test edilmemiş kaynaklı yuvarlak çelik zincirleri kapsar. Kaldırma ortamı, sapan zinciri, vinç zinciri veya yük taşıyan askı olarak kullanılmamalıdır.

S2: Tedarik edilen tablodaki Tip A ve Tip C arasındaki fark nedir?

C2: Tip A daha kısa iç halka uzunluğunu kullanırken, Tip C aynı nominal çap için daha uzun iç halka uzunluğunu ve 100 m başına daha düşük kütleyi kullanır. Siparişte ayrıca geçerli mevcut DIN 5685 parçası ve onaylanmış halka çizimi de belirtilmelidir.

S3: Dış mekan veya deniz ortamları için hangi yüzey kaplaması uygundur?

C3: Çinko kaplama veya sıcak daldırma galvanizleme, korozyona maruz kalma için genellikle kendi rengi veya siyah boyadan önce düşünülür, ancak son seçim hizmet ortamına, kaplama spesifikasyonuna, gerekli görünüme ve eşleşen bağlantı elemanlarından geçen boşluğa bağlıdır.
