DIN 763 Uzun Halka Yuvarlak Çelik Zincir | Test Edilmiş Kalibre Edilmemiş Genel Amaçlı Zincir
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Standart:: | DIN763; | Seviye:: | 40. Sınıf, U2, U1 vb. |
|---|---|---|---|
| Zincir Çapı:: | 13 mm ila 32 mm | Atış başına uzunluk:: | Özelleştirilmiş |
| Yapı:: | Flaş alın kaynaklı, | Tip:: | Açık Bağlantı, Çivili Bağlantı; |
| Ölçek:: | Kanıt yükü testi, Kopma yükü testi, Malzeme özelliği testi, | Yüzey işleme:: | Sıcak daldırma galvaniz, Elektrik galvanizli, Korozyon önleyici boyalı; |
| Sınıflandırma Sertifikası:: | TUV, ABS, DNV, LR, RINA, BV, diğer herhangi bir üçüncü taraf denetim sertifikası ve Değirmen Sertifi | Malzeme sınıfı:: | SUS 304, SUS 316, CM490, 20Mn2, Q235, Q195, |
| Vurgulamak: | din 763 çivisiz bağlantı zinciri,alman standardı çivisiz bağlantı zinciri,32mm paslanmaz çelik bağlama zinciri |
||
Ürün Açıklaması

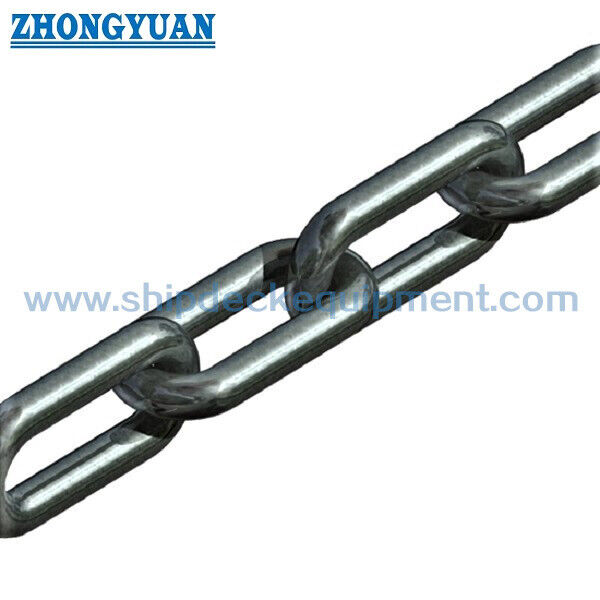

DIN 763 Uzun Halka Yuvarlak Çelik Zincir | Test Edilmiş Kalibre Edilmemiş Genel Amaçlı Zincir
Ürün Genel Bakışı
DIN 763 uzun halkalı yuvarlak çelik zincir, daha büyük net halka açıklığının ve metre başına daha düşük halka sayısının faydalı olduğu genel teknik kullanımlar için kaynaklı, test edilmiş, kalibre edilmemiş bir zincirdir. Uzun adım, pratik konektör boşluğu ve esnek yönlendirme sağlarken, kalibre edilmemiş geometri, cep tekerlekleri, kalibre edilmiş zincir tahrikleri veya eşleştirilmiş adım ve sertifikalı kaldırma zinciri sınıfları gerektiren kaldırma sistemleri için seçilmemesi gerektiği anlamına gelir.
Denizcilik tedariki için zincir, malzeme, korozyon koruması, test temeli ve proje kabulüne tabi olarak genel sabitleme, güvenlik bariyerleri, ekipman tutma ve diğer kaldırma dışı görevler için düşünülebilir. Ayrı olarak onaylanmış ürün standardı, tasarım yükü, test ve onay kapsamı olmadıkça, sınıf onaylı bir çapa zinciri, birincil bağlama zinciri, şamandıra bağlama zinciri veya kaldırma zinciri olarak tanımlanmamalıdır.
Hızlı Özellikler
- Standart temeli: DIN 763:1990-12 → test edilmiş, kalibre edilmemiş, uzun halkalı yuvarlak çelik zincirler için resmi tanım.
- Yapılandırma: Açık, saplamasız, kaynaklı yuvarlak halkalı zincir → uzun iç adım konektör boşluğu sağlar ve metre başına halka sayısını azaltır.
- Yayınlanan DIN nominal aralığı: 1990 baskısında 4–16 mm → bu aralığın dışındaki tedarik edilen boyutlar, uyumluluk onaylanana kadar DIN 763 deseni / özel boyutlar olarak ele alınmalıdır.
- Ana seçim boyutları: Nominal çap d, iç adım t, dış genişlik b2 ve metre başına kütle → konektör boyutu, boşluk ve gerekli zincir uzunluğu ile karşılaştırın.
- Üretim yöntemi: Flaş-butt kaynaklı halka yapısı → kaynak tutarlılığı, halka geometrisi ve dayanım testi önemli kalite kontrol noktalarıdır.
- Malzeme seçenekleri: Siparişe bağlı olarak karbon-manganez çeliği veya paslanmaz çelik → tedarik edilen verilerde Q195, Q235, CM490, 20Mn2, SUS 304 ve SUS 316 listelenmiştir; tam sınıf eşdeğerliği onay gerektirir.
- Yüzey işlemi: Kendi rengi, boyalı, elektro galvanizli veya sıcak daldırma galvanizli → korozyon maruziyetine ve boyutsal gereksinimlere göre seçin.
- Yük terminolojisi: Çalışma yükü, test yükü ve kopma yükü ayrı ayrı tedarik edilen değerlerdir → onaylanmış bir temel olmadan kaldırma WLL'sine veya çapa zinciri sınıfına dönüştürülmemelidir.
Ana Teknik Parametreler
| Zincir Boyutu | İç Uzunluk | Dış Genişlik | Çalışma Yükü | Test Yükü | Kopma Yükü | Metre Başına Ağırlık | |||
| mm | mm | mm | mm | mm | mm | kg | N | N | kg |
| 2 | 0.5 | 22 | 1 | 8 | 0.4 | 25 | 800 | 1250 | 0.06 |
| 2.5 | 24 | 1.1 | 10 | 0.5 | 40 | 800 | 2000 | 0.1 | |
| 3 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15 | |
| 3.5 | 28 | 1.3 | 14 | 0.7 | 80 | 1540 | 3850 | 0.2 | |
| 4 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27 | |
| 4.5 | 34 | 1.7 | 18 | 0.9 | 128 | 2500 | 6300 | 0.35 | |
| 5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43 | |
| 5.5 | 38.5 | 1.8 | 22 | 1.1 | 195 | 3800 | 9500 | 0.52 | |
| 6 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63 | |
| 7 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86 | |
| 8 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1 | |
| 8.5 | 56 | 2.8 | 34 | 1.7 | 460 | 9000 | 22500 | 1.25 | |
| 9 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41 | |
| 10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75 |
| 11 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11 | |
| 12 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55 | |
| 13 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95 | |
| 16 | 100 | 5 | 64 | 32 | 1600 | 33000 | 100000 | 4.45 | |
| 18 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65 | |
| 19 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25 | |
| 20 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7 | |
| 22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55 | |
| 25 | 140 | 6.6 | 85 | 4.2 | 4090 | 81700 | 245000 | 10.9 | |
| 28 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9 | |
| 32 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2 | |
Seçim ve Sorgulama Rehberi
Adım 1: Gerçek görevi ve DIN 763 genel amaçlı zincirin kabul edilebilir olup olmadığını onaylayın. Zincirin denizcilik sabitleme, bariyer, tutma, statik asma veya başka bir kaldırma dışı işlev için olduğunu açıkça belirtin.
Adım 2: Nominal çap d, iç adım t, dış genişlik b2, toplam uzunluk veya atım başına uzunluk, uç halka düzenlemesi, konektör boyutu ve gerekli boyutsal toleransı onaylayın.
Adım 3: Malzeme sınıfını, gerekli mekanik özellikleri, ısıl işlem durumunu ve sipariş edilen her boyutun DIN 763'e uyması gerekip gerekmediğini veya DIN 763 deseni / özel boyut olarak tedarik edilebileceğini onaylayın.
Adım 4: Yüzey durumunu ve maruziyeti onaylayın: kendi rengi, anti-korozyon boyası, elektro galvanizli, sıcak daldırma galvanizli veya paslanmaz çelik, herhangi bir kaplama kalınlığı gereksinimi dahil.
Adım 5: Teklif öncesi denetim ve dokümantasyon kapsamını onaylayın: malzeme sertifikası, üretici test sertifikası, dayanım yükü testi, kopma yükü testi, üçüncü taraf tanığı veya anlaşmaya tabi sınıf ile ilgili onay.
Adım 6: Miktar, paketleme şekli, teslimat yeri, gerekli teslimat süresi, uygulama çizimi, zincir uç detayları ve mevcutsa referans fotoğrafları sağlayın.
Yapı
Yuvarlak çelik halka | Uzun iç adım | Açık saplamasız halka | Flaş-butt kaynaklı eklem | Kalibre edilmemiş geometri | Belirtilen yüzey kaplaması | Kesilmiş uzunluk veya özelleştirilmiş atım uzunluğu
Kaynak, Test ve Kalite Avantajları
- Uzun halka geometrisi, konektör uyumluluğunun doğrulanmasına tabi olarak, karşılaştırılabilir kısa halkalı bir zincire göre kancalar, kancalar, konektörler ve yönlendirme için daha büyük bir net açıklık sağlar.
- Flaş-butt kaynağı sürekli kaynaklı bir halka oluşturur; üretim kontrolü kaynak şişkinliği, ısıdan etkilenen bölge durumu, halka şekli ve zararlı keskin kenarların giderilmesine odaklanmalıdır.
- d, t ve b2'nin boyutsal denetimi, konektör uyumluluğunu ve tutarlı metre başına kütleyi desteklerken, DIN 763'ün kalibre edilmemiş bir zincir standardı olduğu kabul edilir.
- Dayanım yükü ve kopma yükü testleri, anlaşılan test planına göre düzenlenebilir; test sıklığı, numune temeli, kabul kriterleri ve tanık kapsamı sipariş emrinde belirtilmelidir.
- Malzeme seçimi ve ısıl işlem, gerekli mekanik özelliklere göre eşleştirilmelidir. Hafif çelik, daha yüksek mukavemetli C-Mn çeliği ve paslanmaz çelik varyantları, doğrulanmamış tek bir yük tablosunu paylaşmamalıdır.
- Galvanizleme veya kaplama korozyon direncini artırır, ancak kaplama yöntemi ve kalınlığı, boyutsal boşluk, yüzey durumu ve servis ortamı göz önünde bulundurularak seçilmelidir.
- Parti tanımlaması, malzeme izlenebilirliği ve test kayıtları, standart teslimat olarak varsayılmak yerine, anlaşılan dokümantasyon kapsamına göre dahil edilebilir.
Özel Nitelikler
- Standart: DIN 763:1990-12 → genel teknik kullanım için test edilmiş, kalibre edilmemiş, uzun halkalı yuvarlak çelik zincir.
- Standart Durumu: 1990 baskısı DIN Media tarafından güncel olarak listelenmiştir → DIN 763:2026-03 bir taslaktır ve nihai yayınlanmış standart olarak teklif edilmemelidir.
- Tip: Açık, saplamasız, uzun halkalı zincir → halkanın içine saplama takılmamıştır.
- Nominal Çap: Yayınlanan 1990 standart aralığında 4–16 mm → 2–32 mm tedarikçi aralığı, boyut bazında onay gerektirir.
- Malzeme: Tedarik edilen verilerde listelenen Q195 / Q235 / CM490 / 20Mn2 / SUS 304 / SUS 316 → tam eşdeğer spesifikasyon ve mekanik özellikler teyit edilecektir.
- Isıl İşlem: Malzemeye ve hedef özelliklere göre → daha yüksek mukavemetli sınıflar için ısıl işlem döngüsü ve kabul değerleri belirtilmelidir.
- Yüzey İşlemi: Boyalı / elektro galvanizli / sıcak daldırma galvanizli / paslanmaz kaplama → maruziyete ve kaplama spesifikasyonuna göre seçin.
- Test: Anlaşılan kapsama göre malzeme testi / dayanım yükü testi / kopma yükü testi → test temeli ve numune alma sıklığı teyit edilecektir.
- Kullanım Kısıtlaması: Genel amaçlı kaldırma dışı zincir → ayrı onay olmadan kaldırma zinciri, sertifikalı çapa zinciri veya sınıf onaylı bağlama zinciri olarak tanıtılmamalıdır.
Nasıl Çalışır
Tutma veya bağlama kuvveti uç bağlantı elemanından girer → Yuvarlak halkalar eklemlenir ve çekme kuvvetini kaynaklı zincir aracılığıyla iletir → Uzun adım konektör ve yönlendirme boşluğu sağlar → Anlaşılan testler tedarik edilen partiyi doğrular → Yüzey koruması çalışma ortamı için seçilir
Uygulamalar
Genel denizcilik sabitleme | Güverte güvenlik zincirleri ve bariyerleri | Ekipman tutma | Endüstriyel ve tarımsal genel amaçlı zincir | Kaldırma dışı statik zincir tertibatları | Onaylanmış proje görevleri için özelleştirilmiş zincir uzunlukları
Sertifikalar ve Avantajlar
Denetim ve dokümantasyon, proje gereksinimine, malzeme izlenebilirliğine, anlaşılan test planına ve onay prosedürüne göre düzenlenebilir. Teklif ve siparişte yer almadığı sürece sınıf veya üçüncü taraf sertifikası varsayılmamalıdır.
Sertifika / denetim seçenekleri, önceden onaylanmak kaydıyla: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, TÜV, üçüncü taraf denetimi ve Üretici Test Sertifikası.

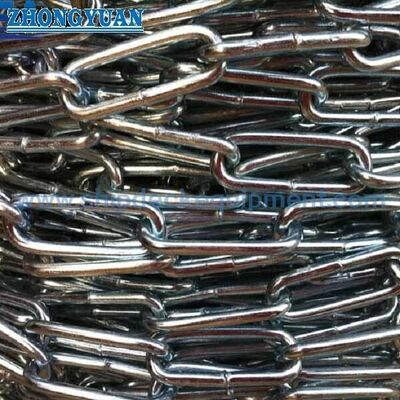

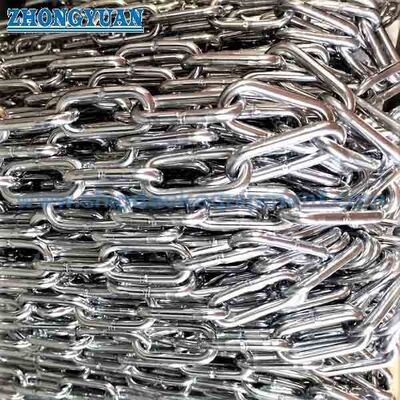

Çizim ve Fotoğraflar
SSS
S1: DIN 763 uzun halkalı zincir kaldırma için uygun mudur?
C1: Çalışma, test ve kopma yükleri gösterildiği için sadece baş üstü kaldırma zinciri olarak seçilmemelidir. Kaldırma kullanımı, ilgili kaldırma zinciri standardını, sınıfını, tasarım faktörünü, işaretlemesini, testini ve sertifikasını gerektirir.
S2: 2 mm'den 32 mm'ye kadar her boyut DIN 763 olarak tanımlanabilir mi?
C2: Yayınlanan DIN 763:1990-12 kapsamı genellikle 4 mm ila 16 mm nominal çaplarla tanımlanır. Bu aralığın dışındaki boyutlar, ilgili çizim ve test belgeleriyle boyutsal ve mekanik uyumluluk onaylanana kadar DIN 763 deseni veya özel uzun halkalı zincir olarak tanımlanmalıdır.
S3: Güvenilir bir teklif için hangi bilgi gereklidir?
C3: Uygulama, nominal çap, halka boyutları, toplam uzunluk veya atım uzunluğu, uç halka düzenlemesi, malzeme, ısıl işlem, yüzey kaplaması, gerekli çalışma / test / kopma yükü temeli, denetim kapsamı, miktar, paketleme, varış yeri ve teslimat süresini onaylayın.
