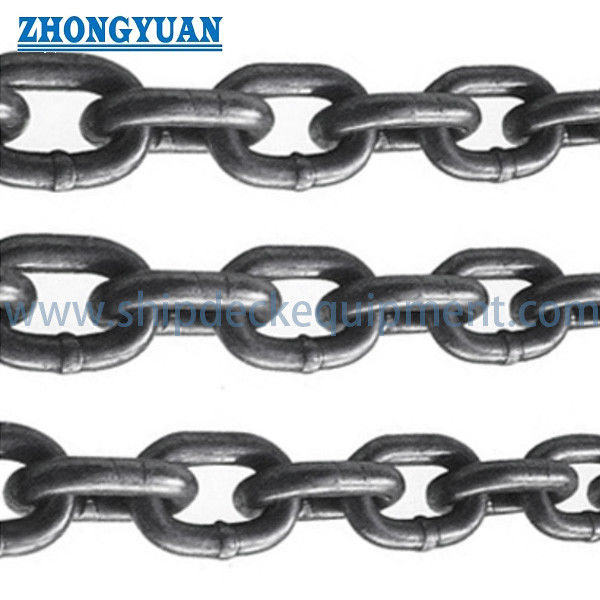

DIN 764 yuvarlak çelik bağlantı taşıyıcı zinciri.
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Tip: | Çarpıştırılmış bağlantı zinciri | Malzeme: | Alaşımlı Çelik, Yüksek Çekme, Isıl İşlem Görmüş. |
|---|---|---|---|
| Yüzey İşlem: | Çinko Kaplama, Siyah Boyalı, Sıcak Daldırma Galvaniz, Toz Boya | Yapı: | Flaş Alın Kaynaklı Zincir |
| Özellik: | Isıya Dayanıklı | Zincir Boyutu: | 4 mm'den 26 mm'ye |
| Renk: | Kendinden Renkli, Kırmızı, Yeşil veya isteğinize göre | Başvuru: | Gemi, Demir Çelik Sanayi, Petrol Kimya Sanayi, Kömür Madeni |
| Vurgulamak: | Alman Standardı DIN 764 Zincir,DIN 764 Yuvarlak Çelik Bağlantı Zinciri,Konveyörler için DIN 764 Bağlantı Zinciri |
||
Ürün Açıklaması
DIN 764 yuvarlak çelik bağlantı taşıyıcı zinciri.
Ürün Genel Görünümü
DIN 764 yuvarlak çelik bağlantı zinciri, öncelikle sürekli zincir taşıyıcılarında çekiş elementi olarak kullanılan kaynaklı, kalibreli bir zincirdir.Zincirin bir zincir tekerleğine bağlanması gerektiğinde uzunluk ve çoklu bağlantı ölçümleri önemlidir., cep tekerleği, rehberlik veya rulo sistemi tırmanma, bağlama veya eşit olmayan yük aktarımı olmadan.
Mevcut DIN 764 serisi, sınıf 3 için DIN 764-1 ve sınıf 5 için DIN 764-2 olarak bölünmüştür, her ikisi de t = 3,5 x d nominal bir tonlama ile. The supplied 4-26 mm table represents a legacy or commercial DIN 764 dimensional series and should not be presented as the complete current DIN 764-1 / DIN 764-2 size and mechanical-property table without checking the purchased standard edition.
Mevcut DIN 764 Standart Konumu
DIN 764-1:2010-10 ve DIN 764-2:2010-10, zincir taşıyıcılarında kullanılan test edilmiş, ince toleranslı yuvarlak çelik bağlantı zincirleri için mevcut Alman standartlarıdır.Eski DIN 764-11 992 sınıf 2 belgesinin geri çekilmesi; sınıf 2 taşıyıcı veya kova-asansör uygulamaları, DIN 5696-1 dahil olmak üzere geçerli mevcut standarda karşı kontrol edilmelidir.
DIN 764 zincirleri, kaldırma zincirleri, kaldırma zincirleri, zincir sargıları veya yük güvence zincirleri değildir.
Hızlı Özellikler
- Ürün türü: Kalibreli kaynaklı yuvarlak çelik bağlantı zinciri → sürekli taşıyıcı sistemlerinde çekiş elementi olarak kullanılır.
- Mevcut DIN sınıfları: DIN 764-1'de sınıf 3 ve DIN 764-2'de sınıf 5 → tam sınıf, konveyör tasarımından ve satın alınan standarttan seçilmelidir.
- Eski olarak sağlanan boyut aralığı: 4 ila 26 mm çubuk çapı → yedekleme ve ticari boyut referansı için kullanışlıdır, ancak otomatik olarak mevcut DIN aralığının tamamını içermez.
- Nominal geometri: Orta tonluk yuvarlak bağlantı biçimi, genel olarak t = 3.5 x d mevcut standartta → zincir boyutu çapı, tonluk, genişlik ve ölçüm uzunluğu ile eşleşmelidir.
- Tolerans seçimi: Zincir tekerleği ve rulo uygulamaları, belirtilen tolerans sınıfına göre farklı ölçüm uzunluğu kontrolünü gerektirir → üretim öncesi sınıfı ve ölçüm temelini onaylayın.
- Üretim yöntemi: Kalibrasyon ve test ile şekillendirilmiş ve flash-butt kaynaklı bağlantılar → kaynak profili ve boyutsal tekrarlanabilirlik, tahrik bağlantısını etkiler.
- Sağlanan kırma yükü aralığı: 7 ila 320 kN → sağlanan tabloya göre yıkıcı bir sınır, izin verilmeyen çalışma gücü veya kaldırma kapasitesi.
- Yüzey kaplama: Kendi rengi, siyah kaplama, çinko kaplama, sıcak dip galvanize veya proje kaplama → tamamlama uygunluğu kaliteye, ısı işlemine, aşınmaya, uygunluğa ve hizmet ortamına bağlıdır.
Ana teknik parametreler
| Boyut ((d) | İç Uzunluk ((t) | İç genişliği (b1) | Dış Genişliği (b2) | 11 bağlantı başına uzunluk | 100 metre başına ağırlık | Yükü Kırmak | Test yükü | |||
| mm | ± mm | mm | ± mm | mm | mm | mm | ± mm | Kilo | - Bilmiyorum. | Kilo |
| 4 | 0.20 | 16 | 0.30 | 5 | 14 | 176 | 1.60 | 31.3 | 7 | 400 |
| 0.20 | 0.90 | |||||||||
| 5 | 0.20 | 18 | 0.40 | 7 | 18.2 | 198 | 1.80 | 51.4 | 11.8 | 680 |
| 0.20 | 1.00 | |||||||||
| 6 | 0.20 | 21 | 0.50 | 8 | 21.5 | 231 | 2.00 | 74.0 | 16.5 | 850 |
| 0.20 | 1.10 | |||||||||
| 8 | 0.20 | 28 | 0.50 | 11 | 29 | 308 | 2.20 | 131.5 | 32 | 1680 |
| 0.30 | 1.20 | |||||||||
| 10 | 0.30 | 35 | 0.60 | 14 | 36 | 385 | 2.70 | 200 | 50 | 2630 |
| 0.30 | 1.50 | |||||||||
| 12 | 0.30 | 42 | 0.60 | 16 | 41 | 462 | 3.20 | 298 | 70 | 3680 |
| 0.30 | 1.80 | |||||||||
| 13 | 0.40 | 45 | 0.70 | 18 | 47 | 495 | 3.50 | 350 | 80 | 4200 |
| 0.40 | 2.00 | |||||||||
| 14 | 0.45 | 49 | 0.75 | 20 | 48 | 539 | 3.80 | 406 | 92 | 4830 |
| 0.45 | 2.00 | |||||||||
| 16 | 0.50 | 56 | 0.90 | 22 | 58 | 616 | 4.30 | 520 | 125 | 6700 |
| 0.50 | 2.80 | |||||||||
| 18 | 0.80 | 63 | 1.00 | 24 | 65 | 693 | 4.70 | 650 | 160 | 8400 |
| 0.50 | 2.80 | |||||||||
| 20 | 1.00 | 70 | 1.10 | 27 | 72 | 770 | 5.40 | 820 | 200 | 10000 |
| 0.60 | 3.20 | |||||||||
| 23 | 1.20 | 80 | 1.30 | 31 | 83 | 880 | 6.20 | 1100 | 250 | 13000 |
| 0.70 | 3.50 | |||||||||
| 26 | 1.30 | 91 | 1.50 | 35 | 94 | 1001 | 7.00 | 1400 | 320 | 16000 |
| 0.80 | 4.00 | |||||||||
Zincir Geometri ve Sürücü Eşleşimi
- Çubuk çapı d, nominal zincir boyutunu tanımlarken, pitch t ardışık bağlantılar arasındaki bağlantı aralıklarını kontrol eder.
- B1 iç genişliği, montajlar, kılavuzlar, kazık bağlantıları veya çiftleme bileşenleri için gerekli boşluğu sağlamalıdır.
- B2 genişliğinin dışında zincir tekerlek cebini, rehber rayı, ruloyu, kabuk ve çevresindeki taşıyıcı yapısını temizlemek gerekir.
- 11 bağlantı üzerinde ölçülen uzunluk, biriken tonlama hatasını kontrol eder. Aşırı ölçüm uzunluğu sapması zincir tekerleğinin tırmanmasına, darbe yüklemesine, eşit olmayan aşınmaya ve zayıf yük paylaşımına neden olabilir.
- Paralel zincir iplikleri için, çarpıklık ve eşit olmayan yük dağılımını azaltmak için eşleşen uzunluk, eşit bağlantı sayısı, ortak kalibrasyon temeli ve belirlenmiş çiftleme belirtilmelidir.
- Mevcut zincir tekerlekleri, yedek zincir sipariş etmeden önce cep aşınması, pitch büyümesi, yanlış hizalama ve diş veya cep hasarı için kontrol edilmelidir.
Üretim, Kalibrasyon ve Test
- Yuvarlak çelik çubuk kesilmiş, ısıtılmış veya gerektiği gibi şekillendirilmiş, bağlantı şeklinde bükülmüş ve onaylanmış bir yanıp sönen veya eşdeğer kaynak işlemi ile kapatılmıştır.
- Kaynatma bozulması ve bağlantı profili, eklemin bitişik bağlantılara, zincir tekerleklerine, kılavuzlara veya takıntılara müdahale etmemesi için kontrol edilmelidir.
- Kalibrasyon, kaynaktan ve gerekli herhangi bir ısı işleminden sonra pitch ve multi-link ölçüm uzunluğunu kontrol eder.
- Mekanik özellikler, seçilen DIN sınıfına, çelik kimyasal yapısına, ısı işlemine, bağlantı boyutuna ve geçerli standart baskıya bağlıdır.
- Deneme ve denetim boyut doğrulama, üretim kanıtı testi, temsilci kırılma testi, bükme veya uzatma kontrolü, kaynak denetimi, malzeme izlenebilirliği,ve onaylanmış standart ve sipariş kapsamına göre işaretleme.
- DIN 685-3, test edilen yuvarlak çelik bağlantı zincirleri için mevcut Alman referansını sağlarken, DIN 685-4, işaretleme ve test sertifikalarını kapsar.Uygulanabilirliği satın alma spesifikasyonunda onaylanmalıdır..
Yüzey bitirme ve hizmet koşulları
• Boyut uygunluğu ve aşınma temasının kalın bir koruyucu kaplamadan daha önemli olduğu durumlarda kendi rengi veya siyah kaplama zinciri genellikle seçilir.
• Elektro-zink kaplama depolama ve atmosferik korozyon direncini artırabilir, ancak abrazif taşıyıcı temasında kaplamanın dayanıklılığı sınırlıdır.
• Sıcak daldırma galvanizasyonu daha kalın bir kaplama ekler ve boyut tahsisatı, bağlantı eklemleri, zincir tekerleğine uygunluk, çelik sınıfı uygunluk ve işleme sonrası denetim için değerlendirilmelidir.
• Toz kaplama veya renkli boya, tanımlamayı ve korozyon korumasını destekleyebilir, ancak rulman ve temas yüzeylerindeki kaplama hızlı bir şekilde yıpranabilir.
• Yüksek sıcaklık, kimyasal olarak agresif, madencilik, deniz veya petrol hizmetleri ortamlarında, sıcaklık, korozyon, aşınma, kirlilik,ve yanma riski gereksinimleri ayrı ayrı belirtilmelidir.DIN 764 uyumluluğu tek başına ısı veya kimyasal dayanıklılığı oluşturmaz.
Seçim ve Soruşturma Rehberi
Adım 1: Gerekli standart sürümü ve kaliteyi doğrulayın: DIN 764-1 sınıf 3, DIN 764-2 sınıf 5 veya mevcut bir zincir örneği veya çizime dayalı eski bir yedek.
Adım 2: Zincir boyutu d, tonlama t, iç genişliği b1, dış genişliği b2, 11 bağlantı ölçüm uzunluğu, tolerans sınıfı, toplam uzunluk ve bağlantı sayısı.
Adım 3: Taşıyıcı türünü, zincir tekerleği veya rulo düzenini, tekerlek cebinin boyutlarını, paralel ipliklerin sayısını, çalışma hızını, yönünü ve montaj detaylarını belirtin.
Adım 4: Maksimum çalışma zinciri kuvveti, çalıştırma ve tıkanıklık yükleri, çalışma döngüsü, sıcaklık, aşınma, korozyon, taşınan malzeme ve gerekli tasarım faktörünü doğrulayın.
Adım 5: Çelik sınıfını, ısı işlemini, sertliği veya kabuk sertleştirme gereksinimini, kaynak işlemini, dayanıklılık testini, kırılma testi örneğini, boyut denetimini, işareti ve sertifika kapsamını doğrulayın.
Adım 6: Yüzey tedavisini, eşleşen çift gereksinimini, kesim uzunluğunu veya rulo / tambur ambalajını, miktarı, varış yerini, gerekli teslimat süresini doğrulayın.ve mevcutsa, orijinal zincir veya zincir tekerleği çizimini sağlayın..
Yapı
Round steel open links | Medium-pitch geometry | Flash-butt welded joint | Calibrated pitch | Controlled inside and outside width | Measured 11-link gauge length | Straight or matched chain strands | Optional project-specific attachments
Nasıl Çalışır?
Drive unit rotates the chain wheel or moves the conveyor mechanism → Calibrated links engage the wheel pockets or travel over rollers → Tensile force is transferred through alternating round links → Guides and attachments control the conveyed load → Matched geometry maintains repeatable engagement and limits pitch-related impact
Başvurular
Chain conveyors | Scraper conveyors | Trough conveyors | Selected bucket-elevator arrangements subject to the correct standard | Steel and bulk-material plants | Mining and mineral-handling equipment | Process-industry conveyors | Marine and shipboard conveyor systems subject to project approval
Sertifikalar ve Belgelendirme
Malzeme sertifikaları, boyut denetim raporları, üretim kanıtı test kayıtları, temsili kırılma testi raporları, ısı işleme kayıtları, kaynak denetimi, kaplama kayıtları,ve işaretleme belgelerinin seçilen DIN bölümüne ve kabul edilen sipariş kapsamına göre düzenlenebilir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.
Çizim ve Fotoğraflar
Sık Sorulan Sorular
S1: DIN 764 zinciri kaldırma, kaldırma veya zincir sargıları için uygun mu?
A1: DIN 764 numaralı konveyör zinciri, zincirli konveyörlerde çekiş unsuru olarak tasarlanmıştır.
S2: Mevcut DIN 764 sınıf 3 ve sınıf 5 zinciri arasındaki fark nedir?
A2: DIN 764-1 sınıf 3'ü ve DIN 764-2 sınıf 5'i kapsar. Konveyör tasarımından ve satın alınan standarttan uygun parçayı seçin.Geçerli DIN 764 olarak 2. sınıfı onaylanmış bir miras veya yedekleme temeli olmadan pazarlamayın..
S3: 4-26 mm ticari DIN 764 tablosu mevcut standart tablo olarak kullanılabilir mi?
A3: Hayır. Sadece eski veya ticari bir referans olarak kullanın ve DIN 764-1 / DIN 764-2 ve onaylanmış konveyör çizimine göre boyutları, sınıfları, kanıt kuvvetlerini, kırma kuvvetlerini ve toleranslarını doğrulayın.
