Deniz Demirli ve Açık Deniz Bağlama Sistemleri İçin Dövme ve Döküm Çelik Çapa Zinciri Aksesuarları
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Malzeme: | Dövme, Döküm, Haddelenmiş Çubuk | Çap: | 12,5 mm'den 162 mm'ye |
|---|---|---|---|
| Sona ermek: | Siyah boyalı veya sıcak daldırma galvanizli | Seviye: | U2, U3, RQ3/NVR3, RQ3S/NVR3S, RQ4/NVR4 |
| deniz sertifikası: | CCS, ABS, LR, NK, RS, DNV-GL, KR, BV, RINA | ||
| Vurgulamak: | Şamandıra Kelepçe Çapa Zinciri Aksesuarları,ISO9001 Çapa Zinciri Aksesuarları,CCS Çapa ve Çapa Zinciri |
||
Ürün Açıklaması
Dövme ve Döküm Çelik Çapa Zinciri Aksesuarları Deniz Demirleme ve Açık Deniz Bağlama Sistemleri İçin
Ürün Genel Bakışı
Bu ürün yelpazesi, gemi demirleme ve açık deniz bağlama sistemlerinde zincir düzeneklerini bağlamak, sonlandırmak, döndürmek, büyütmek veya uyarlamak için kullanılan çelik çapa zinciri aksesuarlarını kapsar. Mevcut ürünler arasında Kenter kancaları, birleştirme kancaları, uç kancaları, dönerler, döner kancalar, şamandıra kancaları, döner grupları, plakalar, ortak halkalar, büyütülmüş halkalar, uç halkalar ve projeye özel bağlantı bileşenleri bulunur.
Aksesuarlar, şirket içi üretilmiş ürünler olarak sunulmak yerine, nitelikli çapa zinciri üretim ortakları aracılığıyla tedarik edilir. Seçim, nominal zincir çapı, zincir sınıfı, eşleşen halka geometrisi, deneme ve kopma yükü gereksinimleri, pim düzeni, malzeme rotası, ısıl işlem, muayene kapsamı ve sınıflandırma belgelerine dayanmaktadır. Stok durumu, acil gemi onarımı veya değişim taleplerini destekleyebilir, ancak tekliften önce gerçek ürün, sınıf, boyutlar, işaretlemeler ve sertifika grubu teyit edilmelidir.

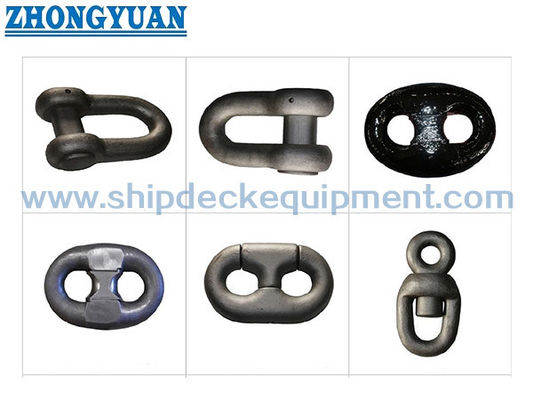

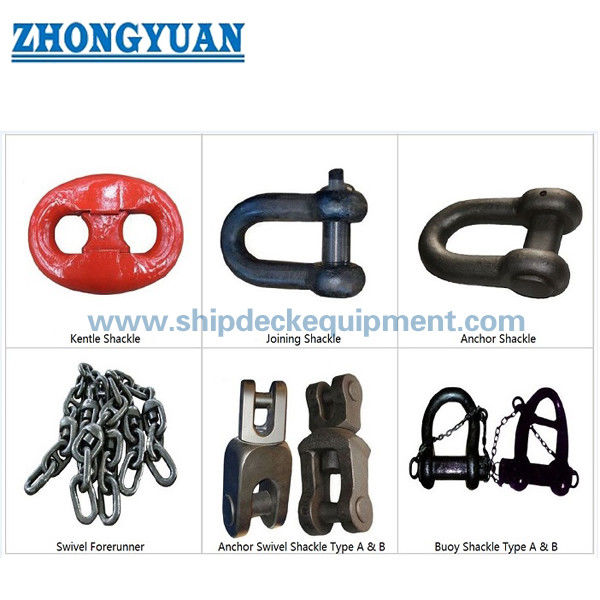

Mevcut Aksesuar Tipleri
Kenter kancası | Birleştirme kancası | Uç kancası | Döner | Döner kancası | C şeklinde bağlantı kancası | İnce Kenter kancası | Kilitli pimli kanca | Armut şeklinde kanca | Şamandıra kancası | Döner grubu | Üçgen plaka | Yuvarlak halka | Ortak halka | Uç halkası | Büyütülmüş halka | Studsuz halka | Özel şekilli bağlantı halkası
Hızlı Özellikler
- Ürün kategorisi: Çapa zinciri ve bağlama zinciri aksesuarları → zincir düzeneklerini tamamlamak veya değiştirmek için kullanılır, genel kaldırma donanımı olarak değil.
- Nominal çap aralığı: 12,5–162 mm tedarik aralığı olarak → nihai bulunabilirlik aksesuar tipine, sınıfına, üretici onayına ve stok durumuna bağlıdır.
- Malzeme rotaları: dövme çelik, dökme çelik veya haddelenmiş çubuk konstrüksiyon → izin verilen işlem aksesuar tasarımına ve geçerli sınıf kuralına bağlıdır.
- Deniz çapa zinciri sınıfları: sağlanan bilgilerde belirtilen U2 / U3 → her ürün için kesin sınıf tanımı ve sertifika kapsamı teyit edilmelidir.
- Açık deniz bağlama sınıfları: R3 / R3S / R4 mevcut olarak belirtilmiştir → açık deniz sınıfları ayrı onaylı üretim, ısıl işlem, test ve izlenebilirlik gerektirir.
- Yüzey koruması: siyah boyalı veya sıcak daldırma galvanizli → kaplama seçimi zincir hizmetini, boyutsal uyumu, muayene sırasını ve proje spesifikasyonunu dikkate almalıdır.
- Detaylı şamandıra kancası aralığı: nominal zincir çapı 38–90 mm → tedarik edilen referans tablosu Grade M2 / M3 test yüklerini ve Tip A / Tip B ağırlıklarını içerir.
- Tedarik ve belgeler: stok veya proje siparişi → üretici, malzeme, test, NDE ve sınıf belgeleri yalnızca teyit edilmiş sipariş kapsamına göre mevcuttur.
Ana Teknik Parametreler
|
Nominal Zincir Çap (mm) |
d | L | L1 | B | B2 | D |
Grade M2 Test Yükü KN (T) |
Grade M3 Test Yükü KN (T) |
TİP-A Ağırlık (kg) |
TİP-B Ağırlık (kg) |
| 38 | 56 | 395 | 375 | 150 | 372 | 113 | 580.6(59.2) | 812.0(82.8) | 27.8 | 26.0 |
| 40 | 58 | 406 | 384 | 375 | 118 | 640.4(65.3) | 896.3(91.4) | 31.2 | 29.9 | |
| 42 | 59 | 416 | 394 | 379 | 125 | 703.1(71.7) | 980.7(100) | 35.2 | 34.0 | |
| 44 | 62 | 427 | 404 | 396 | 130 | 768.8(78.4) | 1079(110) | 40.6 | 39.3 | |
| 46 | 64 | 438 | 410 | 401 | 136 | 836.5(58.3) | 1167(119) | 45.9 | 44.5 | |
| 48 | 67 | 458 | 429 | 160 | 421 | 141 | 908.l (92.6) | 1275(130) | 52.4 | 50.6 |
| 50 | 70 | 470 | 440 | 430 | 148 | 980.7(100) | 1373(140) | 59.4 | 56.9 | |
| 52 | 73 | 490 | 460 | 170 | 450 | 153 | 1059(108) | 1481(151) | 66.9 | 64.2 |
| 54 | 76 | 504 | 472 | 457 | 161 | 1138(116) | 1589(162) | 74.3 | 71.5 | |
| 56 | 78 | 524 | 491 | 477 | 165 | 1216(124) | 1706(174) | 83.0 | 80.0 | |
| 58 | 81 | 538 | 503 | 492 | 172 | 1294(132) | 1814(185) | 92.5 | 89.3 | |
| 60 | 84 | 549 | 513 | 180 | 500 | 177 | 1383(141) | 1942(198) | 102 | 98.7 |
| 62 | 87 | 561 | 525 | 508 | 184 | 1471(150) | 2059(210) | 113 | 109 | |
| 64 | 90 | 594 | 556 | 537 | 189 | 1559(159) | 2187(223) | 123 | 119 | |
| 66 | 92 | 606 | 566 | 545 | 195 | 1657(169) | 2314(236) | 136 | 131 | |
| 68 | 95 | 617 | 576 | 552 | 200 | 1746(178) | 2452(250) | 148 | 143 | |
| 70 | 98 | 628 | 586 | 570 | 207 | 1844(188) | 2579(263) | 161 | 154 | |
| 73 | 103 | 645 | 601 | 582 | 215 | 1991(203) | 2795(285) | 182 | 175 | |
| 76 | 106 | 663 | 615 | 200 | 594 | 223 | 2148(219) | 3011(307) | 205 | 197 |
| 78 | 109 | 675 | 625 | 606 | 230 | 2256(230) | 3158(322) | 222 | 213 | |
| 81 | 112 | 697 | 641 | 624 | 242 | 2412(246) | 3383(345) | 250 | 239 | |
| 84 | 115 | 716 | 655 | 639 | 251 | 2579(263) | 3609(368) | 279 | 268 | |
| 87 | 118 | 735 | 670 | 648 | 259 | 2746(280) | 3854(393) | 311 | 298 | |
| 90 | 122 | 753 | 684 | 660 | 267 | 2922(298) | 4089(417) | 345 | 332 |
Seçim ve Sorgulama Rehberi
Adım 1: Tam aksesuarı belirleyin: Kenter kancası, uç kancası, döner, döner grubu, şamandıra kancası, büyütülmüş halka veya diğer bağlantı öğesi.
Adım 2: Nominal zincir çapını, zincir konstrüksiyonunu, sınıfını, geçerli standardı veya sınıf kuralını ve bitişik zincir halkalarının eşleşen boyutlarını teyit edin.
Adım 3: Gerekli deneme yükünü, kopma yükünü veya sertifikalı test temelini sağlayın. SWL, deneme yükü veya MBL'yi birbirinin yerine kullanmayın.
Adım 4: Dövme, dökme veya haddelenmiş çubuk konstrüksiyonunu; ısıl işlem durumunu; pim ve kilitleme düzenini; ve kaynak onarımına ilişkin herhangi bir kısıtlamayı teyit edin.
Adım 5: Tekliften önce yüzey kaplamasını, işaretlemeyi, NDE'yi, boyutsal raporu, malzeme izlenebilirliğini, üretici sertifikasını ve sınıf tanıklığını teyit edin.
Adım 6: Miktarı, gerekli teslimat süresini, varış noktasını, stok-değişim aciliyetini, gemi veya açık deniz ünitesi tipini ve mevcut parçanın çizimini veya net fotoğraflarını sağlayın.
Yapı
Dövme veya dökme çelik gövde | Pim / cıvata ve uygun olduğu yerlerde kilitleme düzeni | Zincire uyumlu yatak yüzeyleri | Isıl işlem görmüş yük yolu | Kalıcı tanımlama ve izlenebilirlik işareti | Siyah boyalı veya belirtilen galvanizli kaplama
Malzeme, Üretim ve Muayene Avantajları
- Aksesuar geometrisi, bağlanan zincire uyacak şekilde ayarlanır, çünkü nominal çap tek başına bir kancanın, dönerin, uç halkasının, büyütülmüş halkasının ve bitişik zincir kablosunun arasındaki uyumu teyit etmez.
- Dövme aksesuarlar, onaylanmış tasarım ve malzeme rotası dövmeyi belirttiğinde bir işlenmiş yük yolu sağlar; dökme veya haddelenmiş çubuk alternatifleri yalnızca geçerli tasarım ve onay tarafından izin verildiği yerlerde tedarik edilir.
- Isıl işlem, sınıf ve üretim rotasına göre seçilir ve belirtilen deneme, kopma, mekanik ve muayene aşamalarından önce tamamlanır.
- Sınıflandırılmış tedarik için, malzeme tanımlaması, ısı numarası, sınıf işareti ve test belgeleri onaylanmış malzemeden bitmiş aksesuara kadar izlenebilir olmalıdır.
- Açık deniz R3 / R3S / R4 aksesuarları, geleneksel U2 / U3 gemi çapa zinciri aksesuarlarından ayrı bir onay ve yeterlilik kapsamı olarak ele alınır.
- Boyutsal muayene, pim çapını, eşleşen açıklıkları, yatak yüzeylerini, kilitleme boşluklarını ve mevcut zincir tertibatına bağlanmak için gereken boyutları içermelidir.
- Seçilen stok ürünleri, fiziksel muayene, boyutsal teyit, sınıf doğrulama ve sertifika grubu bulunabilirliğine tabi olarak onarım teslim süresini kısaltabilir.
Özel Nitelikler
- Tedarik Durumu: Kaynaklı tedarik ürünü → nitelikli çapa zinciri üretim ortakları aracılığıyla tedarik edilir; onaylı üretici teklifle birlikte teyit edilir.
- Ürün Yelpazesi: Standart ve özel zincir aksesuarları → seçim bağlantı, sonlandırma, döndürme, büyütme ve şamandıra veya bağlama arayüzlerini kapsar.
- Nominal Çap: 12,5–162 mm tedarik aralığı → onaylı boyut aralığı aksesuar tipine, sınıfına ve üreticisine göre değişir.
- Deniz Sınıfı: U2 / U3 → yalnızca belirtilen gemi çapa zinciri sınıfı ve sertifikası teyit edildiğinde kullanılır.
- Açık Deniz Sınıfı: R3 / R3S / R4 → açık deniz bağlama zinciri onayı, kontrollü malzeme, ısıl işlem, test ve izlenebilirlik gerektirir.
- Malzeme Rotası: Dövme / dökme / haddelenmiş çelik → nihai rota aksesuar tasarımını, sınıf gereksinimlerini ve onaylı üretim sürecini takip eder.
- Yüzey Kaplaması: Siyah boyalı / sıcak daldırma galvanizli → nihai kaplama hizmet ortamını ve proje spesifikasyonunu takip eder.
- Sertifika Kapsamı: Sipariş gereksinimine göre → sınıf sertifikası, malzeme kayıtları, test, NDE ve işaretleme standart dahililer olarak varsayılmaz.
Nasıl Çalışır
Gerekli zincir bağlantısı belirlenir → Aksesuar tipi, nominal çap, sınıf ve eşleşen geometri eşleştirilir → Pim, kanca, döner veya bağlantı halkası zincir sistemine monte edilir → Çekme yükü onaylanmış yük yolu üzerinden aktarılır → İşaretleme, muayene, test ve belgeler sipariş kapsamına göre tamamlanır
Uygulamalar
Gemi çapa zinciri kablo düzenekleri | Zincir dolabı ve dip bağlantıları | Çapa-zincir bağlantı grupları | Şamandıra ve bağlama bağlantıları | Açık deniz konumsal bağlama sistemleri | SPM ve terminal zincir düzenekleri | Yeni inşa tedariği | Gemi onarımı ve değişim yedek parçaları
Sertifikalar ve Avantajlar
Sertifikalar ve denetim tanıklığı, seçilen aksesuara, sınıfa, onaylı üreticiye, malzeme izlenebilirliğine, test kapsamına ve sınıflandırma topluluğu gereksinimlerine göre düzenlenebilir. Bulunabilirlik proje incelemesine tabidir ve siparişten önce teyit edilmelidir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

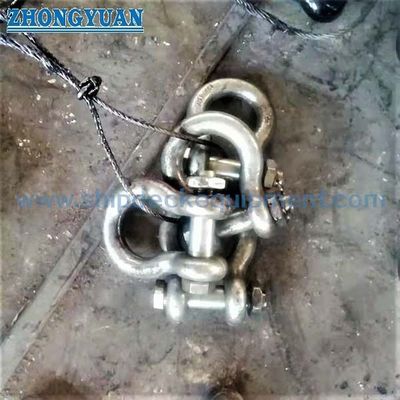

Çizimler ve Fotoğraflar
SSS
S1: Bir çapa zinciri aksesuarı sipariş etmek için nominal zincir çapı yeterli midir?
C1: Hayır. Aksesuar tipi, zincir sınıfı, bitişik halka boyutları, pim düzeni, deneme veya kopma yükü temeli, standart veya onaylı çizim ve sertifika gereksinimi de teyit edilmelidir.
S2: Bir U2 veya U3 gemi çapa zinciri aksesuarı, bir R3 veya R4 açık deniz bağlama aksesuarı yerine kullanılabilir mi?
C2: Otomatik olarak değil. Geleneksel gemi çapa zinciri sınıfları ve açık deniz bağlama sınıfları farklı malzeme, onay, ısıl işlem, test, yorgunluk, izlenebilirlik ve belgelendirme gereksinimlerine sahiptir. Yerine koyma, tasarım ve sınıf onayı gerektirir.
S3: Sınıflandırılmış bir sipariş için hangi belgeler belirtilmelidir?
C3: Siparişe bağlı olarak, onaylı üretici ve ürün kapsamını, malzeme sertifikasını, ısıl işlem kaydını, boyutsal raporu, deneme ve kopma yükü kayıtlarını, mekanik testleri, NDE raporlarını, tanımlama listesini ve sınıf sertifikasını veya denetim onayını isteyin.
