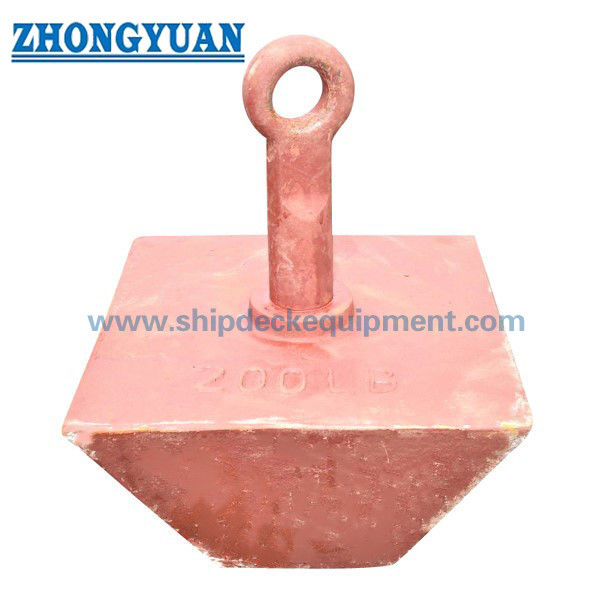

Dökme Çelik Demirleme Ankrajı | Sert / Kayalık Dipler için Kalıcı Demirleme Ankrajı

Dökme Çelik  Bağlama Çıpa | Sert / Kayalık Zeminler İçin Kalıcı Bağlama Çıpa

Ürün Genel Bakışı

Dökme çelik bağlama çıpası, bağlama şamandıraları, küçük tekne bağlama yerleri, iş tekneleri bağlama noktaları, yüzer iskele sistemleri, kıyıya yakın deniz tesisleri ve deniz tabanı koşulu, çıpa ağırlığı, zincir boyutu, korozyon koruması ve muayene kapsamının birlikte teyit edilmesi gereken diğer çıpa ve zincir düzenekleri için kullanılan kompakt, kalıcı bir bağlama çıpasıdır.   formu, ilk temas kuvvetini alt kenar ve köşelerde yoğunlaştırarak, bağlama hattı yükü doğru yönde uygulandığında çıpanın sert, kayalık, kumlu veya karışık zeminlere tutunmasına yardımcı olur.

Bu sayfa, proje gereksinimlerine göre dökme çelik, dökme demir veya dökme paslanmaz çelik olarak tedarik edilen şekilli çıpalar için hazırlanmıştır. Kısa şaft ve büyük bağlantı halkası önemli satın alma noktalarıdır çünkü sığ veya gelgitli alanlarda zincir dolanmasını azaltmaya yardımcı olurlar ve çıpanın uygun bir kilit ve zincirle eşleştirilmesine olanak tanırlar. Tutma kapasitesi, çıpa ağırlığı, halka boyutu, deneme testi ve sertifika kapsamı tedarik edilen verilerle sabitlenmemiştir ve tekliften önce teyit edilmelidir.

Hızlı Özellikler

• Ürün tipi: bağlama çıpası → çıpa ve zincir bağlama düzenekleri için kompakt kalıcı bağlama çıpası.  Tipik zemin koşulu: sert / kayalık / kumlu / karışık zeminler → nihai uygunluk deniz tabanı araştırmasına, çıpa ağırlığına, zincir kapsamına ve bağlama yüküne bağlıdır.
• Malzeme seçenekleri: dökme çelik, dökme demir veya dökme paslanmaz çelik → ağırlık gereksinimi, korozyon ortamı ve sertifika kapsamına göre seçin.
• Yapısal özellik:   kısa şaftlı ve üst halkalı gövde → zincir bağlantısını destekler ve sığ veya gelgitli sularda zincir dolanmasını azaltmaya yardımcı olur.
• Yüzey işlemi: sıcak daldırma galvanizli, siyah bitüm boyalı, paslanmaya karşı boyalı veya özelleştirilmiş kaplama → deniz maruziyetine ve hizmet ömrü gereksinimine göre seçilir.
• Bağlantı noktası: büyük çaplı halka teyit edilecek → üretimden önce kilit boyutu, zincir çapı ve aşınma payı kontrol edilmelidir.
• Tedarik notu: çıpa tek başına veya belirtildiğinde zincir / kilit ile birlikte tedarik edilebilir → komple bağlama sistemi arayüzü teyit edilmelidir.
• Yük ve test verileri: teyit edilecek → proje hesaplaması veya test gereksinimi olmadan SWL, tutma gücü, deneme yükü veya test yükü beyan edilmemelidir.

Ana Teknik Parametreler

Seçim ve Sorgulama Rehberi

Adım 1: Çıpa tipini teyit edin: dökme çelik / dökme demir / dökme paslanmaz çelik  bağlama çıpası.

Adım 2: Deniz tabanı koşulunu teyit edin: sert kaya, karışık kaya ve kum, kum, çamur, çakıl, gelgitli alan veya saha araştırmasından diğer zemin koşulu.

Adım 3: Gerekli çıpa ağırlığını, genel boyutu, halka çapını, zincir çapını, kilit boyutunu ve çıpanın komple bir bağlama sisteminin parçası olup olmadığını teyit edin.

Adım 4: Bağlama düzenini teyit edin: şamandıra / yüzer iskele / küçük tekne / iş teknesi / kıyıya yakın tesis, su derinliği, akıntı, rüzgar, dalga ve mevcutsa zincir kapsamı.

Adım 5: Malzeme kalitesini, yüzey işlemini, korozyon payını, galvanizleme veya boya sistemini ve beklenen hizmet ortamını teyit edin.

Adım 6: Muayene ve sertifika gereksinimini teyit edin: malzeme sertifikası, üretici sertifikası, deneme yükü testi, sınıf tanıklığı veya diğer proje özel belgeleri.

Adım 7: Miktarı, teslimat yerini, gerekli teslimat süresini, mevcutsa çizimi veya fotoğrafı ve yerel kurulum veya geri alma gereksinimini sağlayın.

Yapı

dökme gövde | Kompakt alt kenarlar ve köşeler | Kısa şaft / üst boyun | Büyük zincir bağlantı halkası | Pürüzsüz işlenmiş halka alanı | Dökme çelik / dökme demir / paslanmaz çelik malzeme seçeneği | Sıcak daldırma galvanizli, bitüm boyalı, paslanmaya karşı boyalı veya belirtilen kaplama

Bağlama Tutma ve Mühendislik Avantajları

• Form, deniz tabanına yoğunlaşmış bir kazma kenarı sunar, bu da bağlama yükü doğru yönde uygulandığında çıpanın ayarlanmaya başlamasına yardımcı olur.
• Çıpa uygun deniz tabanı malzemesine yerleştikçe, geniş yüzeyler toprak direncini ve emme etkisini artırabilir; gerçek tutma performansı hala zemin koşuluna, çıpa ağırlığına, zincir kapsamına ve yükleme yönüne bağlıdır.
• Yoğun dökme metal gövde, beton blokların veya basit ölü ağırlıkların aynı güverte taşıma hacmi için daha az verimli olabileceği kalıcı bağlama uygulamaları için etkili su altı ağırlığı ve kompakt geometri sağlar.
• Kısa bir şaft, daha uzun şaftlı çıpa formlarına kıyasla zincir dolanmasını azaltmaya yardımcı olur, bu da sığ su, gelgit salınımı veya çıpa etrafındaki zincir hareketinin sınırlı olması gereken alanlar için kullanışlıdır.
• Büyük halka, uygun boyutta bir kilit ve zincirle eşleştirmeye olanak tanır. Halka çapı, kenar yarıçapı, aşınma payı ve korozyon koruması üretimden önce teyit edilmelidir.
• Dökme çelik, dökme demir veya dökme paslanmaz çelik malzeme proje gereksinimine göre seçilebilir; malzeme kalitesi ve sertifika seviyesi sipariş onayı olmadan varsayılmamalıdır.
• Sıcak daldırma galvanizleme, siyah bitüm boya, paslanmaya karşı boya veya özelleştirilmiş kaplama, korozyon ortamına, kurulum yöntemine ve beklenen bakım planına göre seçilebilir.

Özel Nitelikler

• Ürün Adı: Bağlama Çıpa → kalıcı bağlama ve çıpa-zincir düzenekleri için kullanılır, sertifikalı kaldırma ürünü olarak değil.
• Malzeme: Dökme çelik / dökme demir / dökme paslanmaz çelik → nihai malzeme kalitesi, döküm rotası ve sertifika kapsamı tekliften önce teyit edilmelidir.
• Deniz Tabanı Koşulu: Sert / kayalık / kumlu / karışık zemin → gerçek uygunluk yerel zemin araştırması ve bağlama tasarımı ile kontrol edilmelidir.
• Bağlantı: Büyük üst halka → zincir, kilit, aşınma payı ve kurulum uygulamasıyla eşleşmelidir.
• Yüzey İşlemi: Sıcak daldırma galvanizli / siyah bitüm boyalı / paslanmaya karşı boyalı / özelleştirilmiş → korozyon maruziyetine ve hizmet ömrü hedefine göre seçin.
• Tutma Performansı: Teyit edilecek → garanti edilen tutma gücü olarak yalnızca kuru çıpa ağırlığını kullanmayın.
• Test: Teyit edilecek → deneme yükü, çekme testi, tutma testi veya görsel / boyutel muayene siparişten önce anlaşılmalıdır.
• Sertifika Gereksinimi: Sipariş kapsamına göre mevcuttur → sınıf sertifikası, malzeme sertifikası, üretici sertifikası veya tanıklık raporu üretimden önce teyit edilmelidir.

Nasıl Çalışır

Çıpa zincir ve kilit ile indirilir → Piramit kenarı deniz tabanına temas eder → Bağlama yükü çıpanın tutunmasını ve yerleşmesini teşvik eder → Geniş dökme gövde ve deniz tabanı direnci bağlama sistemini tutmaya yardımcı olur → Zincir, kilit, halka aşınması, kaplama ve deniz tabanı koşulu bakım planına göre incelenir

Uygulamalar

Kalıcı bağlama şamandıraları | İş teknesi bağlama noktaları | Küçük tekne bağlama sistemleri | Yüzer iskele ve marina bağlama yerleri | Kıyıya yakın deniz tesisleri | Sert / kayalık / kumlu zemin bağlama yerleri | Çıpa ve zincir tedarik projeleri

Sertifikalar ve Avantajlar

Sertifikalar, proje gereksinimine, malzeme izlenebilirliğine, muayene kapsamına, test gereksinimine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

Çizim ve Fotoğraflar

SSS

S1: Bir bağlama çıpası sert veya kayalık zeminler için uygun mudur?

C1: Çıpa ağırlığı, zincir düzeni, su derinliği, yerel akıntı ve bağlama yükü kontrol edildiğinde sert, kayalık, kumlu veya karışık zeminler için düşünülebilir. Nihai seçim, saha koşuluna göre bağlama tasarımcısı veya proje mühendisi tarafından teyit edilmelidir.

S2: Tutma gücü yalnızca çıpa ağırlığından hesaplanabilir mi?

C2: Hayır. Çıpa ağırlığı önemlidir, ancak tutma performansı aynı zamanda deniz tabanı tipine, gömülme veya yerleşme koşuluna, zincir kapsamına, yükleme yönüne, akıntıya, dalgaya ve kurulum kalitesine de bağlıdır. Hesaplama veya test temeli teyit edilmedikçe garanti edilen tutma gücü yayınlanmamalıdır.

S3: Tekliften önce hangi bilgilere ihtiyaç vardır?

C3: Çıpa ağırlığı, genel boyutlar, halka çapı, malzeme kalitesi, yüzey işlemi, zincir ve kilit boyutu, miktar, deniz tabanı koşulu, sertifika gereksinimi, teslimat yeri ve deneme testi veya sınıf tanıklık muayenesi gerekip gerekmediğini teyit edin.
