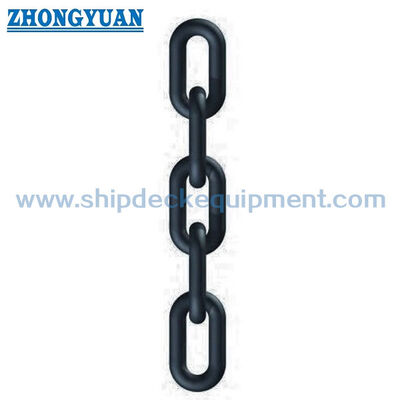

MIL-C-22521C Açık Bağlı Sahil Güvenlik Boyu Bağlama Zinciri 13 ′′48 mm Çubuksuz Kaynaklı Zincir
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Standart:: | MIL-C-22521C | Seviye:: | 1, 2, 3. Sınıf; |
|---|---|---|---|
| Zincir Çapı:: | 13 mm'den 48 mm'ye | Atış başına uzunluk:: | Özelleştirilmiş |
| Yapı:: | Flaş alın kaynaklı, | Tip:: | Açık Bağlantı, Çivili Bağlantı; |
| Ölçek:: | Kanıt yükü testi, Kopma yükü testi, Malzeme özelliği testi, | Yüzey işleme:: | Sıcak daldırma galvaniz, Elektrik galvanizli, Korozyon önleyici boyalı; |
| Sertifikalar:: | ABS, diğer herhangi bir üçüncü taraf denetim sertifikası ve Değirmen Sertifikası. | Malzeme sınıfı:: | SUS 304, SUS 316, CM490, 20Mn2, |
| Vurgulamak: | ss316 açık bağlantı zinciri,13 mm açık bağlantı zinciri,13 mm paslanmaz çelik deniz zinciri |
||
Ürün Açıklaması
MIL-C-22521C Açık Bağlı Sahil Güvenlik Boyu Bağlama Zinciri 13 ′′48 mm Çubuksuz Kaynaklı Zincir
Ürün Genel Görünümü
MIL-C-22521C açık bağlantı Sahil Güvenlik tipi boya zinciri, navigasyona yardımcı olmak için boya demirleme montajlarında kullanılan kaynaklı, çubuksuz bir zincirdir.Boy veya dizgin düzenini demirleme batırıcı veya demirle bağlarken, dalgalanmış zincirin gelgit altında uyumlu bir zincir oluşturmasına izin verirBu ürün bir gemi demir zinciri değil, bir gemi demir zinciri ve bir kaldırma zinciri değil.
Sağlanan aralık, 1/2 ila 1-7/8 inç. ortak bağlantı çubuğu çapını (yaklaşık 13 ila 48 mm) kapsar, ortak bağlantılar, isteğe bağlı olarak genişletilmiş son bağlantılar, kanıt yükü değerleri, kırma yükü değerleri,ve boyutlara göre tanımlanan yaklaşık çekim ağırlıkları. MIL-C-22521C eski bir tedarik referansıdır; satın alma siparişinde, ABD Sahil Güvenliği'nin mevcut bir spesifikasyonu olan eski spesifikasyona uygunluğun gerekli olup olmadığını belirlemelidir.Bir müşteri çizimi, veya onaylı bir eşdeğer.
Hızlı Özellikler
- Ürün türü: Açık bağlantı, çubuksuz kaynaklı boya demirleme zinciri → gemi yelkenli servisinden ziyade navigasyon yardımcıları olan boya demirlemeleri için tasarlanmıştır.
- Eski referans: MIL-C-22521C → spesifikasyon durumu ve gerekli revizyon satın alma siparişinde onaylanmalıdır.
- Ortak bağlantı çapı: 1/2 ila 1-7/8 in. / yaklaşık 13 ila 48 mm → boya demirleme tasarımına ve mevcut zincire uymak için birincil boyut.
- Standart çekim referansı: 15 fathoms / 90 ft / yaklaşık 27.4 m → kesim uzunlukları ve yarı çekimler proje tarafından tanımlandığında belirtilebilir.
- Yapım: Direnç veya yanıp sönen açık bağlantılar → kaynak füzyonu, çubuk ucu hizalama, bağlantı geometri ve yüzey durumu en önemli denetim noktalarıdır.
- Yük verileri: Kanıt yük ve kırma yükü ayrı ayrı belirtilir → hiçbir değer SWL veya çalışma yükü olarak sunulmamalıdır.
- Son bağlantı düzenlemesi: Gerektiğinde genişletilmiş son bağlantılar sağlanabilir → son bağlantı boyutları kelepçelere, dizginlere, batırıcılara veya mevcut bileşenlere uymalıdır.
- Denetim kapsamı: Malzeme izlenebilirliği, boyut kontrolleri, kanıt testi, kırma yükü örnekleme ve yüzey denetimi → nihai kapsam sözleşmeye veya onaylanmış denetim planına göre.
Ana teknik parametreler
| Ortak Bağlantılar | Son Bağlantılar | Yükler | Ağırlık 15 Fathom atış. (Yaklaşık) |
|||||||
| Zincir Çapraz A (Inç) |
Zincir Çapraz A (mm) |
Bağlantı Uzunluk B |
Bağlantı Genişliği C |
Uzunluk Altıdan fazla D bağlantıları |
Zincir Çapraz E |
Bağlantı Uzunluk F |
Bağlantı Genişliği G |
Kanıt Yük |
Kesinlikle. Yük |
|
| 1/2 | 13 | 3 | 1-7/8 | 13 | 3/4 | 4-1/4 | 2-5/8 | 7500 | 15000 | 210 |
| 5/8 | 16 | 3-3/4 | 2-1/4 | 16-1/4 | 3/4 | 4-1/2 | 2-5/8 | 11500 | 23000 | 323 |
| 3/4 | 19 | 4-1/2 | 2-5/8 | 1 / 2 | 7/8 | 5-1/4 | 3-1/8 | 16000 | 32000 | 442 |
| 7/8 | 22 | 5-1/4 | 3-1/8 | 22-3/4 | 1-1/8 | 6-3/4 | 3-7/8 | 22000 | 40000 | 608 |
| 1 | 25 | 6 | 3-1/2 | 28 | 1-1/4 | 7-1/2 | 4-3/8 | 29000 | 58000 | 760 |
| 1-1/8 | 28 | 6-3/4 | 3-7/8 | 29-1/4 | 1-1/4 | 7-1/2 | 4-3/8 | 38500 | 77000 | 990 |
| 1-1/4 | 32 | 7-1/2 | 4-3/8 | 32-1/2 | 1-1/2 | 9 | 5-1/4 | 45500 | 91000 | 1245 |
| 1-1/2 | 38 | 9 | 5-1/4 | 39 | 1-7/8 | 11-1/4 | 6-1/2 | 65500 | 131000 | 1762 |
| 1-5/8 | 42 | 9-3/4 | 5-11/16 | 42-1/4 | 1-7/8 | 11-1/4 | 6-1/2 | 76500 | 153000 | 2040 |
| 1-3/4 | 44 | 10-1/2 | 6-1/16 | 45-1/2 | 2-1/8 | 12 | 7-3/16 | 86500 | 173000 | 2370 |
| 1-7/8 | 48 | 11-1/4 | 6-1/2 | 48-3/4 | 2-1/8 | 12 | 7-3/16 | 100000 | 200000 | 2640 |
Seçim ve Soruşturma Rehberi
Adım 1: Yönetim gereksinimini doğrulayın: MIL-C-22521C eski referansı, mevcut ABD Sahil Güvenliği özelliği, müşteri çizimi veya diğer onaylanmış boya zinciri standardı.
Adım 2: Ortak bağlantı çapı, gerekli çekim veya kesim uzunluğu, miktar ve bir ucunda, her iki ucunda da genişletilmiş uç bağlantıları gerekip gerekmediğini belirtin.
Adım 3: Boy sistemi arayüzünü doğrulayın: boy veya dizgin bağlantısı, zincir veya birleşim donanımı, batırma veya demir bağlantısı ve geçerli olduğunda mevcut yedek zincir boyutları.
Adım 4: Malzeme ve bitirmeyi onaylayın. Karbon çelik normal spesifikasyon temelidir; paslanmaz çelik, CM490, 20Mn2, sıcak daldırma galvanizasyonu,Ya da boyalı bitirme, projeye özel alternatifler olarak ele alınmalı ve uyumluluğu gözden geçirilmelidir..
Adım 5: Denetim ve belgelendirme kapsamını tanımlayın: fabrika sertifikası, ısı izlenebilirliği, boyut raporu, kanıt yükü kaydı, kırma yükü testi, çatlak denetimi, üçüncü şahit,ve sertifika yazısı.
Adım 6: Uygulama yerini, su ortamını, teslimat yerini, gerekli teslimat süresini, paketleme yöntemini ve mevcutsa proje çizimini veya mevcut zincir fotoğrafını sağlayın.
Yapı
Açık çubuksuz ortak bağlantılar. Direniş / flash-butt kaynaklı eklemler. Belirtildiği zaman genişletilmiş uç bağlantıları. Isı / seri izlenebilirliği. Gerektiğinde kalıcı uç işaretleri. Doğal, galvanizli,veya onaylanmış sipariş kapsamına göre boyalı bitiş
Üretim, Test ve İzlenebilirlik Avantajları
- Açık çubuksuz geometri, boya demirleme sistemleri için basit bir zincir şekli sağlar ve gemi demir zincirinde kullanılan çubuk düzeninden kaçınır.
- Kontrollü çubuk şekillendirme ve bağlantı kalibrasyonu, bağlantı uzunluğunu, genişliğini, altı bağlantı tonlamasını ve her üretim seri boyunca bağlantı uyumluluğunu korumaya yardımcı olur.
- Kaynak kalitesi kontrolü, füzyon durumunu, kaynak çapını, çubuk ucunun hizalamasını, görsel belirtileri ve kaynak ve iç yarıçapındaki çatlak hassas alanları kapsamalıdır.
- Sıcaklık numarası ve parti izlenebilirliği, malzeme sertifikalarının, üretim kayıtlarının, test numunelerinin ve tamamlanmış çekimlerin aynı çelik kaynağına bağlanmasını sağlar.
- Kanıt testleri, yönetim spesifikasyonu tarafından gerekli olduğunda, sözleşmeye alınan her atışı doğrular; kırma yükü testleri yıkıcı örnek testleridir ve denetim planında ayrı bir şekilde tanımlanmalıdır.
- Pürüzsüz, yumuşak bağlantı yüzeyleri, karıştırma ve hizmet sırasında sıkışmayı, yerel işleme tehlikelerini ve zincir kırılmalarını azaltır.
- Değiştirme kaynağı, yalnızca nominal çapa dayanmak yerine mevcut zincir boyutlarına ve son bağlantı geometrisine göre kontrol edilebilir.
Özel Özellikler
- Standart Referans: MIL-C-22521C → Eski Sahil Güvenlik Tipi Açık Bağlantı Boyu Zinciri Referansı; Revizyon ve Uyum temeli doğrulanmalıdır.
- Ürün Kategorisi: Boy demir zinciri → navigasyona yardımcı olan boy sistemleri için, geminin şanzıman kalibrasyonu için değil ve kaldırma için değil.
- Common-Link Diameter: 1/2 ila 1-7/8 in. / yaklaşık 13 ila 48 mm → onaylı boya demirleme tasarımı ve yedek boyutlarına göre seçin.
- Çekim Uzunluğu: 15 fathoms / 90 ft / yaklaşık 27.4 m standart referans olarak → yarı çekimler veya kesim uzunlukları belirtildiği zaman belirtilebilir.
- Malzeme: Normal miras temel olarak karbon çelik çubuk stok → tam sınıf, kimyasal ve gerilme gereksinimleri satın alma özelliklerini takip etmelidir.
- Bitirme: Doğrulanması → Doğal / siyah bitirme, sıcak dip galvanize veya boyalı tedarik siparişte belirtilmeli ve yönetim spesifikasyonuna karşı kontrol edilmelidir.
- Son bağlantılar: Genişletilmiş son bağlantılarla veya olmadan → bağlantı düzenlemesi ve son bağlantı boyutları üretimden önce onaylanmalıdır.
- Sertifika kapsamı: Proje gereksinimlerine göre mevcuttur → yapımcı belgeleri, fabrika sertifikası, üçüncü taraf denetimi ve sınıf katılımı sipariş edilmedikçe varsayılmaz.
Nasıl Çalışır?
Buoy or bridle connection → Open link chain descends through the water column → Chain weight and catenary accommodate environmental movement → Lower end connects to the specified sinker or anchor system → Periodic inspection checks wear, korozyon, deformasyon, kaynak durumu ve bağlantı güvenliği
Başvurular
Aids-to-navigation buoys | Coastal and inland waterway buoy moorings | Harbor and channel marking buoys | Buoy bridles | Replacement buoy-chain shots | Mooring sinker connections | Government and commercial navigation-aid maintenance
Sertifikalar ve Avantajlar
Sertifikalar ve denetim tanıklıkları, yöneten spesifikasyona, proje gereksinimine, onaylanmış denetim planına ve üçüncü taraf kabul prosedürüne göre düzenlenebilir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

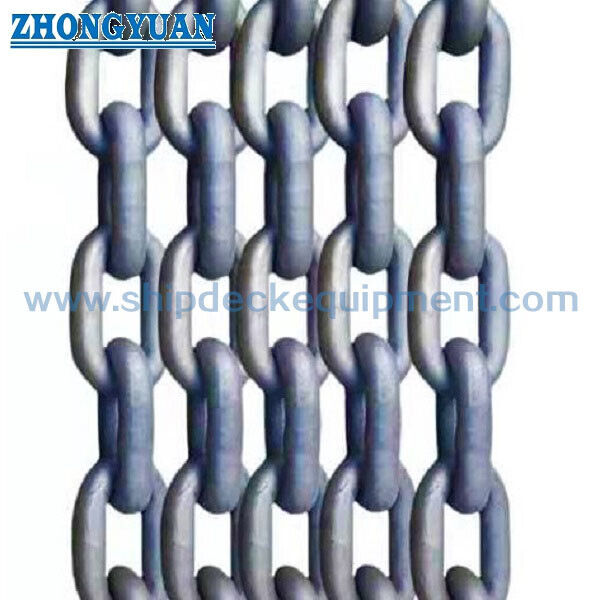

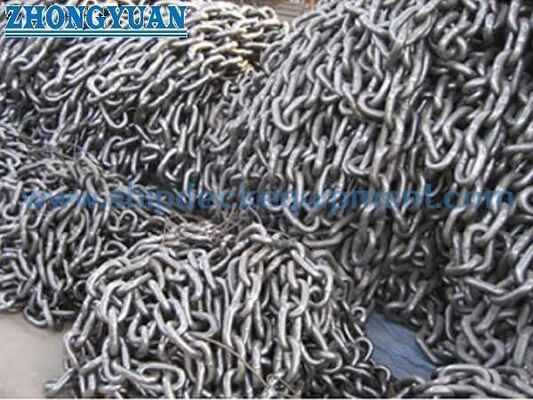

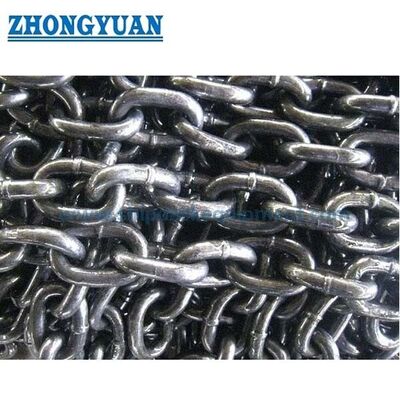

Çizim ve Fotoğraflar
Sık Sorulan Sorular
S1: Kanıt yük zinciri SWL midir?
A1: Hayır. Kanıt yükü belirtilen bir test yüküdür, kırma yükü yıkıcı güç gereksinimidir. Her iki değer de doğrudan SWL veya çalışma yükü olarak kullanılmamalıdır.İzin verilen çalışma yükü, uygun güvenlik faktörlerini kullanarak boya demirleme projesi otoritesi tarafından tanımlanmalıdır., korozyon oranı, aşınma durumu ve sistem dinamikleri.
S2: MIL-C-22521C boya zinciri geminin demir zinciriyle aynı mı?
Cevap: Hayır. Bu ürün, boya demirleme sistemleri için açık bağlantı, çubuksuz bir zincir.Gemi demir zinciri, normalde bir rüzgarlı veya vahşi kedi ile çalışmak için tasarlanmış ve farklı boyut ve sertifika gereksinimlerine uyan kalibreli bir stud-link zincirdir..
S3: Güvenilir bir teklif için hangi bilgiler gereklidir?
A3: Yönetim özelliklerini, ortak bağlantı çapını, atış veya kesim uzunluğunu, miktarını, son bağlantı düzenini, malzemeyi, bitirmeyi, dayanıklılığı ve kırılma yükü gereksinimlerini onaylayın.Sertifika ve tanık kapsamı, bağlantı çizimleri, teslimat yeri ve gerekli teslimat süresi.
