Deniz Trol Zinciri | G80 Kısa, Orta ve Uzun Halka Zincir

Balıkçılık aletleri için deniz trali zinciri. G80 Kısa, Orta ve Uzun Bağ zinciri.

Ürün Genel Görünümü

Deniz trawl zinciri, trawl yerleştirme aletleri, ağ ağırlığı, ton balığı ağı batırma hatları, dizginler,ve ilgili bağlantı bölümleri, gerçek balıkçılık sistemi tasarımına bağlı olarak. ürün yelpazesi kısa bağlantı, orta bağlantı ve uzun bağlantı konfigürasyonlarını içerir. bağlantı geometri, zincir kütlesini metre başına, eklemini,Bağlantı boşluğu, ve zincirin bir ağ veya teçhizat düzenine uyması şekli, bu nedenle seçim, zincirin çapına göre değil, onaylanmış alet çizimine göre yapılmalıdır.

Sağlanan yelpazede zincirin çapı 7 ¢28 mm, birim ağırlığı 0,83 ¢14,3 kg/m ve minimum kırma yükleri 53 ila 860 kN'dir. G80, minimum güvenlik faktörü 4,ve kırma yükü değerleri, üreticinin sağladığı ürün isimleriSertifikalı kaldırma zinciri çalışma yükü sınırını, demir zinciri sınıfını veya sınıf onaylı demirleme kapasitesini otomatik olarak belirlemezler.Bağlantı ayrıntılarıHer sipariş için malzeme sınıfı, bitiş ve test kapsamı doğrulanmalıdır.

Zincir Yapılandırmaları

• Kısa bağlantı zinciri: kompakt bağlantı geometri ve karşılaştırılabilir çapta metre başına nispeten daha yüksek kütle → daha yakın bağlantı mesafesinin, kompakt hareketin veya yoğun net ağırlığın gerekli olduğu yerlerde uygundur.
• Orta bağlantı zinciri: ara bağlantı uzunluğu ve birim ağırlığı → kompaktlık, esneklik ve bağlantı boşluğu arasında pratik bir denge sağlar.
• Uzun bağlantı zinciri: daha açık bağlantı geometri ve genellikle karşılaştırılabilir çapta metre başına daha düşük kütle → Bağlama açıklığı, daha büyük eklem,veya daha düşük zincir ağırlığı/metre tercih edilir..
• Son seçim: bağlantı türü, çapı, sağlanan uzunluk, uç düzenlemesi ve bağlantılar, balıkçılık aracı çizimine ve gerçek yük yoluna uymalıdır.

Hızlı Özellikler

• Ürün kategorisi: Deniz trali / ton balığı / balıkçılık zinciri → balıkçılık ağı ve trali takımları için kaynaklı yuvarlak bağlantı zinciri.
• Bağlama yapılandırmaları: Kısa, orta ve uzun bağlantı → zincirin kompaktlığı, birim ağırlığı, hareketi ve bağlantı boşluğu ile seçimi sağlar.
• Zincir çapı aralığı: 7?? 28 mm → verilen tabloda daha büyük balıkçılık aletleri bağlantıları ile hafif ağ ağırlığı düzenlemelerini kapsar.
• Asgari kırma yükü aralığı: 53860 kN → üreticinin sağladığı germe referansı; açıklanmış bir kaldırma WLL değildir.
• Birim ağırlık aralığı: 0.83-14.3 kg/m → net ağırlık, taşıma, toplam ekipman kütlesi, paketleme ve kargo hesaplamaları için önemlidir.
• Yapım: Flash-butt kaynaklı yuvarlak bağlantılar → kaynak kalitesi, ısı işlem yolu ve boyut tutarlılığı önemli üretim kontrolüdür.
• Malzeme: Tedarikçi tarafından belirtilen alaşımlı çelik veya karbon çelik → tam sınıf, kimyasal, ısı işlemesi ve mekanik özellikleri doğrulanmalıdır.
• Bitirme ve teslimat: Kendi rengi veya belirtilen bitirme; siparişe göre paletli kontrplak kutu, ahşap kasa, poşet veya çelik tambur.

Ana teknik parametreler

Seçim ve Soruşturma Rehberi

Adım 1: Gerçek işlevi ve kurulum konumunu doğrulayın: Trawl toprak malzemeleri, zincir asılanlar, ağ ağırlığı, ton balığı ağının batırma hattı, dizgin, bağlantı bölümü veya başka bir balıkçılık malzemesi uygulaması.

Adım 2: Kısa, orta veya uzun bağlantıyı, nominal çapı, metre başına gerekli zincir kütlesi, hareket gereksinimleri, bağlantı açıklığı ve onaylanmış ağ veya teçhizat çizimi ile birlikte seçin.

Adım 3: Tasarım yük temelini doğrulayın: kullanım süresi gerilimi, çekiş veya geri alma yükleri, şok ve dinamik etkileri, deniz tabanı teması, minimum kırma yükü gereksinimi, tasarım faktörü ve beklenen aşınma.

Adım 4: Malzeme sınıfını, ısı işlemine ilişkin gereksinimleri, flash-butt kaynak kalitesi kontrollerini, yüzey finişini, korozyon korumasını, deniz suyuna maruz kalmasını ve herhangi bir çalışma sıcaklığı gereksinimini doğrulayın.

Adım 5: Zincirin toplam uzunluğunu veya uzunluğunu, son bağlantıları, bağlama bağlantılarını, kelepçeleri veya ekipmanları, işaretlemeyi, boyut kontrolünü, test raporlarını ve gerekirse sınıf tanıklığını doğrulayın.

Adım 6: miktar veya toplam metrelik, balık tutma yöntemi, gemi türü, varış yeri, gerekli teslimat tarihi, ambalajlama yöntemi ve referans çizimi veya mevcut zincir fotoğraflarını belirtin.

Yapı

Round steel bar | Formed short / mid / long links | Flash-butt-welded link joint | Heat-treated strength grade where specified | Chain lengths or assemblies | End links and fittings to be confirmed | Self colour or specified surface finish

Balıkçılık Aletleri Seçimi ve Mühendislik Avantajları

• Üç bağlantı geometri, zincir düzeninin sadece çubuk çapına göre seçilmek yerine ağ tasarımına, kütle dağılımına, bükme hareketine ve bağlantı aralıklarına eşleşmesini sağlar.
• Sağlanan metre başına ağırlık değerleri, net ağırlıklandırma, taşıma, depolama, paketleme ve gemi yükleme incelemesi için toplam zincir kütlesinin ön hesaplamasını destekler.
• Minimum kırma yükü değerleri, çekim seçimi için net bir referans sağlarken, sayfa kırma yükünü çalışma yükünden ayrı tutar ve desteklenmeyen kaldırma yüklerinden kaçınır.
• Flash-butt kaynak, sürekli yuvarlak bağlantı üretimi için uygundur, ancak kaynak bozulmasının kaldırılması, kaynak tutarlılığı, bağlantı boyutları ve ısı işleme süreci kontrol edilmeli ve belgelenmelidir.
• Değiştirme zinciri mevcut bağlantı geometrisine ve bağlantı ara yüzlerine uymalıdır. Aynı çapta ancak farklı bağlantı uzunluğuna sahip bir zincir ağırlığı, hareketi ve bağlantı uyumluluğunu değiştirebilir.
• Malzeme izlenebilirliği, boyut denetimi, kırma yükü doğrulama ve üçüncü tarafın tanıklığı, kabul edilen denetim ve test planına göre düzenlenebilir.

Üretim, Denetim ve Kalite Kontrolü

• Çiğ malzemesi: Çelik sınıfını, ısı sayısını, kimyasal bileşimini ve üretim öncesi malzeme sertifikasını doğrulayın, özellikle G80 mekanik performansı gerektirildiğinde.
• Bağlantı şekillendirme ve kaynak: Kontrol çubuğu çapı, şekillendirme geometri, yanıp sönen kaynak parametreleri, kaynak hizalama ve zararlı kaynak çıkıntılarının kaldırılması.
• Isı işlemi: Gerekli işlemi, parti izlenebilirliğini, sertliği veya mekanik özellikleri kontrollerini ve seçilen malzeme ve dayanıklılık derecesine uygulanabilir kayıtları doğrulayın.
• Boyut denetimi: Zincirin çapını, bağlantı uzunluğunu, iç genişliğini, dış genişliğini, birim ağırlığını, temin edilen toplam uzunluğunu ve ekipmanlarla veya mevcut ekipmanlarla uyumluluğunu doğrular.
• Yük testi: Ödeme yapmadan önce kanıt yükü, asgari kırma yükü, uzatma, örnekleme sıklığı, deneme parçası seçimi ve tanık gereksinimlerini tanımlayın.
• Son denetim ve ambalajlama: Teslimat koşullarına göre yüzey durumunu, kimliğini, pas korumasını, zincir uzunluğunun işaretlenmesini, paket ağırlığını ve deniz taşıyabilir ambalajını kontrol edin.

Malzeme ve Yüzey Tedavisi

G80 performansının gerçek malzeme sınıfına, kaynak prosedürüne, ısı işlemine ve test sonuçlarına bağlı olduğu için,Son çelik tanımı sadece genel karbon çelik olarak tanımlanmak yerine onaylanmalıdır..

Standart tedarik kendi rengi veya müşteri ile anlaşılmış başka bir bitirme olabilir.veya diğer korozyon koruma sistemleri malzeme ve ısı işlem yolu ile onaylanmalıdırYüksek sıklıklı alaşımlı çeliklerde, kaplama hazırlığı ve hidrojen kırılganlığı kontrolleri özel dikkat gerektirebilir.Paslanmaz çelik, testle doğrulanmadığı sürece kendi mekanik özellikleri ve yük tablosuna sahip ayrı bir malzeme seçeneği olarak ele alınmalıdır..

Özel Özellikler

• Ürün Türü: Deniz trali / balıkçılık / ton balığı zinciri → gerçek balıkçılık sistemine göre açıklamayı seçin.
• Bağlantı Tipi: Kısa / Orta / Uzun → bağlantı geometrisini, birim ağırlığını, hareketini ve bağlantı açıklığını değiştirir.
• Adısal çap: 7 ′′ 28 mm → bağlantı türü ve minimum kırma yükü gereksinimleri ile birlikte seçilir.
• Güç İsimlendirilmesi: Tedarikçi tarafından belirtilen G80 → doğru yönetim standardı, malzeme sınıfı ve test temeli onaylanmalıdır.
• Güvenlik faktörü: Tedarikçi tarafından belirtilen en az 4 → belirtilen bir kaldırma WLL değil ve uygulama tasarımı temeli olmadan yeterli değildir.
• Yüzey bitirme: Kendi rengi veya istendiği gibi → kaplama özellikleri ve korozyon koruması satın alma siparişine dahil edilmelidir.
• Tedarik formu: Kesim uzunlukları, sürekli uzunluk, davul, kutu, torba veya paletli paket → toplam uzunluk ve son düzenleme onaylanmalıdır.
• Belgelendirme: Üretici sertifikası, malzeme sertifikası, boyut raporu ve yük testi belgeleri → sözleşilen sipariş kapsamına göre mevcuttur.

Nasıl Çalışır?

Balıkçılık aletleri kullanılıyor → Zincir belirtilen ağırlığı, bağlantıyı,veya teçhizat fonksiyonu → Bağ geometrisi vites döngüsü boyunca harekete izin verir → Gerginlik ve temas yükleri yuvarlak bağlantılar ve kaynaklı eklemler üzerinden geçer → Vites alınır, temizlenmiş ve aşınma, deformasyon, korozyon ve kaynak hasarı için denetlenmiştir

Başvurular

Bottom trawl ground gear | Trawl net weighting and chain danglers | Tuna purse-seine sinker lines | Fishing net bridles | Net and gear connecting sections | Replacement chain for approved fishing assemblies | Marine fishing and selected aquaculture net systems subject to design confirmation

Sertifikalar ve Belgelendirme

Üreticinin test sertifikaları, malzeme sertifikaları, boyut kontrol raporları, kırma yükü test raporları ve üçüncü şahit belgeleri sipariş kapsamına göre düzenlenebilir.Sınıflandırma topluluğu sertifikasyonu, toplumun geçerli kurallarına tabidir., ürün kapsamı, onaylanmış test planı ve denetim kabulü; standart tedarik olarak kabul edilmez.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

Paketleme ve Teslimat

• Ambalaj seçenekleri: Plywood kutusu, ahşap kasa veya torba, torba, çelik davul ve zincir uzunluğuna, birim ağırlığına ve müşteri gereksinimlerine göre paletli ihracat ambalajı.
• Paket kimliği: Ürün adı, bağlantı türü, nominal boyut, sağlanan uzunluk, ısı veya parti referansı, net ağırlık, brüt ağırlık ve gerektiğinde satın alma emri numarası.
• Taşıma koruması: Depolama ve okyanus taşımacılığı için uygun geçici pas koruması, drenaj, sarma ve deniz geçirmez takviye uygulanmalıdır.
• Teslimat verileri: Toplam metrelik, paket sayısı, maksimum paket ağırlığı, kaldırma ve taşıma kısıtlamaları, varış yeri ve gerekli teslimat programını doğrulayın.

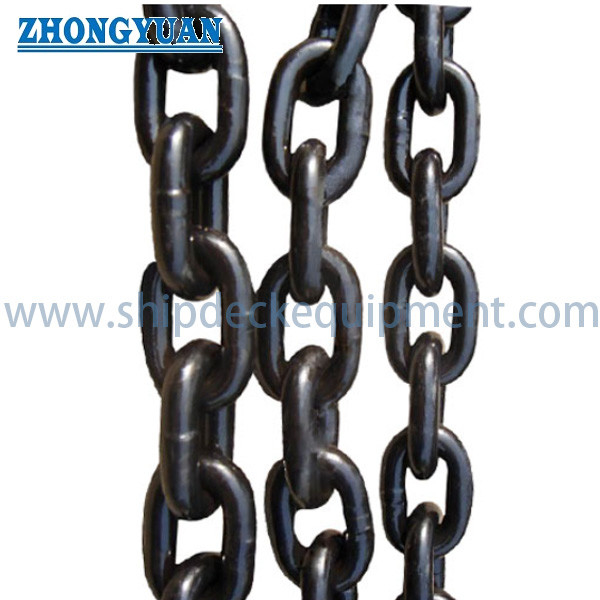

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: Kısa, orta ve uzun bağlantılı trawl zinciri arasındaki pratik fark nedir?

A1: Kısa bağlantılar kompakt bir geometri sağlar ve genellikle karşılaştırılabilir çapta metre başına daha yüksek ağırlık sağlar. Orta bağlantılar ara bir düzenleme sağlar. Uzun bağlantılar daha açık bir geometri sağlar.Bağlantı açıklığı daha büyükDüzgün seçim, ağ çizimine, gerekli kütle dağılımına, harekete, bağlantılara ve yük durumuna bağlıdır.

S2: Tedarik edilen G80 trawl zinciri kaldırma için kullanılabilir mi?

A2: Yalnızca bu tabloya dayanarak değil.ve asgari kırma yükleri, balıkçılık zinciri ürün verileridir ve otomatik olarak kaldırma zinciri standartlarına uygunluğu göstermez.Yükseltme veya üst taşıma ayrı bir şekilde belirlenmiş ve belgelendirilmiş bir WLL, kanıt testi, işareti ve belgesi olan bir kaldırma zinciri gerektirir.

S3: Doğru bir teklif için hangi bilgiler gereklidir?

A3: Balıkçılık yöntemi ve zincir fonksiyonu, kısa/orta/uzun bağlantı türü, nominal boyut, toplam uzunluk veya miktar, gerekli minimum kırma yükü, malzeme ve finiş, son bağlantılar veya ekipmanları belirtiniz.Test ve sertifika kapsamı, paketleme gereksinimi, teslimat yeri, gerekli teslimat süresi ve mevcut bir çizim veya zincir örneği ayrıntıları mevcutsa.
