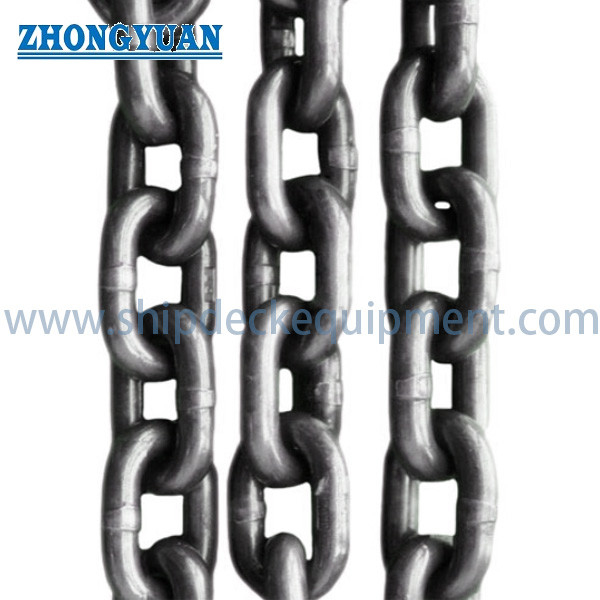

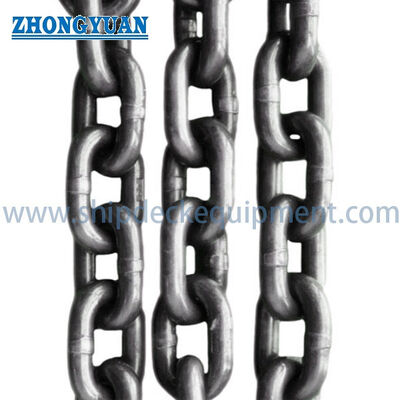

80 derece alaşımlı çelik kaldırma zinciri.

80 derece alaşımlı çelik kaldırma zinciri.

Ürün Genel Görünümü

The Grade 80 high-strength lifting chain is a welded and heat-treated alloy-steel round-link chain intended for chain sling fabrication and general load-handling applications where a documented working load limit, kanıt testi, malzeme izlenebilirliği ve uyumlu kaldırma bileşenleri gereklidir.ve uzun bağlantı boyut serisi.

Profesyonel kaldırma kullanımı için, zincir türü yönetim standardına ve tam kaldırma bileşenine uygun olmalıdır.Bu sayfada bu nedenle, kısa bağlantı serisi, birincil kaldırma zinciri konfigürasyonu olarak ele alınmaktadır.Sağlanan orta bağlantı ve uzun bağlantı aralıkları, isteğe bağlı olarak kaynaklı zincir serisi olarak korunur, ancak havalandırma için kullanımları, uygulanabilir standart, üreticinin derecelendirdiği WLL ile onaylanmalıdır.Düzeltme testi kaydı, ve teklif veya kullanımdan önce proje onayı.

Ürün Kapsamı ve Güvenlik Sınırı

• Birincil ürün kapsamı: Seçilen uygunluk standardına ve sertifikalı yük derecesine bağlı olarak zincir sargıları ve genel kaldırma için sınıf 80 kaynaklı alaşımlı çelik kısa bağlantı zinciri.
• Otomatik olarak değiştirilemez: Kalibreli kaldırma yük zinciri, aktarım zinciri, taşıyıcı zinciri, sürükleyici zincir, demir zinciri, demir zinciri veya genel amaçlı ticari zincir.
• Sling kapasitesinin tamamı zincire, ana bağlantıya, bağlantı bağlantısına, kanca, bacak sayısına, sling açısına, bağlama yöntemine, yük simetrisine, sıcaklığa bağlıdır.ve en zayıf bileşenin nominal kapasitesi.
• Sağlanan tabloda minimum kırma yükü belirtilir. Sertifikalı bir çalışma yükü sınırı, kanıt gücü, test yöntemi, ısı işleme koşulları veya yöneten ürün standardı belirtilmez.

Hızlı Özellikler

• Ürün türü: Yüksek dayanıklılıklı kaynaklı alaşımlı çelik kaldırma zinciri → sınıflandırılmamış genel amaçlı zincir yerine izlenebilir zincir sargı ve teçhizat bileşenleri için tasarlanmıştır.
• Kalite derecesi: Müşteri tarafından belirtilen sınıf 80 / sınıf 8 → nihai uyum temeli ISO 3076, EN 818-2 veya başka bir onaylanmış standart olarak onaylanmalıdır.
• Birincil kaldırma konfigürasyonu: Kısa bağlantı zinciri, 7 × 21 mm'den 20 × 60 mm'ye → kompakt bağlantı alanı, kontrol edilen sargı geometrisini ve uyumlu Sınıf 80 bileşenlerini destekler.
• Sağlanan minimum kırma yükü: kısa bağlantı aralığı için 53 ila 440 kN → MBL yıkıcı test değeridir ve WLL olarak sunulmamalı veya işaretlenmemelidir.
• Belirtilen tasarım faktörü: Asgari kırma yükü ile nominal yük → nihai WLL arasındaki en az 4:1, üreticiden beyan edilmeli ve geçerli test sertifikası ile desteklenmelidir.
• Yapım: Flash-butt kaynaklı yuvarlak bağlantı zinciri → kaynak kalitesi, ısı tedavisi, boyut tutarlılığı, kanıt testi ve izlenebilirlik kritik üretim kontrolüdür.
• Bitirme seçenekleri: Kendi rengi, siyahlaştırılmış, boyalı veya projeye özel kaplama → kaplama seçimi denetim görünürlüğünü, işaretlemeyi ve onaylanmış mekanik özellikleri korumalıdır.
• Dokümanlama seçenekleri: Malzeme sertifikası, üreticinin test sertifikası, kanıt yükü kaydı, kırma yükü testi ve üçüncü taraf denetimi → sipariş vermeden önce kesin kapsam doğrulanmalıdır.

Ana teknik parametreler

Yük değerlendirmesi ve seçim temeli

• MBL ve WLL ayrı kalmalıdır: minimum kırma yükü yıkıcı testlerle belirlenirken, WLL, belirtilen koşullar altında servis için üreticinin belirlediği maksimum yüktür.
• Belirtilen en az 4 tasarım faktörü kendiliğinden sertifikalı bir WLL oluşturmaz. Yönetim standardı, malzeme sınıfı, ısı işleme, kanıt gücü, örnekleme planı ve işareti onaylanmalıdır.
• Zincir sargı için, montaj sınıflandırması, bacak sayısı, dahil olan açı, bağlantı türü, yük dağılımı ve en düşük sınıflandırılmış zincir veya montaj dahil olmak üzere tam konfigürasyona dayanmalıdır.
• Kısa bağlantılı 8. sınıf zincir, ISO 3076 ve EN 818-2'de zincir sargıları ve genel kaldırma için ele alınan konfigürasyondur.Orta bağlantı ve uzun bağlantı zincirleri ayrı olarak onaylanmış standart ve nominal bir uygulama gerektirir..
• Şok yükleme, yan yükleme, bükme, düğümleme, geçici bağlantılar ve keskin kenarların üzerindeki yükleme, düz zincir MBL tablosu tarafından temsil edilmeyen kuvvetler oluşturabilir.
• Sıcaklık, koroziv maruziyet, kimyasallar, kaplama işlemi, aşınma ve önceki ısı maruziyeti servis derecesini ve denetim aralıklarını etkileyebilir; proje özel talimatlar gereklidir.

Üretim, Test ve İzlenebilirlik

• Alaşımlı çelik çubuğu seçimi, onaylanmış bir malzeme özelliği, ısı sayısı, kimyasal bileşimi ve mekanik özellik kayıtları ile kontrol edilmelidir.
• Bağlama şekillendirme ve yanıp söndürme, tutarlı bir bağlantı geometrisini ve keskin yüzgeç, alt kesim, eksik bir füzyon olmadan kontrol edilen bir kaynak bölgesini korumalıdır.ya da yorgunluk ve incelemeyi etkileyebilecek aşırı uyumsuzluk.
• Belirtilen 80 derece dayanıklılığı ve sertliğini elde etmek için ısı işlemi gereklidir.ve parti kimliği onaylanmış kalite planına göre kaydedilmelidir..
• Boyut kontrolleri, zincirin çapını, mesafesini, iç genişliğini, dış genişliğini, bağlantı deformasyonunu ve onaylanmış çizimlere veya standart toleranslara göre metre başına ağırlığı kapsamalıdır.
• Karşıt yük testi, örnek kırma yük testi, görsel inceleme ve herhangi bir ek yıkıcı olmayan test, seçilen standart, denetim ve test planını takip etmelidir.ve alıcı gereksinimleri.
• Parti işareti ve belgelendirme, bitmiş zinciri malzeme, ısı işleme, üretim, test ve denetim kayıtlarına bağlamalıdır.Nihai sarmaşık bileşimi kendi tanımlamasını ve nominal kapasite işaretini gerektirir..
• Sıcak daldırma galvanize, polimer kaplama veya diğer ısı sonrası işleme işlemleri varsayılan bitirme işlemleri değildir.ve denetlenebilirliği bozulmamıştır.

Zincir Yapılandırmaları

• Kısa Bağlantı: Kompakt mesafe-diametre oranı → seçilen standartın özellikle kısa bağ zincirini kapsadığı 80 sınıf zincir sargıları ve genel kaldırma için tercih edilen sayfa odaklaması.
• Orta bağlantı: İç bağlantı uzunluğunun artması → daha fazla bağlantı boşluğu sağlayabilir, ancak geçerli kaldırma standardı, WLL, kanıt testi ve uyumlu armatürler doğrulanmalıdır.
• Uzun Bağlantı: Birkaç eşdeğer çap için metre başına daha düşük kütle ile uzun mesafe → belirli standart dışı nakliye veya genel zincir uygulamaları için yararlı,Ama yeterliliksiz olarak havalandırma zinciri olarak reklam yapılmamalıdır..
• Bitmiş Zincir Sling Montajı: Zincir artı ana bağlantı, bağlantı bağlantıları, kancalar, kısaltma cihazları ve tanımlama etiketi → montaj derecesi en düşük dereceli bileşeni ile sınırlıdır.

Seçim ve Soruşturma Rehberi

Adım 1: Planlanan görevi doğrulayın: zincir sünger malzemesi, bitmiş zincir sünger montajı, genel kaldırma, deniz bakımı, bağlama, aktarma veya başka bir uygulama.Farklı görevler farklı standartlar gerektirir.

Adım 2: Yönetim standardını ve sınıfını onaylayın: ISO 3076 Sınıf 8, EN 818-2 Sınıf 8, ASME / yerel düzenleyici temel, müşteri özelliği veya başka bir onaylanmış standart.

Adım 3: Gerekli WLL ve sargı konfigürasyonunu sağlayın: tek, iki, üç veya dört bacaklı sargı, etkili uzunluk, sargı açısı, bağlama türü, yük geometri, ağırlık merkezi,ve kenar temas koşulları.

Adım 4: Zincir serisini ve boyutunu seçin: kısa bağlantı d × p, zincir çapı, istenen erişim, miktar ve gevşek zincir veya tam bir montaj silindir gerekli olup olmadığını seçin.

Adım 5: Son bileşenleri ve uyumluluğu doğrulayın: ana bağlantı, bağlama bağlantısı, kanca, kısaltma cihazı, son bağlantı ve her bileşenin nominal kapasitesi.

Adım 6: Çalışma koşullarını doğrulayın: sıcaklık aralığı, deniz suyu veya kimyasal maruz kalma, korozyon koruması, denetim rejimi ve kaplama veya galvanizasyonla ilgili herhangi bir kısıtlama.

Adım 7: Belgeleri ve teslimatı onaylayın: malzeme sertifikası, üreticinin test sertifikası, kanıt yükü sertifikası, kırma yükü testi, üçüncü taraf / sınıf denetimi, işaretleme, paketleme, varış yeri,ve gerekli teslimat tarihi.

Özel Özellikler

• Ürün Kategorisi: Alaşımlı çelik kaldırma zinciri → doğru standart, test ve tanımlama ile sağlandığında, sınıflandırılmış zincir sallama ve düzenleme uygulamaları için.
• Kalite Sınıfı: Sınıf 80 / Sınıf 8 → fiyatlandırmadan önce doğru standart ve mekanik özellik temelleri doğrulanmalıdır.
• Yapım: Flash-butt kaynaklı yuvarlak bağlantı zinciri → kaynak bütünlüğü, ısı tedavisi, boyut kontrolü ve kanıt testi önemli kalite noktalarıdır.
• Birincil bağlantı türü: Kısa bağlantı → ISO 3076 / EN 818-2 uyarınca 8. sınıf zincir sargıları için tanınan konfigürasyon.
• İsteğe bağlı bağlantı türleri: Orta bağlantı / uzun bağlantı → uygulama ve kaldırma kabulü ayrı bir onay gerektirir.
• Malzeme: Isı ile işlenmiş alaşımlı çelik → kesin çelik sınıfı, kimyasal, ısı işlemesi ve sertlik gereksinimleri doğrulanmalıdır.
• Yüzey bitirici: Kendi rengi / siyahlaştırılmış / boyalı / belirtilen kaplama → kaplama işlemi sertifikalı zincir durumuna uygun olmalıdır.
• Güvenlik faktörü: Onaylanmış sertifika ve kimlik belgesinde en az 4 belirtilen → puanlı WLL ve kanıt testi temelinde onaylanması gerekir.
• Tedarik formu: gevşek zincir uzunluğu veya montajlı sargı → montaj bileşenleri, erişim, WLL, etiket ve kanıt testi belirtilmelidir.
• Sertifika Alanı: Proje gereksinimine göre → malzeme, üreticisi, kanıt yükü, kırma yükü ve üçüncü taraf denetim belgeleri sipariş edilmedikçe standart olarak kabul edilmez.

Nasıl Çalışır?

Load is connected through approved master links and fittings → Tensile force is transferred from link to link through the curved bearing zones → The welded and heat-treated alloy-steel links carry the rated load within the approved sling geometry → Compatible components and controlled sling angles maintain the declared assembly capacity → Identification, denetim ve periyodik inceleme destek güvenli devam eden hizmet

Başvurular

Chain sling fabrication | Shipyard lifting and maintenance | Marine machinery handling | Industrial rigging | Steel structure handling | Foundry and workshop lifting | Cargo and equipment handling | Replacement of traceable Grade 80 lifting-chain assemblies

Denetim, İşaretleme ve Güvenli Kullanım

• Kullanmadan önce zinciri ve tüm ekipmanları aşınma, çizik, delik, korozyon, bükülmüş veya gerilmiş bağlantılar, hasarlı kaynaklar, ısı hasarı, okunamayan kimlik ve yetkisiz onarımlar için kontrol edin.
• Uygulanabilir standart ve yerel düzenlemelere göre gerekli ürün veya montaj bilgilerini gösteren dayanıklı ve okunur bir kimlik olmadan bir sargı kullanmayın.
• Zinciri kullanımdan çıkarın, eğer aşınma, deformasyon, uzatma, çatlama, kaynak hasarı, ısı maruziyeti, korozyon veya diğer bozulma, üreticinin veya yönetim standardının sınırlarını aştığında.
• 80 sınıfı kaldırma zincirini saha kaynakları, geçici bağlantılar, vidalar, çubuklar veya kontrolsüz ısı işlemleri ile onarmayın. Onarım ve yeniden kalifikasyon üreticinin ve geçerli standardın uyarınca yapılmalıdır.
• Zinciri keskin kenarlardan ve istenmeyen yan yüklemelerden koruyun.
• Denetim sıklığı kullanım sıklığını, servis ciddiyetini, yük türünü, ortamı ve önceki servis geçmişini yansıtmalıdır.

Sertifikalar ve Belgelendirme

Malzeme izlenebilirliği, üreticinin test belgeleri, kanıt yükü testi, kırma yükü testi, boyut kontrolü,ve üçüncü şahitlik seçilen standart göre düzenlenebilirSertifikanın mevcutluğu ve yazılılığı tekliften önce onaylanmalıdır.

Alıcı tarafından talep edildiğinde ve ilgili toplum tarafından kabul edildiğinde, deniz veya açık deniz projeleri için sınıflandırma topluluğu veya bağımsız denetim mevcut olabilir.Bu, otomatik tip onayı olarak veya her siparişle birlikte verilen her liste sertifikası olarak yorumlanmamalıdır.

İsteğe bağlı olarak ve proje gereksinimine / toplumun kabulüne tabi olarak: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: Listelenen minimum kırma yükü zincir WLL olarak kullanılabilir mi?

A1: Hayır. Minimum kırma yükü yıkıcı test değeridir, WLL ise üreticinin tanımlanmış bir standart ve tasarım faktörü altında değerlendirdiği servis yüküdür. Siparişte gerekli WLL belirtilmelidir,yönetim standardı, denetim testi gereksinimi ve sargı konfigürasyonu. Nihai WLL onaylanmış belgelerde ve ürün veya sargı tanımlamasında bulunmalıdır.

S2: Tedarik edilen orta bağlantı ve uzun bağlantı zincirleri hava kaldırma için kullanılabilir mi?

A2: Yalnızca geçerli kaldırma standardı, 80 derece uyumluluğu, üreticinin değerlendirmesiyle WLL, denetim prosedürü, boyut toleransları ve uyumlu ekipmanlar doğrulandıktan sonra.ISO 3076 ve EN 818-2 özel olarak kısa bağlantı 8. sınıf zincirini ele alıyor; diğer verilen bağlantı serilerinin aynı kaldırma onayına sahip olduğu varsayılmamalıdır.

S3: Güvenilir bir teklif için hangi bilgiler gereklidir?

A3: Standartı, 80 sınıf uyumluluğu temelini, zincir türünü ve d × p boyutunu, gerekli WLL'yi, gevşek zincir veya sargı montajını, bacak sayısını, etkili uzunluğu, sargı açısını, kancaları ve ana bağlantıları belirtin.çalışma ortamı, bitirme, miktar, test ve sertifika kapsamı, teslimat yeri ve gerekli teslimat süresi.
