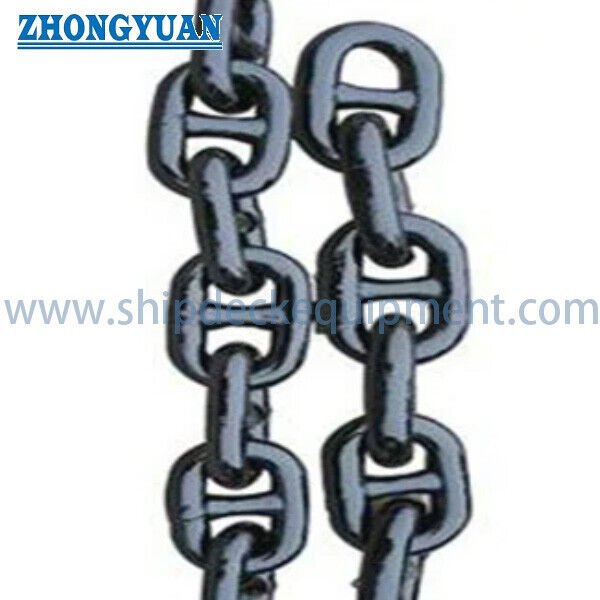

Trawling ve Akvakültür için kaynaklı Balıkçılık Zinciri Kısa, Orta ve Uzun Bağ

Trolling ve Su Ürünleri Yetiştiriciliği İçin Kaynaklı Balıkçılık Zinciri | Kısa, Orta ve Uzun Halkalı

Ürün Genel Bakışı

Kaynaklı balıkçılık zinciri, ticari balıkçılık ekipmanlarında, trol ağı düzeneklerinde, zincir matrislerinde, zemine temas eden düzeneklerde, balık ağı ağırlıklandırma sistemlerinde ve seçilmiş su ürünleri yetiştiriciliği ekipmanlarında yapısal ve aşınma bileşeni olarak kullanılan yuvarlak halkalı çelik bir zincirdir. Alıcının mukavemet, metre başına kütle, iç halka boşluğu, bağlantı alanı ve zincirin ağlar, kancalar, fırdöndüler, halatlar ve diğer balıkçılık ekipmanı bileşenleriyle nasıl etkileşimde bulunduğunu dengelemesini sağlamak için kısa, orta ve uzun halkalı konfigürasyonlarda tedarik edilir.

Bu ürün, yalnızca zincir çapına göre değil, gerçek balıkçılık ekipmanı düzeneklerinden seçilmelidir. Gerekli bilgiler arasında halka tipi, nominal çap, adım, iç genişlik, dış genişlik, toplam uzunluk, uç bağlantıları, minimum kopma yükü, malzeme sınıfı, ısıl işlem durumu, yüzey kaplaması, aşınma ortamı ve muayene belgeleri yer alır. Belirtilen minimum kopma yükü, bir zincir kopma kuvveti değeridir; çalışma yükü limiti, güvenli çalışma yükü veya kaldırma kapasitesi değildir.

Ürün Konfigürasyonları

• Kısa Halka (SL): kompakt adım ve metre başına daha yüksek kütle → yoğun bir zincir profili, kontrollü hareket ve sınırlı iç boşluğun tercih edildiği yerlerde kullanışlıdır.
• Orta / Orta Halka (ML): ara adım ve ağırlık → zincir esnekliği, bileşen boşluğu, kütle ve bağlantı kolaylığı arasında denge sağlar.
• Uzun Halka (LL): aynı çap için daha uzun adım ve metre başına daha düşük kütle → kancalar, fırdöndüler, konektörler, ağlar veya diğer balıkçılık ekipmanı bağlantıları için daha fazla iç alan sağlar.
• Standart uzunluklar ve uç düzenekleri: kesilmiş uzunluklar, makaralar, demetler, montajlar veya projeye özel bölümler halinde tedarik edilir → uç halkalar ve aksesuarlar üretimden önce onaylanmalıdır.
• Malzeme seçenekleri: yüksek mukavemetli alaşımlı çelik, karbon çelik veya paslanmaz çelik görüşülebilir → yayınlanan kopma yükü tablosu, ayrı doğrulama olmadan farklı malzeme sınıfları arasında uygulanamaz.
• Yüzey kaplaması: kendi rengi, boyalı, elektro galvanizli, sıcak daldırma galvanizli veya projeye özel kaplama → kaplama seçimi deniz suyu maruziyeti, aşınma, gerekli hizmet ömrü ve boyutsal toleransa bağlıdır.

Anahtar Seçim Verileri

• Nominal Çap: tedarik edilen aralıkta 7–28 mm → halka kesitini, zincir kütlesini, konektör uyumluluğunu ve potansiyel kopma kuvvetini kontrol eder.
• Halka Adımı: türe ve çapa bağlı olarak 21–150 mm → esnekliği, iç boşluğu, temas davranışını ve metre başına halka sayısını etkiler.
• İç Genişlik: tedarik edilen tabloda 10–44 mm → kancaların, fırdöndülerin, halatın, ağ bağlantılarının ve bitişik halkaların takılmadan sığmasını sağlamalıdır.
• Dış Genişlik: tedarik edilen tabloda 25.5–103 mm → alanı, kılavuzlardan geçiş boşluğunu, paketleme yoğunluğunu ve balıkçılık ekipmanı düzenekleriyle etkileşimi etkiler.
• Birim Ağırlık: 0.82–14.41 kg/m → toplam ekipman ağırlığı hesaplamasını, elleçleme planlamasını, navlun tahminini ve deniz tabanı temas tasarımını destekler.
• Minimum Kopma Yükü: tedarik edilen tabloda 60–980 kN → yıkıcı test referansıdır ve izin verilen çalışma yükü değildir.
• Malzeme Sınıfı: Onaylanacak → kopma kuvveti çelik sınıfına, kaynak kalitesine, ısıl işleme, halka geometrisine ve test yöntemine bağlıdır.
• Amaçlanan Görev: Balıkçılık ekipmanı / trol / su ürünleri yetiştiriciliği → kaldırma, personel taşıma, tekne çekme ve gemi demirleme ayrı standartlar ve sertifikalar gerektirir.

Ana Teknik Parametreler

Kısa, Orta veya Uzun Halkayı Nasıl Seçersiniz

• Kompakt geometri, metre başına daha yüksek zincir kütlesi, azaltılmış iç hareket ve ağ veya zemine temas eden düzenekle yakın etkileşimin öncelikli olduğu yerlerde kısa halkayı seçin.
• Uygulamanın zincir kütlesi, esneklik, iç boşluk ve bağlantı elemanlarıyla uyumluluk arasında pratik bir dengeye ihtiyaç duyduğu yerlerde orta halkayı seçin.
• Metre başına daha düşük kütle ve daha büyük bağlantı alanının önemli olduğu, özellikle kancaların, fırdöndülerin, konektörlerin, ağların veya değiştirilebilir bileşenlerin halkadan geçmesi gerektiğinde uzun halkayı seçin.
• Konektör yatağını ve eklemini kontrol edin. Halkadan geçen bir konektör hala takılabilir, yan yük uygulayabilir veya montaj performansını düşüren küçük bir temas yarıçapı oluşturabilir.
• Tam yük yolunu onaylayın. Yalnızca zincir mukavemeti, uç halkaların, kancaların, fırdöndülerin, ağ bağlantılarının, kaynaklı bağlantıların veya tam balıkçılık ekipmanı montajının kapasitesini belirlemez.

Malzeme, Kaynak ve Isıl İşlem

Balıkçılık zinciri normalde yuvarlak çelik çubuktan halkalar halinde şekillendirilerek ve kontrollü bir kaynak işlemiyle (örneğin, alın kaynağı) kapatılarak üretilir. Yüksek mukavemetli zincirler için üretim rotası kaynak çapaklarının temizlenmesini, ısıl işlemi, kalibrasyonu, boyutsal kontrolü ve mekanik testleri içerebilir. Malzeme sınıfı ve ısıl işlem durumu, gerekli minimum kopma yüküne bağlanmalıdır.

• Yüksek mukavemetli alaşımlı çelik: genellikle belirtilen çap-mukavemet ilişkisinin ısıl işlem görmüş bir zincir sınıfı gerektirdiği yerlerde tercih edilir.
• Karbon çelik: yalnızca sınıfı, kaynaklanabilirliği, ısıl işlemi ve doğrulanmış kopma yükü proje gereksinimini karşıladığında genel balıkçılık veya ağ uygulamaları için uygundur.
• Paslanmaz çelik: belirli ortamlarda korozyon direnci için seçilir; sınıfı, kaynak durumu, mukavemeti, yapışma riski ve fiyatı ayrı olarak onaylanmalıdır.
• Malzeme ikamesi, tablodaki kopma yükünü otomatik olarak korumaz. Karbon çelik, alaşımlı çelik ve paslanmaz çelik kendi mekanik özelliklerine ve test temeline ihtiyaç duyar.
• Orijinal "ısıya dayanıklı" iddiası genel bir ürün özelliği olarak kullanılmamalıdır. Yüksek sıcaklık hizmeti, belirtilen bir malzeme, çalışma sıcaklığı aralığı, mukavemet tutma verileri ve uygulama incelemesi gerektirir.

Yüzey Kaplaması ve Korozyon Koruması

• Sıcak daldırma galvanizleme: deniz korozyon koruması için daha kalın bir çinko kaplama sağlar, ancak kaplama kalınlığı, halka uyumu, kaynak alanı ve mekanik özellik etkileri kontrol edilmelidir.
• Elektro galvanizleme: daha ince ve daha homojen bir çinko kaplama sağlar, genellikle sıcak daldırma galvanizlemeden daha düşük uzun vadeli korozyon toleransına sahiptir.
• Boyalı veya kaplamalı yüzey: tanımlamayı ve ilk korozyon korumasını destekler; deniz tabanı teması ve halka yatak alanlarındaki aşınma beklenmelidir.
• Kendi rengi / siyah yüzey: kaplamanın gerekli olmadığı veya zincirin montajdan sonra projeye özel bir işlem göreceği yerlerde uygundur.
• Paslanmaz çelik yüzey: sınıfına ve hizmet ortamına göre pikleme, pasivasyon, parlatma veya diğer yüzey işlemleri belirtilebilir.
• Yüzey işlemi aşınmayı ortadan kaldırmaz. Muayene aralıkları korozyon kaybını, halkadan halkaya aşınmayı, kaynak durumunu, deformasyonu, çatlakları ve kaplama hasarını dikkate almalıdır.

Kalite Kontrol ve Test

• Hammadde doğrulama → çelik sınıfını, ısı numarasını, kimyasal bileşimi ve mekanik özellik belgelerini onaylayın.
• Boyutsal inceleme → nominal çapı, adımı, iç genişliği, dış genişliği, halka şeklini ve uzunluk toleransını kontrol edin.
• Kaynak incelemesi → kaynak yerini, çapak temizliğini, hizalamayı, yüzey göstergelerini ve halka geometrisini inceleyin.
• Isıl işlem kontrolü → yüksek mukavemetli sınıflar belirtildiğinde fırın döngüsünü, parti kimliğini, sertliği ve mekanik test sonuçlarını kaydedin.
• Mekanik testler → kabul edilen spesifikasyona göre parti veya numune başına deneme yükü, çekme ve minimum kopma yükü testleri düzenlenebilir.
• İzlenebilirlik ve işaretleme → gerektiğinde tip, boyut, sınıf, parti, uzunluk, kaplama ve test belgesi referansını tanımlayın.
• Son belgeler → sipariş kapsamına göre üretici test sertifikası, malzeme sertifikası, boyutsal rapor, kaplama raporu ve üçüncü taraf tanık kayıtları mevcuttur.

Balıkçılık ve Su Ürünleri Yetiştiriciliği Uygulamaları

Dip trol ekipmanı | Kirişli trol zincirleri | Zincir matrisleri | Taban halatı ve ayak halatı düzenekleri | Trol ağı ağırlıklandırma | Balık ağı bağlantıları | Değiştirilebilir aşınma bölümleri | Su ürünleri yetiştiriciliği ağ ve kafes ekipmanları | Projeye özel balıkçılık ekipmanı düzenekleri

FAO balıkçılık ekipmanı referansları, zincirin deniz tabanı ve balık ağıyla doğrudan etkileşimde bulunduğu kirişli trol tickler düzenekleri ve zincir matrislerinde zincir kullanımını açıklar. Bu nedenle nihai zincir tipi ve boyutu, balıkçılık ekipmanı tasarımcısı tarafından çekme hızı, deniz tabanı koşulları, ekipman kütlesi, aşınma, hedef türler, tekne gücü ve yerel balıkçılık düzenlemelerine göre seçilmelidir.

Seçim ve Sorgulama Rehberi

Adım 1: Uygulamayı sağlayın: trol zinciri, tickler zinciri, zincir matrisi, taban halatı, ağ ağırlığı, su ürünleri yetiştiriciliği ekipmanı veya başka bir balıkçılık ekipmanı düzenek.

Adım 2: Halka tipini, nominal çapı, adımı, iç genişliği, dış genişliği, gerekli uzunluğu, bölüm sayısını ve toplam miktarı onaylayın.

Adım 3: Gerekli minimum kopma yükünü, tasarım yükünü, güvenlik faktörünü veya seçim kuralını, beklenen döngüsel yüklemeyi, deniz tabanı temasını, aşınmayı ve korozyon ortamını belirtin.

Adım 4: Malzeme sınıfını, ısıl işlem durumunu, yüzey kaplamasını, rengi, boyutsal toleransı ve aksesuarların halkalardan geçmesi veya içinde eklem yapması gerekip gerekmediğini onaylayın.

Adım 5: Uç düzenekleri ve aksesuarları sağlayın: genişletilmiş uç halkalar, kancalar, fırdöndüler, konektörler, halkalar, kaynaklı bağlantılar, tanımlama etiketleri veya monte edilmiş ağ bölümleri.

Adım 6: Testleri, sertifikayı, üçüncü taraf tanıklığı, paketleme yöntemini, varış noktasını, teslimat süresini ve varsa referans çizimi veya örneği onaylayın.

Paketleme ve Teslimat

• Kesilmiş uzunluklar veya montajlar, kurulum sırasında karışıklığı azaltmak için tip, çap, uzunluk, parti ve miktara göre etiketlenmelidir.

• Paketleme seçenekleri, zincir boyutuna, kaplamasına, varış noktasına ve elleçleme yöntemine göre kontrplak kasalar, ahşap kasalar, dokuma veya naylon torbalar, çelik tamburlar, demetler ve paletleri içerir.

• Galvanizli veya kaplamalı zincirler, depolama ve deniz taşımacılığı sırasında darbe hasarını, su tutulmasını ve kaplama aşınmasını sınırlamak için paketlenmelidir.

• Ağır zincir bölümleri, onaylanmış paket ağırlığı, kaldırma noktaları, forklift erişimi ve güvenli boşaltma düzenlemeleri gerektirir.

Sertifikalar ve Belgeler

ISO 9001 sertifikası, geçerli olduğunda, tedarikçinin kalite yönetim sistemine uygulanır ve bir ürün mukavemet standardı değildir. CE işareti yalnızca zincir belirli AB mevzuatı kapsamına girdiğinde ve gerekli uygunluk değerlendirmesi tamamlandığında geçerlidir. BV veya başka bir üçüncü taraf denetim kuruluşu, yalnızca kabul edilen denetim kapsamı dahilinde testlere tanıklık edebilir veya belge düzenleyebilir.

Sınıflandırma / üçüncü taraf denetimi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS ve Üretici Test Sertifikası, proje gereksinimine, ürün spesifikasyonuna, test kapsamına ve alıcının kabulüne göre düzenlenebilir.

Çizim ve Fotoğraflar

SSS

S1: Minimum kopma yükü, zincirin güvenli çalışma yükü müdür?

C1: Hayır. Minimum kopma yükü, bir test numunesinin tanımlanmış bir çekme testinde dayanması veya arızalanması gereken kuvvettir. WLL veya SWL değildir. İzin verilen tasarım yükü, gerekli güvenlik faktörü, yorgunluk, aşınma, korozyon, dinamik yükleme ve tam montaj kapasitesi kullanılarak balıkçılık ekipmanı tasarımcısı tarafından belirlenmelidir.

S2: Balıkçılık ekipmanı için hangi halka tipi en iyisidir?

C2: Kısa halka kompakt ve daha ağır bir zincir profili sağlar, orta halka kütle ve boşluk dengesi sağlar ve uzun halka metre başına daha düşük kütle ve daha fazla bağlantı alanı sunar. Doğru seçim, ağ düzenek, konektörler, zemin teması, gerekli ağırlık, esneklik ve aşınma desenine bağlıdır.

S3: Bu balıkçılık zinciri kaldırma, gemi çekme veya demirleme için kullanılabilir mi?

C3: Yalnızca bu tabloya dayanarak değil. Kaldırma, çekme ve demirleme zincirleri kendi tasarım standardını, sınıfını, deneme testini, işaretlemesini, sertifikalarını ve uygulama onayını gerektirir. Bir balıkçılık zinciri kopma yükü değeri, bir kaldırma WLL, çekme SWL veya demirleme kapasitesine doğrudan dönüştürülmemelidir.
