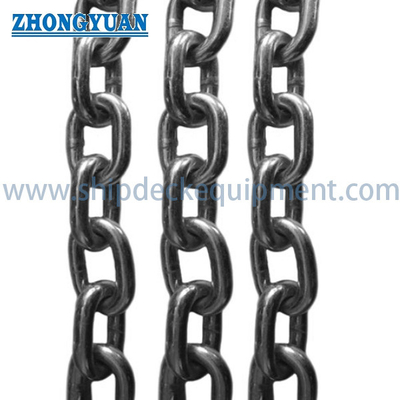

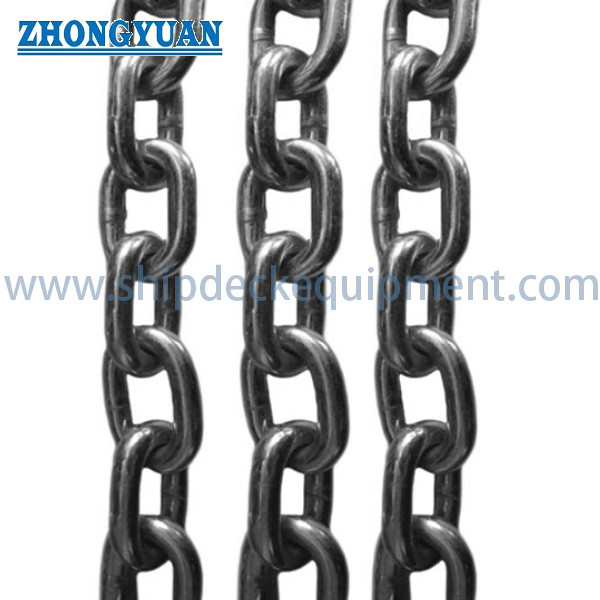

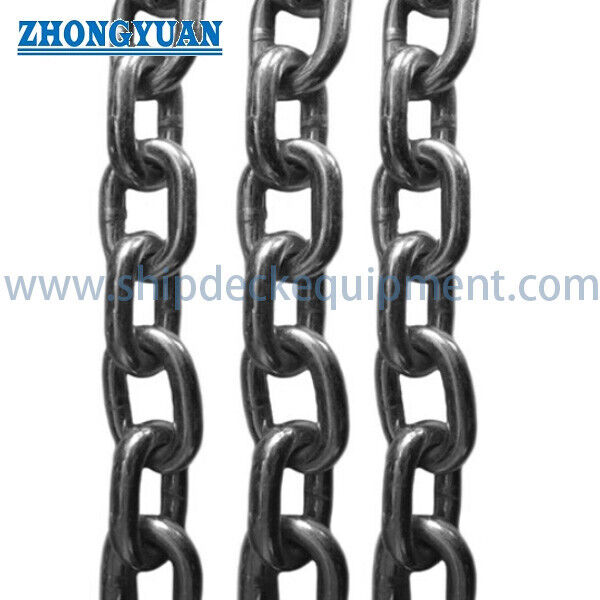

80 Derece Kısa Bağlantılı Balıkçılık Zinciri | 7-20 mm Isıl İşlem Görmüş Alaşımlı Çelik Trol Zinciri

80 derece Kısa Bağlı Balıkçı Zinciri 7-20 mm Sıcak Tedavi Alloy Çelik Trawl Zinciri

Ürün Genel Görünümü

80 sınıfı kısa bağlantılı balıkçılık zinciri, kontrol edilen bağlantı geometrisinin, yüksek minimum kırma kuvvetinin,giyim direnci, ve uyumlu balıkçılık aletleri ile güvenilir bir bağlantı gereklidir.Zincirin kompakt kalmasına yardımcı olmak ve balıkçılık aleti düzeninde aşırı bağlantı hareketini azaltmak.

Bu sayfa, sağlanan parametreler tablosunda doğrulanmış 7 × 21 mm ila 20 × 60 mm aralığını kapsar. Seçim zincirin çapına, alana, iç ve dış genişliğine, metre başına kütleye,En az kırma gücü, gerekli bitmiş uzunluk, uç bağlantıları, balık tutma görevi ve korozyon maruziyeti. 80 sınıfı balıkçılık zinciri sertifikalı kaldırma zinciri, demir zinciri olarak tanımlanmamalıdır,ya da demir zinciri, eğer ayrı bir standart geçerli değilse, denetim programı, işaretleme sistemi ve sertifika kapsamı kabul edildi.

Hızlı Özellikler

• Ürün türü: Ticari balıkçılık ve trawl aletleri için kaynaklı kısa halkalı balıkçılık zinciri → kompakt zincir geometri.
• Listelenen boyut aralığı: 7 × 21 ila 20 × 60 mm → 7 ila 20 mm nominal çubuk çaplı altı doğrulanmış boyut.
• Malzeme: Isı ile işlenmiş alaşımlı çelik → malzeme sınıfı, kimyasal bileşimi, ısı ile işlenme durumu ve sertlik aralığı doğrulanmalıdır.
• Asgari kırma gücü: 53 ila 440 kN → doğrudan gerilme altında test edilen yeni düz zincir için parti seçimi değeri; izin verilen çalışma yükü değildir.
• Metre başına kütle: 1.09 ila 8.85 kg/m → alet ağırlığını, taşıma yükünü, nakliye kütlesini ve toplam zincir miktarını hesaplamak için kullanışlıdır.
• Kısa bağlantı geometri: Pitch yaklaşık 3d → kompakt rotayı ve belirtilen kelepçeler, dönerler, halkalar veya balıkçılık malzemeleri takviyeleri ile uyumluluğu destekler.
• Yüzey finişi: Çıplak, kara, boyalı veya diğer onaylı kaplama → deniz maruziyeti, aşınma, kaplama kalınlığı ve boyut uygunluğu dikkate alınmalıdır.
• Tedarik temelleri: Kesim uzunlukları, sürekli uzunluklar, uç ekipmanları, işaretleme, test belgeleri ve onaylanmış sipariş kapsamına göre üçüncü taraf denetimi.

Ana teknik parametreler

Zincir Geometri ve Bağlantı Uyumlu

• Nominel boyut, çubuk çapı d × pitch p olarak ifade edilir. Tüm altı listelenen boyut, bu sayfada kullanılan tanımlayıcı kompakt geometri olan p = 3d'yi kullanır.
• İç genişliği, kelepçelerin, halkaların, dönerlerin, kancaların, bağlantıların veya diğer balıkçılık malzemeleri bileşenlerinin bağlanmadan girebilmesini ve bağlanabilmesini kontrol eder.
• Dış genişlik kılavuzlar, cepler, zincir kutuları, rulolar, ağ ekipmanları ve diğer çevre ekipmanları üzerinden açıklığı etkiler.
• Uyumlu armatürler sadece nominal zincir çapına göre değil, gerçek iğne çapına, çene genişliğine, eklem gereksinimine ve yük kapasitesine göre seçilmelidir.
• Zincir bükülmemelidir, bir bağlantıyı yan tarafa yüklenmemelidir, uygun olmayan bir yarıçap üzerinde keskin bir şekilde bükülmemelidir veya düşük boyutlu bir montajla bağlanmamalıdır.
• Zincirin bir cep tekerleği, çingene, kalibreli bir sürücü veya özel bir kılavuzdan geçmesi gerekiyorsa, boyut toleransı ve kalibrasyon gereksinimleri ayrı olarak onaylanmalıdır.

Balıkçılık Görevi, Giyim ve Hizmet Ömrü

• Ticari balıkçılık zinciri, tekrarlanan hareketlere, darbeye, aşınmaya, tuzlu suya, güverte temasına ve balıkçılık operasyonlarından kaynaklanan kirliliğe maruz kalmaktadır.Seçim sadece minimum kırma kuvveti yerine gerçek yükü dikkate almalıdır.
• Kısa bağlantılar kompakt ve nispeten istikrarlı bir zincir şekli sağlar, ancak aşınma bağlantı noktalarındaki temas bölgelerinde ve kelepçeler, halkalar, döngüler veya ağ armatürleri ile bağlantı noktalarında yoğunlaşabilir.
• Tasarım keskin çelik kenarların üzerinde sürekli sürtünmeyi, aşırı şok yükünü, şiddetli bükülmeyi ve paralel zincir bacakları arasındaki dengesiz yükü önlemelidir.
• Denetim aralıkları çalışma saatlerini, yakalama döngüsünü, deniz tabanı temasını, korozyona maruz kalmayı ve gözlemlenen aşınmayı yansıtmalıdır.veya yerel olarak giyilmiş bağlantılar hizmetten çıkarılmalıdır..
• Geri çekilme kriterleri, izin verilen çap kaybı, uzatma sınırı ve onarım politikası, alıcının balıkçılık aracı prosedürünü veya kabul edilen ürün standardını takip etmelidir.Hasarlı ısı ile işlenmiş zincir, onaylı bir üretici prosedürü olmadan saha kaynaklılığı yapılmamalıdır..
• Denizde kaybolan zincirler terk edilmiş balıkçılık aletleri haline gelebilir.ve geri kazanma prosedürleri, gemi operatörlerinin alet yönetimi uygulamalarıyla koordine edilmelidir..

Malzeme, Kaynak ve Isı Tedavisi

• Alaşımlı çelik çubuğu, sınıf 80 performansının dayanıklılık ve sertlik temelini sağlar, ancak çelik kimyasal ve temizlik gereksinimleri satın alma özelliklerinde belirtilmelidir.
• Her bağlantı, tipik 80 Sınıf zincir üretiminde son ısı işleminden önce elektriksel olarak oluşturulur ve kaynaklanır.Gerçek süreç yolu ve ekipman yeterliliği tedarikçiyle onaylanmalıdır..
• Dayanıklılık, sertlik, esneklik ve aşınma direnci konusunda gerekli dengeyi elde etmek için Sınıf 80 alaşım zinciri için sıklıkla söndürme ve ısıtma kullanılır.
• Saldırma bölgesi kalitesi kritiktir çünkü bağlantı kaynağı doğrudan germe yükünün bir parçasını oluşturur.ve mekanik testler hem temel malzemeyi hem de kaynaklı bağlantıları kapsamalıdır.
• "Sıcaklığa dayanıklı" terimi genel hizmet iddiası olarak kullanılmamalıdır.Maksimum ve asgari çalışma sıcaklıkları ve ısıya maruz kaldıktan sonra herhangi bir yük azaltımı, yönetilen ürün standardına göre onaylanmalıdır..
• Alan ısıtması, alev kesimi, kontrolsüz kaynak veya sıcak düzleme, ısı ile işlenmiş özellikleri değiştirebilir ve yazılı teknik onay olmadan yapılmamalıdır.

Deniz Balıkçılık Hizmetleri için yüzey koruması

• Çıplak veya cilalanmış zincir orijinal bağlantı boyutlarını korur, ancak sınırlı korozyon koruması sağlar ve bu nedenle uygun depolama, bakım ve denetim gerektirir.
• Siyah veya boyalı kaplamalar ekonomik geçici koruma sağlar ve kolay görsel tanımlama sağlar, ancak bağlantı noktalarındaki aşınma kaplamayı yavaş yavaş ortadan kaldıracaktır.
• Peçete sistemi, kuru film kalınlığı, esneklik, darbe direnci ve bağlantı boşlukları üzerindeki etkisi tanımlandığında püskürtülmüş kaplama tartışılabilir.
• Sıcak daldırma galvanizasyonu ve galvanizasyon bu sayfada standart 80 sınıfı bitirme olarak sunulmamaktadır.veya hidrojenle ilgili bozulma.
• Herhangi bir galvanizli veya kaplı 80 sınıfı balıkçılık zinciri, üreticinin onayladığı bir süreç, boyut kontrolü, sonrası işleme doğrulama gerektirir.ve bildirilen kırılma kuvveti değerlerinin hala geçerli olduğunu doğrulayan bir belge.
• Seçilen bitirme, renk, hazırlık derecesi, kaplama kalınlığı, onarım yöntemi, ambalaj koruması ve kaplanmamış temas veya tanımlama alanları ile belirtilmelidir.

Kalite Kontrolü ve Test Belgeleri

• Gelen malzeme kontrolü çelik sınıfı doğrulama, ısı / parti tanımlama, kimyasal bileşim ve malzeme sertifikası incelemesini içerebilir.
• Üretim kontrolü çubuk çapını, mesafeyi, iç genişliği, dış genişliği, bağlantı şeklini, kaynak konumunu, yüzey durumunu ve bitmiş uzunluğu kapsamalıdır.
• Süreç tutarlılığını göstermek için gerektiğinde ısı işlem kayıtları ve sertlik kontrolleri eklenebilir.
• Kanıt testleri, örnek kırılma gücü testleri, bükme testleri, uzatma ölçümleri, yorgunluk testleri veya metalografik incelemeler alıcı veya yöneten ürün standardı tarafından belirtilmelidir.
• Sağlanan asgari kırma gücü, çalışma test yükü değil, yıkıcı test değeri.
• Belgelendirme, yapımcı sertifikası, malzeme sertifikası, boyutlu denetim raporu, parti test raporu, ısı tedavisi kaydı ve siparişe göre üçüncü şahit raporu içerebilir.

Seçim ve Soruşturma Rehberi

Adım 1: Balıkçılık aletinin içindeki uygulama konumunu, örneğin trala bağlanma, ağ aletine bağlanma, ağırlık düzenlemesi, güverte taşıma bileşeni veya başka bir çizim tanımlanmış görevi doğrulayın.

Adım 2: nominal boyutu d × p, gerekli bitmiş uzunluğu, miktarı, zincir kütlesini, minimum kırma kuvvetini ve proje güvenliğini veya tasarım faktörünü doğrulayın.

Adım 3: Tüm çiftleşme ekipmanları ve boşlukları sağlayın: kelepçe iğnesi çapı, çene genişliği, halka veya döner boyutları, bağlantı sınıfı ve herhangi bir kılavuz, rulo, cep tekerleği veya depolama sınırlaması.

Adım 4: Malzeme sınıfını, ısı işlemini, çalışma sıcaklığını, korozyon ortamını, gerekli yüzey finişini, rengini, kaplama kalınlığını ve ambalajını doğrulayın.

Adım 5: Deneme ve belgeleri onaylayın: malzeme sertifikası, kanıt testi, seri kırılma testi, yorgunluk testi, boyut raporu, üçüncü taraf denetimi, işaretleme ve izlenebilirlik.

Adım 6: Balıkçı gemisi türü, alet çizimi, fotoğraflar, gerekli teslimat uzunluğu, uç ekipmanları, varış yeri, teslimat süresi,ve zincirin yeni bir alet için mi yoksa mevcut bir zincirin değiştirilmesi için mi olduğu.

Özel Özellikler

• Zincir Tipi: Kısa bağlantılı kaynaklı balıkçı zinciri → Bu sayfa sadece kompakt 3D-tırmanış geometriyi kapsar.
• Sınıf: 80 → tam yönetim standardı, alaşımlı çelik özellikleri ve mekanik özellik gereksinimleri doğrulanmalıdır.
• İsimsel Boyutlar: 7 × 21 / 10 × 30 / 13 × 39 / 16 × 48 / 19 × 57 / 20 × 60 mm → yük, dişli ağırlığı ve montaj uyumluluğuna göre seçin.
• Minimum kırma gücü: 53-440 kN → onaylanmış düz gerilim testi altında yeni zincire uygulanır; çalışma yükü veya kaldırma WLL değil.
• Güvenlik/Tasarım Faktörü: Tedarikçi tarafından belirtilen en az 4 → son izin verilen çalışma yükü, balıkçılık malzemesi tasarımcısı ve onaylanmış çalışma prosedürü tarafından belirlenmelidir.
• Yüzey bitirme: Çıplak / kara / boyalı / onaylı özel kaplama → galvanize veya kaplama ayrı teknik onay gerektirir.
• Uzunluk ve Son Bileşenler: Sipariş etmek için → kesim uzunluğu, parça sayısı, son bağlantı düzenlemesi, konektörler ve izin verilen uzunluk toleransı sağlayın.
• Dokümantasyon: Alım özelliklerine göre → tedarikçi QMS sertifikası, ürün test raporları ve üçüncü taraf denetimi ayrı belgelerdir.

Nasıl Çalışır?

Fishing-gear load enters through a compatible connector → Compact short links transmit direct tensile force through the welded alloy-steel chain → Chain mass and geometry contribute to the specified gear arrangement → End connection transfers the load into the next fishing-gear component

Başvurular

Commercial fishing gear | Trawl gear assemblies | Net rigging and weighting positions | Fishing-vessel deck gear connections | Aquaculture equipment where approved by the system designer | Replacement chain matched to an existing drawing

Sertifikalar ve Belgelendirme

ISO 9001 sertifikası tedarikçinin kalite yönetim sistemi ile ilgilidir ve kendisi bir ürün sertifikası değildir.CE belgeleri yalnızca zincirin geçerli mevzuatın kapsamına dahil olarak AB pazarına sokulduğu ve gerekli uygunluk değerlendirmesini tamamladığı zaman geçerlidir.. SGS veya başka bir üçüncü taraf satın alma siparişine dahil edildiğinde denetim veya test yapabilir.ve teklif veren kuruluş, fiyatlandırmadan önce onaylanmalıdır..

Uygulanabilir belgeleri siparişe göre: Supplier ISO 9001 QMS certificate | Material certificate | Maker’s certificate | Batch dimensional and breaking-force report | Heat-treatment record | Third-party inspection or SGS test report | CE declaration and supporting documents only where legally applicable

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: Doğru sınıf 80 balık zinciri boyutunu nasıl seçilir?

A1: Zinciri, gerekli balıkçılık malzemesi yükü, proje tasarımı faktörü, minimum kırma gücü, gerekli zincir ağırlığı, bağlantı boyutları, bitmiş uzunluk arasından seçin.ve her konektör ve rehber ile uyumlulukSadece çapına göre seçmeyin ve izin verilen çalışma yükü olarak minimum kırma kuvvetini değerlendirmeyin.

S2: Bu zincir yukarı kaldırma için uygun mu?

A2: Otomatik olarak değil. Bu sayfa ticari balıkçılık zinciri için kullanılır. kaldırma için kullanmak için ayrı olarak onaylanmış bir kaldırma zinciri standardı, sertifikalı çalışma yükü sınırı, kanıt test rejimi, işaretleme,İzlenebilirlik, uyumlu kaldırma bileşenleri ve uygulanabilir CE veya düzenleyici belgeler.

S3: Sınıf 80 balıkçılık zinciri sıcak dip galvanizli veya elektro galvanizli olabilir mi?

A3: Sadece zincir üreticisi tarafından teknik onaylandıktan sonra. Karıştırma, kaplama ve galvanizleme, ısı ile işlenmiş alaşımlı çelikleri etkileyebilir ve boyutları veya mekanik performansı değiştirebilir.Süreç, hidrojen kontrol önlemleri, işleme sonrası testler ve minimum kırma kuvvetinin geçerliliğinin devam etmesi, tedarikten önce onaylanmalıdır.
