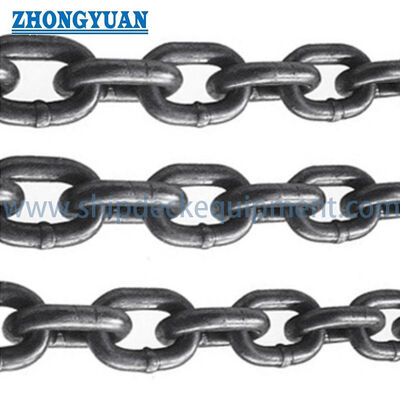

DIN 764 yuvarlak çelik bağlantı taşıyıcı zinciri.
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Tip: | Çarpıştırılmış bağlantı zinciri | Malzeme: | Alaşımlı Çelik, Yüksek Çekme, Isıl İşlem Görmüş. |
|---|---|---|---|
| Yüzey İşlem: | Çinko Kaplama, Siyah Boyalı, Sıcak Daldırma Galvaniz, Toz Boya | Yapı: | Flaş Alın Kaynaklı Zincir |
| Özellik: | Isıya Dayanıklı | Zincir Boyutu: | 4 mm'den 26 mm'ye |
| Renk: | Kendinden Renkli, Kırmızı, Yeşil veya isteğinize göre | Başvuru: | Gemi, Demir Çelik Sanayi, Petrol Kimya Sanayi, Kömür Madeni |
| Vurgulamak: | Alman Standardı DIN 764 Zincir,DIN 764 Yuvarlak Çelik Bağlantı Zinciri,Konveyörler için DIN 764 Bağlantı Zinciri |
||
Ürün Açıklaması

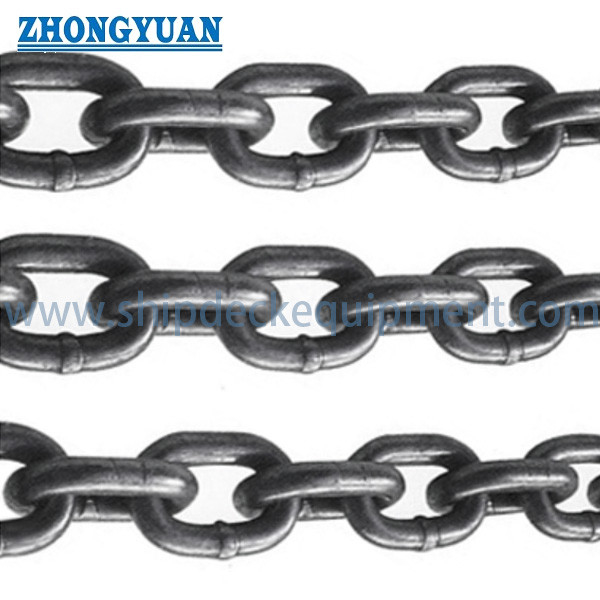

DIN 764 Yuvarlak Çelik Halka Konveyör Zinciri | Zincir Dişlileri ve Makaralar İçin Kalibre Edilmiş Kaynaklı Zincir
Ürün Genel Bakışı
DIN 764 yuvarlak çelik halka zincir, öncelikli olarak sürekli zincirli konveyörlerde çekiş elemanı olarak kullanılan kaynaklı, kalibre edilmiş bir zincirdir. Kontrollü adımı, halka genişliği ve çoklu halka ölçü uzunluğu, zincirin bir zincir dişlisi, cep dişlisi, kılavuz veya makara sistemine tırmanma, takılma veya dengesiz yük aktarımı olmadan oturması gereken yerlerde önemlidir.
Mevcut DIN 764 serisi, 3. sınıf için DIN 764-1 ve 5. sınıf için DIN 764-2 olarak ikiye ayrılır, her ikisi de t = 3.5 x d nominal adıma sahiptir. Sağlanan 4-26 mm tablo, eski veya ticari bir DIN 764 boyut serisini temsil eder ve satın alınan standart sürümü kontrol edilmeden tam mevcut DIN 764-1 / DIN 764-2 boyut ve mekanik özellik tablosu olarak sunulmamalıdır.
Mevcut DIN 764 Standardı Konumu
DIN 764-1:2010-10 ve DIN 764-2:2010-10, zincirli konveyörlerde kullanılan test edilmiş, ince toleranslı yuvarlak çelik halka zincirler için mevcut Alman standartlarıdır. Bölüm 1 sınıf 3'ü, Bölüm 2 ise sınıf 5'i kapsar. Eski DIN 764-1:1992 sınıf 2 belgesi geri çekilmiştir; sınıf 2 konveyör veya kova elevatör uygulamaları, ilgili olduğu durumlarda DIN 5696-1 dahil olmak üzere geçerli mevcut standarda karşı kontrol edilmelidir.
DIN 764 zincirleri kaldırma zincirleri, vinç zincirleri, zincir sapanları veya yük sabitleme zincirleri değildir. Kopma yükü ve test yükü değerleri, bir kaldırma SWL veya çalışma yükü sınırına dönüştürülmemelidir.
Hızlı Özellikler
- Ürün tipi: Kalibre edilmiş kaynaklı yuvarlak çelik halka zincir → sürekli konveyör sistemlerinde çekiş elemanı olarak kullanılır.
- Mevcut DIN sınıfları: DIN 764-1 kapsamında Sınıf 3 ve DIN 764-2 kapsamında Sınıf 5 → kesin sınıf, konveyör tasarımından ve satın alınan standarttan seçilmelidir.
- Eski tedarik edilen boyut aralığı: 4 ila 26 mm çubuk çapı → yedek ve ticari boyut referansı için kullanışlıdır, ancak otomatik olarak tam mevcut DIN aralığı değildir.
- Nominal geometri: Orta adımlı yuvarlak halka formu, mevcut standartta genellikle t = 3.5 x d → zincir boyutu çapa, adıma, genişliğe ve ölçü uzunluğuna göre eşleştirilmelidir.
- Tolerans seçimi: Zincir dişlisi ve makara uygulamaları, belirtilen tolerans sınıfına göre farklı ölçü uzunluğu kontrolü gerektirir → üretim öncesinde sınıfı ve ölçüm temelini onaylayın.
- Üretim yöntemi: Kalibrasyon ve test ile şekillendirilmiş ve alın kaynaklı halkalar → kaynak profili ve boyutsal tekrarlanabilirlik tahrik bağlantısını etkiler.
- Tedarik edilen kopma yükü aralığı: 7 ila 320 kN → tedarik edilen tablodan elde edilen bir yıkıcı sınır, izin verilen çalışma kuvveti veya kaldırma kapasitesi değil.
- Yüzey kaplaması: Kendinden renkli, siyah kaplamalı, çinko kaplamalı, sıcak daldırma galvanizli veya proje kaplamalı → kaplama uygunluğu sınıf, ısıl işlem, aşınma, uyum ve servis ortamına bağlıdır.
Ana Teknik Parametreler
| Boyut (d) | İç Uzunluk (t) | İç Genişlik (b1) | Dış Genişlik (b2) | 11 Halka Başına Uzunluk | 100M Başına Ağırlık | Kopma Yükü | Test Yükü | |||
| mm | ±mm | mm | ±mm | mm | mm | mm | ±mm | kg | kn | kg |
| 4 | 0.20 | 16 | 0.30 | 5 | 14 | 176 | 1.60 | 31.3 | 7 | 400 |
| 0.20 | 0.90 | |||||||||
| 5 | 0.20 | 18 | 0.40 | 7 | 18.2 | 198 | 1.80 | 51.4 | 11.8 | 680 |
| 0.20 | 1.00 | |||||||||
| 6 | 0.20 | 21 | 0.50 | 8 | 21.5 | 231 | 2.00 | 74.0 | 16.5 | 850 |
| 0.20 | 1.10 | |||||||||
| 8 | 0.20 | 28 | 0.50 | 11 | 29 | 308 | 2.20 | 131.5 | 32 | 1680 |
| 0.30 | 1.20 | |||||||||
| 10 | 0.30 | 35 | 0.60 | 14 | 36 | 385 | 2.70 | 200 | 50 | 2630 |
| 0.30 | 1.50 | |||||||||
| 12 | 0.30 | 42 | 0.60 | 16 | 41 | 462 | 3.20 | 298 | 70 | 3680 |
| 0.30 | 1.80 | |||||||||
| 13 | 0.40 | 45 | 0.70 | 18 | 47 | 495 | 3.50 | 350 | 80 | 4200 |
| 0.40 | 2.00 | |||||||||
| 14 | 0.45 | 49 | 0.75 | 20 | 48 | 539 | 3.80 | 406 | 92 | 4830 |
| 0.45 | 2.00 | |||||||||
| 16 | 0.50 | 56 | 0.90 | 22 | 58 | 616 | 4.30 | 520 | 125 | 6700 |
| 0.50 | 2.80 | |||||||||
| 18 | 0.80 | 63 | 1.00 | 24 | 65 | 693 | 4.70 | 650 | 160 | 8400 |
| 0.50 | 2.80 | |||||||||
| 20 | 1.00 | 70 | 1.10 | 27 | 72 | 770 | 5.40 | 820 | 200 | 10000 |
| 0.60 | 3.20 | |||||||||
| 23 | 1.20 | 80 | 1.30 | 31 | 83 | 880 | 6.20 | 1100 | 250 | 13000 |
| 0.70 | 3.50 | |||||||||
| 26 | 1.30 | 91 | 1.50 | 35 | 94 | 1001 | 7.00 | 1400 | 320 | 16000 |
| 0.80 | 4.00 | |||||||||
Zincir Geometrisi ve Tahrik Eşleştirme
- Çubuk çapı d, nominal zincir boyutunu tanımlarken, adım t ardışık halkalar arasındaki boşluk mesafesini kontrol eder.
- İç genişlik b1, ekler, kılavuzlar, sıyırıcı bağlantıları veya eşleşen bileşenler için gerekli boşluğu sağlamalıdır.
- Dış genişlik b2, zincir dişlisi cebini, kılavuz rayını, makarayı, muhafazayı ve çevresindeki konveyör yapısını temizlemelidir.
- 11 halka üzerindeki ölçülen uzunluk, birikmiş adım hatasını kontrol eder. Aşırı ölçü uzunluğu sapması, zincir dişlisi tırmanmasına, darbe yüklenmesine, düzensiz aşınmaya ve zayıf yük paylaşımına neden olabilir.
- Paralel zincir telleri için, eğimi azaltmak ve eşit olmayan yük dağılımını azaltmak için eşleştirilmiş uzunluk, eşit halka sayısı, ortak kalibrasyon temeli ve tanımlanmış eşleştirme belirtilmelidir.
- Mevcut zincir dişlileri, yedek bir zincir sipariş edilmeden önce cep aşınması, adım büyütme, hizalama ve diş veya cep hasarı açısından incelenmelidir.
Üretim, Kalibrasyon ve Test
- Yuvarlak çelik çubuk kesilir, gerektiği gibi ısıtılır veya şekillendirilir, halka şekline bükülür ve onaylanmış bir alın kaynağı veya eşdeğeri kaynak işlemiyle kapatılır.
- Kaynak şişkinliği ve halka profili, eklemin bitişik halkalara, zincir dişlilerine, kılavuzlara veya eklere müdahale etmeyecek şekilde kontrol edilmelidir.
- Kalibrasyon, kaynak sonrası ve gerekli herhangi bir ısıl işlem sonrası adımı ve çoklu halka ölçü uzunluğunu kontrol eder.
- Mekanik özellikler, seçilen DIN sınıfına, çelik kimyasına, ısıl işlemine, halka boyutuna ve geçerli standart sürümüne bağlıdır; "yüksek çekme" tam bir malzeme spesifikasyonu değildir.
- Test ve inceleme, boyutsal doğrulama, üretim dayanıklılık testi, temsili kopma testi, bükme veya uzama kontrolleri, kaynak incelemesi, malzeme izlenebilirliği ve anlaşılan standarda ve sipariş kapsamına göre işaretlemeyi içerebilir.
- DIN 685-3, test edilmiş yuvarlak çelik halka zincirleri için mevcut bir Alman referansı sağlarken, DIN 685-4 işaretleme ve test sertifikalarını kapsar; uygulanabilirlik, satın alma spesifikasyonunda doğrulanmalıdır.
Yüzey Kaplaması ve Servis Koşulları
• Kendinden renkli veya siyah kaplamalı zincir, kalın bir koruyucu kaplamadan daha önemli olan boyutsal uyum ve aşınma temasının olduğu yerlerde yaygın olarak seçilir.
• Elektro-çinko kaplama, depolama ve atmosferik korozyon direncini artırabilir, ancak aşındırıcı konveyör temasında kaplama dayanıklılığı sınırlıdır.
• Sıcak daldırma galvanizleme daha kalın bir kaplama ekler ve boyutsal tolerans, halka artikülasyonu, zincir dişlisi uyumu, çelik sınıfı uygunluğu ve işlem sonrası inceleme için değerlendirilmelidir.
• Toz kaplama veya renkli boya, tanımlama ve korozyon korumasını destekleyebilir, ancak yatak ve temas yüzeylerindeki kaplama hızla aşınabilir.
• Yüksek sıcaklık, kimyasal olarak agresif, madencilik, denizcilik veya petrol hizmeti ortamları için, sıcaklık, korozyon, aşınma, kirlenme ve tutuşma riski gereksinimleri ayrı ayrı belirtilmelidir. Yalnızca DIN 764 uyumluluğu, ısı veya kimyasal direnci oluşturmaz.
Seçim ve Sorgulama Kılavuzu
Adım 1: Gerekli standart sürümünü ve sınıfını onaylayın: DIN 764-1 sınıf 3, DIN 764-2 sınıf 5 veya mevcut bir zincir numunesine veya çizimine dayalı eski bir yedek.
Adım 2: Zincir boyutu d, adım t, iç genişlik b1, dış genişlik b2, 11 halka ölçü uzunluğu, tolerans sınıfı, toplam uzunluk ve halka sayısını sağlayın.
Adım 3: Konveyör tipi, zincir dişlisi veya makara düzenlemesi, dişli cep boyutları, paralel tel sayısı, çalışma hızı, yön ve ek detayları sağlayın.
Adım 4: Maksimum çalışma zincir kuvvetini, çalıştırma ve sıkışma yüklerini, görev döngüsünü, sıcaklığı, aşınmayı, korozyonu, taşınan malzemeyi ve gerekli tasarım faktörünü onaylayın.
Adım 5: Çelik sınıfını, ısıl işlemi, sertlik veya yüzey sertleştirme gereksinimini, kaynak işlemini, dayanıklılık testini, kopma testi numunesini, boyutsal incelemeyi, işaretlemeyi ve sertifika kapsamını onaylayın.
Adım 6: Yüzey işlemini, eşleştirilmiş çift gereksinimini, kesme uzunluğunu veya makara / tambur paketlemesini, miktarı, varış yerini, gerekli teslimat süresini onaylayın ve mevcutsa orijinal zincir veya zincir dişlisi çizimini sağlayın.
Yapı
Yuvarlak çelik açık halkalar | Orta adımlı geometri | Alın kaynaklı eklem | Kalibre edilmiş adım | Kontrollü iç ve dış genişlik | Ölçülmüş 11 halka ölçü uzunluğu | Düz veya eşleştirilmiş zincir telleri | İsteğe bağlı proje bazlı ekler
Nasıl Çalışır
Tahrik ünitesi zincir dişlisini döndürür veya konveyör mekanizmasını hareket ettirir → Kalibre edilmiş halkalar dişli ceplerine oturur veya makaralar üzerinde hareket eder → Çekme kuvveti değişen yuvarlak halkalar aracılığıyla aktarılır → Kılavuzlar ve ekler taşınan yükü kontrol eder → Eşleştirilmiş geometri tekrarlanabilir oturmayı sağlar ve adım ile ilgili darbeyi sınırlar
Uygulamalar
Zincirli konveyörler | Sıyırıcı konveyörler | Oluklu konveyörler | Doğru standarda tabi seçilmiş kova elevatör düzenlemeleri | Çelik ve dökme malzeme tesisleri | Madencilik ve mineral taşıma ekipmanları | Proses endüstrisi konveyörleri | Proje onayına tabi deniz ve gemi konveyör sistemleri
Sertifikalar ve Dokümantasyon
Malzeme sertifikaları, boyutsal inceleme raporları, üretim dayanıklılık testi kayıtları, temsili kopma testi raporları, ısıl işlem kayıtları, kaynak incelemesi, kaplama kayıtları ve işaretleme dokümantasyonu, seçilen DIN bölümüne ve anlaşılan sipariş kapsamına göre düzenlenebilir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.
Çizim ve Fotoğraflar
SSS
S1: DIN 764 zinciri kaldırma, vinçleme veya zincir sapanları için uygun mudur?
C1: Hayır. DIN 764 konveyör zinciri, zincirli konveyörlerde çekiş elemanı olarak tasarlanmıştır. Kaldırma zinciri, vinç zinciri, zincir sapanı, kaldırma aksesuarı veya yük sabitleme zinciri olarak kullanılmamalıdır.
S2: Mevcut DIN 764 sınıf 3 ve sınıf 5 zincir arasındaki fark nedir?
C2: DIN 764-1 sınıf 3'ü, DIN 764-2 ise sınıf 5'i kapsar. Geçerli bölümü konveyör tasarımından ve satın alınan standarttan seçin; eski veya yedek bir temeli doğrulanmadan sınıf 2'yi mevcut DIN 764 olarak pazarlamayın.
S3: 4-26 mm ticari DIN 764 tablosu mevcut standart tablo olarak kullanılabilir mi?
C3: Hayır. Yalnızca eski veya ticari bir referans olarak kullanın ve boyutları, sınıfları, dayanıklılık kuvvetlerini, kopma kuvvetlerini ve toleransları DIN 764-1 / DIN 764-2 ve onaylanmış konveyör çizimine karşı doğrulayın.
