Deniz ve Endüstriyel Uygulamalar için Norveç Standart Kaynaklı Yuvarlak Bağ Zinciri

Norveç Standart Kaynaklı Yuvarlak Halka Zincir (Deniz ve Endüstriyel Uygulamalar İçin)

Ürün Genel Bakışı

Norveç Standart kaynaklı yuvarlak halka zincir, genellikle Norveç tipi zincir olarak pazarlanan boyutsal seriye uygun olarak, 3,5 mm ila 19 mm nominal çubuk çaplarında tedarik edilir. Zincir, sürekli uzunluklar halinde oluşturulmuş ve alın kaynaklı olarak birleştirilmiş yuvarlak çelik halkalardan oluşur. Genel denizcilik, balıkçılık, tarım, ormancılık, askı, bağlantı, bariyer ve belirtilen halka geometrisinin ve yük temelinin uygun olduğu endüstriyel hizmetler için tasarlanmıştır.

Sağlanan veriler halka boyutlarını, birim ağırlığı, referans kopma yükünü ve standart tedarik uzunluğunu sağlar. Kesin bir NS standart numarası, malzeme sınıfı, çalışma yük limiti, deney yükü, ısıl işlem durumu veya kaldırma zinciri sertifikası tanımlamaz. Bu nedenle referans kopma yükü bir WLL olarak kabul edilmemelidir. Herhangi bir üstten kaldırma, zincir sapanı, vinç veya kalibre edilmiş iletim uygulaması ayrı ayrı doğrulanmış bir standart, sınıf, deney rejimi, işaretleme ve sertifika kapsamı gerektirir.

Hızlı Özellikler

• Ürün tipi: Alın kaynaklı yuvarlak halka zincir → genel bağlantı, askı ve yardımcı hizmetler için esnek birbirine kenetlenen halkalar.
• Nominal çubuk çapı: 3,5–19 mm → hafif yardımcı zincirden daha büyük genel amaçlı boyutlara kadar kapsar.
• Halka içi uzunluk: 18–57 mm → eklemlenmeyi, bağlantı uyumluluğunu ve metre başına halka sayısını etkiler.
• Halka içi genişlik: 5,5–27 mm → kancalar, mapa, pimler ve diğer bağlantı bileşenleriyle kontrol edilmelidir.
• Birim ağırlık: 0,25–8,00 kg/m → taşıma, paketleme, nakliye ve toplam montaj kütlesi hesaplamalarını destekler.
• Referans kopma yükü: Sağlanan tablodan 500–14.000 kgf → yalnızca nihai referans değeri, beyan edilmiş bir WLL değildir.
• Yüzey kaplaması: Kendi rengi, elektro galvanizli, sıcak daldırma galvanizli veya boyalı → korozyon maruziyetine ve boyutsal uyuma göre seçin.
• Tedarik formatı: Boyuta bağlı olarak standart 30–100 m kesilmiş uzunluklar → özel uzunluklar, uç halkalar ve paketleme tekliften önce teyit edilmelidir.

Ana Teknik Parametreler

Yük Değerlendirmesi ve Amaçlanan Kullanım

• Kopma yükü, bir test numunesinin kırılmasının beklendiği referans kuvvettir; izin verilen çalışma yükü değildir ve doğrudan WLL olarak kullanılmamalıdır.
• Bu seri için çalışma yük limiti, güvenlik faktörü, deney yükü, zincir sınıfı, ısıl işlem durumu veya kabul standardı sağlanmamıştır.
• Standart ürün, satın alma spesifikasyonu sertifikalı bir kaldırma, bağlama veya yük taşıma görevi tanımlamadığı sürece genel amaçlı kaynaklı halka zinciri olarak kabul edilmelidir.
• Üstten kaldırma veya zincir sapanı hizmeti için, geçerli standart, sınıf, WLL, deney yükü, kopma testi, izlenebilirlik, işaretleme ve sertifika kapsamını belirten ayrı bir kaldırma zinciri spesifikasyonu teklif edin.
• Dişli, cep çarkı, vinç veya iletim kullanımı için, halka adımı, boyutsal tolerans, kalibrasyon, sertlik ve çark uyumluluğu doğrulanmalıdır; sağlanan boyutlar tek başına iletim uygunluğunu sağlamaz.

Seçim ve Sorgulama Rehberi

Adım 1: Müşteri çizimi, referans numunesi, eşleşen kanca, mapa, pim veya bağlantı parçasından nominal çubuk çapını ve gerekli halka içi uzunluk / genişliği onaylayın.

Adım 2: Gerçek görevi belirtin: genel yardımcı, balıkçılık, tarım, ormancılık, askı, bariyer, sabitleme, iletim, bağlama veya kaldırma. Yük dereceli görevler ayrı bir teknik spesifikasyon gerektirir.

Adım 3: Bunlar proje gereksinimleri olduğunda malzeme sınıfını, ısıl işlemi, gerekli WLL veya deney yükünü, minimum kopma kuvvetini, boyutsal toleransı, kaynak kabulünü ve izlenebilirliği onaylayın.

Adım 4: Ortama göre kendi rengi, elektro galvanizli, sıcak daldırma galvanizli veya boyalı kaplamayı seçin. Kaplama kalınlığının deliklerden, kancalardan veya çarklardan geçişi etkileyip etkilemeyeceğini onaylayın.

Adım 5: Toplam uzunluğu, adet başına kesilmiş uzunluğu, miktarı, uç halka veya bağlantı parçası gereksinimini, paketleme yöntemini ve zincirin gevşek, rulo, paketlenmiş veya kovalara / kutulara paketlenmiş olarak tedarik edilip edilmediğini belirtin.

Adım 6: Muayene ve dokümantasyon kapsamını, teslimat yerini, gerekli teslimat süresini onaylayın ve kesin Norveç tipi uyumluluğu gerektiğinde bir çizim, numune veya fotoğraf sağlayın.

Yapı

Yuvarlak çelik çubuk | Oluşturulmuş birbirine kenetlenen halkalar | Alın kaynaklı birleşim | Kaynak düzeltme ve temizleme | Göreve göre isteğe bağlı ısıl işlem | Yüzey kaplaması | Kesilmiş uzunluk, rulo, paket veya belirtilen paketleme

Üretim ve Kalite Kontrol

• Gelen çelik tanımlaması ve çubuk çapı kontrolü, sipariş edilen malzeme sınıfına uygun olmalıdır; genel tanım olan "demir " yük dereceli bir zincir için yeterli değildir.
• Halka şekillendirme, iç uzunluğu, iç genişliği, halka hizalamasını ve bükülmeyi kontrol etmeli, böylece bitişik halkalar yerel takılma olmadan eklemlenmelidir.
• Alın kaynak, halka kesiti etrafında tam bir birleşim üretmelidir. Kaynak şişkinliği, düzeltme ve yerel temizleme, gerekli çubuk kesitini azaltmadan kontrol edilmelidir.
• Boyutsal muayene, belirtildiği yerde çubuk çapını, adım / iç uzunluğu, iç genişliği, toplam kesilmiş uzunluğu ve birim ağırlığı kapsamalıdır.
• Kaynakların ve halka yüzeylerinin görsel muayenesi, hizmeti veya taşımayı etkileyebilecek çatlakları, eksik füzyonu, keskin çapakları, aşırı uyumsuzluğu ve kaplama kusurlarını belirlemelidir.
• Deney yükü, kopma testi, sertlik testi, malzeme doğrulama ve üçüncü taraf tanıklığı yalnızca satın alma spesifikasyonunda belirtildiğinde düzenlenir.
• Sıcak daldırma galvanizleme veya diğer kaplamalar, korozyon maruziyeti, kaplama sürekliliği, halka eklemlenmesi ve eşleşen bağlantı parçalarıyla boyutsal uyumluluk dikkate alınarak seçilmelidir.

Özel Nitelikler

• Standart Temel: Norveç boyutsal deseni, kesin NS numarası teyit edilecek → sağlanan tablo izlenebilir bir Norveç standart tanımı tanımlamaz.
• Zincir Tipi: Kaynaklı yuvarlak halka zincir → sağlanan geometri geleneksel bir yuvarlak halka desenidir, onaylanmış bir kranklı halka zinciri değildir.
• Boyut Aralığı: 3,5 / 5 / 6,5 / 8 / 10 / 11 / 13 / 16 / 19 mm → halka geometrisine, hizmet görevine ve gerekli yük temelini seçin.
• Malzeme: Karbon çeliği veya alaşımlı çelik sınıfı teyit edilecek → malzeme kimyası ve ısıl işlem, gerekli göreve uygun olmalıdır.
• Kaynak İşlemi: Alın kaynaklı → kaynak prosedürü, kaynak kabulü ve test kapsamı proje spesifikasyonuna bağlıdır.
• Yüzey İşlemi: Kendi rengi / elektro galvanizli / sıcak daldırma galvanizli / boyalı → korozyon ortamı ve eşleşen bileşen boşluğu için seçin.
• Yük Verileri: Sağlanan tablodan referans kopma yükü → bir WLL değildir ve kaldırma uygunluğunu belirlemek için yeterli değildir.
• Tedarik Uzunluğu: Standart parça başına 30–100 m (boyuta bağlı olarak) → özel kesilmiş uzunluklar ve paketleme teyit edilmek şartıyla mevcuttur.
• Muayene: Siparişe göre üretici muayenesi veya üçüncü taraf tanıklığı → SGS veya diğer muayene, belirtilmedikçe dahil değildir.

Zincir Geometrisi ve Yük Yolu

Uç bağlantısı çekme kuvveti uygular → Bitişik halkalar birbirine döner ve dayanır → Kuvvet, kavisli halka bölümlerinden ve kaynaklı birleşimden geçer → Esnek eklemlenme bağlantı yolunu takip eder → Uç bağlantısı kuvveti bağlı ekipmana aktarır

Uygulamalar

Deniz yardımcı bağlantıları | Balıkçılık ve su ürünleri yetiştiriciliği desteği | Tarım ve ormancılık ekipmanları | Bariyerler ve askılar | Genel endüstriyel montajlar | Kaldırma olmayan sabitleme ve bağlama | Görev onayı gerektiren özel zincir montajları

Muayene ve Sertifikasyon

Muayene ve dokümantasyon, sipariş edilen göreve, malzeme izlenebilirliğine, test planına ve müşteri gereksinimine göre düzenlenebilir. Olası belgeler arasında üretici muayene sertifikası, boyutsal rapor, malzeme sertifikası, kaplama raporu, deney yükü veya kopma testi raporu ve belirtildiğinde üçüncü taraf tanık raporu yer alabilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası — yalnızca onaylanmış ürün görevi, muayene kapsamı ve onay prosedürü ile geçerli olduğunda mevcuttur; varsayılan olarak sağlanmaz.

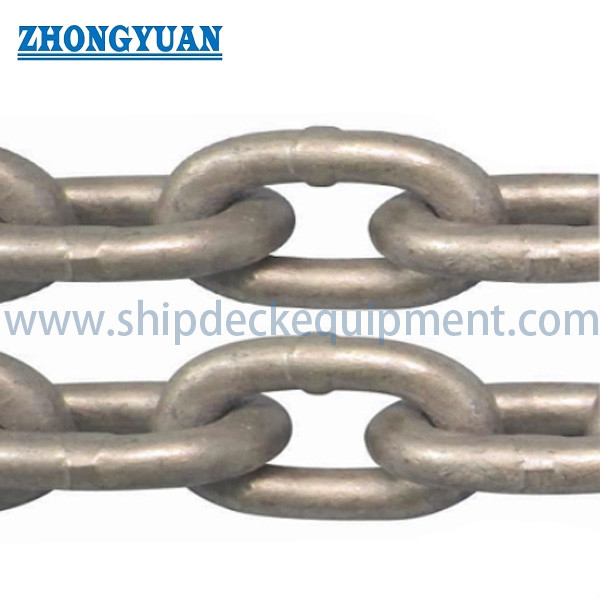

Çizim ve Fotoğraflar

SSS

S1: Tablodaki kopma yükü, çalışma yük limiti ile aynı mı?

C1: Hayır. Tablo kgf cinsinden referans kopma yükü sağlar. Bir WLL, tanımlanmış bir zincir sınıfı, güvenlik faktörü, deney yükü gereksinimi, amaçlanan görev ve geçerli bir standart gerektirir. Kopma yükü doğrudan çalışma yükü olarak kullanılmamalıdır.

S2: Bu Norveç Standart zinciri üstten kaldırma için kullanılabilir mi?

C2: Yalnızca sağlanan tabloya dayanarak değil. Üstten kaldırma kullanımı, onaylanmış malzeme sınıfı, ısıl işlem, WLL, deney yükü, minimum kopma kuvveti, işaretleme, izlenebilirlik ve geçerli bir kaldırma zinciri standardına uygunluk ile ayrı ayrı belirtilmiş ve sertifikalandırılmış bir kaldırma zinciri gerektirir.

S3: Doğru bir fiyat teklifi için hangi bilgilere ihtiyaç vardır?

C3: Nominal çapı, halka içi uzunluk ve genişliği, amaçlanan görevi, malzemeyi veya sınıfı, kaplamayı, toplam ve kesilmiş uzunlukları, uç bağlantı parçalarını, miktarı, gerekli yük / test temelini, sertifika kapsamını, paketlemeyi, teslimat yerini ve kesin uyumluluk gerektiğinde bir çizim veya numune sağlayın.
