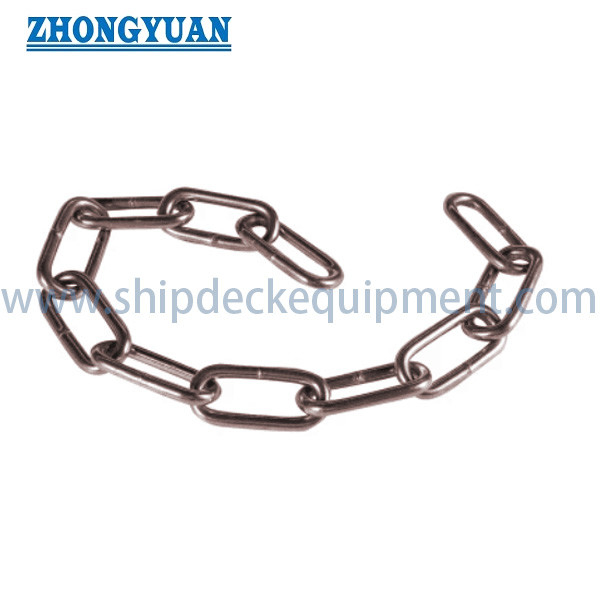

İngiliz Standardı Orta Bağlantı Zinciri | 3,2–25,4 mm Kaynaklı Çelik Zincir

İngiliz standart orta bağlantı zinciri. 3.2-25,5 mm kaynaklı çelik zincir.

Ürün Genel Görünümü

British Standard orta bağlantı zinciri, genel mühendislik kullanımı için yaygın olarak sunulan kısa bağlantı ve uzun bağlantı desenleri arasındaki bağlantı oranlarıyla kaynaklı yuvarlak çelik zincirdir.Tedarik edilen yelpazede 3'ten itibaren nominal tel çapları bulunur..20 ila 25.40 mm, siyah bitirme ve sıcak daldırma galvanizli ağırlık referansları ile.Orta bağlantı geometri, kısa bağlantı zincirinden daha fazla iç boşluk sağlarken, uzun bağlantı deseninden daha kompakt kalır.

Bu ürün, tam bir standart, çelik sınıfı, üretim sınıfı, çalışma yükü sınırı olmadıkça, kalibre edilmemiş, genel amaçlı kaynaklı bağlantı zinciri olarak kabul edilmelidir.ve test sertifikası satın alma şartnamesinde doğrulanmıştır.Bu bir kanatlı bağlantılı taşıyıcı zinciri, kaldırma zinciri, zincir koltuğu, kalibreli kaldırma zinciri, demir zinciri veya sertifikalı demir zinciri değildir.Sağlanan test yükü ve kırma yükü rakamları yalnızca referans mekanik veriler ve çalışma yükü sınırları olarak sunulmamalıdır..

Hızlı Özellikler

• Ürün biçimi: Saldırılmış yuvarlak çelik orta bağlantı zinciri → orta mesafeli ve pratik iç bağlantı boşluğu olan genel amaçlı zincir.
• Nominel çap aralığı: 3.20×25.40 mm (1/8×1 inç) → daha büyük genel mühendislik zinciri boyunca hafif fayda boyutlarını kapsar.
• Sağlanan bağlantı boyutları: çapı D, ara L ve dış genişliği W → alan, bağlantı ve yedekleme kontrolleri için anahtar değerler.
• Referans deneme yükü: 200-12,150 kg tedarik edildiği gibi → birim bazında ve deneme prosedürü sözleşmeli kullanımdan önce onaylanmalıdır.
• Referans kırma yükü: tedarik edildiği gibi 400~24,300 kg → WLL, SWL, MWL veya kaldırma kapasitesi değil.
• Yüzey finişi: B.F. ve H.D.G. ağırlık verileri → sipariş onayına tabi olarak siyah finiş ve sıcak daldırma galvanize olarak yorumlanır.
• Tedarik uzunluğu temeli: 200 ft (60.96 m) başına net ağırlık → bobin, tambur, kargo ve envanter hesaplamaları için kullanışlıdır.
• Amaçlı kullanım: genel mühendislik, kısıtlama, tarımsal, bariyer ve deniz hizmetleri → kaldırma ve personel desteği uygulamaları ayrı sertifikalandırılmadıkça dışlanmıştır.

Ana teknik parametreler

Seçim ve Soruşturma Rehberi

Adım 1: İstenen ürünün İngiliz model orta bağlantı kaynaklı zinciri olduğunu doğrulayın ve zorunlu standart numara, çizim, sınıf veya yedek numuneyi sağlayın.

Adım 2: Adet çapı D'yi seçin ve aralık L, dış genişlik W, gerekli iç açıklık, bağlantı boyutu ve zincirin toplam uzunluğunu doğrulayın.

Adım 3: Gerçek görev, statik veya dinamik yükleme, çevresel maruziyet ve zincirin kısıtlama, bağlama, bariyer, tarımsal, deniz kullanımı için kullanılıp kullanılmadığı açıklanmalıdır.veya başka bir genel mühendislik amacı.

Adım 4: Çelik kalitesini, ısı işlem gereksinimini, kaynak işlemini, boyut toleransını, yüzey finişini ve zincirin bir tekerlek veya mekanizma için kalibre edilmesi gerektiğini doğrulayın.

Adım 5: Gerekli belgeleri tanımlayın: malzeme sertifikası, boyut raporu, parti test sertifikası, kırılma testi, kaplama raporu, üçüncü taraf denetimi veya alıcı tanıklığı.

Adım 6: Koil / paket / davul başına miktar, uzunluk, ambalaj, işaretleme, varış yeri, teslimat süresi ve mevcutsa çiftleşme armatürlerinin fotoğrafları veya çizimleri.

Zincir Yapımı

Yuvarlak çelik bağlantı. Orta bağlantı mesafesi. Her bağlantıda kaynaklı eklem. Belirtildiği zaman yanıp sönen bölge. Doğrulanmadığı sürece kalibre edilmemiş geometri. Siyah bitiş veya belirtilen çinko kaplama.bir paket, davul veya kesme uzunluğu kaynağı

Üretim ve Kalite Kontrolü Düşünceleri

• Tel veya çubuk çapı, mesafe ve bağlantı genişliği birlikte kontrol edilmelidir, çünkü konektör uygunluğu ve zincir kütlesi sadece çaptan değil, üç boyuttan da bağlıdır.
• Kaynatılmış eklem kritik üretim alanıdır. Kaynatma nüfuzu, flaş kaldırma, yerel profil, çatlama ve ısıdan etkilenen bölgenin durumu üretim denetimine dahil edilmelidir.
• Eğer kanıt veya test yüklenmesi gerekirse, yük seviyesi, numune alma sıklığı, test makinesi kalibrasyonu, kalıcı uzantı kriterleri ve sertifika yazısı üretimden önce kabul edilmelidir.
• Kırılma testleri yıkıcı örnekleme testleridir. Listelenen kırma yükü, yöneten bir standart, sınıf, tasarım faktörü, amaçlanan görev ve izlenebilir test temeli olmadan çalışma yükü sınırı belirlemez..
• Kalibre edilmemiş orta bağlantı zincirinin cep tekerlekleri, zincir tekerlekleri, çingeneler veya kaldırma mekanizmaları üzerinde doğru bir şekilde çalışması kabul edilmemelidir; mesafe ve boyut toleransları ekipmana uymalıdır.
• Saldırma ve yüzey hazırlığı sonrasında sıcak daldırma galvanize edilmelidir.Yakın yerleşik takılar için dikkate alınması gerekenler.
• Kesme uçları ve bağlantı bileşenleri aynı amaçlı görev ve uyumlu boyutlar için seçilmelidir.

Yükleme Verileri ve Kullanım Sınırları

• Verilen test yükü değerleri, listelenen kırma yükü değerlerinin tam olarak yarısıdır, ancak onaylanmış bir standart, sınıf, görev olmadan WLL, SWL, MWL veya tasarım faktörünü belirlemezler.ve test temeli.
• Şok yükü, yan yükü, bükülme, düğümlenme, aşınma, korozyon, küçük yarıçaplar üzerinde bükülme ve uyumsuz bağlantılar kullanılabilir gücü azaltabilir.
• Bu zincir, kaldırma zinciri, zincir sargı, kaldırma yük zinciri, düşme durdurucu zincir, personel destek zinciri veya üst yük taşıma ekipmanları olarak sunulmamaktadır.
• Bağlama veya yük kısıtlama için izin verilen kapasiteyi, uyumlu uç ekipmanlarını, germe cihazını, denetim kriterlerini ve uygulanabilir proje veya taşıma kurallarını belirtin.

Yüzeyde bitirme seçenekleri

• Siyah bitirme (B.F.): kuru veya korumalı genel kullanım için kendi rengi veya siyah bitirme zinciri → tam yağ, karalama veya kaplama durumu doğrulanmalıdır.
• Sıcak Dip Galvanize (H.D.G.): atmosferik korozyon direnci için zinc kaplı zinc → kaplama standardı, minimum kaplama gereksinimleri, görünüm,ve galvanize sonrası denetimi belirtilmelidir..
• Boyalı, elektro galvanizli veya özel kaplama bitirme: sadece anlaştığınızda kullanılabilir → işlem, kaplama kalınlığı, renk, çevresel uygunluk ve ambalaj koruması tanımlayın.

Özel Özellikler

• Ürün Adı: British Standard Medium Link Chain → ortak pazar adı; tam yönetim standardı onaylanmalıdır.
• Zincir şekli: Kaynatılmış yuvarlak bağlantı zinciri → çemberli bağlantı taşıyıcı zinciri değil.
• İsimsel çap: 3.20 ∼ 25.40 mm → tonlama, genişlik, görev ve konektör geometri ile birlikte seçin.
• Kalibrasyon: Farklı belirtilmedikçe kalibre edilmemiş → dişliler, cep tekerlekleri veya kaldırıcılar için otomatik olarak uygun değildir.
• Malzeme: Doğrulanması gereken çelik sınıfı → Karbon çelik ortak temeldir; alaşımlı çelik belirli sınıf ve mekanik özellikler gerektirir.
• Bitirme: B.F. / H.D.G. birincil masa seçenekleri olarak → alternatif kaplamalar ayrı bir onay gerektirir.
• Tedarik Uzunluğu: Kesme uzunluğu, sarmal, paket veya tambur → durum uzunluğu toleransı ve ambalajlama gereksinimleri.

Başvurular

Genel mühendislik kısıtlamaları. Tarımsal ve çiftlik hizmetleri. Kapılar, engeller,Ve çitleme. Endüstriyel emniyet. İnşaat ve atölyeler için kullanılabilir.

Denetim ve Belgelendirme

Denetim ve belgelendirme onaylanmış standart, sınıf, parti, test kapsamı ve kaplama gereksinimlerine göre düzenlenebilir.kaplama raporu, ya da üçüncü şahit kaydı alıntıdan önce belirtilmelidir; sınıflandırma sertifikası varsayılmaz.

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: Bu ürün bir kanatlı bağlantı zinciri mi?

A1: Hayır. Sağlanan boyutlar, çapı D, mesafe L ve genişliği W olan kaynaklı yuvarlak bağlantıları tanımlar. Kırılgan bağlantılı değirmen veya sürükleyici zincirler, farklı eklemli yan bağlantı geometrisine sahip taşıyıcı zincirlerdir.Ekler, ve dişli gereksinimleri.

S2: Listelenen test yükü veya kırma yükü kaldırma kapasitesi olarak kullanılabilir mi?

A2: Hayır. Tabloda WLL, SWL, kaldırma sınıfı, tasarım faktörü, kabul standardı veya uyumlu kaldırma bileşenleri verilmemektedir.Yükseltme işlemleri için geçerli yükseltme zinciri standardına uygun ayrı sertifikalı bir kaldırma zinciri gereklidir..

S3: Doğru bir teklif için hangi bilgiler gereklidir?

A3: Diametre, mesafe, genişlik, toplam miktar, paket başına uzunluk, amaçlanan görev, malzeme sınıfı, siyah veya galvanizli bitirme, test ve sertifika kapsamı, ambalaj, varış yeri, teslimat süresi,ve tam standart veya referans örneği, eğer birbirini değiştirebilirlik gerekirse.
