Avustralya Standart Bağlantı Zinciri | Deniz ve Genel Kullanım İçin Kısa, Orta ve Uzun Kaynaklı Zincir
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Tip: | Çapa zinciri | Malzeme: | paslanmaz çelik, alaşım vb |
|---|---|---|---|
| Yüzey İşlem: | Parlatma, kum püskürtme, Gallized, Boyalı | Özellik: | Isıya Dayanıklı |
| Yapı: | Flaş Alın Kaynaklı Zincir | Renk: | Düz renk |
| Kullanım: | sürükleme zinciri | ||
| Vurgulamak: | Çapa Zinciri Avustralya Standardı,Boyalı Avustralya Standardı Link Zinciri |
||
Ürün Açıklaması

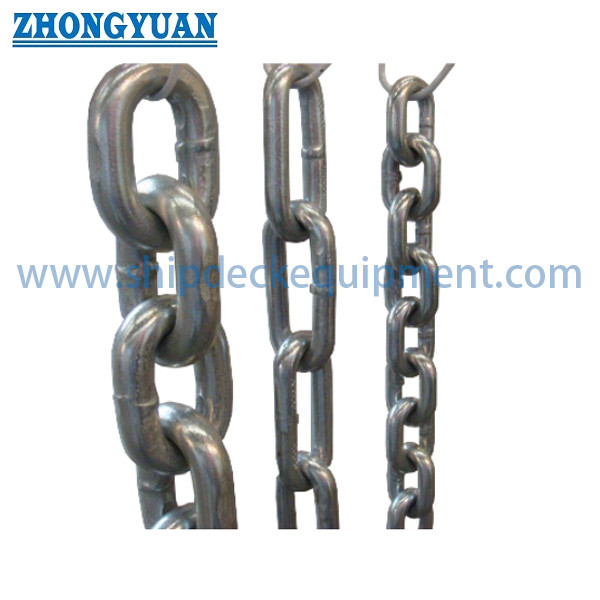

Avustralya Standart Bağlantı Zinciri | Deniz ve Genel Kullanım İçin Kısa, Orta ve Uzun Kaynaklı Zincir
Ürün Genel Bakışı
Bu Avustralya pazarına yönelik kaynaklı bağlantı zinciri serisi, denizcilik, demirleme, çekme, bağlama, bariyer, tarım ve genel endüstriyel uygulamalar için kısa, orta ve uzun bağlantı konfigürasyonlarında tedarik edilmektedir. Seçim, nominal zincir boyutuna, referans çalışma yüküne, bağlantı boyutlarına, gerekli uzunluğa, yüzey işlemine, bağlı bağlantı elemanlarına ve zincirin gerçek görevine göre yapılır.
Sağlanan tablo, genel kaynaklı açık bağlantılı zinciri temsil eder ve otomatik olarak sınıf onaylı gemi çapası zinciri, açık deniz demirleme zinciri veya kaldırma zinciri olarak tanımlanmamalıdır. L Sınıfı kısa bağlantılı zincir, 70 Sınıfı nakliye zinciri, paslanmaz çelik zincir ve sınıf sertifikalı deniz çapası zinciri, farklı malzeme, test, işaretleme ve sertifikasyon gereksinimlerine sahip ayrı ürün aileleridir. Bu ürün, nitelikli uzun vadeli zincir üretim ortakları aracılığıyla tedarik edilir, spesifikasyon eşleştirmesi ve inceleme kapsamı her sipariş için onaylanır.
Hızlı Özellikler
- Zincir serisi: kısa bağlantı, orta bağlantı ve uzun bağlantı → kompakt bağlantılar, dengeli genel amaçlı geometri ve daha hafif uzatılmış hatveli bağlantılar arasında seçim imkanı sunar.
- Nominal boyut aralığı: kısa bağlantı 5–24 mm, orta bağlantı 3–24 mm, uzun bağlantı 3–10 mm → hafif hizmet zincirinden daha büyük genel amaçlı deniz zinciri boyutlarına kadar kapsar.
- Referans çalışma yükü aralığı: sağlanan tabloda 0.05–5.43 t → değerler yalnızca listelenen zincir konfigürasyonuna uygulanır ve başka bir sınıfa veya malzemeye aktarılmamalıdır.
- Yapı: elektrikle kaynaklanmış yuvarlak çelik bağlantılar → bağlantı geometrisi, kaynak kalitesi, boyutsal tutarlılık ve mukavemet testi kapsamı önemli satın alma noktalarıdır.
- Yüzey işlem: siyah işlem veya sıcak daldırma galvanizli → siyah işlem ekonomiktir; sıcak daldırma galvanizleme, dış mekan ve deniz maruziyeti için gelişmiş korozyon koruması sağlar.
- Seçim verileri: S, R, F, metre başına bağlantı sayısı ve 100 kg başına metre → bağlantı boşluğu, zincir uzunluğu tahmini, paketleme ve nakliye planlaması için kullanışlıdır.
- Uygulama sınırı: genel amaçlı ve deniz hizmet zinciri → üstten kaldırma, nakliye bağlama, sertifikalı gemi çapalaması ve açık deniz demirlemesi ayrı olarak onaylanmış zincir sınıfları gerektirir.
- Tedarik modeli: nitelikli üretim ortakları aracılığıyla tedarik edilir → fabrika, malzeme, test, işaretleme ve sertifika kapsamı tekliften önce onaylanır.
Ana Teknik Parametreler
| Tip | Zincir Boyutu | Çalışma Yükü | Bağlantı Boyutu | Metre Başına Bağlantı | 100 Kg Başına Uzunluk | |||
| S | R | F | B.F. | H.D.G. | ||||
| mm | t | mm | mm | mm | Adet | m | m | |
| Kısa Bağlantı | 5 | 0.24 | 5 | 14.6 | 17.2 | 68.3 | 174 | 167 |
| 6 | 0.32 | 6.3 | 18.9 | 21.5 | 52.9 | 114 | 108 | |
| 8 | 0.53 | 8 | 24 | 27.5 | 41.7 | 70.5 | 67 | |
| 10 | 0.83 | 10 | 29.5 | 33.5 | 33.9 | 45.2 | 42.9 | |
| 12 | 1.5 | 12.5 | 37.5 | 40.6 | 26.7 | 29.5 | 28 | |
| 13 | 1.6 | 13 | 38.8 | 44.6 | 25.8 | 26.9 | 26.3 | |
| 16 | 2.31 | 16 | 47 | 54 | 21.3 | 17.6 | 16.7 | |
| 20 | 3.45 | 20 | 59 | 68.5 | 16.9 | 11.3 | 11.1 | |
| 22 | 4.55 | 22 | 64.9 | 77 | 15.4 | 9.5 | 9.2 | |
| 24 | 5.43 | 24 | 71 | 82.2 | 14.1 | 7.8 | 7.6 | |
| Orta Bağlantı | 3 | 0.06 | 3.15 | 15.7 | 13.1 | 63.8 | 511 | 498 |
| 4 | 0.11 | 4 | 18.6 | 16 | 53.9 | 320 | 305 | |
| 5 | 0.19 | 5 | 22 | 19.4 | 45.4 | 203 | 193 | |
| 6 | 0.32 | 6.3 | 26.1 | 23.5 | 37.8 | 129 | 120 | |
| 8 | 0.53 | 8 | 32.2 | 29.5 | 31 | 77.8 | 74.1 | |
| 10 | 0.83 | 10 | 39.1 | 36.2 | 25 | 48.5 | 47.1 | |
| 12 | 1.35 | 12 | 46 | 44 | 21.7 | 34 | 33.3 | |
| 13 | 1.5 | 13 | 49.1 | 46.1 | 20.3 | 29.7 | 27.7 | |
| 16 | 2.31 | 16 | 59.6 | 56.5 | 16.8 | 20.2 | 18.2 | |
| 20 | 3.67 | 20 | 73.3 | 70 | 13.6 | 12.3 | 11.6 | |
| 24 | 5.31 | 24 | 87 | 83.6 | 11.5 | 8.5 | 8.04 | |
| Uzun Bağlantı | 3 | 0.05 | 3.15 | 22.1 | 15.7 | 45.3 | 555 | 526 |
| 4 | 0.09 | 4 | 25.4 | 18.6 | 39.3 | 345 | 323 | |
| 5 | 0.19 | 5 | 29.3 | 21.8 | 34.1 | 217 | 206 | |
| 6 | 0.32 | 6.3 | 34.5 | 26.1 | 29 | 135 | 128 | |
| 8 | 0.53 | 8 | 41.2 | 31.9 | 24.3 | 82.2 | 78.1 | |
| 10 | 0.83 | 10 | 49 | 38.7 | 20.4 | 52.8 | 50.2 | |
Seçim ve Sorgulama Rehberi
Adım 1: Gerçek uygulamayı belirtin: deniz hizmet çapalaması, demirleme, çekme zinciri, bariyer zinciri, tarım kullanımı, genel bağlama, kaldırma veya nakliye yükü bağlama. Görev, gerekli zincir sınıfını ve uyumluluk yolunu belirler.
Adım 2: Kısa, orta veya uzun bağlantıyı; nominal boyutu; gerekli referans çalışma yükünü; ve S / R / F boyutlarını seçin. Uygulanabilir olduğunda, eşleşen kilit, kanca, konektör, dişli veya çapa bağlantı boyutlarını sağlayın.
Adım 3: Malzemeyi ve sınıfı onaylayın. Karbon çeliği genel amaçlı zincir, sağlanan tablo için temeldir; L Sınıfı, 70 Sınıfı, paslanmaz çelik, alaşımlı çelik ve sınıf onaylı çapa zinciri ayrı teknik veri gerektirir.
Adım 4: Kaplamayı ve ortamı onaylayın: siyah / kendi rengi, sıcak daldırma galvanizli, cilalı paslanmaz çelik veya başka bir belirtilmiş kaplama. Deniz suyu maruziyeti, sıçrama bölgesi maruziyeti, kimyasal maruziyet ve depolama koşullarını belirtin.
Adım 5: Tedarik edilen uzunluğu, sürekli uzunluğu veya kesilmiş uzunlukları, uç bağlantı gereksinimini, birleştirme bağlantılarını, kilitleri veya kancaları, tanımlama işaretlemesini, paketleme yöntemini ve zincirin bobinler, tamburlar, torbalar, kovalar veya demetler halinde tedarik edilip edilmediğini onaylayın.
Adım 6: Miktarı, gerekli standardı ve sınıfı, test ve sertifika kapsamını, üçüncü taraf veya sınıf gereksinimini, teslimat yerini, gerekli teslimat süresini ve mevcut bir zincirle eşleşiyorsa bir çizim veya örnek fotoğrafı sağlayın.
Yapı
Yuvarlak çelik kaynaklı bağlantılar | Kısa / orta / uzun hatve geometrisi | Bağlantı kaynak bölgesi | Siyah veya sıcak daldırma galvanizli kaplama | İsteğe bağlı uç bağlantılar ve birleştirme elemanları | Siparişe göre uzunluk işaretlemesi ve paketleme
Üretim, Kaplama ve İnceleme Hususları
- Bağlantı geometrisi esnekliği, metre başına kütleyi, bağlantı boşluğunu ve zincirin bağlantı elemanları etrafında nasıl oturduğunu kontrol eder; yalnızca nominal çap, değiştirme seçimi için yeterli değildir.
- Kısa bağlantılı zincir kompakt bir bağlantı deseni ve genellikle daha yüksek bağlantı yoğunluğu sağlarken, orta bağlantılı zincir esneklik ve kütleyi dengeler. Uzun bağlantılı zincir, daha az bağlantı sayısı ve daha kolay bağlantı için uzatılmış hatve kullanır ancak daha yüksek yük için otomatik olarak uygun değildir.
- Kaynak konumu, füzyon kalitesi, boyutsal tekrarlanabilirlik ve zararlı çatlama veya ciddi deformasyonun olmaması fabrika incelemesine dahil edilmelidir.
- Siyah veya kendi rengi zincir sınırlı korozyon koruması sağlar ve normalde uygun depolama, yağlama veya korozyon maruziyetinin önemli olduğu yerlerde proje kaplaması gerektirir.
- Sıcak daldırma galvanizleme korozyon direncini artırır, ancak kaplama kalınlığı bağlantı boşluğunu, kütleyi, yüzey görünümünü ve yakın oturan konektörler veya kalibre edilmiş ekipmanlarla uyumluluğu etkileyebilir.
- Paslanmaz çelik ve alaşımlı çelik seçenekleri kendi malzeme sertifikasını, yük tablosunu, ısıl işlemini ve test temelini kullanmalıdır; karbon çeliği tablosu başka bir malzeme için yeniden kullanılmamalıdır.
- Mukavemet testi, kopma yükü testi, boyutsal numune alma, işaretleme ve izlenebilirlik, ürün adından varsayılarak değil, satın alma spesifikasyonunda belirtilmelidir.
- Sağlanan açıklama ısıya dayanıklı bir özellik içermektedir, ancak herhangi bir sıcaklık aralığı veya yüksek sıcaklık yükü azaltması sağlanmamıştır. Isı direnci, malzeme ve izin verilen servis sıcaklığı onaylanana kadar yayınlanmamalıdır.
Özel Nitelikler
- Ürün Kategorisi: Kaynaklı açık bağlantılı zincir → Avustralya pazarı denizcilik ve genel amaçlı uygulamalar için tedarik edilir.
- Bağlantı Tipi: Kısa / orta / uzun → kompaktlık, esneklik, bağlı bağlantı elemanı ve zincir ağırlığına göre seçin.
- Nominal Boyut: Bağlantı tipine bağlı olarak 3–24 mm → gerçek çubuk çapı S ve bağlantı boyutları R / F'yi onaylayın.
- Malzeme: Referans temeli olarak karbon çeliği → paslanmaz çelik veya alaşımlı çelik ayrı onay ve teknik veri gerektirir.
- Yüzey İşlem: Siyah işlem veya sıcak daldırma galvanizli → cilalı işlem normalde standart karbon çeliği zincirinden ziyade paslanmaz çelikle ilgilidir.
- Çalışma Yükü: Sağlanan tablo referans değeri → mukavemet yükü, kopma yükü, kaldırma WLL, çapa tutma kapasitesi veya sınıf onaylı yük olarak yeniden etiketlenmemelidir.
- L Sınıfı Seçeneği: Ayrı kısa bağlantılı zincir ailesi → standart, tasarım faktörü, işaretleme ve sertifika onaylanmalıdır.
- 70 Sınıfı Seçeneği: Ayrı nakliye bağlama zinciri ailesi → bağlama kapasitesi ve AS/NZS 4344 uyumluluğu ayrı olarak teklif edilmelidir; kaldırma için değildir.
- Deniz Çapası Zinciri Durumu: Onaylanacak → listelenen açık bağlantılı zincir otomatik olarak sınıf onaylı gemi çapası zinciri veya açık deniz demirleme zinciri değildir.
- Tedarik Durumu: Tedarik edilen ürün → onaylanmış inceleme, işaretleme ve belge kapsamı ile nitelikli ortak fabrikalar aracılığıyla tedarik edilir.
Nasıl Çalışır
Kuvvet uyumlu bir çapa, kilit, kanca veya bağlantı noktasından girer → Her kaynaklı bağlantı çekme kuvvetini bir sonraki bağlantıya aktarır → Bağlantı hatvesi ve iç boyutları eklemlenmeyi ve bağlantı elemanı boşluğunu kontrol eder → Yüzey işlemi çevresel saldırıyı azaltır → Periyodik inceleme aşınmayı, korozyonu, uzamayı, deformasyonu ve kaynak hasarını belirler
Uygulamalar
Deniz hizmet çapalaması | Genel demirleme ve iskele kenarı hizmet kullanımı | Çekme zincirleri | Bariyer ve güvenlik zincirleri | Belirtildiği yerlerde pompa ve süspansiyon uygulamaları | Tarım kullanımı | Endüstriyel bağlama | Genel imalat ve bakım | Yedek zincir eşleştirme
Sertifikalar ve Tedarik Kapsamı
Mil sertifikaları, üretici inceleme raporları, mukavemet testi kayıtları ve üçüncü taraf incelemesi, seçilen zincir tipine, sınıfına, fabrika yeteneğine ve sipariş gereksinimine göre düzenlenebilir. Sınıf topluluğu sertifikası, bu genel açık bağlantılı zincir için standart değildir ve zincir sınıf kontrollü bir deniz uygulaması için amaçlandığında tekliften önce onaylanmalıdır.
Sertifika seçenekleri: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası ve Mil Sertifikası — yalnızca proje tarafından istendiğinde, seçilen fabrika tarafından desteklendiğinde ve ilgili inceleme veya sınıf prosedürü tarafından kabul edildiğinde mevcuttur.
Çizim ve Fotoğraflar
SSS
S1: Bu, sınıf onaylı gemi çapası zinciri ile aynı mı?
C1: Hayır. Sağlanan tablo, kısa, orta ve uzun bağlantı desenlerinde kaynaklı açık bağlantılı zinciri tanımlar. Bir gemi çapası zinciri siparişi normalde ayrı olarak onaylanmış bir zincir tipi, malzeme sınıfı, nominal çap, mukavemet ve kopma yükleri, uç bağlantılar, birleştirme kilitleri, işaretleme ve sınıf incelemesi gerektirir. "Çapa zinciri" terimi yalnızca amaçlanan gemi ve onay gereksinimi onaylandıktan sonra kullanılmalıdır.
S2: Listelenen zincir üstten kaldırma veya nakliye bağlama için kullanılabilir mi?
C2: Varsayılan olarak değil. Kaldırma zinciri, uygun kaldırma sınıfında, geçerli işaretleme, mukavemet testi ve sertifikasyon ile tedarik edilmelidir. 70 Sınıfı nakliye zinciri, bağlama standardına uyan ayrı bir üründür ve kaldırma zinciri değildir. Genel orta bağlantılı ve uzun bağlantılı zincir, belirli bir sertifikalı ürün spesifikasyonu bu kullanımı desteklemedikçe üstten kaldırma için tanıtılmamalıdır.
S3: Doğru bir teklif için hangi bilgi gereklidir?
C3: Uygulama, bağlantı tipi, nominal boyut, gerekli yük temeli, malzeme ve sınıf, kaplama, toplam uzunluk ve kesilmiş uzunluklar, uç bağlantılar, geçerli standart, test ve sertifika kapsamı, işaretleme, miktar, paketleme, teslimat yeri ve teslimat tarihini onaylayın. Yedek zincir için bir çizim veya örnek önerilir.
