Sıcak Dip Galvanize Stud Link Anchor Chain.

Sıcak Dip Galvanize Stud Link Anchor Chain.

Ürün Genel Görünümü

Sıcak daldırılmış galvanizli çubuk bağlantı demir zinciri, bower demir ve gemi demirleme sistemi arasında kullanılan bir deniz zinciri kablosudur.Düğme bağlantı geometrisini destekler ve zincirin windlass çingene aracılığıyla kontrollü bir şekilde çalışmasına yardımcı olurGalvanizlenmiş bitirme, denizde maruz kalma için çinko bazlı korozyon koruma katmanı sağlar.Son zincir derecesi ve çapı, gemi sınıfı onaylı demirleme düzeninin bir parçası olarak kalırken.

Bu sayfa, 9/16 inç'ten 2 15/16 inç'e kadar nominal imperial çaplı sınıf 2 ve sınıf 3 stud bağlantı demir zincirlerini kapsar, yanıp sönen bağlantılar, sınıf bağlı ısı tedavisi, kanıt yük testi,Örnek kırma yükü testi27,5 m'lik bir çekim normal sınıf kuralları referans uzunluğudur; montaj, test, işaretleme,ve sertifika kapsamı üretimden önce kabul edilir.Çubuk sabitleme veya çubuk kaynaklama onaylanmış tasarıma göre olmalıdır ve zincirin sadece 2. veya 3. sınıf olup olmadığını belirleyemez.

Hızlı Özellikler

• Ürün türü: Galvanizli çubuk bağlantı demir zinciri → gemi demirleme sistemleri için deniz zinciri kablosu, genel bir kaldırma zinciri değil.
• Birincil sınıflar: Sınıf 2 / U2 ve Sınıf 3 / U3 → geminin ekipman numarasına, demir düzenine, geçerli sınıf kurallarına ve onaylanmış çizimlere göre seçilir.
• Çap aralığı: 9/16 inçten 2 15/16 inç'e, yaklaşık 14 ¢ 75 mm → nihai nominal metrik boyut ve zincir geometri, teklifden önce onaylanmalıdır.
• Üretim yolu: Kaliteye uygun ısı işlemine sahip flash-butt kaynaklı bağlantılar → kaynak kalitesi, boyut kontrolü ve malzeme izlenebilirliği önemli kabul öğeleridir.
• Tedarik uzunluğu: normal sınıf kural referansı olarak çekim başına 27.5 m; montaj ve sertifikasyon onayına tabi 25 m ve özel uzunluklar.
• Yük doğrulama: Bitmiş zincir uzunlukları için kanıt yük testi ve temsil edici numuneler üzerinde kırma yük testi → test yükleri SWL değil, kabul değerleridir.
• Korozyon koruması: Ana seçenek olarak sıcak daldırılmış galvanize bitirme → kaplama sistemi, kalınlığı, işlem sırası ve sınıf kabulü siparişte belirtilmelidir.
• Aksesuarlar: Bağlama zincirleri, demir zincirleri, döner, döner öncüler, genişletilmiş bağlantılar ve son bağlantılar, belirtildiği zaman eşleşen bir montaj olarak sağlanabilir.

Ana teknik parametreler

Sınıf, yük ve seçim temeli

• Sınıf seçimi: Sınıf onaylı demirleme ekipmanları tablosunda gerekli ekipman sayısı ve çapı için Sınıf 2 zinciri belirtildiğinde, özel kaliteli demir zinciri yaygın olarak kullanılır.
• Sınıf 3 seçimi: Ekstra özel kalitede zincir, aynı nominal çapta daha yüksek belirli dayanıklılık ve kırılma yükleri taşır.Ancak çapın herhangi bir azaltılması, gemi tasarımı ve sınıf onayıyla desteklenmelidir..
• Kanıt yükü: Onaylanmış bir test makinesi kullanarak bitmiş zincir uzunluğuna uygulanan yıkıcı olmayan bir kabul yükü; zincir SWL değildir.
• Kırma yükü: Uygulanabilir kural ve inceleme planına göre temsil edici bağlantılara uygulanan yıkıcı nitelik veya üretim örneği test yükü; rutin bir servis yükü değildir.
• Sistem uyumluluğu: Zincirin çapı, açılışı, genişliği, aksesuarları, rüzgâr şapkası çingene cepleri, zincir kapakları, havuç borusu, zincir lokantası ve demir bağlantısı tek bir demirleme sistemi olarak kontrol edilmelidir.

Üretim, Isı İşleme ve Kalite Kontrolleri

• Başlıklı bağlantı zinciri tercihen onaylı çubuk malzemesinden yanıp söndürülür ve yanıp söndürülme ve yanıp söndürülme kabul edilen profille çıkarılır.
• Sıcak işlem zincir sınıfına ve onaylanmış malzeme rotasına göre seçilir.Normalleştirilmiş ve ısıtılmış, veya söndürülmüş ve ısıtılmış durum.
• Çubuklar, bağlantıya içten olarak belirgin bir boşluk olmaksızın yerleştirilmeli ve doğru şekilde yerleştirilmelidir.Kaydırmacı yeterliliği, kaynak yeri ve ısı işlem sırası kontrol edilmelidir.
• Bağlama çapı, mesafe, genişlik, çubuk pozisyonu, beş bağlama uzunluğu,ve aksesuar uygunluğu, ilgili üretim ve denetim yükleme aşamalarından sonra seçilen tanınmış standarda veya onaylanmış çizime göre kontrol edilir..
• Görsel inceleme, yanıp söndürme, taç, çubuk bölgesi ve geçişlere odaklanır.Onaylı üretim prosedürü, veya araştırma planı.
• Sıcaklık numarası, malzeme kalitesi, zincir kalitesi, çapı, üretim partisi, ısı işleme partisi, test kaydı, işareti ve sertifika kimliği teslimat paketinde izlenebilir kalmalıdır.

Galvanizasyon ve korozyon koruması

• Hot-dip galvanizing provides a zinc coating over the chain surface and is suitable when the owner or shipyard requires improved corrosion protection compared with an uncoated or temporary painted finish.
• Galvanizasyon yolu, yüzey hazırlığı, kaplama kütlesi veya kalınlığı, santrifüj veya drenaj yöntemi, düzeltme sınırları ve kabul kriterleri üretimden önce kabul edilmelidir.Süreç dizisi gerekli görsel incelemeyi engellememelidir., kanıt testi, kırma yükü örnekleme, tanımlama veya sınıf araştırması.
• Çinko kaplama, sarmal çingene, zinc kapak, hawse borusu, deniz tabanı temas bölgelerinde ve bağlantı-bağlama rulman alanlarında yerel olarak yıpranabilir.Bu nedenle galvanizasyon, korozyona maruz kalmayı azaltır, ancak periyodik inceleme ve bakım gereksinimini ortadan kaldırmaz.
• Elektro galvanizli veya diğer çinko bitirme belirli zinc boyutları veya aksesuarlar için tartışılabilir,Ancak, gerekli kaplama sistemi açıkça belirtilmedikçe ve kabul edilmedikçe, sıcak daldırma galvanizasyonu ile eşdeğer sayılmamalıdırlar..

Test, Denetim ve Sertifikasyon

• Bitmiş zincir çekimleri, onaylı bir test makinesi kullanılarak zincirin çapına ve sınıfına karşılık gelen yükle test edilir.Görevli sınıf sertifikası için gerekirse denetçi varlığı geçerlidir..
• Kırılma yükü testi, uygulanabilir kurallara ve üretim örnekleme planına göre temsil edici örnekleme bağlantılarına uygulanır.Örnek testi, teslim edilen her bağlantının yıkıcı olarak test edildiği anlamına gelmez..
• Sınıf 2 ve Sınıf 3 zincirleri, seçilen sınıf kuralına, malzeme sınıfına göre üretimle bağlantılı test malzemelerinden çekim, darbe veya diğer mekanik testler gerektirebilir.ve ısı işleme durumu.
• Boyut muayenesi, görsel muayenesi, işaretlenmesi ve belgelendirme incelemesi kabul sürecinin bir parçasıdır.
• Kullanılabilir belgelere sınıf ürün sertifikası, malzeme veya fabrika sertifikası, üreticinin test raporu, kanıt yükü kaydı, kırma yükü testi kaydı, mekanik test sonuçları dahil olabilir.Boyut raporu, ısı işleme kaydı ve galvanizasyon kaydı, sözleşmiş sipariş kapsamına göre.

Seçim ve Soruşturma Rehberi

Adım 1: Geminin türünü, yeni inşaat veya değiştirme kapsamını, geçerli sınıflandırma kuruluşunu, ekipman numarasını veya onaylı demirleme düzenini, demir kütlesini, gerekli zincir sınıfını doğrulayın.ve nominal çapı.

Adım 2: Zincir standardını veya onaylanmış çizimi, metrik / imparatorluk isimlendirmeyi, çekim uzunluğunu, çekim sayısını, liman ve sancak tahsisini onaylayın.ve zincirin mevcut bir zıpkın ve zincir kapağına uyması gerekiyor mu?.

Adım 3: Malzeme kalitesini ve teslim durumunu doğrulayın, çubuk sabitleme veya çubuk kaynak düzenlemesi, ısı işleme gereksinimleri, sıcak daldırma galvanizasyon özellikleri,ve kaplama kalınlığı veya görünüm talebi.

Adım 4: Tam zincir montajını tanımlayın: ortak bağlantılar, genişletilmiş bağlantılar, son bağlantılar, Kenter veya birleşim zincirleri, demir zincirleri, döner, döner öncü, acı uç bağlantısı,ve yedek aksesuarlar.

Adım 5: Teklifden önce denetim ve sertifikasyon kapsamını onaylayın: sınıf sertifikası, denetçi tanıklığı, kanıt ve kırılma testleri, mekanik testler, NDT, malzeme izlenebilirliği, işaretleme,ve belge dili.

Adım 6: miktar, gerekli teslimat süresi, teslimat yeri, paketleme gereksinimleri, onaylanmış çizim veya mevcut zincir ölçümleri ve çapaların açık fotoğraflarını verin.Zincir kapağı, ve bağlantı ekipmanları mevcutsa.

Zincir Montajı ve Aksesuarlar

Ortak çubuk bağlantıları. Genişletilmiş bağlantılar. Son bağlantılar. Kenter ya da birleştirme kelepçeler. Ankar kelepçeler. Döner. Döner öncü. Acı uç bağlantıları. Eşleşen yedek aksesuarlar.

Özel Özellikler

• Zincir Sınıf: Sınıf 2 / U2 veya Sınıf 3 / U3 → nihai notasyon ve kabul kriterleri seçilen sınıflandırma topluluğunu takip eder.
• Nominel çap: 9/16 inçten 2 15/16 inç → ilgili metrik nominal boyutu ve onaylanmış zincir geometrisini onaylayın.
• Çekim Uzunluğu: 27.5 m referans; 25 m veya tartışmaya uygun özel uzunluk → sertifika ve test kapsamı tedarik edilen montajla eşleşmelidir.
• Üretim: Flash-butt kaynaklı stud bağlantıları → kaynak profili, boyut tekrarlanabilirliği ve malzeme izlenebilirliği kontrol edilen üretim noktalarıdır.
• Isı Tedavisi: Zincir sınıfına ve onaylanmış malzeme rotasına göre → fiyatlandırmada ve sertifikada belirtilen nihai teslimat koşulu.
• Stud Arrangement: Approved fitted or welded configuration → sadece Grade 2 veya Grade 3 terminolojisinden stud kaynak seçmeyin.
• Malzeme: CM490, CM690, 20Mn2, 30Mn2, veya tedarikçi tarafından belirtildiği gibi onaylanmış eşdeğer → tam derecede zincir derecesi haritası onaylanması gerekir.
• Yüzey bitirme: Temel seçenek olarak sıcak dip galvanize → sadece belirtildiği ve kabul edildiği takdirde elektro galvanize, boyalı veya alternatif bitirme.
• Test: Kanıt yükü, örnek kırma yükü, mekanik testler, boyut kontrolü ve geçerli olduğu gibi ek NDT → kapsam sınıf ve sipariş gereksinimlerini takip eder.
• Sertifikalar: Sınıf ürün sertifikası, malzeme sertifikası ve onaylanmış sipariş kapsamına göre üreticinin test raporu mevcuttur.

Nasıl Çalışır?

Anchor is released from the vessel → Stud link chain pays out through the windlass and hawse pipe → Studs support link geometry and controlled engagement with the gypsy → Chain transmits anchoring force between the anchor and the vessel → Windlass recovers the chain into the chain locker

Başvurular

Ticaret gemileri. Tırkıcılar. İş gemileri. Balıkçı gemileri. Devriye ve hizmet gemileri. Sahil ve liman gemileri. Yeni inşaat demir sistemi. Sınıf onaylı yedek demir zinciri projeleri.

Sertifikasyonlar ve Tedarik Alanı

Sertifikalar, seçilen sınıflandırma topluluğuna, onaylanmış üreticinin kapsamına, araştırma planına, malzeme izlenebilirliğine, test tanıklığına ve proje gereksinimlerine göre düzenlenebilir.Aksesuarlar ve sertifika kapsamı, tekliften önce tam zincir montajının bir parçası olarak onaylanmalıdır..

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

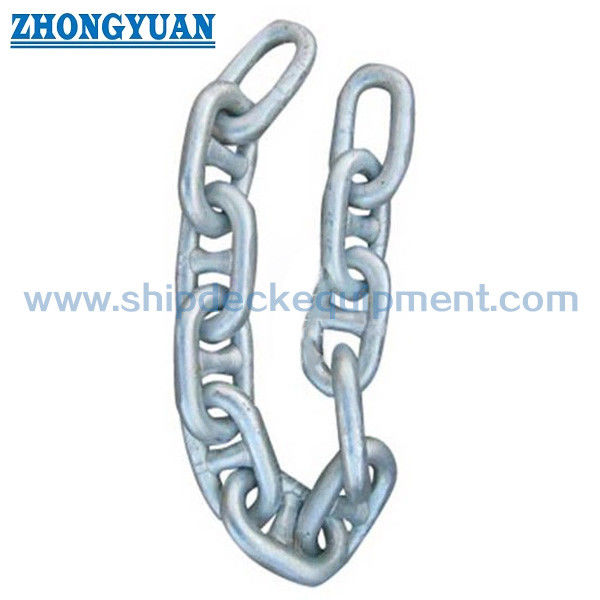

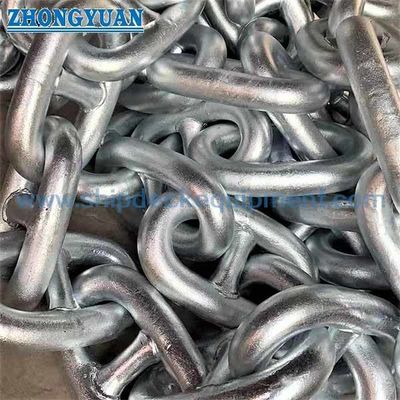

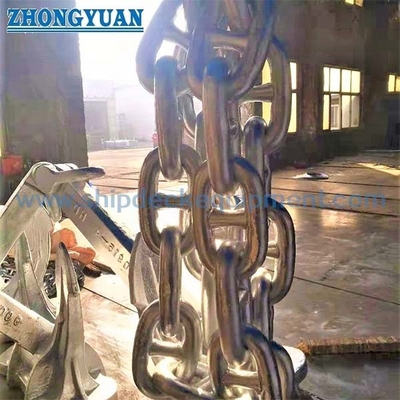

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: Sınıf 2 veya Sınıf 3 demir zinciri nasıl seçilmelidir?

A1: Seçim geminin ekipman numarasından, çapa düzeninden, geçerli sınıf kurallarından ve onaylanmış çapa planından başlar.Sınıf 3 aynı çapta daha yüksek belirtilen dayanıklılık ve kırılma yüklerine sahiptir, ancak gemi tasarımcısı ve sınıfı tam demirleme sistemini onaylamadıkça zincirin boyutunu azaltmak için kullanılmamalıdır.

S2: Sınıf 2 her zaman kaynaklanmamış bir çubuk kullanırken, Sınıf 3 kaynaklı bir çubuk kullanır mı?

A2: Bu karar için yalnızca evrensel bir sınıf kuralı kullanılmamalıdır.Üretim yöntemi, ve sınıflandırma topluluğu gereksinimleri.

S3: Doğru bir teklif için hangi bilgiler gereklidir?

A3: Sınıf toplumu, zincir sınıfı, nominal çapı, çekim uzunluğu ve miktarı, gemi ve demir verileri, windlass-Gypsy uyumluluğu, sıcak daldırma gereklilikleri, aksesuarlar,Test ve sertifika kapsamıMevcut montaj çizimleri veya ölçülen fotoğraflar, özellikle yedekleme projeleri için yararlıdır.
