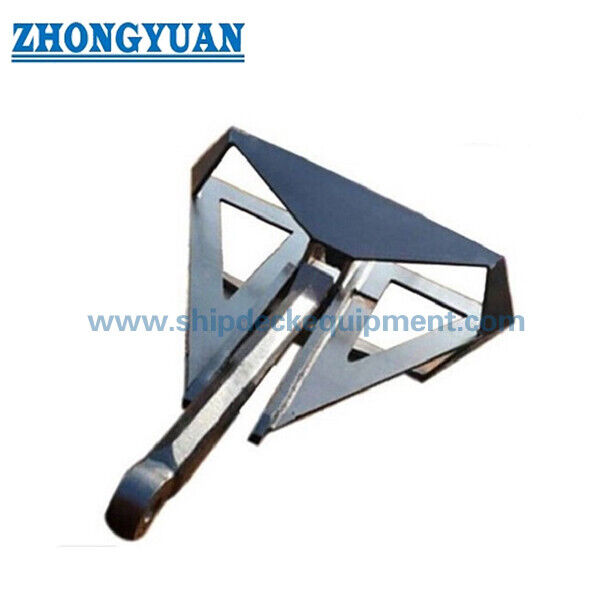

Deniz kenarında demirleme sistemleri için kaynaklı Flipper Delta HHP demirleme sistemi.

Offshore Bağlama Sistemleri İçin Kaynaklı Flipper Delta Yüksek Tutma Gücü Çapası | 300–27.500 kg

Ürün Genel Bakışı

Kaynaklı Flipper Delta yüksek tutma gücü çapası, deniz üstü bağlama, tarama, bağlama şamandırası ve yüzer yapı projeleri için tedarik edilir; bu projelerde deniz tabanı penetrasyonu, tutma verimliliği, çapa-zincir bağlantısı, nakliye elleçleme ve proje sertifikasyonu temel seçim faktörleridir. Açık fabrikasyon geometrisi, kontrollü yerleştirme ve uygun deniz tabanı topraklarına nüfuz etmeyi desteklemek için geniş bir flok tertibatı, şaft ve dengeleyici yapıyı birleştirir.

Bu sayfa, tedarik edilen katalog verilerindeki A–F boyutlarını kullanarak 300 ila 27.500 kg arasındaki nominal çapa ağırlıklarını kapsamaktadır. Nominal çapa ağırlığı doğrudan bir tutma kapasitesi derecesi değildir. Nihai seçim, proje bağlama analizi, gerekli tutma yükü, deniz tabanı veya jeoteknik veriler, bağlama hattı açısı, kurulum yöntemi, çapa-zincir ve kilit arayüzü, onaylanmış üretici çizimi ve gerekli sınıf veya üçüncü taraf denetim kapsamına dayanmalıdır. Ürün, nitelikli çapa fabrikası ortakları aracılığıyla tedarik edilir; üretim kaynağı ve sertifika kapsamı her sipariş için teyit edilir.

Hızlı Özellikler

• Ürün tipi: Kaynaklı Flipper Delta yüksek tutma gücü çapası → açık flok konfigürasyonu, deniz üstü ve tarama ile ilgili bağlama sistemleri için.
• Nominal ağırlık aralığı: 300–27.500 kg → proje özelinde geçici veya kalıcı bağlama düzenlemeleri için geniş seçim aralığı.
• Yapı: Kaynaklı plaka fabrikasyon flok ve şaft tertibatı → malzeme sınıfı, kaynak detayları, tahribatsız muayene (NDT) ve boyutsal toleranslar onaylanmış çizime uygun olmalıdır.
• Tutma prensibi: Gömülü flok alanı deniz tabanı direncini harekete geçirir → gerçek tutma kapasitesi toprağa, nüfuz derinliğine, hat açısına, kuruluma ve bağlama analizine bağlıdır.
• Çapa-zincir arayüzü: F boyutu tedarik edilen tabloda yer almaktadır → nihai kilit, döner kilit, uç halka ve zincir uyumluluğu çizimle kontrol edilmelidir.
• Elleçleme ve nakliye: Sökme veya ayrık teslimat düzenlemesi mevcut olabilir → montaj yöntemi ve çapa rafı gereksinimi seçilen fabrika tasarımına tabidir.
• Yüzey işlemi: Siyah bitüm kaplama, korozyon önleyici boya veya proje özelinde kaplama → nihai sistem nakliye hasarını, daldırma hizmetini ve denetim gereksinimlerini dikkate almalıdır.
• Sertifikasyon: Sınıf denetimi ve sertifikalar onaylanmış tasarıma ve sipariş kapsamına göre düzenlenebilir → tüm kuruluş sertifikaları otomatik olarak tedarik edilmez.

Ana Teknik Parametreler

Deniz Üstü Bağlama Seçim ve Sorgulama Rehberi

Adım 1: Uygulamayı onaylayın: deniz üstü ünitesi, tarayıcı, bağlama şamandırası, inşaat grubu, yüzer yapı, geçici bağlama veya kalıcı bağlama, su derinliği ve amaçlanan hizmet ömrü ile birlikte.

Adım 2: Proje bağlama analizinden gerekli çapa tutma yükünü sağlayın, tasarım yük durumu, güvenlik faktörleri, ön gerilim, bağlama hattı tipi ve mevcutsa çevresel temel dahil.

Adım 3: Penetrasyon ve tutma performansı toprağa bağlı olduğundan, toprak tipi, katman profili, mukavemet veya yoğunluk verileri, deniz tabanı eğimi ve bilinen engeller dahil olmak üzere deniz tabanı veya jeoteknik bilgileri sağlayın.

Adım 4: Nominal çapa ağırlığını, onaylanmış çapa geometrisini, flok-şaft ayarını, çapa elleçleme yöntemini, zincir sınıfını ve çapını, uç halkayı, kilidi, döner kilidi ve gerekli bağlantı boyutlarını onaylayın.

Adım 5: Malzeme sınıfını, imalat standardını, kaynak prosedürünü, NDT kapsamını, boyutsal toleransı, işaretlemeyi, izlenebilirliği, korozyon korumasını ve nakliye sökme veya çapa rafının gerekip gerekmediğini onaylayın.

Adım 6: Teklif öncesi onay ve test kapsamını onaylayın: onaylanmış çizim, HHP veya diğer sınıf tanımı, dayanıklılık testi, malzeme sertifikaları, üretici sertifikası, denetçi tanıklığı ve nihai dokümantasyon paketi.

Adım 7: Miktarı, proje veya gemi adını, teslimat yerini, gerekli teslimat tarihini, paketleme kısıtlamalarını, kaldırma ve elleçleme sınırlamalarını ve ilgili bağlama veya genel yerleşim çizimini sağlayın.

Çapa Yapısı ve Bağlantısı

Kaynaklı açık flok tertibatı | Merkezi şaft | Taç / menteşe ve dengeleyici geometri | Zincir veya kilit bağlantı noktası | Proje özelinde flok ayarı | İsteğe bağlı nakliye sökme düzenlemesi | Koruyucu kaplama

Penetrasyon, Tutma ve Elleçleme Özellikleri

• Açık flok yapısı, yerleştirme sırasında deniz tabanı toprağının çapanın etrafından akmasına izin verir ve geometri toprak koşullarına uyarlandığında ilerleyici nüfuzu destekler.
• Gömülmeden sonra nispeten büyük bir etkili flok alanı toprak direncini geliştirir, bu da yüksek tutma gücü konseptinin birincil temelini oluşturur.
• Dengeleyici geometri, kontrolsüz yuvarlanmayı azaltmayı ve yerleştirme çekimi sırasında flokların uygun bir nüfuz yönünü korumasına yardımcı olmayı amaçlar.
• Gerçek tutma kapasitesi yalnızca çapa ağırlığı ile belirlenmez; toprak profili, nüfuz derinliği, flok açısı, hat kaldırması, kurulum yükü, çapa geometrisi ve seçilen tasarım güvenlik faktörlerinden etkilenir.
• Flok-şaft düzenlemesi, proje deniz tabanı ve onaylanmış tasarım için seçilmeli veya onaylanmalıdır. Katalog çapasına, proje doğrulaması olmadan evrensel bir tutma değeri atanmamalıdır.
• Yerleştirme, dayanıklılık yerleştirmesi, geri alma, güverte elleçleme ve nakliye, çapa ağırlığına, gemi ekipmanına, kaldırma noktalarına ve bağlantı düzenlemesine uygun proje özelinde bir çapa elleçleme prosedürü gerektirir.

İmalat, Test ve Tedarik Kontrolü

• Kaynaklı imalat, onaylanmış geometrinin korunmasını sağlamak için kontrollü plaka kesme, şekillendirme, montaj, şaft ve flok hizalaması ve boyutsal denetim gerektirir.
• Tedarik edilen spesifikasyon, hafif çelik ve paslanmaz çelik listeler; nihai sınıf, mekanik özellikler, kaynaklanabilirlik, tokluk, korozyon payı ve sınıf kabulü teyit edilmelidir. HHP çapaları normalde genel bir malzeme tanımı yerine onaylanmış yüksek mukavemetli veya yüksek çekme mukavemetli malzeme spesifikasyonlarına bağlıdır.
• WPS / PQR, kaynakçı yeterliliği, ön ısıtma ve ısı girdisi kontrolü ve kritik kaynakların NDT'si, onaylanmış imalat ve sınıf denetim planını takip etmelidir.
• Dayanıklılık testi, tutma gücü doğrulaması, malzeme testi ve denetçi katılımı projeye ve sınıfa bağlıdır. Satın almadan önce tanımlanmalı ve standart teslimatlar olarak kabul edilmemelidir.
• Zincir bağlantısı, çapa bağlantısı, kilit pimi, uç halka, döner kilit veya ön zincir, zincir sınıfı ve herhangi bir boyutsal geçiş dahil olmak üzere tam bir yük yolu olarak kontrol edilmelidir.
• Bu ürün çapa fabrikası ortakları aracılığıyla tedarik edildiğinden, teklif sunulan çapaya uygulanabilir üretim kaynağını, onaylanmış çizimi, sertifika veren kuruluşu, test kapsamını ve belge izlenebilirliğini belirtmelidir.

Özel Nitelikler

• Ürün Tipi: Kaynaklı Flipper Delta HHP çapa → deniz üstü bağlama ve tarama ile ilgili uygulamalar için fabrikasyon açık flok çapa.
• Tedarik Durumu: Distribütör / proje tedariği → ürün nitelikli çapa üreticilerinden temin edilir ve şirket içi üretilmiş olarak sunulmaz.
• Nominal Ağırlık: 300–27.500 kg → mühendislik tutma gereksinimi, deniz tabanı koşulu, kurulum yöntemi ve onaylanmış çapa tasarımına göre seçin.
• Yapı: Kaynaklı çelik imalat → kritik geometri, kaynak kalitesi, NDT ve boyutsal kontrol onaylanmış çizime ve denetim planına uygundur.
• Malzeme: Hafif çelik / proje onaylı yüksek mukavemetli çelik; paslanmaz çelik teyide tabidir → siparişten önce kesin sınıf ve sınıf kabulü gereklidir.
• Tutma Kapasitesi: Proje özelinde → nominal ağırlık, bağlama ve jeoteknik doğrulama olmadan doğrudan garanti edilmiş bir tutma yüküne dönüştürülmemelidir.
• Zincir Bağlantısı: F boyutu artı onaylanmış konektör detayı → zincir çapı, sınıfı, uç halkası, kilit ve döner kilit bir sistem olarak teyit edilmelidir.
• Yüzey İşlemi: Siyah bitüm boya, korozyon önleyici boya veya özelleştirilmiş kaplama → nihai kaplama ve denetim proje maruziyetine ve spesifikasyonuna uygundur.
• Sertifika Gereksinimi: Proje kapsamına göre mevcuttur → onaylanmış tasarım, dayanıklılık testi, sınıf denetimi ve dokümantasyon satın alma spesifikasyonunda belirtilmelidir.

Nasıl Çalışır

Çapa, floklar deniz tabanına doğru yönlendirilmiş olarak yerleştirilir → Kontrollü bir yerleştirme çekimi çapayı stabilize eder ve nüfuz yönüne doğru döndürür → Açık flok geometrisi toprağa girer → Gömülü flok alanı deniz tabanı direncini harekete geçirir → Bağlama yükü şaft ve konektör aracılığıyla çapa zincirine aktarılır → Geri alma, onaylanmış çapa elleçleme prosedürünü takip eder

Uygulamalar

Deniz üstü geçici bağlama sistemleri | Tarayıcılar ve deniz inşaat grupları | Bağlama şamandıraları | Yüzer pontonlar ve deniz yapıları | Proje tasarımına tabi deniz üstü üniteleri | Çapa ve zincir değişim paketleri

Sertifikalar ve Tedarik Kapsamı

Sınıflandırma denetimi ve sertifikasyonu, onaylanmış tip veya proje tasarımına, üretici onayına, malzeme izlenebilirliğine, dayanıklılık testi gereksinimine ve denetçi katılımına göre düzenlenebilir. Kullanılabilirlik, sipariş onayına ve sınıf onayına tabidir; listelenen tüm sertifikalar otomatik olarak tedarik edilmez.

Sertifika: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

İsteğe bağlı koordine tedarik kapsamı, onaylanmış spesifikasyonlara tabi olarak çapa zinciri, çapa D-kilit veya proje konektörü, döner kilit / ön zincir, çapa rafı, test sertifikaları, paketleme planı ve nakliye düzenlemesini içerebilir.

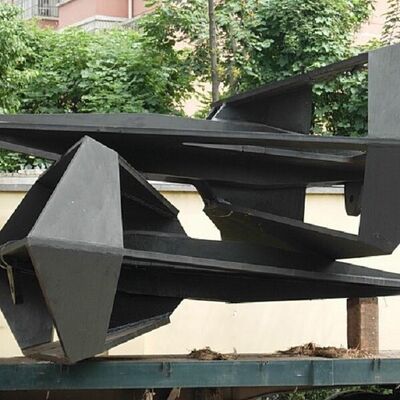

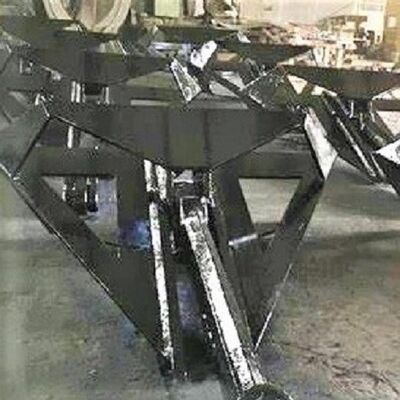

Çizim ve Fotoğraflar

SSS

S1: Doğru Flipper Delta çapa ağırlığı nasıl seçilmelidir?

C1: Bağlama analizinden gerekli tutma yükünü deniz tabanı verileri, hat açısı, kurulum yöntemi, çapa geometrisi ve proje güvenlik faktörleri ile birlikte kullanın. Nominal çapa ağırlığı yalnızca bir seçim girdisidir ve garanti edilmiş tutma kapasitesi olarak ele alınmamalıdır.

S2: HHP tanımı evrensel bir tutma gücü değeri sağlar mı?

C2: Hayır. HHP, her deniz tabanı ve kurulum için geçerli tek bir kN derecesi değil, bir çapa tasarım veya onay kategorisidir. Sunulan tasarım, onaylanmış test temeli, toprak koşulları, nüfuz ve sınıf gereksinimleri proje için teyit edilmelidir.

S3: Çapa ve çapa zinciri eşleşen bir paket olarak tedarik edilebilir mi?

C3: Evet, zincir çapı ve sınıfı, toplam uzunluk, uç halkalar, kilitler, döner kilitler, dayanıklılık testi ve sertifika kapsamı, korozyon koruması, paketleme ve teslimat gereksinimleri sağlandığında tedarik koordine edilebilir. Nihai tekliften önce çapa bağlantı çizimi kontrol edilmelidir.
