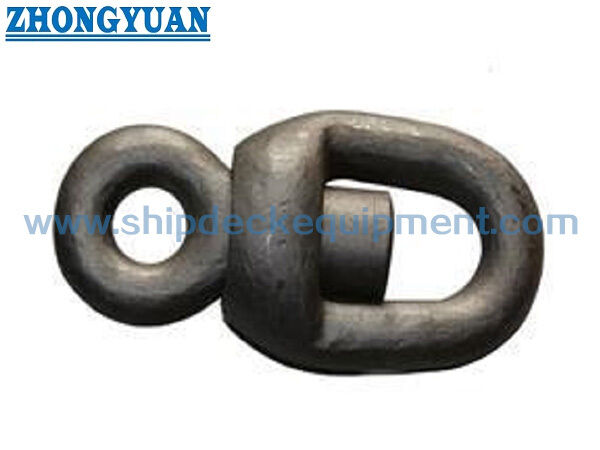

Çapa Zinciri Ön Koşucu Dönüş 14 ′′ 162 mm

Çapa ZinciriÖn Koşucu, Dönüş.

Ürün Genel Görünümü

Çapa zinciri ön koşucu döngüsü, demir ve zincirin yönelimini değiştirdiğinde aşırı bükülme oluşumunu azaltmak için bir gemi çapa zinciri bağlantısı düzeninde kullanılan döner bir montajdır.Uyumlu demir zinciri bileşenleri arasında bağlantılıdır ve zincir ekseni gerilimini zincir ekseni etrafında göreceli dönüş izin verirken yük taşıyan gözleri aracılığıyla taşırMalzeme demirleme sisteminin bir parçasıdır ve genel kaldırma donanımı olarak tanımlanmamalı veya seçilmemelidir.

Sağlanan özellikler, dövme çelik veya dökme çelik yapılarını, galvanizli veya özel yüzey işlemlerini ve 14 ila 162 mm nominal çap aralığını kapsar.Bu sayfa için verilen ayrıntılı parametreler tablosu 14 ile 46 mm arasında kapsamaktadır.Uygulanabilir U2 veya U3 sınıfı programı, malzeme sınıfı, ısı işleme, 46 mm'den büyük boyutlar, test kapsamı, işaretleme,ve sınıflandırma belgeleri, üretimden önce onaylanmış çizime ve sipariş özelliklerine karşı doğrulanmalıdır..

Hızlı Özellikler

• Ürün türü: Ankar zinciri 360° döndürülebilir → Ankar-son zincir düzeni için dönüşlü montaj.
• Zincir sınıfı: U2 veya U3 → sınıfı doğrulanmalıdır çünkü kırılma ve kırılma yükleri sınıflara özgüdür.
• Nominel çap: 14 ′′ 162 mm → sağlanan ayrıntılı boyutlar ve yükler şu anda 14 ′′ 46 mm'yi kapsar.
• Sağlanan yük aralığı 14 ′′46 mm: 82 ′′837 kN kanıt yükü ve 116 ′′1170 kN kırma yükü → hiçbir değeri SWL değildir.
• İnşaat: dövme çelik veya dökme çelik → tam malzeme sınıfı, ısı işleme ve üretim rotası doğrulanmalıdır.
• Yüzey işleme: galvanizli veya özel → kaplama yöntemi ve kalınlığı onaylanmış sipariş özelliklerine uyar.
• Bağlantı eşleşmesi: bitişik bağlantılar, kelepçeler, göz geometri ve eklem boşluğu ile seçin → çap tek başına yetersizdir.
• Sertifikasyon ve test: proje gereksinimine göre mevcuttur → onay sınıfı, tanık kapsamı, izlenebilirlik ve teklif öncesi test belgesi.

Ana teknik parametreler

Seçim ve Soruşturma Rehberi

Adım 1: Gerekli ürün konfigürasyonunu onaylayın: tek döner, döner kelepçe, döner öncü veya tam demir zinciri bağlantı montajı.

Adım 2: Geminin onaylanmış demir zinciri programından nominal zincir çapını ve zincir derecesini U2 veya U3'ü doğrulayın.

Adım 3: Göz boyutları ve eklem boşluğu dahil olmak üzere bitişik ortak bağlantılar, genişletilmiş bağlantılar, son bağlantılar, bağlama kelepçeleri veya demir kelepçeleri doğrulayın.

Adım 4: Kalıp veya dökme yapısını, tam çelik sınıfını, ısı işlemini, boyut toleransını, işleme ve yıkıcı olmayan inceleme gereksinimini doğrulayın.

Adım 5: Galvanize veya diğer bitirme, ürün işareti, ısı numarası izlenebilirliği, malzeme sertifikası, yük testi kaydı, sınıf topluluğu ve tanık kapsamını doğrulayın.

Adım 6: miktar, gemi türü, yeni inşaat veya yedekleme durumu, onaylanmış çizim veya açık fotoğraflar, teslimat yeri ve gerekli teslimat süresi.

Yapı

Üst bağlantı gözü. Orta döner döner gövde. Alt bağlantı gözü. Yuvarlak yük taşıyan geçişler.

Malzeme, yük testi ve kalite avantajları

• Döner, demir uç zincir düzeninde göreceli bir dönüş sağlar ve düğme bağlantısı zincir kablosuna aşırı bükülme aktarımını azaltmaya yardımcı olur.
• Nominel çap zincir şeması ile eşleşmeli, genel uzunluk, genişlik, göz açısı, bitişik montaj geometri ve mevcut eklem alanı da kontrol edilmelidir.
• Sahte birimler için, çelik sınıfı, sahtecilik azaltımı, ısı işleme, işleme, boyut kontrolü, mekanik test ve NDT, onaylanmış üretim prosedürünü takip etmelidir.
• Dökme birimleri için, dökme çelik kalitesi, ısı işleme, dökme sağlamlığı, işleme, boyut kontrolü ve NDT, dövme rotasından ayrı olarak belirtilmelidir.
• Dönüşüm ve çiftleşme yüzeyleri, aşırı oyun veya müdahale olmadan onaylı çizimde belirtilen hareketi ve boşluğu sağlamalıdır.
• Sıfırlama ve kırma yükleri doğrulanmalıdır. Tam demir zinciri bağlantısı yük yolundaki en az uygun bileşenle sınırlıdır.
• Galvanize veya kaplama sonrası, kaplama birikimi montajı etkileyebilecek durumlarda boyutlar, işaretler, bağlantı uygunluğu ve dönüş durumu kontrol edilmelidir.
• Denetim belgeleri malzeme sertifikaları, boyut raporları, NDT raporları, kanıt yükü kayıtları, sınıf tanığı kayıtları, ürün işareti,ve kaplama kayıtları anlaşılmış sipariş kapsamına göre.

Özel Özellikler

• Ürün kategorisi: Çapa zinciri aksesuarı → gemi demirleme sisteminde kullanılır, genel kaldırma hizmeti değildir.
• Fonksiyon: Döner zincir bağlantısı → demir-son zincir düzeninde aşırı bükülme birikmesini azaltmaya yardımcı olur.
• Dönüşüm: 360° işareti → zincir ekseni etrafında göreceli dönmeye izin verir; gerçek hareket yük, hizalama, aşınma, korozyon ve bağlantı geometrisine bağlıdır.
• Nominel çap: 14162 mm → onaylanmış stud-link demir zinciri programı ve eşleşen armatürler ile seçilir.
• Zincir sınıfı: U2 / U3 → doğru sınıf özel malzeme ve yük programını kullanın.
• Malzeme: Kalıp çelik veya dökme çelik → tam çelik sınıfı ve ısı işleme durumu doğrulanmalıdır.
• Yüzey Tedavisi: Galvanizli veya özel → kaplama sistemi, kalınlığı ve kabul kriterleri projeye özgüdür.
• Yük Temel: Kanıt Yük ve Kırılma Yükü → hiçbir değeri bir SWL veya izin verilen çalışma yükü değildir.
• Standart Referans: ISO 1704:2022, çubuk bağlantılı demir zinciri bileşenleri için uygulanabilir → onaylanmış tasarım ve sınıf gerekliliklerinden gerçek uyum doğrulanmalıdır.
• Sertifika Gerekliliği: Proje kapsamına göre mevcuttur → Sertifika türü ve sınıf tanıklığı üretimden önce anlaşılmalıdır.

Nasıl Çalışır?

Anchor changes orientation → Torsional rotation develops in the anchor-end chain components → The swivel permits relative rotation between its connection eyes → Excessive twist transfer into the chain cable is reduced → Axial chain load remains carried through the confirmed connection arrangement

Başvurular

Ship bow anchoring systems | Outboard anchor-chain shots | Anchor-to-chain connection arrangements | Merchant vessels | Bulk carriers | Tankers | Container ships | General cargo vessels | Tugboats and workboats | Newbuilding and replacement projects

Sertifikalar ve Avantajlar

Sertifikalar ve sınıflandırma denetimi, proje gereksinimlerine, onaylanmış üretim rotasına, malzeme izlenebilirliğine, test prosedürüne ve inceleme kapsamına göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

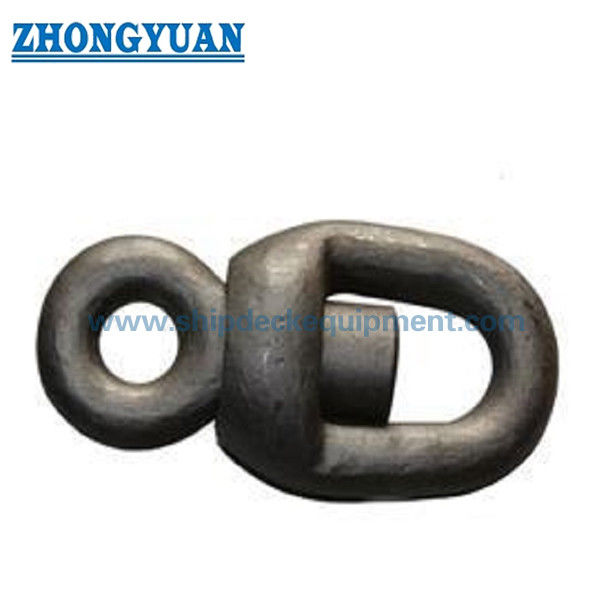

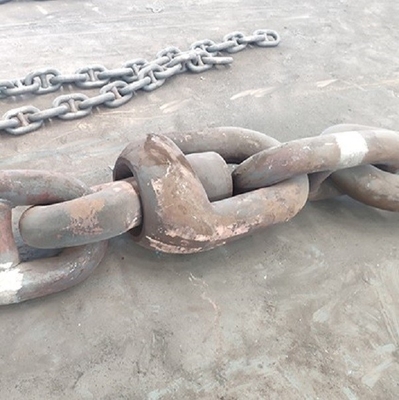

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: Kanıt yükü ve kırma yükü SWL ile aynı mı?

A1: Hayır. Kanıt yükü belirtilen bir doğrulama testi değeri, kırma yükü ise minimum veya yıkıcı dayanıklılık değeri. SWL de değildir. Seçim onaylanmış zincir sınıfına uymalıdır,Ayarlama programı, ve demirleme sisteminin tasarım temeli.

S2: 360°, döngücünün tam zincir gerilimi altında serbestçe döndüğü anlamına mı gelir?

A2: Belirleme, zincir ekseni etrafında beklenen dönme fonksiyonunu tanımlar.ve bakım durumuHer yüklü koşulda serbest dönme olarak tanıtılmamalı.

S3: Teklif için hangi bilgiler gereklidir?

A3: Ürün konfigürasyonunu, nominal çapını, U2 veya U3 sınıfını, bitişik bağlantıları ve kelepçeleri, dövme veya dökme malzemelerinin yolunu, yüzey işleme, test ve sertifika kapsamını, miktarı doğrulayın.çizim veya fotoğraflar, teslimat yeri ve gerekli teslimat süresi.
