Ürün Genel Bakışı

Yivli kaynaklı offshore bağlama zinciri, yüzer offshore birimleri ve offshore yükleme tesisleri tarafından kullanılan kalıcı veya geçici pozisyon-bağlama sistemleri için tedarik edilir. Tipik proje uygulamaları arasında FPSO ve FSO bağlama sistemleri, yüzer üretim birimleri, mobil offshore sondaj birimleri, tek noktadan bağlama sistemleri, offshore şamandıraları ve diğer yüzer offshore yapılar yer alır. Her zincir siparişi nominal çap, halka konfigürasyonu, sınıfı, sürekli uzunluğu, uç bağlantı düzenlemesi, belirtilen test yükleri, tasarım hizmeti ve sınıflandırma gereksinimi ile tanımlanmalıdır.

Zinciri nitelikli zincir üreticileri aracılığıyla tedarik ediyoruz ve teknik ve dokümantasyon kapsamını koordine ediyoruz; sayfa zinciri şirket içi üretim olarak sunmamaktadır. Onaylanmış üretim rotası normalde haddelenmiş alaşımlı çelik çubuk, sıcak halka şekillendirme, yivli kaynak ve kontrollü ısıl işlem kullanır, ardından seçilen sınıf kuralına ve onaylanmış üretim prosedürüne göre boyut denetimi, deneme yüklemesi, numune kopma testi, mekanik testler ve tahribatsız muayene yapılır. Uzun süreli deniz suyu hizmeti ayrıca korozyon payı, yorgunluk, aşınma, düzlem dışı bükülme, deniz tabanı etkileşimi, katodik koruma ve muayene stratejisinin proje bazında gözden geçirilmesini gerektirir.

Hızlı Özellikler

• Ürün kategorisi: Offshore pozisyon-bağlama zinciri tedariği → genel yük kaldırma için değil, mühendislik ürünü offshore bağlama sistemleri içindeki zincir segmentleri için tasarlanmıştır.
• Nominal zincir çapı: 34–200 mm → nihai mevcut çap, sınıf, halka tipi, onaylanmış fabrika aralığı, test makinesi kapasitesi ve proje sınıfı gereksinimine bağlıdır.
• Halka konfigürasyonu: Saplı veya sapsız yaygın halka → uç halkalar, büyütülmüş uç halkalar, bağlantı halkaları, kancalar ve özel arayüzler, dahil edildiğinde onaylanmış çizimlere göre tedarik edilir.
• Sınıf aralığı: R3 / R3S / R4 / R4S / R5 olarak belirlenmiş referans sınıfları → R6 ve tedarik edilen "RQ3" tanımı, seçilen sınıf kuralı ve fabrika onayı ile doğrulanmalıdır.
• Üretim rotası: Haddelenmiş çelik çubuk, sıcak şekillendirme, yivli kaynak ve kontrollü ısıl işlem → kaynak ve ısıl işlem kayıtları onaylanmış üretim sürecinin bir parçasıdır.
• Test kapsamı: Deneme yükü testi, numune kopma yükü testi, çekme ve Charpy darbe testleri, boyut denetimi, görsel denetim ve tahribatsız muayene → kesin frekans ve tanıklık seçilen sınıf kuralını takip eder.
• Yüzey durumu: Kabulden sonra grit veya kumlama, siyah boya veya belirtilen kaplama ile → kaplama, proje korozyon payı, katodik koruma veya bütünlük yönetimi yerine geçmez.
• Sertifikasyon: Sınıflandırma sertifikası onaylanmış üretici aracılığıyla düzenlenebilir → sertifika kapsamı, denetim katılımı, izlenebilirlik ve dokümantasyon siparişten önce anlaşılmalıdır.

Ana Teknik Parametreler

Malzeme Özelliği

Bağlama Zinciri Seçim ve Sorgulama Rehberi

Adım 1: Offshore uygulamasını tanımlayın: FPSO, FSO, yüzer üretim birimi, sondaj birimi, şamandıra, tek noktadan bağlama, geçici yayılma veya diğer yüzer yapı; tasarım ömrünü, su derinliğini ve zincir segmentinin konumunu belirtin.

Adım 2: Nominal çapı, saplı veya sapsız halka konfigürasyonunu, zincir sınıfını, gerekli sürekli uzunluğu, zincir uzunluğu sayısını ve uç halka / aksesuar düzenlemesini onaylayın.

Adım 3: Proje tasarım temelini veya belirtilen deneme ve kopma test yüklerini sağlayın. Kopma test yükü bir üretim kabul değeridir ve operasyonel SWL olarak kullanılmamalıdır.

Adım 4: Korozyon payını, kaplama gereksinimini, katodik koruma arayüzünü, deniz tabanı temasını, aşınma bölgelerini, yorgunluk veya düzlem dışı bükülme değerlendirmesini ve hizmet içi muayene felsefesini onaylayın.

Adım 5: Sınıflandırma topluluğunu, geçerli kural baskısını, onaylanmış üretici gereksinimini, denetim tanıklığını, tahribatsız muayene kapsamını, işaretlemeyi, izlenebilirliği ve dokümantasyon paketini onaylayın.

Adım 6: Miktarı, teslimat yerini, gerekli teslimat süresini, paketleme / elleçleme gereksinimini, zincir düzenini, arayüz çizimlerini ve onaylanmış satıcı listesini veya proje spesifikasyonunu sağlayın.

Zincir Konfigürasyonu

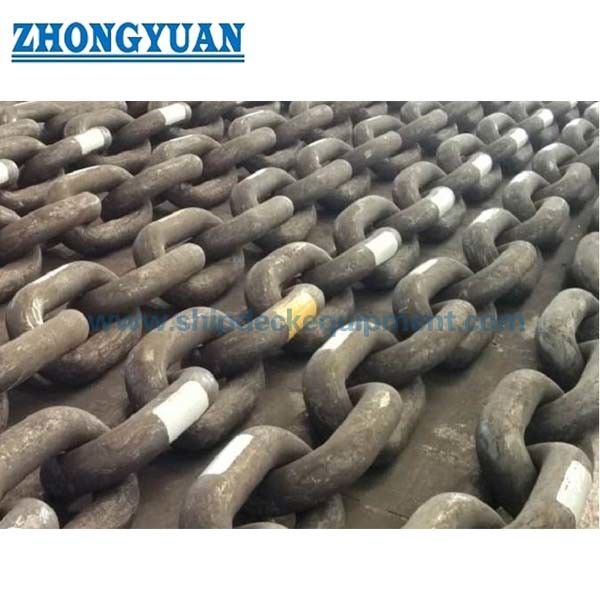

Haddelenmiş alaşımlı çelik çubuk | Sıcak şekillendirilmiş yaygın halkalar | Yivli kaynaklı halka kapatma | Saplı veya sapsız geometri | Kontrollü ısıl işlem | Onaylanmış çizime göre uç halkalar / büyütülmüş uç halkalar / bağlantı aksesuarları | İzlenebilir sürekli zincir uzunlukları

Üretim, Test ve Tedarik Avantajları

• Tedarik, nitelikli zincir fabrikaları aracılığıyla koordine edilir, bu da teklifin onaylanmış çap, sınıf, ısıl işlem rotası, test kapasitesi ve sınıflandırma kapsamı ile uyumlu olmasını sağlar.
• Yivli kaynak, zincir halkasının kendisini kapatır; sap takılması, kullanıldığında ayrı bir ayrıntıdır ve onaylanmış sınıf özel yapısını ve kaynak kısıtlamalarını takip etmelidir.
• Çubuk ısıtma, yivli kaynak parametreleri, ısıl işlem, boyut kontrolleri ve test sonuçları, sürekli zincir uzunluğuna ve sertifika paketine izlenebilir kalmalıdır.
• Tam zincir uzunluğu, geçerli gereksinime göre deneme yüklemesi yapılırken, kopma testi öngörülen örnekleme frekansında temsili numuneler üzerinde gerçekleştirilir.
• Görsel muayene ve tahribatsız muayene, halka yüzeylerine ve yivli kaynak bölgesine odaklanır. MT, UT veya diğer onaylanmış yöntemler, kabul kriterleri ve denetim tanıklığı seçilen sınıf kuralı tarafından tanımlanır.
• Daha yüksek bir malzeme sınıfı, daha düşük bir sınıfın otomatik bir ikamesi değildir. Üretici onayı, malzeme spesifikasyonu, halka tasarımı, kaynak parametreleri, ısıl işlem ve testler sınıfa özeldir.
• Kalıcı bağlama sistemleri için seçim, yalnızca çekme sınıfı yerine yorgunluk, korozyon kaybı, halkalar arası aşınma, düzlem dışı bükülme, deniz tabanı etkileşimi ve bütünlük yönetimi planlamasını ele almalıdır.
• Sertifika metni ve dokümantasyon, üretimden önce anlaşılır, bu da satın alma siparişi, onaylanmış üretici kapsamı, sınıf denetim planı ve nihai zincir sertifikası arasındaki uyumsuzluk riskini azaltır.

Özel Nitelikler

• Tedarik Rolü: Offshore bağlama zinciri tüccarı ve proje tedarikçisi → zincir üretimi, ısıl işlem, test ve sınıf denetimi onaylanmış zincir fabrikası tarafından gerçekleştirilir.
• Referans Standart Temeli: ISO 20438 ve sınıf özel offshore bağlama zinciri gereksinimleri → nihai sözleşme baskısı ve sınıf yorumu geçerlidir.
• Çap Aralığı: 34–200 mm → gerçek onaylanmış aralık, sınıf, halka tipi, fabrika onayı ve test kapasitesine bağlıdır.
• Halka Tipi: Saplı / sapsız yaygın halka → proje uç halkaları ve aksesuarları onaylanmış arayüz çizimleri gerektirir.
• Sınıf: R3 / R3S / R4 / R4S / R5 → R6 ve tedarik edilen RQ3 adlandırması onay beklemektedir.
• Üretim Rotası: Sıcak şekillendirme + yivli kaynak + ısıl işlem → işlem kayıtları, istendiğinde denetim dosyasında yer almalıdır.
• Test Temeli: Deneme yükü + numune kopma yükü + mekanik testler + tahribatsız muayene → değerler ve frekans, seçilen sınıf kuralını ve onaylanmış spesifikasyonu takip eder.
• Yüzey Kaplaması: Kumlama ve siyah boya veya belirtildiği gibi → korozyon payı ve katodik koruma sistem tasarımı öğeleri olarak kalır.
• Dokümantasyon: Zincir sertifikası, denetim ve test raporları, tahribatsız muayene raporları, malzeme izlenebilirliği, işaretlemeler ve üretim kayıtları → nihai liste satın alma siparişinde anlaşılacaktır.

Nasıl Çalışır

Çevresel yükler yüzer birim üzerine etki eder → Bağlama hattı gerilimi her zincir halkasına aktarılır → Zincir geometrisi ve komple bağlama sistemi geri kazanım kuvveti sağlar → Uç halkalar ve konektörler yükü ankraj veya bağlama temeline aktarır → Denetim ve bütünlük yönetimi, hizmet süresi boyunca aşınma, korozyon, deformasyon ve yorgunluğu izler

Uygulamalar

FPSO ve FSO kalıcı bağlama sistemleri | Yüzer üretim birimleri | Mobil offshore sondaj birimleri | Tek noktadan bağlama sistemleri | Offshore yükleme sistemleri | Offshore şamandıraları | Yüzer offshore yapılar | Önceden döşenmiş bağlama sistemleri | Geçici offshore bağlama yayılmaları

Sertifikalar ve Dokümantasyon

Sınıflandırma sertifikası ve denetim dokümantasyonu, proje gereksinimine, onaylanmış üretici kapsamına, geçerli kural baskısına ve sınıf onay prosedürüne göre düzenlenebilir. Sertifikanın, teklifte ve satın alma siparişinde belirtilmediği sürece dahil olduğu varsayılmaz.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

Çizimler ve Fotoğraflar

SSS

S1: Saplı ve sapsız offshore bağlama zinciri arasındaki ana seçim farkı nedir?

C1: Sapsız zincir, tanımlanmış bir tasarım ömrü ve kurulum planına sahip kalıcı bağlama sistemleri için yaygın olarak kabul edilir. Saplı zincir, elleçleme stabilitesi, zincir-tekerlek uyumluluğu veya onaylanmış proje düzeninin saplı bir geometri gerektirdiği durumlarda seçilebilir. Nihai seçim bağlama tasarımcısı tarafından yapılmalı ve seçilen sınıflandırma topluluğu tarafından kabul edilmelidir.

S2: Yayınlanan kopma yükü, zincirin çalışma kapasitesi veya SWL olarak kabul edilebilir mi?

C2: Hayır. Deneme yükü ve kopma test yükü üretim ve sertifikasyon değerleridir. İzin verilen tasarım gerilimi, komple bağlama sistemi analizi, limit durum kriterleri, tasarım faktörleri, yorgunluk değerlendirmesi, korozyon payı, zincir durumu ve geçerli proje standardı tarafından belirlenir.

S3: Sınıf sertifikalı bir teklif için hangi bilgi gereklidir?

C3: Offshore birim tipi, tasarım ömrü, nominal çap, halka tipi, sınıf, sürekli uzunluk, uç halka ve aksesuar düzenlemesi, belirtilen deneme / kopma yükü temeli, korozyon gereksinimi, sınıf topluluğu ve kural baskısı, tanıklık ve tahribatsız muayene kapsamı, belge listesi, miktar, teslimat yeri ve teslimat programını onaylayın.
