Sıcak Dip Galvanizli Çubuksuz Anker Zinciri U1, U2 ve U3 Açık Bağlama Sınıfları

Sıcak Daldırma Galvanizli Saplamasız Çapa Zinciri | Açık Halka Sınıfları U1, U2 ve U3

Ürün Genel Bakışı

Sıcak daldırma galvanizli saplamasız çapa zinciri, açık halkalı çapa zinciri olarak da adlandırılır, kısa halkalı, çapraz saplamasız zincir gerektiren deniz demirleme düzenekleri için tedarik edilir. Açık halka geometrisi, gevşek saplamalar riskini ortadan kaldırır ve bileşen sayısını azaltır, galvanizli kaplama ise depolama, güverte kullanımı ve deniz ortamlarında hizmet için ek bir korozyon koruma katmanı sağlar.

Bu sayfa, 12,5 mm ila 70 mm nominal çaplarda U1, U2 ve U3 tedarik sınıflarını kapsar. Zincir, özel zincir fabrikalarından temin edilir ve alım satım ürünü olarak tedarik edilir; geçerli standart, onaylı iş durumu, ısıl işlem durumu, deneme ve kopma yükleri, galvanizleme spesifikasyonu ve sınıflandırma sertifikası kapsamı her sipariş için teyit edilmelidir. R3 / R3S / R4 veya eşdeğer sınıflardaki açık deniz bağlama zinciri ayrı bir teknik ve sertifikasyon kapsamıdır ve bu sayfadaki U-sınıf tablosundan seçilmemelidir.

Hızlı Özellikler

• Ürün tipi: Saplamasız / açık halkalı çapa zinciri -> çapraz saplama yok, saplama gevşemesi sorunlarını önler ve halka denetimini basitleştirir.
• Zincir çapı: 12,5 mm ila 70 mm -> teknik tabloda gösterilen tedarik edilen deniz çapa zinciri aralığını kapsar.
• Sınıflar: U1, U2 ve U3 -> sınıf ve ısıl işlem durumu, onaylı gemi veya proje spesifikasyonuna uygun olmalıdır.
• Şok uzunluğu: 25,0 m ila 27,5 m -> teklif öncesinde kesin bitmiş uzunluğu, toleransı, birleştirme düzenini ve şok sayısını teyit edin.
• Halka oranları: Tedarik edilen tabloda L = 6D ve B = 3,6D -> vinç, zincir durdurucu, depo ve bağlantı arayüzü kontrolleri için kullanışlıdır.
• Yapı: Flaş-butt kaynaklı haddelenmiş çelik çubuk -> kaynak prosesi kontrolü, flaş giderme, boyut denetimi ve izlenebilirlik önemli tedarik kontrolleridir.
• Yüzey işlemi: Sıcak daldırma galvanizli (sayfanın odak noktası) -> çinko kaplama standardı, kaplama kütlesi / kalınlığı, dişli koruması ve rötuş prosedürü teyit edilecektir.
• Denetim kapsamı: Malzeme testleri, deneme yükü, kopma yükü ve belirtilen NDT düzenlenebilir -> nihai tanıklık ve sertifika düzenlenmesi, onaylı satın alma ve sınıf denetim planına bağlıdır.

Ana Teknik Parametreler

Seçim ve Sorgulama Kılavuzu

Adım 1: Hizmeti teyit edin: gemi demirleme, yedek zincir, özel kısa halkalı düzenek veya ayrı olarak belirtilmiş açık deniz bağlama uygulaması.

Adım 2: Nominal çapı, sınıfı, gerekli deneme yükünü ve kopma yükünü, geçerli standardı, ekipman numarası bazını ve onay çizimini teyit edin. Yalnızca çapa göre seçmeyin.

Adım 3: Tam zincir düzenini teyit edin: şok sayısı ve uzunluğu, uç halkalar / büyütülmüş halkalar gerekirse, birleştirme kancaları, çapa kancası, döner ve vinç ve zincir durdurucu ile uyumluluk.

Adım 4: Malzemeyi ve kaplamayı teyit edin: U1 / U2 / U3, ısıl işlem durumu, sıcak daldırma galvanizleme standardı ve gerekli kaplama kalınlığı veya alternatif siyah boyalı / kumlama kaplama.

Adım 5: Teklif öncesinde denetim ve sertifika kapsamını teyit edin: onaylı zincir işleri, malzeme izlenebilirliği, deneme ve kopma testleri, boyut denetimi, UT / MT gereksinimleri, sınıf tanıklığı ve sertifika düzenleyicisi.

Adım 6: Miktarı, gemi tipini, kurulum konumunu, varış noktasını, gerekli teslimat süresini, onaylı çizimi veya mevcut zincir fotoğraflarını ve herhangi bir paketleme veya koruma gereksinimini sağlayın.

Yapı

Flaş-butt kaynaklı açık halka | Saplamasız kısa halka geometrisi | Kaynak ve flaş giderme bölgesi | Birbirine kenetlenen halka yatak yüzeyleri | Galvanizli dış yüzey | İşaretleme ve izlenebilirlik tanımlaması | Onaylı zincir düzenine göre uç bağlantı

Zincir Tedarik, Test ve Kalite Avantajları

• Saplamasız geometri, ayrı çapraz saplamayı ortadan kaldırır, bilinen bir saplama gevşemesi sorununu ortadan kaldırır ve halka gövdesi etrafında basit görsel erişim sağlar.
• Saplamanın olmaması, benzer bir saplamalı halka düzenlemesine kıyasla ağırlığı azaltabilir; gerçek birim kütlesi ve sistem uygunluğu, tedarik edilen tabloya ve onaylı tasarıma uymalıdır.
• Açık halka formu, bazı sistemlerde özel bir uç halka olmadan seçilmiş kanca düzeneklerini barındırabilir, ancak tedarik öncesinde bağlantı çapı, yatak alanı, eklem ve sınıf onayı kontrol edilmelidir.
• Flaş-butt kaynak, flaş giderme, halka şekillendirme, boyut kontrolü ve uygun olduğu durumlarda ısıl işlem, onaylı zincir işleri prosedürü altında gerçekleştirilmelidir.
• Deneme yükü ve kopma yükü testleri ayrı kabul kontrolleridir. Hiçbir değer SWL olarak sunulmamalıdır ve zincir, tabloya keyfi bir güvenlik faktörü uygulayarak seçilmemelidir.
• Sıcak daldırma galvanizleme, fedakarlık çinko katmanı ekler, ancak kaplama kalınlığı, yapışma, yerel onarım, elleçleme hasarı ve zincir cepleri ve hareketli arayüzlerle uyumluluk proje bazlı kalır.
• Bir tedarik ürünü olarak, teklif, evde üretim ima etmek yerine, gerçek zincir fabrikasını, onaylı üretim kapsamını, sertifika rotasını, işaretlemeyi, test kayıtlarını, aksesuarları, korumayı ve paketlemeyi belirtmelidir.

Özel Nitelikler

• Ürün Kategorisi: Deniz çapa zinciri tedariği -> bu sayfa, saplamalı halka zinciri yerine galvanizli saplamasız / açık halkalı zinciri kapsar.
• Nominal Çap: 12,5-70 mm -> gemi tasarımı, elleçleme ekipmanı ve gerekli test yükü tablosuna göre teyit edin.
• Sınıf: U1 / U2 / U3 -> sınıf tanımı, tanımlanmış bir standarda ve onaylı üretim rotasına bağlı olmalıdır.
• Şok Uzunluğu: 25,0-27,5 m -> kesin bitmiş uzunluk ve tolerans satın alma siparişinde belirtilecektir.
• Yapı: Flaş-butt kaynaklı haddelenmiş çelik çubuk -> kaynak prosesi, flaş giderme, şekillendirme ve boyut kontrolleri tedarik kalite kontrolünün bir parçasıdır.
• Yüzey İşlemi: Sıcak daldırma galvanizli -> kaplama standardı ve minimum çinko gereksinimi teyit edilecektir; siyah boyalı veya başka bir kaplama ayrı olarak fiyatlandırılabilir.
• Test: Deneme yükü / kopma yükü / malzeme testleri / belirtilen NDT -> sıklık, kabul kriterleri, tanıklık ve raporlama sipariş ve sınıflandırma planını takip eder.
• Tedarik Durumu: Alım satım / dağıtılmış ürün -> özel zincir fabrikalarından temin edilir; üretici kimliği ve iş onayı sipariş için teyit edilir.
• Sertifika Gereksinimi: Proje kapsamına göre mevcuttur -> sınıflandırma sertifikası otomatik değildir ve üretim ve test öncesinde anlaşılmalıdır.

Nasıl Çalışır

Çapa veya sonlandırma hat gerilimi alır -> Birbirine kenetlenen saplamasız halkalar eksenel yükü zincir boyunca aktarır -> Halka geometrisi onaylı elleçleme rotası boyunca eklemlemeye izin verir -> Yük zincir durdurucuya, vinç veya onaylı bağlama sonlandırmasına iletilir -> Zincir toplandıktan sonra denetlenir, korunur ve depolanır

Uygulamalar

Gemi demirleme sistemleri | İş tekneleri ve servis gemileri | Yedek çapa zinciri tertibatları | Seçilen sınıf topluluğu tarafından kabul edilen özel kısa halkalı düzenekler | Yalnızca ayrı bir R-sınıfı spesifikasyonu ve onay temeli altında açık deniz bağlama projeleri

Sertifikalar ve Avantajlar

Sınıf denetimi ve sertifikasyonu, geçerli standarda, onaylı zincir işlerine, malzeme izlenebilirliğine, test kapsamına ve proje gereksinimine göre düzenlenebilir. IACS birleşik gereksinimleri yayınlar ancak ürün sertifikalarını kendisi düzenlemez; seçilen sınıf topluluğu veya üretici geçerli sertifikayı düzenler.

Sertifika: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

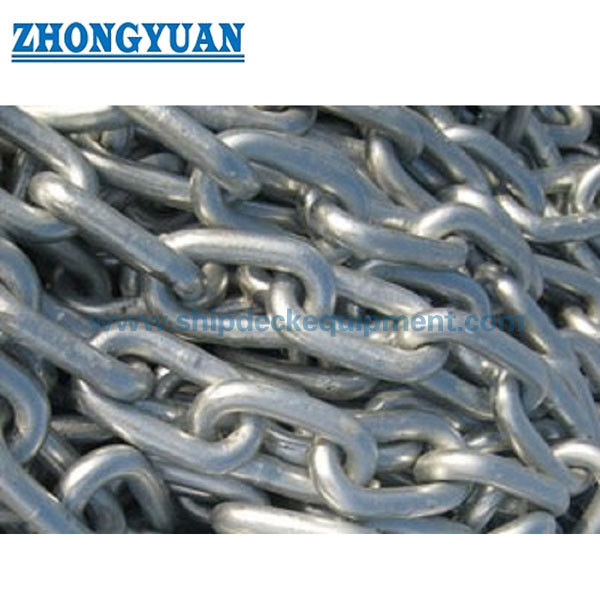

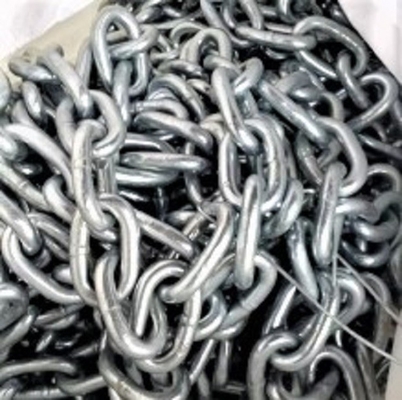

Çizim ve Fotoğraflar

SSS

S1: Saplamasız açık halkalı zincir ile saplamalı halkalı çapa zinciri arasındaki fark nedir?

C1: Saplamasız halkada çapraz saplama yoktur, bu nedenle saplama gevşemesi sorunu olmaz ve halka gövdesinin denetlenmesi daha kolaydır. Ancak, saplamasız kısa halkalı zincir, gemi çapa zinciri için evrensel bir yedek değildir. Gemi düzenlemesi, geçerli standart, vinç ve durdurucu geometrisi, test yükleri ve sınıf kabulü teyit edilmelidir.

S2: Doğru çap ve sınıf nasıl seçilmelidir?

C2: Gemi veya proje tasarım temeli, geçerli zincir standardı, gerekli deneme ve kopma yükleri, ekipman numarası veya bağlama analizi ve vinç, zincir durdurucu, kuyruk borusu, çapa ve bağlantı aksesuarları ile uyumluluğu kullanın. Tablo değerleri test yükleridir, SWL değildir.

S3: Galvanizleme, NDT, deneme testleri ve sınıf sertifikaları otomatik olarak dahil midir?

C3: Hayır. Teklif, galvanizleme standardını ve kaplama gereksinimini, NDT yöntemini ve sıklığını, deneme ve kopma test kapsamını, tanıklığı, üretici onayını, işaretlemeyi ve sertifika düzenleyicisini tanımlamalıdır. Bu öğeler teyit edilen sipariş ve proje denetim planına göre tedarik edilir.
