Deniz Demirli ve Açık Deniz Bağlama Sistemleri İçin Dövme ve Döküm Çelik Çapa Zinciri Aksesuarları
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Malzeme: | Dövme, Döküm, Haddelenmiş Çubuk | Çap: | 12,5 mm'den 162 mm'ye |
|---|---|---|---|
| Sona ermek: | Siyah boyalı veya sıcak daldırma galvanizli | Seviye: | U2, U3, RQ3/NVR3, RQ3S/NVR3S, RQ4/NVR4 |
| deniz sertifikası: | CCS, ABS, LR, NK, RS, DNV-GL, KR, BV, RINA | ||
| Vurgulamak: | Şamandıra Kelepçe Çapa Zinciri Aksesuarları,ISO9001 Çapa Zinciri Aksesuarları,CCS Çapa ve Çapa Zinciri |
||
Ürün Açıklaması
Deniz demirleme ve denizaşırı demirleme sistemleri için dövme ve dökme çelik demir zinciri aksesuarları
Ürün Genel Görünümü
Bu ürün yelpazesi, gemi demirleme ve açık deniz demirleme sistemlerinde zincir montajlarını bağlamak, sonlandırmak, döndürmek, büyütmek veya uyarlamak için kullanılan çelik demir zincir aksesuarlarını kapsar.Ürünler arasında Kenter kelepçeleri de var., bağlantı zincirleri, uç zincirleri, döner zincirler, döner zincirler, kaydırma zincirleri, döner gruplar, plakalar, ortak bağlantılar, genişletilmiş bağlantılar, uç bağlantılar ve proje özel bağlantı bileşenleri.
Aksesuarlar, kendi şirketlerinde üretilen ürünler olarak sunulmak yerine, nitelikli demir zinciri üretim ortakları aracılığıyla tedarik edilir.Zincir derecesi, çiftleşme bağlantısı geometri, dayanıklılık ve kırılma yükü gereksinimleri, iğne düzenlemesi, malzeme yolu, ısı işleme, denetim kapsamı ve sınıflandırma belgesi.Stok mevcutluğu acil gemi onarımı veya değiştirme sorularını destekleyebilir., ancak fiyatlandırmadan önce gerçek öğe, sınıf, boyut, işaretleme ve sertifika partisi onaylanmalıdır.
Kullanılabilir aksesuar türleri

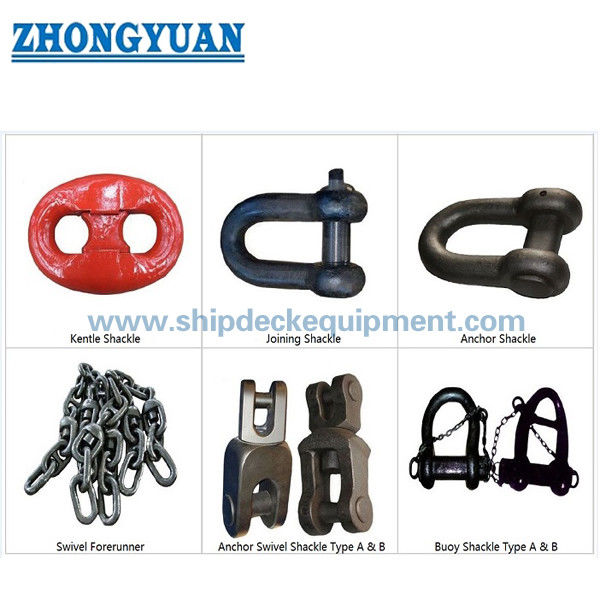

Kenter shackle | Joining shackle | End shackle | Swivel | Swivel shackle | C-shaped connecting shackle | Slim Kenter shackle | Forelock shackle | Pear-shaped shackle | Buoy shackle | Swivel group | Triangle plate | Round link | Common link | End link | Enlarged link | Studless link | Special-shaped connecting link
Hızlı Özellikler
- Ürün kategorisi: Çapa zinciri ve demir zinciri aksesuarları → genel kaldırma donanımı olarak değil, zincir takımlarını tamamlamak veya değiştirmek için kullanılır.
- İsimli çap aralığı: 12.5 ̇ 162 mm bir tedarik aralığı olarak → nihai kullanılabilirlik aksesuar türüne, sınıfına, üreticinin onayına ve stok durumuna bağlıdır.
- Malzeme yolları: dövme çelik, dökme çelik veya yuvarlanmış çubuk yapısı → izin verilen işlem aksesuar tasarımına ve geçerli sınıf kuralına bağlıdır.
- Deniz demir zinciri sınıfları: Sağlanan bilgilerde belirtilen U2 / U3 → tam sınıf tanımı ve sertifika kapsamı her ürün için onaylanmalıdır.
- Offshore demirleme sınıfları: R3 / R3S / R4 mevcut olarak belirtilmiştir → Offshore sınıfları ayrı onaylı üretim, ısı işleme, test ve izlenebilirlik gerektirir.
- Yüzey koruması: siyah boya veya sıcak dip galvanize → kaplama seçimi zincir servisini, boyut uygunluğunu, denetim sırasını ve proje özelliklerini göz önünde bulundurmalıdır.
- Ayrıntılı boya-kalınlık aralığı: nominal zincir çapı 38 ̇90 mm → sağlanan referans tablosu M2 / M3 sınıfı test yüklerini ve Tip A / Tip B ağırlıklarını içerir.
- Tedarik ve belgelendirme: stok veya proje siparişi → üretici, malzeme, test, NDE ve sınıf belgelendirme sadece onaylanmış sipariş kapsamına göre mevcuttur.
Ana teknik parametreler
|
Normal Zincir Diametre (mm) |
d | L | L1 | B | B2 | D |
Sınıf M2 Test yükü KN (T) |
M3 sınıfı Test yükü KN (T) |
Tip-A Ağırlık (kg) |
Tip-B Ağırlık (kg) |
| 38 | 56 | 395 | 375 | 150 | 372 | 113 | 580.6 ((59.2) | 812.0(82.8) | 27.8 | 26.0 |
| 40 | 58 | 406 | 384 | 375 | 118 | 640.4 ((65.3) | 896.3(91.4) | 31.2 | 29.9 | |
| 42 | 59 | 416 | 394 | 379 | 125 | 703.1 ((71.7) | 980.7 ((100) | 35.2 | 34.0 | |
| 44 | 62 | 427 | 404 | 396 | 130 | 768.8 ((78.4) | 1079(110) | 40.6 | 39.3 | |
| 46 | 64 | 438 | 410 | 401 | 136 | 836.5 ((58.3) | 1167 ((119) | 45.9 | 44.5 | |
| 48 | 67 | 458 | 429 | 160 | 421 | 141 | 908.l (92.6) | 1275 ((130) | 52.4 | 50.6 |
| 50 | 70 | 470 | 440 | 430 | 148 | 980.7 ((100) | 1373 (((140) | 59.4 | 56.9 | |
| 52 | 73 | 490 | 460 | 170 | 450 | 153 | 1059(108) | 1481 ((151) | 66.9 | 64.2 |
| 54 | 76 | 504 | 472 | 457 | 161 | 1138 ((116) | 1589(162) | 74.3 | 71.5 | |
| 56 | 78 | 524 | 491 | 477 | 165 | 1216(124) | 1706 ((174) | 83.0 | 80.0 | |
| 58 | 81 | 538 | 503 | 492 | 172 | 1294 ((132) | 1814 ((185) | 92.5 | 89.3 | |
| 60 | 84 | 549 | 513 | 180 | 500 | 177 | 1383 ((141) | 1942 ((198) | 102 | 98.7 |
| 62 | 87 | 561 | 525 | 508 | 184 | 1471 ((150) | 2059 ((210) | 113 | 109 | |
| 64 | 90 | 594 | 556 | 537 | 189 | 1559 ((159) | 2187 ((223) | 123 | 119 | |
| 66 | 92 | 606 | 566 | 545 | 195 | 1657 ((169) | 2314(236) | 136 | 131 | |
| 68 | 95 | 617 | 576 | 552 | 200 | 1746 ((178) | 2452 ((250) | 148 | 143 | |
| 70 | 98 | 628 | 586 | 570 | 207 | 1844(188) | 2579(263) | 161 | 154 | |
| 73 | 103 | 645 | 601 | 582 | 215 | 1991 ((203) | 2795 ((285) | 182 | 175 | |
| 76 | 106 | 663 | 615 | 200 | 594 | 223 | 2148 ((219) | 3011 ((307) | 205 | 197 |
| 78 | 109 | 675 | 625 | 606 | 230 | 2256 ((230) | 3158 ((322) | 222 | 213 | |
| 81 | 112 | 697 | 641 | 624 | 242 | 2412(246) | 3383(345) | 250 | 239 | |
| 84 | 115 | 716 | 655 | 639 | 251 | 2579(263) | 3609 ((368) | 279 | 268 | |
| 87 | 118 | 735 | 670 | 648 | 259 | 2746 (((280) | 3854 ((393) | 311 | 298 | |
| 90 | 122 | 753 | 684 | 660 | 267 | 2922(298) | 4089 ((417) | 345 | 332 |
Seçim ve Soruşturma Rehberi
Adım 1: Tam aksesuarı belirleyin: Kenter kelepçesi, uç kelepçesi, döner, döner grup, boya kelepçesi, genişletilmiş bağlantı veya diğer bağlantı öğesi.
Adım 2: Zincirin nominal çapını, zincirin yapısını, sınıfını, uygulanabilir standardı veya sınıf kuralını ve bitişik zincir bağlantılarının eşleşen boyutlarını doğrulayın.
Adım 3: Gerekli kanıt yükü, kırılma yükü veya sertifikalı test temelini sağlayın. SWL, kanıt yükü veya MBL'yi birbirine değiştirmeyin.
Adım 4: Kalınlaştırılmış, dökülen veya yuvarlanmış çubuk yapısını; ısı işleme durumunu; iğne ve kilitleme düzenini ve kaynak onarımına ilişkin herhangi bir kısıtlamayı doğrulayın.
Adım 5: Yüzey finişini, işaretlemeyi, NDE'yi, boyut raporunu, malzeme izlenebilirliğini, üreticinin sertifikasını ve sınıf tanıklığını tekliften önce doğrulayın.
Adım 6: miktarı, gerekli teslimat süresini, varış noktasını, stok değiştirme aciliyetini, gemi veya açık deniz birimi türünü ve mevcut parçanın çizimini veya açık fotoğraflarını belirtin.
Yapı
Forged or cast steel body | Pin / bolt and locking arrangement where applicable | Chain-compatible bearing surfaces | Heat-treated load path | Permanent identification and traceability marking | Black painted or specified galvanized finish
Malzeme, Üretim ve Denetim Avantajları
- Aksesuar geometri bağlantı zinciri ile eşleşir, çünkü nominal çap tek başına bir kelepçe, döner, son bağlantı, genişletilmiş bağlantı ve bitişik zincir kablosu arasında uygunluğu onaylamaz.
- Kalınlaştırılmış aksesuarlar, onaylanmış tasarım ve malzeme rotasında kalınlaştırma belirtildiğinde kalınlaştırılmış yük yolunu sağlar.döküm veya yuvarlanmış çubuk alternatifleri, yalnızca geçerli tasarım ve onay tarafından izin verildiğinde sunulur..
- Isı işleme sınıf ve üretim yolu ile seçilir ve belirtilen kanıt, kırma, mekanik ve denetim aşamalarından önce tamamlanır.
- Sınıflandırılmış tedarik için, malzeme kimliği, ısı numarası, sınıf işareti ve test belgesi, onaylanmış malzemeden bitmiş aksesuara kadar izlenebilir kalmalıdır.
- Offshore R3 / R3S / R4 aksesuarları, geleneksel U2 / U3 gemi demir zinciri aksesuarlarından ayrı bir onay ve yeterlilik alanı olarak ele alınır.
- Boyut denetimi, iğne çapını, çiftleşme açıklıklarını, rulman yüzeylerini, kilit boşluklarını ve mevcut zincir montajı ile bağlanmak için gerekli boyutları içermelidir.
- Seçilen stok ürünleri, fiziksel denetim, boyut onayı, sınıf doğrulama ve sertifika parti kullanılabilirliği şartıyla onarım sürecini kısaltabilir.
Özel Özellikler
- Tedarik Durumu: Kaynak tedarik ürünü → nitelikli demir zinciri üretim ortakları aracılığıyla tedarik edilmiştir; onaylı üreticinin fiyatlandırma ile onaylanmış olması.
- Ürün Serisi: Standart ve özel zincir aksesuarları → seçim bağlantı, bitiş, dönme, genişleme ve boya veya demirleme arayüzlerini kapsar.
- Nominel çap: 12.5×162 mm tedarik aralığı → onaylanmış boyut aralığı aksesuar türüne, sınıfına ve üreticisine göre değişir.
- Denizcilik Sınıfı: U2/U3 → sadece belirtilen gemi demir zinciri sınıfı ve sertifikası onaylandığında kullanılır.
- Offshore Grade: R3 / R3S / R4 → offshore demir zinciri onayını, kontrol edilen malzemeyi, ısı işlemini, testini ve izlenebilirliğini gerektirir.
- Malzeme Yolu: Kalınlaştırılmış / dökme / yuvarlanmış çelik → nihai yol aksesuar tasarımını, sınıf gereksinimlerini ve onaylanmış üretim sürecini takip eder.
- Yüzey bitirme: Siyah boyalı / sıcak daldırılmış galvanize → nihai bitirme hizmet ortamını ve proje özelliklerini takip eder.
- Sertifika kapsamı: Sipariş gereksinimine göre → sınıf sertifikası, malzeme kayıtları, test, NDE ve işaretleme standart dahiller olarak kabul edilmez.
Nasıl Çalışır?
Gerekli zincir bağlantısı belirlenmiştir → Aksesuar tipi, nominal çap, sınıf ve çiftleşme geometri eşleşmiştir → Pin, kelepçe, döner,veya bağlantı bağlantısı zincir sistemine monte edilir → Çekici yük onaylı yük yolundan aktarılır → İşaretleme, denetim, test ve belgelendirme sipariş kapsamına göre tamamlanır
Başvurular
Ship anchor chain cable assemblies | Chain locker and bitter-end connections | Anchor-to-chain connection groups | Buoy and mooring connections | Offshore positional mooring systems | SPM and terminal chain assemblies | Newbuilding supply | Ship-repair and replacement spares
Sertifikalar ve Avantajlar
Sertifikalar ve inceleme tanıklığı, seçilen aksesuara, derece, onaylı üretici, malzeme izlenebilirliği, test kapsamı ve sınıflandırma topluluğu gereksinimlerine göre düzenlenebilir.Kullanılabilirlik proje incelemesine tabidir ve sipariş vermeden önce onaylanmalıdır.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

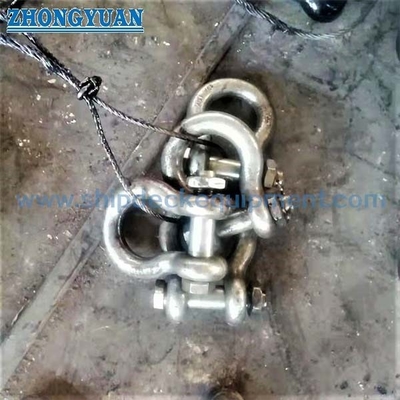

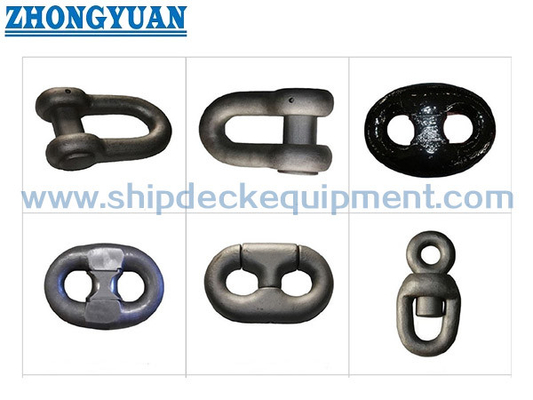

Çizim ve Fotoğraflar
Sık Sorulan Sorular
S1: Bir demir zinciri aksesuarını sipariş etmek için nominal zincir çapı yeterli mi?
A1: Hayır. Aksesuar türü, zincir sınıfı, bitişik bağlantı boyutları, iğne düzenlemesi, kırılma veya kırılma karşıtı yük tabanı, standart veya onaylı çizim ve sertifika gereksinimleri de onaylanmalıdır.
S2: U2 veya U3 gemisi demir zinciri aksesuarı, R3 veya R4 deniz kenarında demirleme aksesuarının yerine geçebilir mi?
A2: Otomatik olarak değil. Gemi demir zinciri sınıfları ile deniz kenarında demirleme sınıfları farklı malzemelere, onaylara, ısı işlemlerine, testlere, yorgunluğa, izlenebilirliğe sahiptir.ve belge gereksinimleriDeğiştirme tasarım ve sınıf onayını gerektirir.
S3: Sınıflandırılmış bir sipariş için hangi belgeler belirtilmelidir?
A3: Siparişe bağlı olarak, onaylı üretici ve ürün kapsamını, malzeme sertifikasını, ısı işlem kayıtlarını, boyut raporunu, kanıt ve kırma yük kayıtlarını, mekanik testleri isteyin.NDE raporları, kimlik listesi ve sınıf sertifikası veya anket onayı.
