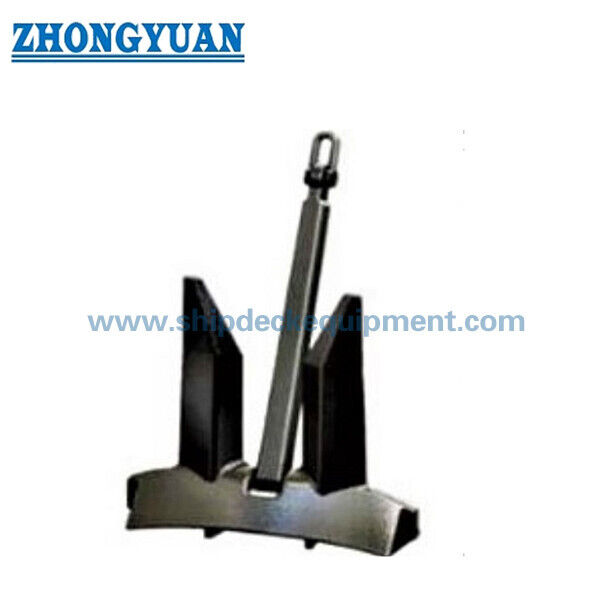

AC-14 Akıllı Yüksek Güçlü Dayanımlı Çapa

AC-14 Stoksuz Yüksek Tutma Gücü Çapası | Gemiler İçin Dökme Çelik Çapa

Ürün Genel Bakışı

AC-14, onaylanmış çapa tasarımı, nominal kütlesi, çapa zinciri kablosu, burun borusu, vinç ve sabitleme düzeneklerinin tek bir koordine sistem olarak seçildiği gemi çapası düzenekleri için tasarlanmış stoksuz, yüksek tutma gücüne (HHP) sahip bir çapadır. Geniş tacı, uzun flokları ve boyuna takviye nervürleri AC-14 formunun özellikleridir ve stok olmadan deniz tabanı penetrasyonunu ve stabil yük transferini desteklemek üzere tasarlanmıştır.

Tedarik için, nominal çapa kütlesi yalnızca gemi tipine göre seçilmemelidir. Gemi Ekipman Numarası, geçerli sınıflandırma kuralları, onaylanmış çapası ekipman tablosu ve gemiye özel düzenek çizimi üzerinden teyit edilmelidir. Malzeme sınıfı, ısıl işlem, tahribatsız muayene, mukavemet testi, işaretleme, kaplama, sertifika kapsamı ve zincir bağlantı detayları üretimden önce kararlaştırılmalıdır.

Hızlı Özellikler

• Ürün tipi: AC-14 stoksuz HHP çapa → sınıf onaylı gemi çapası sisteminin parçası olarak kullanılmak üzere tasarlanmıştır.
• Tedarik edilen boyut tablosundaki nominal kütle: 75 kg ila 30.000 kg → küçük referans boyutlarından büyük çapa boyutlarına kadar kapsar; proje seçimi sınıf onayına tabidir.
• Yapı: Sap, taç, floklar, pimler ve çapa kancası düzenekli dökme çelik çapa gövdesi → kesin bileşen malzemesi ve montaj detayları onaylanmış çizime uygun olacaktır.
• HHP sınıflandırma temeli: Tutma gücü, onaylanmış tam ölçekli testlerle kanıtlandığında aynı kütledeki sıradan bir stoksuz çapadan en az iki katıdır → HHP durumu tasarıma ve onaya özeldir.
• Kütle avantajı: Sınıf kuralları, onaylanmış bir HHP çapasının sıradan stoksuz çapa kütlesinin %75'i olmasına izin verebilir → bu her proje için otomatik bir indirim değildir.
• Yüzey işlemi: Siyah bitüm boya, korozyon önleyici boya veya projeye özel kaplama → nihai sistem depolama, nakliye, kurulum ve gemi kaplama gereksinimlerine uygun olmalıdır.
• Muayene odağı: Malzeme izlenebilirliği, boyut muayenesi, döküm kalitesi, NDE, mukavemet testi, serbest hareket ve işaretleme → kapsam sınıf ve sipariş gereksinimlerine bağlıdır.
• Sertifika seçenekleri: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS veya üretici belgeleri → proje gereksinimine göre mevcuttur ve onay kapsamına tabidir.

Ana Teknik Parametreler

Seçim ve Sorgulama Rehberi

Adım 1: Gemi Ekipman Numarasını, gerekli çapa kütlesini, HHP kabulünü, servis notasyonunu ve geçerli sınıflandırma topluluğu kuralını teyit edin.

Adım 2: AC-14 tipini, nominal kütlesini, onaylanmış çizimi veya standardı, boyut referansını A-J ve siparişin yeni inşa mı yoksa değişim mi olduğunu teyit edin.

Adım 3: Eşleşen çapa zinciri kablosu sınıfını ve çapını, çapa kancası / birleştirme düzenini, burun borusu geometrisini, vinç uyumluluğunu ve gemideki sabitleme düzenini teyit edin.

Adım 4: Dökme çelik sınıfını, ısıl işlemi, malzeme izlenebilirliğini, NDE yöntemini ve kapsamını, boyut toleranslarını, mukavemet testini ve denetçi tanıklık gereksinimlerini teyit edin.

Adım 5: Yüzey işlemini, nihai rengi veya kaplama sistemini, işaretlemeyi, paketlemeyi, miktarı, teslimat yerini ve gerekli teslimat süresini teyit edin.

Adım 6: Gemi çapası düzenini, sınıf onaylı ekipman tablosunu, çapa cebi / burun borusu çizimini, mevcut çapa ölçümlerini ve mevcutsa fotoğrafları sağlayın.

Yapı

Çapa kancası | Dökme çelik sap | Mafsal / pim bağlantısı | Geniş taç | İkiz uzun floklar | Boyuna takviye nervürleri | Kollar / palalar | Stoksuz döner kafa düzeni | Koruyucu kaplama

Tutma Gücü, Döküm ve Kalite Avantajları

• Stoksuz konfigürasyon, çapa kafasının sapına göre dönmesini sağlar, böylece floklar konuşlandırma sırasında deniz tabanına doğru yönlenebilir ve enine bir stok olmadan burun borusu düzenine geri dönebilir.
• Geniş taç ve uzun flok geometrisi, sıradan stoksuz forma kıyasla toprağa temas eden alanı artırır; gerçek tutma performansı onaylanmış HHP testine ve deniz tabanı koşullarına bağlı kalır.
• HHP tanımı yalnızca görünüme dayanmaz. Çapa tasarımı onaylanmış tam ölçekli tutma gücü kanıtına sahip olmalı ve proje, seçilen onayın gerekli kütle aralığını kapsadığını teyit etmelidir.
• Dökme çelik bileşenler, izlenebilirliğe ve gerekli ısıl işleme sahip onaylanmış malzemeden üretilmelidir. Döküm onarımları, izin verildiğinde, onaylanmış prosedürleri ve denetçi kabulünü takip etmelidir.
• Kritik muayene noktaları arasında flok ve taç yüzeyleri, sap ve pim arayüzleri, çapa kancası bağlantısı, boyut uygunluğu, kafanın serbest dönüşü, işaretleme ve mukavemet testi sonrası muayene yer alır.
• Mukavemet testi, NDE, mekanik testler ve sertifika içeriği, genel bir sertifika listesinden varsayılan yerine muayene ve test planında tanımlanmalıdır.
• Değişim projeleri için, mevcut burun borusu, çapa cebi, durdurucu, zincir kablosu ve vinç kılavuzu ile boyut uyumu, nominal kütleyi eşleştirmek kadar önemlidir.

Özel Nitelikler

• Çapa Tipi: AC-14 stoksuz HHP çapa → seçilen sınıf için onaylanmış tasarımı ve kütle aralığını teyit edin.
• Nominal Kütle: Tedarik edilen tabloda 75-30.000 kg → nihai kütle gemi çapası ekipmanı gereksinimini takip eder.
• Malzeme: Dökme çelik → kesin sınıf, ısıl işlem durumu ve bileşen malzeme programı teyit edilecektir.
• Tutma Gücü Kategorisi: HHP → sınıf kabulü, tasarım için kanıtlanmış tutma gücü performansı gerektirir.
• Zincir Bağlantısı: Çapa kancası / projeye özel bağlantı → pim çapı, açıklığı ve uyumluluğu çizim teyidi gerektirir.
• Mukavemet Testi: Geçerli sınıf kurallarına göre → test yükü, fikstür, tanık ve kabul kriterleri tekliften önce teyit edilmelidir.
• NDE ve Muayene: Onaylanmış ITP'ye göre → yöntem, kapsam, kabul kriterleri ve denetçi bekleme noktaları proje kapsamına bağlıdır.
• Yüzey İşlemi: Bitüm siyah boya / korozyon önleyici kaplama / özelleştirilmiş → kaplama spesifikasyonu ve hazırlık sınıfı teyit edilecektir.
• İşaretleme ve İzlenebilirlik: Sınıf ve sipariş gereksinimine göre → nominal kütle, tanımlama, ısı / izlenebilirlik referansları ve geçerli sertifika bağlantısı.

Nasıl Çalışır

Çapa burun borusundan serbest bırakılır → Stoksuz kafa döner ve floklar deniz tabanına doğru yönlenir → Zincir çekişi düşük bir eğim açısı oluşturur → Floklar nüfuz eder ve toprak direncini harekete geçirir → Zincir kateneri ve çapa tutma direnci gemiyi sınırlar → Vinç çapayı burun borusuna veya çapa cebine geri çeker

Uygulamalar

Çapa sistemleri | Konteyner gemileri | Dökme yük gemileri | Tankerler | Genel kargo gemileri | Ro-Ro ve araç taşıyıcıları | Yeni inşa projeleri | Çapa değişimi ve yenileme projeleri

Sertifikalar ve Avantajlar

Malzeme sertifikaları, üretici belgeleri, muayene kayıtları, mukavemet testi kayıtları ve sınıf sertifikaları proje gereksinimine, onaylanmış tasarım durumuna, denetim kapsamına ve sınıflandırma topluluğu prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

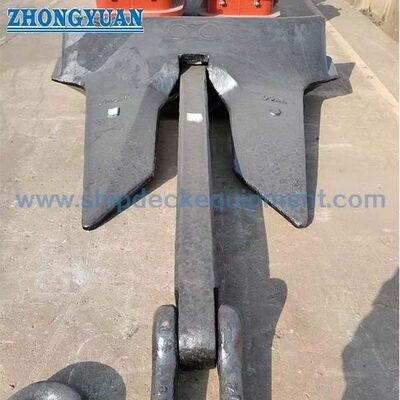

Çizim ve Fotoğraflar

SSS

S1: Doğru AC-14 çapa kütlesi nasıl seçilir?

C1: Seçim, gemi Ekipman Numarasına ve sınıf onaylı çapası ekipmanı gereksinimine dayanmalı, ardından AC-14 onay aralığı, zincir kablosu, burun borusu, vinç ve sabitleme düzeni ile kontrol edilmelidir. Yalnızca boyut tablosu tam bir seçim temeli değildir.

S2: Her AC-14 çapa otomatik olarak sıradan bir stoksuz çapadan %25 daha mı hafiftir?

C2: Hayır. Sınıflandırma kuralları, kanıtlanmış ve onaylanmış bir HHP çapasının, sıradan stoksuz gereksinimin %75'ine eşit bir kütleye sahip olmasına izin verebilir. İndirim yalnızca çapa tasarımı ve proje düzeni ilgili sınıflandırma topluluğu tarafından kabul edildiğinde geçerlidir.

S3: Sınıf sertifikasyonu ve testleri için ne teyit edilmelidir?

C3: Tekliften önce sınıf topluluğunu, onaylanmış çizimi veya tip onay durumunu, malzeme sınıfını, ısıl işlemi, NDE, mekanik testleri, mukavemet testini, boyut muayenesini, serbest dönüş kontrolünü, işaretlemeyi, denetçi bekleme noktalarını ve nihai sertifika listesini teyit edin.
