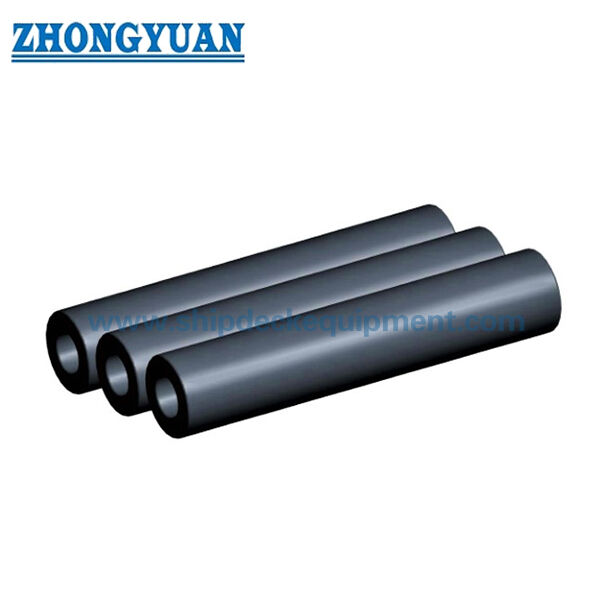

Silindir Tipi Römorkör Lastik Çamurluk Deniz Kauçuk Çamurluk
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Tip: | CY | Uygulanabilir: | Her türlü gemi ve rıhtım tarafı |
|---|---|---|---|
| Sertifika: | CCS, BV, ABS and SGS | ||
| Vurgulamak: | CY tekne kauçuk çamurluk,ABS tekne kauçuk çamurluk,kauçuk deniz rıhtım çamurlukları |
||
Ürün Açıklaması
Çekici ve Deniz Terminalleri İçin Silindirik Kauçuk Fener
Ürün Genel Bakışı
Çekici ve Deniz Terminalleri İçin Silindirik Kauçuk Fener, rıhtımlar, iskeleler, çekiciler, itme tekneleri ve diğer gemi temas noktalarında kullanılan basit, içi boş, masif kauçuk silindirik bir fenerdir. Merkezi bir zincir veya çubukla, süspansiyonla veya gerektiğinde kayışlar / zincirler için işlenmiş çevresel oluklarla monte edilebilir.
Standart performans serisi, %50 tasarım sıkıştırma verileriyle, 1.000 mm referans uzunlukta 150 ila 1.200 mm dış çapları kapsar. Ayrı bir çekici / itme teknesi üretim tablosu, birçok oluklu ve oluksuz konfigürasyon için 20.000 mm'ye kadar uzun silindirik uzunlukları onaylar.
Hızlı Özellikler
- Ürün tipi: İçi boş silindirik masif kauçuk fener
- Standart performans tablosunda sunulan dış çap aralığı: 150–1.200 mm
- Standart seride tipik İç Çap/Dış Çap oranı: yaklaşık 0,5
- Yayınlanan performans noktası: %50 tasarım sıkıştırma
- Performans tablosu için yayınlanan referans uzunluk: 1.000 mm
- Uzun üretilmiş uzunluklar: listelenen birçok konfigürasyon için 20.000 mm'ye kadar
- Mevcut montaj biçimleri: düz silindirik | oluklu silindirik | gemi pruva/kıç silindirik düzenlemesi
Yapı ve Konfigürasyon
İçi boş silindirik kauçuk gövde | süspansiyon / sabitleme için merkezi delik | isteğe bağlı çevresel montaj olukları | isteğe bağlı konik uçlar ve projeye özel gemi tarafı sabitleme düzenlemesi.
Silindirik ürünler için, sunulan üretim bilgileri, otomatik ekstrüzyon/sarım, katman sıkıştırma, entegre vulkanizasyon ve gerektiğinde montaj oluklarının işlenmesini destekler. Bu işlem açıklaması, kalıplanmış D, W veya diğer profil fener aileleri için genelleştirilmemiştir.
Ana Teknik Parametreler:
| TİP | DIŞ ÇAP (D) | İÇ ÇAP (d) | ürün uzunluğu | |
| CY150XL | 150 | 75 | 500-20000 | |
| CY200XL | 200 | 100 | ||
| CY300XL | 300 | 150 | ||
| CY400XL | 400 | 200 | ||
| CY500XL | 500 | 250 | ||
| CY600XL | 600 | 300 | ||
| CY700XL | 700 | 350 | ||
| CY800XL | 800 | 400 | ||
| CY900XL | 900 | 350 | ||
| CY1000XL | 1000 | 500 | ||
| CY11OOXL | 1100 | 550 | ||
| CY1200XL | 1200 | 600 | ||
| Ana Teknik Performans | ||||
| Tip | Tasarım sıkıştırma sapması | Performans | ||
| KN) Tepki Kuvveti |
Enerji Emilimi (KJ) Tolerans% |
Standart Tip | ||
| CY150X1000 | CY150X1000 | |||
| 50 | 44.1 | 1.5 | ±10 | CY200X1000 |
| 59.8 | 2.6 | CY250X1000 | ||
| 74.6 | 4.1 | CY300X1000 | ||
| 89.3 | 5.9 | CY400X1000 | ||
| 118.7 | 10.4 | CY500X1000 | ||
| 148.1 | 16.1 | CY600X1000 | ||
| 178.5 | 23.5 | CY700X1000 | ||
| 208 | 31.4 | CY800X1000 | ||
| 237.4 | 41.2 | CY900X1000 | ||
| 267.8 | 52 | CY1000X1000 | ||
| 297.2 | 63.8 | CY1100X1000 | ||
| 331 | 77.2 | CY 1200x1000 | ||
| 363 | 95.2 | Seçim ve Sorgulama Rehberi | ||
Adım 1 – Montaj yerini onaylayın: çekici/itme teknesi pruvası veya yan tarafı, rıhtım, iskele, asılı konum veya yedek montaj.
Adım 2 – Gerekli enerji/tepki, mevcut alan ve sabitleme yöntemine göre Dış Çap, İç Çap ve toplam uzunluğu seçin.
Adım 3 – Düz veya oluklu konfigürasyonu, oluk sayısını/konumunu, zincir veya kayış düzenlemesini ve uç detaylarını onaylayın.
Adım 4 – Performansa dayalı seçim için, 1.000 mm / %50 katalog değerlerinin kabul esası olup olmadığını veya projeye özel tam ölçekli bir testin gerekip gerekmediğini belirtin.
Adım 5 – Miktarı, çizimi, denetim/belgelendirme kapsamını ve teslimat yerini onaylayın.
Temel Mühendislik Avantajları
Basit dairesel geometri, nispeten karmaşık olmayan bir yedeklemeyle süspansiyon, merkezi çubuk veya gemiye monte düzenlemelere olanak tanır.
- Uzun üretim ve işlenmiş montaj olukları, çekici ve itme teknesi pruva/kıç düzenlemelerini destekler.
- %50 performans tablosu, 1.000 mm referans uzunlukta sunulan Dış Çap serisi için doğrudan tepki ve enerji değerleri sağlar.
- Standart katalog serisi mevcut montajla eşleşmediğinde farklı Dış Çap/İç Çap kombinasyonları mühendislik ile tasarlanabilir.
- Montaj ve Sistem Arayüzü
Silindirik fenerler, merkezi delikten asılabilir, zincirler/çubuklarla tutturulabilir veya çevresel oluklar ve kayışlar/zincirlerle monte edilebilir. Çekici pruva/kıç düzenlemeleri için, oluk geometrisi, kayış/zincir yükü, uç geçişleri ve gövde destek detayları gemi yapısıyla koordine edilmelidir.
Denetim ve Belgelendirme
Temel kalite kontrol, görsel inceleme, boyut doğrulama ve kauçuk fiziksel özellik testlerini içerir. Miktarlandırılmış tepki kuvveti / enerji emilimi tablosu, anlaşılan ürün spesifikasyonunun bir parçası olduğunda, tanımlanmış test koşulları altında garanti edilen performansı doğrulamak için tam ölçekli sıkıştırma testi proje ITP'sine dahil edilebilir.
PIANC Fener Yönergeleri 2024 (MarCom WG211), fener sistemi tasarımı, üretimi ve test prensipleri için mevcut mühendislik referansı olarak kullanılmaktadır. Tip onayı, ürün sertifikası, üçüncü taraf tanıklığı ve sınıflandırma belgeleri yalnızca ilgili kapsam anlaşıldığında ve belgelendiğinde belirtilir.
Uygulamalar
Çekiciler | itme tekneleri | iş tekneleri | rıhtım duvarları | iskeleler | asılı fener sistemleri | gemi pruva ve kıç koruması | yedek silindirik fenerler
Çizim ve Fotoğraflar
SSS
S1: CY900 neden 450 mm iç çap ile gösteriliyor? — 900/450 geometrisi, oluklu ürün tablosu ve tutarlı uluslararası silindirik fener referansları tarafından desteklenmektedir; bir kaynaktaki izole 350 mm girişi, kaynak hatası olarak kabul edilir.
S2: %50 performans değerleri uzunlukla doğrudan ölçeklenir mi? — Yayınlanan tablo 1.000 mm referans uzunluk içindir. Diğer uzunluklar için proje değerleri, doğrulama olmaksızın varsayılmak yerine onaylanmış ürün hesaplaması / performans esası aracılığıyla doğrulanmalıdır.
S3: Oluklar ne zaman kullanılır? — Oluklar, kayışların veya zincirlerin feneri bir gemi veya destek yapısı üzerinde konumlandırması ve tutması gerektiğinde kullanılır; oluk geometrisi projeye özeldir.
