Limanlar ve Deniz Terminalleri İçin Süper Hücre Kauçuk Fener
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Uygunluk:: | Düşük reaksiyon kuvveti ve yüksek enerji emilimi gerektiren terminaller | Kullanılan: | Petrol terminalleri ve konteyner terminalleri gibi büyük ölçekli terminaller ve yurtdışı geliştirme |
|---|---|---|---|
| Sertifika: | CCS, BV, ABS and SGS | ||
| Vurgulamak: | Süper Hücreli Kauçuk Fender,PE Pad Kauçuk Fender,Ön PE Pad Kauçuk Fender |
||
Ürün Açıklaması
Limanlar ve Deniz Terminalleri için Süper Hücreli Kauçuk Fender
Ürün Genel Görünümü
Limanlar ve Deniz Terminalleri için Süper Hücreli Kauçuk Fender, boş silindirli kauçuk gövdeye ve entegre montaj flenslerine sahip sabit eksenel sıkıştırma fenderidir.Tedarik edilen seriler 400'den 3'e kadar olan nominal yükseklikleri kapsar.,000 mm, 52.5% eksenel bükülme ile kataloga göre performans gösterir.Geometri, yükün yatak yapısına aktarılması için geniş bir montaj izi sağlar ve çelik ön panelini kullanan sistemlere çok uygundur.
Tam bir hücre koruyucu sistemi, bir veya daha fazla kauçuk ünitesini, yapay kapalı kutulu çelik ön panel, boğulmuş UHMW-PE yüz yüzeyi bantları, çapalar ve sıcak daldırılmış galvanizli destek / koruma zincirleri ile birleştirebilir.Son koruyucu sınıfı, panel alanı ve zincir düzeni, demirleme enerjisi, izin verilen reaksiyon gücü, gemi gövdesi basınç sınırları, kurulum boşluğu ve proje özel çalışma koşulları ile seçilir.
Hızlı Özellikler
- Ürün türü: Sabit hücreli deniz lastik koruyucu
- Sağlanan nominal yükseklik aralığı: 400 ∼ 3000 mm
- Katalog değerli eksen eğimi: 52.5%
- Performans eğrisi referans sıkıştırması: %55'e kadar
- Yayınlanmış performans grupları: Yüksek-Yüksek. Yüksek. Standart. Düşük.
- Tipik sistem düzenlemesi: Kauçuk birim. Kapalı kutulu çelik ön panel. UHMW-PE yüz yüze bantlar. Çapalar.
- Tipik uygulamalar: Konteyner, toplu nakliye, petrol ve gaz, genel kargo, feribot/RoRo ve kruvaz terminalleri
Kauçuk malzeme kontrolü: germe dayanıklılığı ≥16 MPa, kırılma esnasında uzatma ≥400%, sertlik ≤78 Kıyısı A ve sıkıştırma seti ≤30%,projenin spesifikasyonuna uygun olarak seçilen ekstra kauçuk özelliği testi ile.
Yapı ve Fender Sistemi Yapılandırması
Hücre kauçuk elemanı. Kapalı kutulu çelik ön panel. Mekanik olarak boğazlanmış UHMW-PE yüz bantları.
Ön panel, farklı bir proje çelik sınıfı gerekmediği sürece GB/T 1591-2018 veya onaylanmış eşdeğerine uygun Q355B çelik ile tanımlanmıştır.Kapalı kutu yapısı, suyun girme riskini azaltmak için sıklık/sızıntı kontrolüne tabi tutulur.Dış çelik yüzeyler Sa 21⁄2'ye hazırlanır ve ISO 12944'e uyumlu projede tanımlanmış bir deniz kaplama sistemi ile korunur.Yüzükler bakire siyah UV-stabilize UHMW-PE, tipik olarak 50 × 80 mm kalınlığında, nihai kalınlığı temas basıncı, aşınma izni ve hizmet koşullarına göre belirlenir.
Ana teknik parametreler
|
Ürün |
Yayınlanmış / Sağlanan Aralık |
Seçim notu |
|---|---|---|
| İsimsel yükseklik aralığı | H400H3000 | H1250 dahil olmak üzere 14 listelenen boyut |
| İsimlendirilmiş sıkıştırma durumu | 520,5% aksyal bükülme | Katalog performans referans noktası |
| Performans grupları | 4 grup | Üst-Yüksek / Yüksek / Standart / Düşük |
| Panel yapılandırması | Kapalı kutulu çelik panel | Çubuklu UHMW-PE yüzüklü |
| Kurulum | Tek / çift / çoklu | İzin ve sistem hesaplamalarına bağlı olarak |
| Ana seçim temeli | Enerji + reaksiyon + gövde basıncı | Sadece nominal yükseklik değil |
|
İsimsel Boyut |
H |
h |
D1 |
D2 |
Montaj delikleri |
MD |
H1 |
L |
|---|---|---|---|---|---|---|---|---|
| H400 | 400 | 25 | 550 | 650 | 4 × Ø30 | 22 | 10 | 270 |
| H500 | 500 | 25 | 550 | 650 | 4 × Ø32 | 24 | 12 | 300 |
| H630 | 630 | 30 | 700 | 840 | 4 × Ø39 | 30 | 14 | 330 |
| H800 | 800 | 30 | 900 | 1050 | 6 × Ø40 | 32 | 14 | 360 |
| H1000 | 1000 | 35 | 1100 | 1300 | 6 × Ø47 | 39 | 18 | 430 |
| H1150 | 1150 | 40 | 1300 | 1500 | 6 × Ø50 | 42 | 22 | 500 |
| H1250 | 1250 | 45 | 1450 | 1650 | 6 × Ø53 | 45 | 22 | 500 |
| H1450 | 1450 | 47 | 1650 | 1850 | 6 × Ø61 | 52 | 26 | 570 |
| H1600 | 1600 | 50 | 1800 | 2000 | 8 × Ø61 | 52 | 28 | 570 |
| H1700 | 1700 | 55 | 1900 | 2100 | 8 × Ø66 | 56 | 30 | 620 |
| H2000 | 2000 | 55 | 2000 | 2200 | 8 × Ø74 | 64 | 32 | 700 |
| H2250 | 2250 | 60 | 2300 | 2550 | 10 × Ø74 | 64 | 36 | 700 |
| H2500 | 2500 | 70 | 2700 | 2950 | 10 × Ø74 | 64 | 38 | 700 |
| H3000 | 3000 | 75 | 3150 | 3350 | 12 × Ø90 | 76 | 40 | 800 |
|
Boyut |
Yukarı-Yüksek Reaksiyon (kN) |
Üst Yüksek Enerji (kJ) |
Yüksek tepki (kN) |
Yüksek Enerji (kJ) |
|---|---|---|---|---|
| H400 | 96 | 16.7 | 83.4 | 14.4 |
| H500 | 162 | 35.6 | 140 | 30.1 |
| H630 | 258 | 71.6 | 224 | 61.7 |
| H800 | 412 | 145.2 | 355 | 124.6 |
|
Boyut |
Standart tepki (kN) |
Standart Enerji (kJ) |
Düşük Reaksiyon (kN) |
Düşük Enerji (kJ) |
|---|---|---|---|---|
| H400 | 63.7 | 11.1 | 51.0 | 8.8 |
| H500 | 108 | 23.4 | 86.3 | 17.8 |
| H630 | 172 | 47.1 | 137.3 | 38.2 |
| H800 | 275 | 96.1 | 211 | 74.5 |
Seçim ve Soruşturma Rehberi
Adım 1 Çıkış gerekliliğini tanımlamak: Geminin türü ve boyut aralığı, çıkış yeri düzenlemesi, tasarım çıkış enerjisi, izin verilen korkuluk tepkisi ve gövde basıncı sınırı.
Adım 2: Yükseklik ve performans grubunu seçin: Belirtilen çalışma koşullarında gerekli enerji/reaksiyon kaplamasını eşleştirin; sadece nominal koruyucu yüksekliği ile seçmeyin.
Adım 3: Ön sistemi tanımlayın: Panel boyutlarını, UHMW-PE yüz yüzeyi/kalınlığını, mevcut kurulum boşluğunu, demirleşme arayüzünü ve gerekli ağırlığı/gürültü/kesme zincirlerini doğrulayın.
Adım 4: Proje koşullarının doğrulanması ve doğrulanması: Durum sıcaklık aralığı, demirleme açısı/hız varsayımları, uygulanabilir tasarım/test temeli,belgelendirme gereksinimleri ve üçüncü şahitlik.
Ana Mühendislik Avantajları
- % 52,5'lik katalog derecelendirilmiş aksyal sıkıştırma, sabit yataklık koruyucu sistemleri için pratik bir enerji/reaksiyon seçimi aralığı sağlar.
- Dairesel montaj ayak izi, geniş bir destek alanına fender yüklerini dağıtır ve büyük ön panellerle verimli bir şekilde entegre olur.
- Hücre geometri, normal kesme bileşenleri altında istikrarlıdır; panel ağırlığı, germe yükü veya kesme kısıtlaması bunları gerektirdiğinde sistem zincirleri eklenebilir.
- H400?? H3000 boyut serisi, bireysel boyutlar için ayrı ince sayfalar oluşturmadan çok çeşitli yataklama düzenlerini destekler.
Kurulum ve Sistem Arayüzü
Kauçuk hücre yatak yapısı ile ön panelin arasına monte edilir. Kauçuk gövdenin müdahalesiz olarak genişlemesi ve eğilmesi için yeterli radyal ve kenar boşluğu sağlanmalıdır.Çoklu birim düzenlemeleri için, Aralık, kompresyon döngüsü boyunca bitişik koruyucuların veya panel yapısının müdahale etmesini de engellemelidir.
Yeni betondan yapılmış yataklar için, dökme demirler bir ayar şablonu kullanarak monte edilebilir. Mevcut yapılar için, uygun post-montaj demirleri yalnızca yapısal doğrulama sonrasında kullanılabilir.Son yerleştirme, takviye, kenar mesafeleri, panel geometri, zincir braketleri ve zincir uzunlukları, onaylanmış proje GA ve demir düzeni ile belirlenir.
Denetim ve Belgelendirme
Başlangıç kalitesi doğrulama, görsel ve boyutlu denetim, kauçuk fiziksel özellikleri testleri,ve onaylanmış test koşullarında reaksiyon kuvveti ve enerji emiliminin tam ölçekli sıkıştırma doğrulanmasıÇelik ön panel sağlandığında, üretim kayıtları, belirtildiği gibi kaynak denetimi / NDT, kapalı kutu sıklığı veya hava sızıntısı testini içerebilir.kaplama denetimi ve kuru film kalınlığı kayıtlarıGalvanizli zincir montajları ve UHMW-PE kaplama malzemeleri proje şartnamesine göre doğrulanır.
PIANC Fender Kılavuzları 2024 (MarCom WG211) fender sistemi tasarımı, üretimi ve testleri için mevcut uluslararası kılavuzdur.Ürün sertifikasyonu veya tanıkların izlediği test, sözleşmenin gerçek kapsamına ve destekleyici kayıtlara bağlı olmalıdır..
Başvurular
Container & bulk terminals | oil & gas terminals | general cargo berths | ferry & RoRo terminals | cruise terminals | naval and multi-user berth projects where a fixed cell-type fender system is appropriate.

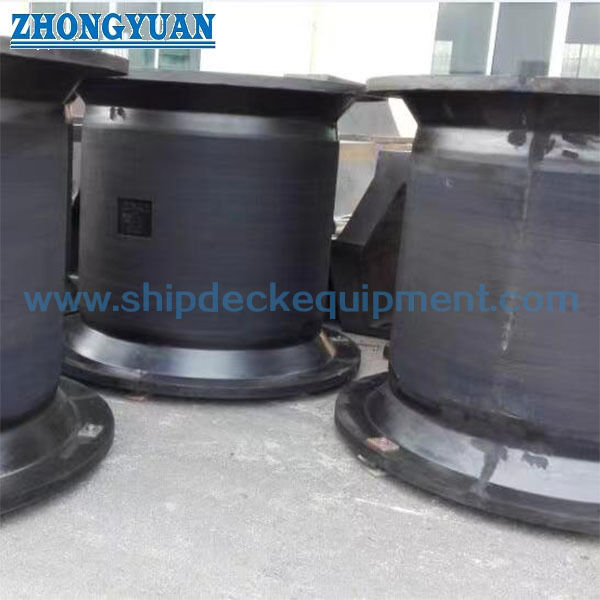

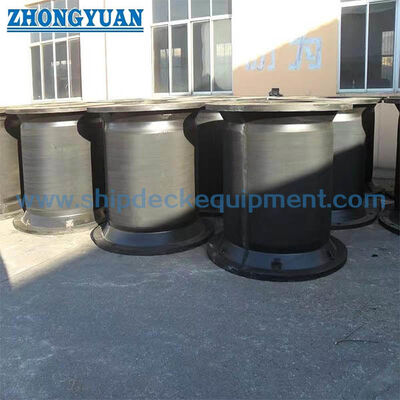

Çizim ve Fotoğraflar
![]()
![]()
![]()
Sık Sorulan Sorular
Doğru Süper Hücreli Kauçuk Fender nasıl seçilir? Gerekli demirleme enerjisi ve izin verilen reaksiyon arasından seçin, ardından gövde basıncını, yüksekliğini, panel boyutunu kontrol edin,İzni ve proje test koşulları.
Hücre koruyucu bir ön panel ve UHMW-PE kaplama ile temin edilebilir mi? Evet. Kapalı kutulu çelik panel, vidalı UHMW-PE kaplama, çapalar ve proje tasarımı zincirleriyle entegre edilebilir.
Teslimattan önce ne doğrulanır? ️ Anlaşılmış ITP, boyutları, kauçuk özelliklerini, reaksiyon/enerji performansını, panel üretimi/sıkılığını, koruma sistemlerini ve malzeme/doküman kayıtlarını kapsayabilir.
