Ürün ayrıntıları:

Menşe yeri: Çin
Marka adı: Zhongyuan Marine Equipmen
Sertifika: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Model numarası: standart veya özelleştirilmiş

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1 adet
Fiyat: Based on quotation
Ambalaj bilgileri: Standart palet veya özelleştirilmiş ambalajı dışa aktarın
Teslim süresi: Proje gereksinimlerine göre
Ödeme koşulları: T/T, L/C
Yetenek temini: Proje gereksinimlerine göre özel üretim
En iyi fiyat İletişim

Detay Bilgi

Tip: Ω Uygulanabilir: gemi kıç tarafı, gemi tarafı, gemi kıç tarafı, kuru havuz, yüzer iskele, rıhtım tarafı
Sertifika: CCS, BV, ABS and SGS
Vurgulamak:

kuru havuz Deniz Kauçuk Çamurluk

,

gemi tarafı Deniz Kauçuk Çamurluk

,

tekne rıhtımları için CCS kauçuk tamponlar

Ürün Açıklaması

Gemici / Omega Tipi Kauçuk Fener Gemiler ve Rıhtımlar İçin



Ürün Genel Bakışı

Gemiler ve Rıhtımlar İçin Gemici / Omega Tipi Kauçuk Fener, gemi pruva, yan ve kıç koruması ile kuru havuz, yüzer havuz ve rıhtım tesisleri için masif kauçuk profildir. Sağlanan Ω-serisi çizimi, anahtar deliği tarzı merkezi bir açıklık ve montaj geometrisi kullanır, bu nedenle sayfa sağlanan Omega tanımını uluslararası kabul görmüş anahtar deliği arama terimiyle birleştirir.

Sağlanan seri iki nominal kesit içerir: 250 × 250 mm ve 300 × 300 mm. Kaynak, boyutsal veriler sağlar ancak doğrulanmış sayısal reaksiyon kuvveti / enerji emme tablosu sağlamaz; bu nedenle performans rakamları icat edilmez veya yabancı anahtar deliği model aralıklarından kopyalanmaz.



Hızlı Özellikler

  • Ürün tipi: Anahtar deliği tarzı / Omega masif kauçuk profil fener
  • Sağlanan nominal boyutlar: 250 × 250 mm | 300 × 300 mm
  • Sağlanan B1 boyutları: 150 mm | 184 mm
  • Sağlanan sabitleme deliği çapları d: 25 mm | 30 mm
  • Sağlanan h boyutları: 50 mm | 60 mm
  • Uygulamalar: gemi pruvası, yan ve kıçı; kuru havuz; yüzer havuz; rıhtım kenarı
  • Performans yayın durumu: boyutsal seri onaylandı; sayısal reaksiyon/enerji tablosu sağlanmadı

Yapı ve Konfigürasyon

Tek parça masif kauçuk anahtar deliği / Omega profili | merkezi anahtar deliği tarzı açıklık / yarık | tabanda iki montaj bölgesi | çizime / proje gereksinimine göre isteğe bağlı oluklu temas yüzeyi.

Uluslararası römorkör fener katalogları, yakından ilgili bir pruva/kıç profil ailesi için genel terim olarak “anahtar deliği feneri” kullanır. Bu uluslararası adlandırma yalnızca arama amacı için kullanılır; yabancı model kodları, sabitleme boyutları ve performans değerleri Zhongyuan ürün verileri olarak benimsenmez.



Ana Teknik Parametreler

Sağlanan Tip

B (mm)

B1 (mm)

H (mm)

d (mm)

h (mm)

Omega 250 250 150 250 25 50
Omega 300 300 184 300 30 60

Tip

Önerilen Maks. Birim Uzunluğu (mm)

Sabitleme Pimi

Düz Çubuk Referansı (mm)

Minimum Bükülme Yarıçapı (mm)

Omega 250 ≈ 2.000 Ø30 ≈ 125 × 20 ≈ 600
Omega 300 ≈ 1.750–2.000 Ø30 ≈ 150 × 20 ≈ 800



Seçim ve Sorgulama Rehberi

Adım 1 – Kurulum yerini onaylayın: gemi pruvası/kıç, yan, kıç, kuru havuz, yüzer havuz veya rıhtım.

Adım 2 – Mevcut montaj alanı ve mevcut yedek geometriye göre 250 veya 300 mm nominal profili seçin.

Adım 3 – Toplam uzunluğu, sabitleme deliği aralığını, pim / cıvata düzenini, destek yapısını ve oluklu veya pürüzsüz bir temas yüzeyinin gerekli olup olmadığını onaylayın.

Adım 4 – Nicel performans gerekiyorsa, tasarım temas yükü / enerji temelini sağlayın ve gerekli hesaplama veya test doğrulamayı belirtin.

Adım 5 – Miktarı, denetim/belgelendirme kapsamını ve teslimat yerini onaylayın.



Ana Mühendislik Avantajları

  • Anahtar deliği tarzı merkezi geometri, tanımlanmış sabitleme bölgelerine sahip kompakt bir gemiye monte / rıhtıma monte profil sağlar.
  • Sağlanan iki nominal kesit, sınırlı kurulum derinliğine sahip yedek ve yeni inşa düzenlemelerini destekler.
  • Profil, uzun sürekli bir kauçuk temas şeridinin gerekli olduğu pruva, yan veya kıç koruma düzenlerinde kullanılabilir.
  • Uluslararası anahtar deliği terminolojisi, başka bir tedarikçinin model sistemini kopyalamadan arama netliğini artırır.

Kurulum ve Sistem Arayüzü

Fener, gemi veya rıhtım destek yapısına profil sabitleme bölgelerinden monte edilir. V4, ön seçim için yukarıda gösterilen önerilen pim / düz çubuk / bükülme yarıçapı referanslarını benimser; son destek aralığı, bağlantı elemanı ayrıntıları ve toplam birim uzunluğu onaylanmış ürün ve kurulum çizimine uymalıdır.



Denetim ve Belgelendirme

Temel kalite kontrol, görsel inceleme, boyutsal doğrulama ve kauçuk fiziksel özellik testlerini içerir. Sağlanan ürün malzemesi güvenilir bir tablolu performans temeli sağlamadığında, sayısal reaksiyon kuvveti / enerji emme iddiası eklenmez.

Mevcut fener sistemi mühendislik kılavuzu, proje tasarımı ve test mantığı için kullanılırken, tip onayı, ürün sertifikası, üçüncü taraf tanıklığı ve sınıf belgelendirmesi yalnızca ilgili kapsam üzerinde anlaşmaya varılıp belgelendiğinde belirtilir.



Uygulamalar

Gemi pruvası | gemi yan | gemi kıçı | römorkör / işçi teknesi koruması | kuru havuzlar | yüzer havuzlar | rıhtım kenarı koruması | yedek profil fenerleri



Çizim ve Fotoğraflar

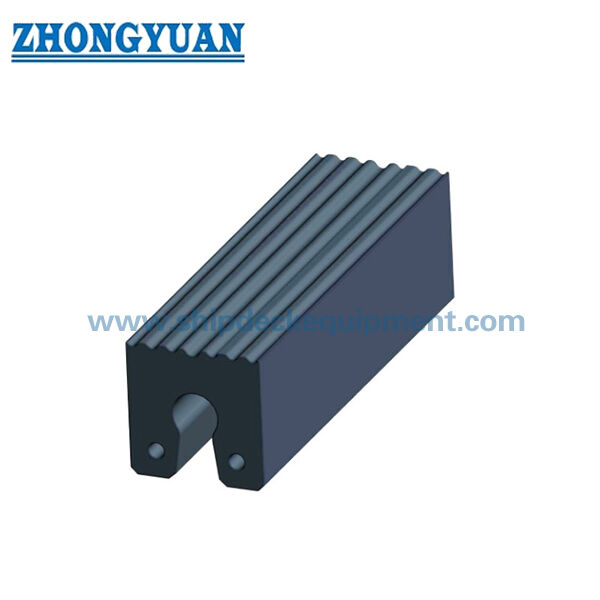

Gemi ve rıhtımlar için anahtar deliği / Omega Tipi Kauçuk Fender



SSS

S1: Omega Tipi, uluslararası Anahtar Deliği Feneri ile aynı mı? — Sağlanan kesit anahtar deliği tarzıdır, bu nedenle genel arama terimi geçerlidir, ancak boyutlar ve sabitleme ayrıntıları üreticiye ve projeye göre değişir.

S2: Hangi Anahtar Deliği / Omega değerleri sabit ürün boyutlarıdır ve hangileri kurulum referanslarıdır? — Ω250 / Ω300 B, B1, H, d ve h değerleri sağlanan ürün verilerinden gelmektedir. V4, onaylanmış sipariş çizimine tabi olarak, kurulum seçimi için önerilen maksimum uzunluk, sabitleme pimi, düz çubuk ve minimum bükülme yarıçapı referanslarını ayrı ayrı benimser.

S3: Profil bir pruva etrafında eğilebilir mi? — Eğri bir kurulum mümkün olabilir, ancak seçilen kesit ve uzunluk için minimum yarıçap, ara destek ve sabitleme düzeni kontrol edilmelidir.
