Limanlar ve Deniz Terminalleri için Süper Arch Kauçuk Fender
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Tip: | Sa | Uygulanabilir: | Rıhtım kenarı, liman kenarı |
|---|---|---|---|
| Sertifika: | CCS, BV, ABS and SGS | ||
| Vurgulamak: | SA Deniz Kauçuk Çamurluk,rıhtım kenarı Deniz Kauçuk Çamurluk,rıhtım süper kemerli kauçuk çamurluk |
||
Ürün Açıklaması

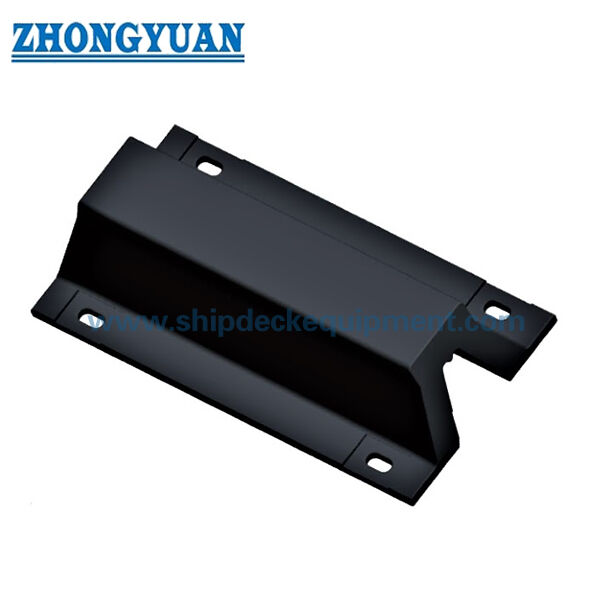

Limanlar ve Deniz Terminalleri için Süper Arch Kauçuk Fender
Ürün Genel Görünümü
Limanlar ve Deniz Terminalleri için Super Arch Kauçuk Fender, iskele, rıhtım ve rıhtım yapılarına doğrudan monte edilmek üzere tasarlanmış tek parça sabit deniz kauçuk fenderidir.Kemer şeklindeki vücudu, destek yapısına karşılık gelen reaksiyon kuvvetini aktarırken gemi enerjisini emiyor..
Tedarik edilen seri, 250 ila 800 mm'lik nominal koruyucu yüksekliklerini ve 1.000 ila 2.000 mm'lik seçili birim uzunluklarını kapsar.HR (Yüksek Reaksiyon) ve SR (Standard Reaksiyon)Katalog, tepki kuvveti ve enerji emilimini %52.5 ve %55 sıkıştırma ile sağlar.Uzunluk ve performans grubu, yatak enerjisi ve izin verilen reaksiyon gereksinimleriyle eşleşmelidir..
Hızlı Özellikler
- Ürün türü: Tek parça kemer şeklindeki sabit deniz kauçuk koruyucu
- Sağlanan nominal yüksekliğin aralığı: 250-800 mm
- Tedarik edilen birim uzunlukları: Fender yüksekliğine bağlı olarak 1.000-2.000 mm
- Yayınlanmış performans grupları: Yüksek tepki.
- Başlangıçta yayınlanan sıkıştırma noktası: %52,5
- Katalog performans toleransı: ±10%
- Kurulum şekli: projeye özel bir demirleme ve takviye tasarımı ile yatak yapısına doğrudan vidalı montaj.
Kauçuk malzemesi, germe dayanıklılığı ≥16 MPa, kırılma noktasında uzatma ≥400% dahil olmak üzere, sağlam koruyucuların fiziksel özellikleri için onaylanmış spesifikasyona göre kontrol edilir.Sertlik ≤78 Kıyısı A ve sıkıştırma seti ≤30%, uygulanabilir ISO test yöntemleriyle.
Yapı ve Fender Sistemi Yapılandırması
One-piece moulded and vulcanized rubber arch body | broad mounting feet | direct rubber contact face | elongated fixing openings / bolt positions according to the supplied geometry | anchor and head-bolt interface to the berth structure.
Yay geometri, standart kauçuk yüzlü konfigürasyon için ön paneli gerektirmeden kompakt bir doğrudan montaj düzenini sağlar.Kenar mesafesi ve destekleme takviyesi, seçilen fender performansından ve projeye özgü yatak yapısından belirlenir..
Ana teknik özellikler:
| SAHX L TYPLARI | H | L | Ben... | B | Bl | B2 | c | d | e | f | h | P | s | n |
| SA250X1000 | 250 | 1000 | 1000 | 164 | 500 | 410 | 70 | 32 | 90 | ) 25 | 27.5 | 620 | 160 | 2 |
| SA300X1000 | 300 | 1000 | 1150 | 225 | 600 | 490 | 140 | 35 | 105 | 140 | 33 | 870 | 195 | 1 |
| SA300XI500 | 300 | 1500 | 1650 | 225 | 600 | 490 | 140 | 35 | 105 | 140 | 33 | 685 | J95 | 2 |
| SA300X2000 | 300 | 2000 | 2150 | 225 | 600 | 490 | 137.5 | 35 | 105 | 140 | 33 | 625 | 195 | 3 |
| SA400X1000 | 400 | 1000 | 1200 | 300 | 800 | 670 | 150 | 41 | 120 | 165 | 40 | 900 | 260 | 1 |
| SA400X1500 | 400 | 1500 | 1700 | 300 | 800 | 670 | 150 | 41 | 120 | 165 | 40 | 700 | 260 | 2 |
| SA400 X 2000 | 400 | 2000 | 2200 | 300 | 800 | 670 | 147.5 | 41 | 120 | 165 | 40 | 635 | 260 | 3 |
| SA500X 1000 | 500 | 1000 | 1250 | 375 | 1000 | 840 | 160 | 47 | 140 | 180 | 45 | 930 | 325 | 1 |
| SA500X1500 | 500 | 1500 | 1750 | 375 | 1000 | 840 | 160 | 47 | 140 | 180 | 45 | 715 | 325 | 2 |
| SA500X2000 | 500 | 2000 | 2250 | 375 | 1000 | 840 | 157.5 | 47 | 140 | 180 | 45 | 645 | 325 | 3 |
| SA600X1000 | 600 | 1000 | 1300 | 450 | 1200 | 1010 | 170 | 50 | 160 | 195 | 54 | 960 | 390 | 1 |
| SA600X1500 | 600 | 1500 | 1800 | 450 | 1200 | 1010 | 170 | 50 | 160 | 195 | 54 | 730 | 390 | 2 |
| SA600 X 2000 | 600 | 2000 | 2300 | 450 | 1200 | 1010 | 167.5 | 50 | 160 | 195 | 54 | 655 | 390 | 3 |
| SA800X1000 | 800 | 1000 | 1400 | 600 | 1600 | 1340 | 180 | 68 | 260 | 270 | 72 | 1040 | 520 | 1 |
| SA800X1500 | 800 | 1500 | 1900 | 600 | 1600 | 1340 | 180 | 68 | 260 | 270 | 72 | 770 | 520 | 2 |
|
Tipler AHXL |
HR Yüksek Reaksiyon Gücü | SR Standart Reaksiyon Gücü | Dayanıklılık % |
||||||
| 52.50% | % 55 | 52.50% | % 55 | ||||||
|
Reaksiyon Güç |
Enerji Emilme |
Reaksiyon Güç |
Enerji Emilme |
Reaksiyon Güç (KN) |
Enerji Emilme (KJ) |
Reaksiyon Güç (KN) |
Enerji Emilme (KJ) |
||
| SA250X 1000 | 203.3 | 18.2 | 282.8 | 19.1 | 168.1 | 15.7 | 233.3 | 17.1 | ±10 |
| SA300X 1000 | 244 | 30.4 | 339.1 | 32.3 | 201.9 | 25.5 | 280.3 | 27.4 | |
| SA300X 1500 | 366.5 | 45.6 | 508.6 | 49 | 320.8 | 38.2 | 420.4 | 41.2 | |
| SA300X2000 | 488 | 60.8 | 678.2 | 64.7 | 403.8 | 51 | 560.6 | 54.9 | |
| SA400X 1000 | 325.4 | 54.9 | 451.8 | 58.8 | 269.5 | 45.1 | 374.3 | 48 | |
| SA400X 1500 | 488 | 82.3 | 678 | 88.2 | 404 | 67.6 | 561.5 | 72 | |
| SA400X2000 | 650.8 | 109.8 | 903.6 | 117.6 | 539 | 90.2 | 748.6 | 96 | |
| SA500X 1000 | 406.7 | 85.3 | 564.5 | 91.1 | 337.1 | 70.6 | 468.4 | 75.5 | |
| SA500X 1500 | 610 | 128 | 846.7 | 137 | 505.7 | 105.9 | 702.5 | 113.3 | |
| SA500X2000 | 813.4 | 170.5 | 1129 | 182.3 | 647.3 | 141.1 | 936.8 | ) 51.0 | |
| SA600X 1000 | 488 | 123.5 | 678.2 | 132.2 | 403.8 | 101.9 | 560.6 | 108.8 | |
| SA600X 1500 | 732 | 185.2 | 1017.3 | 198.5 | 605.6 | 152.9 | 840.8 | 163.2 | |
| SA600X2000 | 976.1 | 247 | 1356.3 | 264.6 | 807.5 | 203.8 | 1121.1 | 217.6 | |
| SA800X 1000 | 650.7 | 218.5 | 903.6 | 234.2 | 539 | 181.3 | 748.7 | 194 | |
| SA800X 1500 | 976.1 | 328.3 | 1355.4 | 351.3 | 808.5 | 272 | 1123.1 | 291 | |
Seçim ve Soruşturma Rehberi
Adım 1 Çıkış yeri ve gemi gereksinimlerini tanımlamak: Geminin türünü ve boyut aralığını, çıkış yeri düzenini, tasarım çıkış enerjisini ve izin verilen tepki kuvvetini belirtin.
Adım 2: Fender yüksekliği, uzunluğu ve performans grubunu seçin: Yayınlanan %52,5 verileri ve mevcut HR veya SR grubunu kullanarak gerekli enerji/reaksiyon kaplamasını eşleştirin.
Adım 3: Yapısal arayüzü doğrulayın: Rıhtım / rıhtım çizimini, beton veya çelik destek durumunu, mevcut montaj alanını ve gerekli demirleme düzenini belirtin.
Adım 4 - İşlem ve doğrulama koşullarını onaylayın: tasarım sıcaklığı, demirleme açısı/hız varsayımları, gerekli ITP, tam ölçekli performans doğrulama ve belgelendirme kapsamı.
Adım 5 - Mülk miktarını, teslimat yerini, gerekli teslimat tarihini ve herhangi bir değiştirme/değiştirme gereksinimini doğrulayın.
Ana Mühendislik Avantajları
- Tek parçalı kemer geometri, nispeten az sayıda sistem bileşeni ile kompakt bir doğrudan montajlı koruyucu düzenleme sağlar.
- Aynı nominal yükseklik için çeşitli uzunluklar, her uzunluk için ayrı ince ürün sayfaları oluşturmadan enerji/reaksiyon kapasitesinin yataklama gereksinimlerine eşleştirilmesini sağlar.
- HR ve SR performans grupları aynı boyut ailesinde iki pratik reaksiyon/enerji seçeneği sağlar.
- Kemer profili, kesme bileşenlerinin ve eğri damar temasının normal sıkıştırma yükü ile birlikte dikkate alınması gereken sabit yataklar için uygundur.
Kurulum ve Sistem Arayüzü
Super Arch koruyucu, montaj ayakları aracılığıyla direk olarak yatak destek yapısına bağlanır.Kurulum boşluğu, kauçuk gövdenin çevredeki çelik işlerinden müdahale etmeden sıkıştırılmasını ve toparlanmasını sağlamalıdır., beton çıkıntılar veya komşu koruyucular.
Güçlü betondan yapılar için, yapısal doğrulama şartıyla dökümlü veya uygun yerleştirilmiş demirler kullanılabilir.Kenar mesafesi, vida mesafesi ve yerel takviye, seçilen koruyucu performansından, destek durumundan ve onaylanmış proje GA / demir düzeninden belirlenir.Tek bir evrensel demir boyutu her pencere derecesine veya yatak yerine uygulanmamalıdır..
Denetim ve Belgelendirme
Temel kalite kontrolü görsel denetleme, boyut doğrulama ve kauçuk fiziksel özellikleri testini içerir.Tam ölçekli sıkıştırma/performans doğrulama, belirtilen test koşullarında kabul edilen reaksiyon kuvveti ve enerji emileme gereksinimlerini doğrulamak için proje ITP'ye dahil edilebilir..
PIANC Fender Kılavuzları 2024 (MarCom WG211) fender sistemi tasarım, üretim ve test ilkeleri için mevcut mühendislik referansı olarak kullanılır.Tip onayı, üçüncü şahitlik veya sınıf sertifikası sadece ilgili kapsam anlaştığında ve belgelendiğinde belirtilir.
Başvurular
RoRo rıhtımları. Genel kargo rıhtımları. İş teknesi limanları.
Çizim ve Fotoğraflar
Sık Sorulan Sorular
S1: HR ve SR Süper Arch koruyucuları nasıl seçilmelidir? - Gerekli enerji emilimini karşılayan ve tepki kuvvetini yatak ve gemi sınırları içinde tutan grubu seçin;Daha sonra proje için işletme düzeltmelerini ve yapısal yükleri doğrular.
S2: Neden aynı koruyucu yüksekliği farklı uzunluklarda sağlanır? ️ Uzunluk toplam kauçuk hacmini ve dolayısıyla yayınlanan reaksiyon/enerji kapasitesini değiştirir.Yalnızca yükseklik ile değil, gerekli performans ve mevcut yatak düzeninden uzunluk seçin.
S3: Hangi denetim belgeleri belirlenebilir? Gerektiğinde üreticinin belgeleri ve üçüncü şahitlik.
