Gemiler ve Rıhtım Kenarları İçin Yamuk Şekilli Kauçuk Fener
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Tip: | Yamuk şekli | Uygulanabilir: | gemi tarafı ve rıhtım tarafı |
|---|---|---|---|
| Sertifika: | CCS, BV, ABS and SGS | ||
| Vurgulamak: | Yamuk Deniz Kauçuk Çamurluk,CCS Deniz Kauçuk Çamurluk,Tekneler için Yamuk kauçuk tampon |
||
Ürün Açıklaması

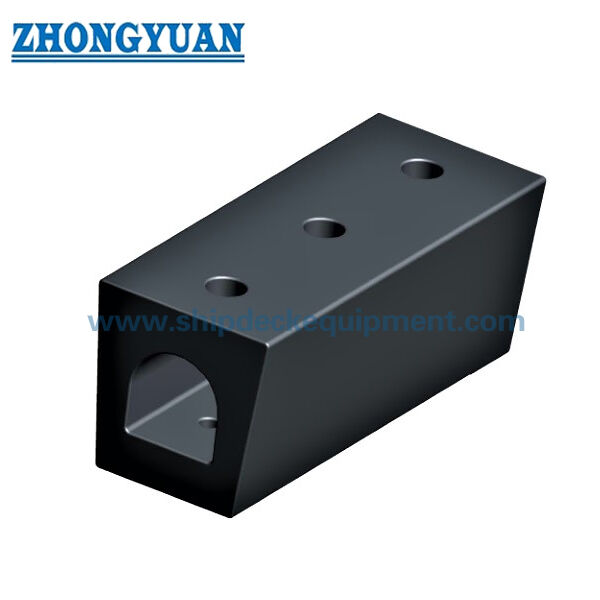

Gemiler ve Rıhtım Kenarları İçin Yamuk Şekilli Kauçuk Fener
Ürün Genel Bakışı
Gemiler ve Rıhtım Kenarları İçin Yamuk Şekilli Kauçuk Fener, gemi ve rıhtım kenarı koruması için konik kesitli masif kauçuk bir profildir. Tedarik edilen seri, altı kesit seçeneği içerir; dört tanesi detaylı sabitleme boyutlarına sahip ve iki adet daha büyük 500 mm'lik profil 1.500 mm'lik birim uzunluk olarak listelenmiştir.
Bu sayfada uluslararası tanımlayıcı terim olan “yamuk şekilli kauçuk fener” kullanılmaktadır; “yamuk kauçuk fener” terimi, tedarik edilen kaynakta yer aldığı için ikincil bir arama ifadesi olarak korunmaktadır.
Hızlı Özellikler
- Ürün tipi: Yamuk / yamuk şekilli masif kauçuk profil fener
- Tedarik edilen nominal B aralığı: 300–500 mm
- Tedarik edilen nominal H aralığı: 250–500 mm
- Dört küçük profil için detaylı sabitleme boyutları tedarik edilmiştir
- İki adet 500 mm'lik profil için listelenen birim uzunluk: 1.500 mm
- Uygulamalar: gemi kenarı ve rıhtım kenarı
- Performans yayın durumu: boyutlar tedarik edilmiştir; tam sayısal tepki/enerji tablosu sağlanmamıştır
Yapı ve Konfigürasyon
Konik / yamuk şekilli masif kauçuk kesit | merkezi iç açıklık / detaylı profillerde sabitleme geometrisi | boyuna profil gövdesi | gemi veya rıhtım desteğine projeye özel sabitleme.
Profil şekli, seçilen boyutlarda dış temas genişliğine göre daha dar bir montaj yüzeyi sağlar. Nihai uzunluk ve sabitleme geometrisi, seçilen kesit için onaylanmış ürün çizimine uygun olmalıdır.
Ana Teknik Özellikler:
| Tip | Boyutlar (mm) | |||||
| B | Bl | H | D | d | h | |
| 300x250x250 | 300 | 250 | 250 | 65 | 30 | 75 |
| 400x320x400 | 400 | 320 | 400 | 80 | 40 | 100 |
| 470x405x405 | 470 | 405 | 405 | 80 | 40 | 120 |
| 422x187x330 | 422 | 187 | 330 | 38 | 64 | 70 |
| 500x400x500 | 500 | 400 | 500 | U=1500 | ||
| 500x260x500 | 500 | 260 | 500 | U=1500 | ||
Seçim ve Sorgulama Rehberi
Adım 1 – Mevcut kurulumdan veya mevcut montaj alanından gerekli kesiti onaylayın.
Adım 2 – Toplam uzunluğu, sabitleme geometrisini ve kurulumun gemi kenarında mı yoksa rıhtım kenarında mı olduğunu onaylayın.
Adım 3 – Destek yapısı malzemesini, cıvata / destek düzenini ve beklenen temas yönünü sağlayın.
Adım 4 – Nicel performans gerekiyorsa, hedef tepki / enerji temelini sağlayın ve hesaplama veya tam ölçekli doğrulama gereksinimlerini belirtin.
Adım 5 – Miktarı, dokümantasyonu, denetimi ve teslimat gereksinimlerini onaylayın.
Ana Mühendislik Avantajları
- Konik profil, basit bir kare veya D profilin mevcut kurulum alanına uymadığı durumlarda alternatif bir temas geometrisi sağlar.
- Tedarik edilen altı kesit, 250–500 mm nominal yükseklik ve birden fazla taban genişliği ilişkisini kapsar.
- Doğrudan masif kauçuk yapı, gemi ve rıhtım kenarı uygulamalarında basit değiştirmeyi destekler.
- Büyük 500 mm'lik profiller, proje planlaması için 1.500 mm'lik birim uzunluk ile tedarik edilir.
Kurulum ve Sistem Arayüzü
Yamuk şekilli fener, onaylanmış profil özel delikleri ve destek düzeni kullanılarak gemi veya rıhtım destek yapısına sabitlenir. Nihai cıvata boyutu, aralığı, yerel takviye ve kurulum boşluğu, seçilen kesit, destek malzemesi ve proje yük temelinden belirlenir.
Denetim ve Dokümantasyon
Temel kalite kontrolü, görsel denetimi, boyut doğruluğunu ve kauçuk fiziksel özellik testlerini içerir. Tedarik edilen ürün malzemesi güvenilir bir tablolu performans temeli sağlamadığında, sayısal tepki kuvveti / enerji emilimi iddiası eklenmez.
Mevcut fener sistemi mühendislik kılavuzları, proje tasarımı ve test mantığı için kullanılırken, tip onayı, ürün sertifikası, üçüncü taraf tanıklığı ve sınıf dokümantasyonu yalnızca ilgili kapsam üzerinde anlaşmaya varılıp belgelendiğinde belirtilir.
Uygulamalar
Gemi kenarları | rıhtım kenarları | kuru havuz koruması | yüzer havuz kenarları | iskele koruması | yedek konik profilli fenerler
Çizim ve Fotoğraflar
SSS
S1: “Yamuk kauçuk fener” aynı arama amacına mı sahip? — Evet. Tedarik edilen kaynak “yamuk” terimini kullanırken, “yamuk şekilli kauçuk fener” daha net tanımlayıcı sayfa adıdır.
S2: İki adet 500 mm'lik profil için D, d ve h neden boş? — Tedarik edilen tablo bu satırlar için yalnızca B, B1, H ve U = 1500'ü belirtir; eksik sabitleme boyutları tahmin edilmemiştir.
S3: Tepki ve enerji değerleri yayınlanıyor mu? — Güvenilir sayısal performans tablosu sağlanmadı. Nicel performans, onaylanmış bir ürün hesaplaması veya test temelinden gelmelidir.
