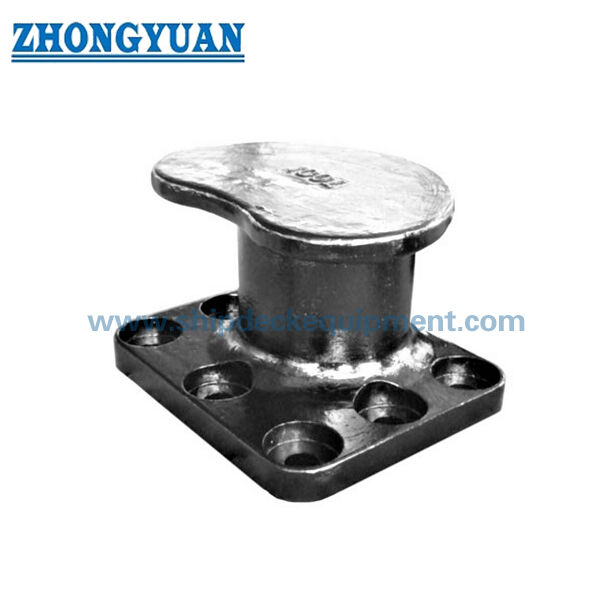

15 ¢ 200T Böbrek Dock Bollard.

15–200T Böbrek İskele Baba | Rıhtım ve İskele için Civatalı Ankraj Palamarı

Ürüne Genel Bakış

Böbrek iskele baba, güvenli gemi bağlama için rıhtım duvarlarında, iskelelerde, tersane rıhtımlarında, onarım rıhtımlarında ve liman bağlama noktalarında kullanılan cıvatalı bir ankraj bağlama babadır. Böbrek şeklindeki gövdesi, rıhtım bağlama düzenlemeleri için pratik bir halat tutma şekli sağlarken, yerel stres konsantrasyonunu ve halat teması hasarını azaltmak için kavisli temas alanları yumuşak geçişlerle tamamlanmalıdır.

Bu mantar bariyer, dökme C-Mn çelik, dökme sfero / SG demir, dökme demir, döküm paslanmaz çelik veya projeye özel döküm malzemesinden temin edilebilir. Normal üretimde, döküm şeklini kontrol etmek ve gözeneklilik ve cüruf oluşumu gibi zararlı döküm sorunlarını azaltmak için ahşap model döküm kullanılır. İskele baba bir iskele güvenlik bileşeni olduğundan, döküm sağlamlığı, ankraj cıvatası düzeni, temel bağlantısı, yüzey bitirme ve denetim kapsamı üretimden önce onaylanmalıdır.

Hızlı Özellikler

• Mantar bariyer SWL aralığı: 15 ila 200 metrik ton → küçük bağlama noktalarından daha büyük iskele bağlama konumlarına kadar seçimi destekler.
• Ürün tipi: böbrek şeklinde iskele baba → rıhtım, iskele ve tersane rıhtım uygulamaları için kompakt bağlama baba formu.
• Kurulum yöntemi: iskele temeline cıvatalı ankraj → sıcak daldırma galvanizli karbon çeliği ankraj cıvataları korozyona dayanıklı mekanik sabitleme sağlar; Cıvata kalitesi ve gömme detayları proje tasarımı ile teyit edilmelidir.
• Cıvata düzeni: 4 ila 8 ankraj cıvatası → mantar bariyer kapasitesi ve temel bağlantı gereksinimlerine göre seçilir.
• Malzeme seçenekleri: Dökme C-Mn çelik, dökme sünek demir / SG demir, dökme demir, dökme paslanmaz çelik → son kalite, rıhtım tasarımına, müşteri spesifikasyonlarına ve denetim gereksinimlerine uygun olmalıdır.
• Döküm prosesinin odak noktası: ahşap model dökümü ve kontrollü dökümhane prosesi → döküm şekli tutarlılığının iyileştirilmesine ve zararlı gözeneklilik veya cüruf oluşumunun azaltılmasına yardımcı olur.
• Yüzey işleme: Sa 2,5 kumlama + epoksi ön imalat astarı, cilalı yüzey, galvanizli yüzey veya özelleştirilmiş kaplama → son sistem, liman korozyon ortamını ve proje özelliklerini takip eder.
• İsteğe bağlı denetim: UT, MT, FEA incelemesi ve sınıf/üçüncü taraf denetimi, müşteri ihtiyacına ve proje onay kapsamına göre düzenlenebilir.

Ana Teknik Parametreler

Seçim ve Sorgulama Kılavuzu

Adım 1: Rıhtım bağlama analizine veya liman tasarım çizimine göre 15, 20, 30, 50, 75, 100, 125, 150 veya 200 metrik tonluk gerekli mantar bariyeri SWL'sini onaylayın.

Adım 2: Kurulum yerini, rıhtım/iskele temel durumunu, ankraj cıvatası yerleşimini, beton gücünü, gömme gereksinimini, harç durumunu ve mevcut kurulum alanını onaylayın.

Adım 3: Malzeme ihtiyacını onaylayın: Dökme C-Mn çeliği, dökme sünek demir / SG demir, dökme demir, dökme paslanmaz çelik veya projeye göre belirlenen diğer döküm malzemesi.

Adım 4: Yüzey işlemini onaylayın: Sa 2,5 kumlama + epoksi ön imalat astarı, son boya sistemi, galvaniz kaplama, cilalı kaplama veya özel korozyon önleyici kaplama.

Adım 5: Teklif vermeden önce inceleme ve hesaplama kapsamını onaylayın: UT, MT, malzeme izlenebilirliği, ankraj cıvatası sertifikası, FEA hesaplaması, üçüncü taraf denetimi veya gerekiyorsa sınıf onayı.

Adım 6: Miktarı, teslimat hedefini, gerekli teslimat süresini, GA çizimi / temel çizimini, bağlama yükü gereksinimini ve varsa referans fotoğraflarını sağlayın.

Yapı

Böbrek şeklinde döküm gövde | Pürüzsüz halat temaslı taç | Kavisli geçiş alanı | Cıvatalı taban / oturma yüzeyi | Sıcak daldırma galvanizli ankraj cıvatası seti | Temel sabitleme arayüzü | Ön imalat astarı veya belirtilen yüzey işlemi

Döküm, Ankraj ve Mühendislik Avantajları

• Ahşap model döküm normalde böbrek baba şeklini kontrol etmek, tekrarlanabilir geometriyi korumak ve rıhtım bağlama hizmeti için daha iyi döküm kalitesini desteklemek için benimsenir.
• Döküm kalitesi kritik bir güvenlik faktörü olarak ele alınır çünkü iskele babasındaki kusurlar iskele bağlama güvenliğini etkileyebilir. Dökümhane kontrolü, servis performansını etkileyebilecek zararlı gözenekliliği, cüruf oluşumunu, büzülmeyi ve yüzey kusurlarını azaltmaya odaklanır.
• Dökme C-Mn çeliği, projenin güç, tokluk ve darbe direncine ihtiyaç duyduğu yerlerde uygundur. Aşınma direnci ve döküm yüzey dayanıklılığının önemli olduğu durumlarda proje yüküne ve malzeme onayına bağlı olarak dökme sfero / SG demir seçilebilir.
• Yerel stres konsantrasyonunu azaltmak ve bağlama sırasında daha ip dostu bir temas yüzeyi sağlamak için kavisli alanlarda yumuşak yarıçap geçişleri korunur.
• Baba, ankraj cıvataları ile iskeleye veya iskeleye sabitlenir. Sıcak daldırma galvanizli karbon çeliği cıvatalar korozyon direncini artırmaya yardımcı olurken, cıvata kalitesi, sıkma, gömme ve temel takviyesi inşaat/liman tasarımını takip etmelidir.
• Teslimattan önce dökümün sağlamlığını ve yüzey / yüzeye yakın göstergeleri kontrol etmek için UT ve MT denetimi müşteri ihtiyacına göre düzenlenebilir.
• Proje tanımlı yük durumları altında kavisli gövde, taban ve ankraj bölgesi etrafındaki gerilim dağılımını incelemek için talep üzerine sonlu elemanlar analizi sağlanabilir.
• Yüzey hazırlığı ve kaplama, kumlama, ön imalat astarı, son boya, galvanizleme veya müşterinin belirlediği koruyucu sistem dahil olmak üzere liman ortamıyla eşleştirilebilir.

Özel Özellikler

• Ürün Tipi: Böbrek iskele baba → rıhtım, iskele ve yanaşma noktaları için cıvatalı bağlama baba.
• SWL Aralığı: 15–200 metrik ton → rıhtım bağlama tasarımına ve onaylanan yük gereksinimine göre seçim yapın.
• Malzeme: Dökme C-Mn çelik / dökme sfero / SG demir / dökme demir / paslanmaz çelik döküm → nihai malzeme kalitesi üretimden önce onaylanmalıdır.
• Döküm Yöntemi: Normal üretim yöntemi olarak ahşap model dökümü → kontrollü geometriyi ve geliştirilmiş döküm tutarlılığını destekler.
• Muayene: UT ve MT istek üzerine mevcuttur → muayene yöntemi ve kabul kriterleri siparişte onaylanmalıdır.
• Ankraj Cıvataları: Sıcak daldırma galvanizli karbon çeliği ankraj cıvataları → cıvata boyutu, miktarı, uzunluğu, kalitesi ve yerleşimi, verilen tabloya ve proje temel tasarımına uygun olmalıdır.
• Yüzey İşlem: Sa 2.5 kumlama + epoksi ön imalat astarı veya özelleştirilmiş kaplama → son kaplama sistemi, portun korozyon ortamına ve müşteri ihtiyacına bağlıdır.
• FEA Hesaplaması: Proje gereksinimlerine göre mevcuttur → onaylanmış yük durumlarına göre gerilim konsantrasyonunu ve ankraj yükü aktarımını incelemek için kullanılır.
• Sertifika Gereksinimi: Talep üzerine mevcuttur → Üretici sertifikası, malzeme sertifikası, muayene raporu veya sınıf/üçüncü taraf sertifikası teklif vermeden önce onaylanmalıdır.

Nasıl Çalışır?

Bağlama halatı böbrek babanın etrafına yerleştirilir → Halat yükü düzgün kavisli temas alanına uygulanır → Yük, döküm gövdesi üzerinden cıvatalı tabana aktarılır → Ankraj cıvataları kuvveti rıhtım / iskele temeline aktarır → Denetim ve bakım, güvenli yanaşma hizmet durumunu doğrular

Uygulamalar

Rıhtım yanaşma yerleri | İskele bağlama noktaları | Liman terminalleri | Tersane donatım iskeleleri | Onarım iskeleleri | İş teknesi bağlama yerleri | Kargo ve tanker iskeleleri | Yeni rıhtım inşaatı ve baba değiştirme projeleri

Sertifikalar ve Avantajlar

Sertifikalar ve muayene belgeleri proje ihtiyacına, muayene kapsamına, malzeme izlenebilirliğine ve onay prosedürüne göre düzenlenebilmektedir.

Sertifikasyon: Üçüncü taraf denetim sertifikası, Çekme yükü test sertifikası

Çizim ve Fotoğraflar

SSS

S1: Doğru böbrek rampası kapasitesi nasıl seçilmelidir?

A1: İskele bağlama analizine, gemi boyutu aralığına, bağlama hattı düzenine, yük yönüne, güvenlik faktörüne ve rıhtım/iskele temel tasarımına göre mantar bariyer SWL'yi seçin. Verilen tablo, teklif ve ön seçim için kapasite, ana boyutlar ve ankraj cıvatası referans verilerini sağlar.

Soru 2: Bu rampa için hangi malzeme daha iyidir, dökme çelik mi yoksa sfero demir mi?

Cevap 2: Dökme çelik normalde tokluğun ve yapısal mukavemetin önemli olduğu yerlerde seçilir. Aşınma direnci ve döküm yüzeyi dayanıklılığı önemli konular olduğunda dökme sünek demir / SG demir düşünülebilir. Nihai malzeme, rıhtım tasarım yüküne, müşteri spesifikasyonuna ve denetim gereksinimlerine göre onaylanmalıdır.

S3: UT, MT, FEA ve sertifikalar sağlanabilir mi?

C3: Evet, UT, MT, FEA hesaplaması, malzeme sertifikası, yapımcı sertifikası, ankraj cıvatası sertifikası ve sınıf/üçüncü taraf denetimi proje ihtiyacına göre düzenlenebilir. Muayene yöntemi, kabul kriterleri ve sertifika kapsamı teklif vermeden önce onaylanmalıdır.
