Gemi Yanı Yatay Makaralı Babası | CB/T 435-2005 Tip A

Ürün Genel Bakışı

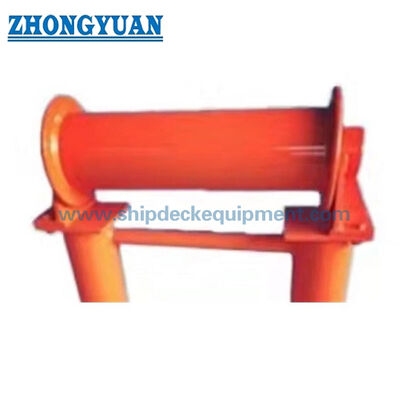

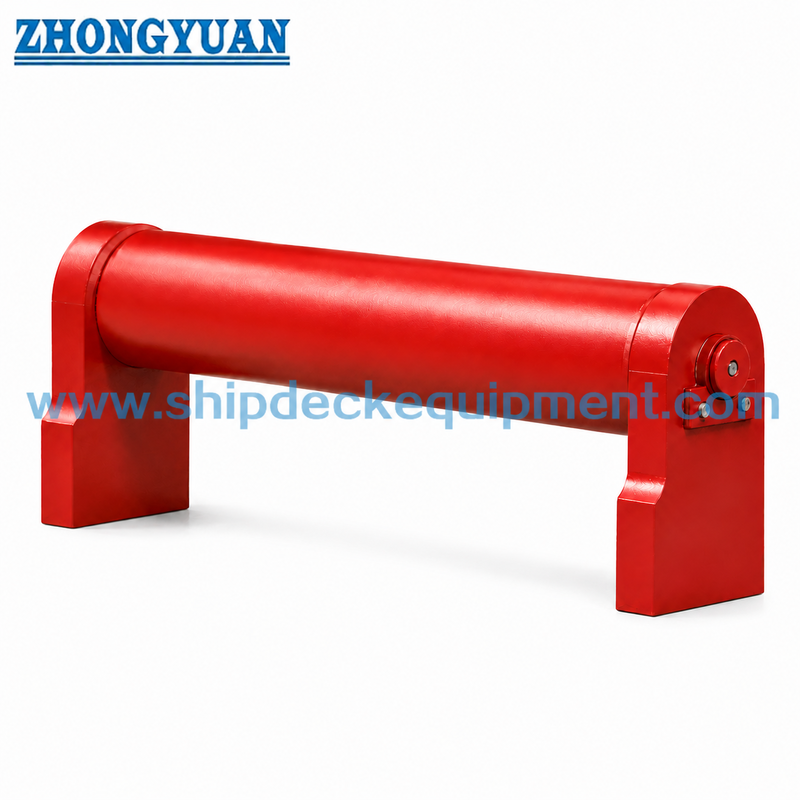

CB/T 435 Tip A gemi yanı yatay makaralı babası, yatay makara pozisyonunda kullanılan, gemi yanına monte edilen bir bağlama halatı yönlendirme ünitesidir. Genellikle gemi yanına monte edilir ve gemi yanı çift makaralı babası veya makaralı babası ile birlikte kullanılır. Fonksiyonu, bağlama halatını yönlendirmek ve dikey yönde halat yön açısını değiştirmeye yardımcı olmak, halat yönü gemi yanı ve güverte bağlama düzenlemesi arasında değiştiğinde yerel aşınmayı azaltmaktır.

Bu Tip A konfigürasyonu, makara, makara mili, yatak burcu, ara parça, yatak yuvası, durdurma plakası ve yağlama oluklu yatak tasarımını kullanır. 120 mm yüksekliğindeki yatak yuvası, makaralı babanın yapısına kaynaklanır, durdurma plakası ise makara milini yerinde sabitler. Tedarik ve değişim için ana onay noktaları CB/T 435-2005 Tip A, makara çapı, malzeme, yüzey işlemi, eşleşen gemi yanı makaralı babası düzenlemesi ve sertifika gereksinimidir.

Hızlı Özellikler

• Ürün tipi: Gemi yanı yatay makaralı babası → gemi bağlama düzenlemeleri için yan konumlu halat kılavuzu.
• Standart ve tip: CB/T 435-2005 Tip A → gemi yanı makaralı babası / çift makaralı babası düzenlemesi ile kullanılan gemi yanı tipi.
• Makara çapları: 76 mm ve 89 mm → gemi bağlama düzeni ve halat yönlendirme yolunu eşleştirmek için iki nominal seçenek.
• Ana uzunluk aralığı: L 400–580 mm, L1 464–646 mm → gemi yanına yakın kurulum alanını kontrol etmek için kullanışlıdır.
• Yaklaşık ağırlık: 17.0 kg ve 32.5 kg → taşıma, paketleme, değişim planlaması ve navlun tahminini destekler.
• Ana bileşenler: makara mili, makara, yatak burcu, ara parça, yatak yuvası, durdurma plakası ve yağlama oluğu → yönlendirilmiş dönüş ve bakımı yapılabilir montaj için tasarlanmıştır.
• Malzeme seçenekleri: C-Mn çeliği, yumuşak çelik, paslanmaz çelik ve belirtilen yerlerde FRP makara seçeneği → nihai malzeme proje gereksinimini takip etmelidir.
• Yüzey işlemi: Sa 2.5 kumlama + epoksi atölye astarı, cilalı, galvanizli veya özelleştirilmiş kaplama → nihai kaplama gemi boyama spesifikasyonuna uygun olmalıdır.

Ana Teknik Parametreler

Seçim ve Sorgulama Rehberi

Adım 1: CB/T 435-2005 Tip A gemi yanı yatay makaralı babasını onaylayın ve gemi çizimine göre 75 veya 89 nominal çapı seçin.

Adım 2: Halat yönlendirme düzenini onaylayın: gemi yanı kurulum konumu, dikey yön açısı değişimi ve eşleşen gemi yanı çift makaralı babası veya makaralı babası.

Adım 3: Malzeme ve makara seçeneğini onaylayın: C-Mn çeliği, yumuşak çelik, paslanmaz çelik veya proje tarafından gerekiyorsa FRP makara.

Adım 4: Yüzey işlemini onaylayın: Sa 2.5 kumlama + epoksi atölye astarı, galvanizli kaplama, cilalı paslanmaz çelik yüzey veya diğer kaplama sistemi.

Adım 5: Teklif öncesi denetim ve sertifika kapsamını onaylayın: üretici sertifikası, malzeme sertifikası, sınıf tanık denetimi veya proje gereksinimine göre sınıf sertifikası.

Adım 6: Miktarı, gemi tipini, kurulum çizimini veya fotoğrafını, teslimat yerini ve gerekli teslimat süresini sağlayın.

Yapı

Makara mili | Yatay makara | Yatak burcu | Yağlama oluğu | Ara parça | 120 mm yüksekliğinde yatak yuvası | Mil sabitleme için durdurma plakası | Kaynaklı baba destek yapısı | Projeye özel yüzey işlemi

Bağlama Tasarımı, Dönüş ve Mühendislik Avantajları

• Tip A gemi yanı düzenlemesi, bağlama halatının gemi yanı kılavuzu ile güverte bağlama ekipmanı arasında yön değiştirdiği yerlerde, özellikle gemi yanı çift makaralı babası veya makaralı babası ile birlikte kullanıldığında uygundur.
• Yatay makara, halatı dikey yönde yönlendirmeye yardımcı olur ve bağlama işlemi sırasında sabit çelik kenarlara doğrudan sürtünmeyi azaltır.
• Yatak burcu, esnek makara dönüşünü desteklemek ve servis sırasında bakım zorluğunu azaltmak için bir yağlama oluğu içerir.
• Durdurma plakası makara milini sabitler ve normal halat yönlendirme işlemi sırasında makara grubunu tasarlanan konumunda tutmaya yardımcı olur.
• 120 mm yüksekliğindeki yatak yuvası, makaralı babanın yapısıyla entegrasyon için tanımlanmış bir destek yüksekliği ve kaynaklı arayüz sağlar.
• Malzeme ve yüzey işlemi, gemi ortamına, korozyon gereksinimine, bakım planına ve müşteri spesifikasyonuna göre seçilebilir.
• Sağlanan parametre tablosunda herhangi bir SWL veya halat MBL belirtilmemiştir. Yük seçimi, gerektiğinde gemi bağlama düzenlemesi, halat verileri ve proje çizimi ile kontrol edilmelidir.

Özel Nitelikler

• Standart: CB/T 435-2005 → Tip A gemi yanı yatay makaralı babası seçimi ve ana boyut referansı için kullanılır.
• Tip: Tip A gemi yanı tipi → gemi yanına kurulum ve gemi yanı makaralı babası düzenlemeleri ile kullanım için uygundur.
• Nominal Çap: 75 / 89 mm → proje çizimine, makara çapına ve mevcut kurulum alanına göre seçilir.
• Makara Çapı: 76 / 89 mm → web sitesi çizimi ve teklif onayı için ana halat temas makarası boyutu.
• Malzeme: C-Mn çeliği / yumuşak çelik / paslanmaz çelik / FRP makara seçeneği → nihai seçim proje spesifikasyonu ile onaylanmalıdır.
• Yatak Tasarımı: yağlama oluklu yatak burcu → daha sorunsuz dönüş ve bakım erişimini destekler.
• Yatak Yuvası: 120 mm yüksekliğinde kaynaklı yatak yuvası → proje çizimi çevredeki yapıyı ve kurulum arayüzünü doğrulamalıdır.
• Sertifika Gereksinimi: proje gereksinimine göre talep üzerine mevcuttur → sınıf denetim kapsamı siparişten önce onaylanmalıdır.

Nasıl Çalışır

Bağlama halatı gemi yanı kılavuzuna yaklaşır → Halat yatay makaraya temas eder → Makara dönüşü halatı yönlendirir ve dikey yön açısını değiştirir → Yatak burcu ve yağlama oluğu esnek dönüşü destekler → Halat eşleşen gemi yanı makaralı babasına veya güverte bağlama ekipmanına doğru devam eder

Uygulamalar

Gemi yanı bağlama istasyonları | Gemi yanı makaralı babası düzenlemeleri | Çift makaralı baba eşleşen kullanım | Bağlama halatı dikey açı kılavuzu | Kargo gemileri | İş tekneleri | Yedek gemiler | Yeni inşa ve değişim projeleri

Sertifikalar ve Avantajlar

Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıflandırma topluluğu onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

Çizim ve Fotoğraflar

SSS

S1: CB/T 435 Tip A gemi yanı yatay makaralı babasının ana işlevi nedir?

C1: Gemi yanında bağlama halatını yönlendirmek ve dikey yönde halat yön açısını değiştirmeye yardımcı olmak için kullanılır. Genellikle gemi yanı makaralı babası veya çift makaralı baba düzenlemeleri ile birlikte kullanılır.

S2: Sağlanan makara çapı ürün SWL ile aynı mıdır?

C2: Hayır. Makara çapı ve ana boyutlar SWL değildir. Sağlanan veriler nominal çapı, makara çapını, mil çapını, uzunluğu ve ağırlığı içerir. Herhangi bir yük tabanı gemi bağlama hesaplaması, halat verileri, proje çizimi veya sınıf gereksiniminden doğrulanmalıdır.

S3: Tip A siparişi vermeden önce ne onaylanmalıdır?

C3: CB/T 435-2005 Tip A, 75 veya 89 nominal çapı, eşleşen gemi yanı babası / makaralı babası düzenlemesi, malzeme, yüzey işlemi, sertifika gereksinimi, miktar, kurulum çizimi, teslimat yeri ve teslimat süresini onaylayın.
