Ürüne Genel Bakış

CB 34-76 Tip B küpeşte cıvatalı döküm çelik bağlama takozu, bağlama halatlarını küpeşte alanı boyunca yönlendirmek ve bağlama işlemi sırasında halat ucunun yönünü kontrol etmek için kullanılan bir gemi bağlama tertibatıdır. Tip B tasarımı, küpeşteye cıvatalı montaj için düzenlenmiştir ve gemi yapısı ve cıvata düzenlemesinin standart boyutlara veya tersane çizimine uyması gereken yeni inşa, değiştirme ve onarım projeleri için uygundur.

Seçim sırasında döküm gövdesi, düzgün halat temas yarıçapı, yüzey bitirme, cıvata delikleri, küpeşte açıklığı ve çevredeki gemi yapısı birlikte kontrol edilmelidir. Halat aşınmasını azaltmak için halat temas yüzeyi pürüzsüz olmalıdır. Takoz gövdesi ve gemi yapısı etrafındaki 50 mm'lik temas alanı, montajı, oturma kalitesini veya bağlantı elemanının sıkılmasını etkileyebilecek döküm veya yüzey kusurlarından arındırılmış olmalıdır.

Hızlı Özellikler

• Standart: CB 34-76 → Tip A, Tip B, Tip C ve Tip D'yi kapsayan deniz bağlama takozu standardı.
• Tip: B Tipi cıvatalı tip → standart tabloya ve proje çizimine göre perçin veya cıvatalarla küpeşte montajı için tasarlanmıştır.
• Uygulanabilir halat aralığı: kablo çapı 18,6–43,5 mm, keten çevresi 160–325 mm, naylon kablo çapı 35–90 mm → halat boyutunun takoz açıklığı ve halat temas yarıçapıyla eşleşmesine yardımcı olur.
• Ana boyutlar: L 200–480 mm, L1 300–685 mm, L2 400–870 mm → küpeşte açıklığı ve kurulum alanına uyum sağlamak için çekirdek uzunluğu boyutları.
• Siperlik açıklığı boyutları: L3 310–705 mm, B3 240–545 mm → tersane açılış hazırlığı ve değiştirme çalışmaları için önemlidir.
• Cıvatalar veya perçinler: çap 12–24 mm, miktar 12 veya 16 → nihai bağlantı elemanı spesifikasyonu, kap çizimi ve sınıf veya tersane gereklilikleri ile onaylanmalıdır.
• Ağırlık aralığı: 22,6–205 kg → teklif verme, taşıma, paketleme ve teslimat planlaması için kullanışlıdır.
• Malzeme seçenekleri: döküm C-Mn çelik, dökme demir, dökme paslanmaz çelik veya buzkıran projeleri için özel çelik → nihai malzeme kalitesi sipariş spesifikasyonuna göre onaylanacaktır.

Ana Teknik Parametreler

Seçim ve Sorgulama Kılavuzu

Adım 1: Standardı ve tipi onaylayın → CB 34-76 Tip B, küpeşte cıvatalı bağlama takozu.

Adım 2: Halat boyutunu onaylayın → geminin bağlama düzenine göre maksimum kablo çapı, keten çevresi veya naylon kablo çapı.

Adım 3: Montaj eşleşmesi için ana boyutları → L, L1, L2, B, B1, B2 ve küpeşte açıklığı boyutları L3 × B3'ü onaylayın.

Adım 4: Sabitleme düzenini onaylayın → cıvata veya perçin çapı, miktarı, delik uyumu ve mevcut küpeşte açıklığının yeni inşa için mi yoksa değiştirme için mi olduğu.

Adım 5: Malzemeyi ve döküm işlemini onaylayın → C-Mn çeliği, dökme demir, dökme paslanmaz çelik veya özel çelik dökümü; sipariş miktarına ve proje ihtiyacına göre ahşap desen veya kayıp köpük işlemi tartışılabilir.

Adım 6: Yüzey işlemini ve dokümantasyonu onaylayın → Sa2.5 kumlama, epoksi ön imalat astarı, taşlanmış paslanmaz çelik yüzey bitirme veya özel kaplama; Proje ihtiyacına göre sertifika ve denetim kapsamı.

Yapı

• Döküm gövdesi | Pürüzsüz zemin halat temas yarıçapı | Siper açma | Cıvata veya perçin delikleri | Oturma yüzeyi | Yüzey işleme
• Döküm, Montaj ve Mühendislik Avantajları
• B Tipi yapı, cıvatalı küpeşte montajı için tasarlanmıştır, dolayısıyla sipariş onayından önce açıklık boyutu, cıvata deliği düzeni ve oturma yüzeyi tersane çizimiyle kontrol edilmelidir.
• Halat temas yarıçapı, bağlama halatının yönlendirilmesi sırasında halat aşınmasını azaltmak için düzgün bir şekilde taşlanmalıdır.
• Sipariş miktarına, yüzey ihtiyacına ve proje takvimine göre ahşap desenli veya kayıp köpük döküm prosesi seçilebilir.
• Döküm gövdesi ve gemi yapısı etrafındaki 50 mm'lik temas alanı, uyumu, oturma kalitesini veya bağlantı elemanının sıkılmasını etkileyebilecek yüzey kusurlarından kaçınmak için kontrol edilmelidir.
• Proje incelemesi, tersane onayı veya özel gemi uygulaması için gerektiğinde sonlu eleman mukavemeti hesaplaması ve yapısal optimizasyon düzenlenebilir.
• Malzeme, yüzey işlemi ve dokümantasyon kapsamı, kap tipine, montaj konumuna ve sınıflandırma gereksinimine göre onaylanmalıdır.

Özel Özellikler

• Ürün Tipi: B Tipi küpeşte cıvatalı bağlama takozu → cıvatalı veya perçinli kurulum düzenlemesine sahip döküm gövde.
• Standart: CB 34-76 → projede CB deniz bağlama takozları belirtildiğinde uygundur.
• Kurulum: Küpeşte cıvatalı montaj → Standart ve avlu çizimine göre takozun küpeşte açıklığına sabitlendiği yerde kullanılır.
• Halat Temas Yüzeyi: Zemin pürüzsüz yarıçapı → halat sürtünmesini ve yerel aşınmayı azaltmaya yardımcı olur.
• Döküm Prosesi: Ahşap desen veya kayıp köpük prosesi → miktar, ebat ve yüzey ihtiyacına göre seçilir.
• Mühendislik Kontrolü: Gerektiğinde FEA incelemesi yapılabilir → projeye özel koşullar altında mukavemet doğrulaması veya optimizasyon için kullanılır.

Nasıl Çalışır?

Bağlama halatı küpeşte açıklığına yaklaşır → zemindeki pürüzsüz takoz yüzeyi halatı yönlendirir → halat yönü takoz açıklığı yoluyla kontrol edilir → yük, döküm gövdesi, bağlantı elemanları ve güçlendirilmiş küpeşte yapısı aracılığıyla aktarılır.

Uygulamalar

Kargo gemileri | Toplu taşıyıcılar | Tankerler | Çalışma Gemileri | Mavnalar | Römorkörler | Gemi inşa projeleri | Gemi onarımı ve değişimi | Bulwark bağlama istasyonları

Sertifikalar ve Avantajlar

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.

Proje ihtiyacına göre ve klas onay kapsamına tabi olarak klas belgesi, malzeme belgesi, muayene kaydı ve kaplama belgeleri mevcuttur.

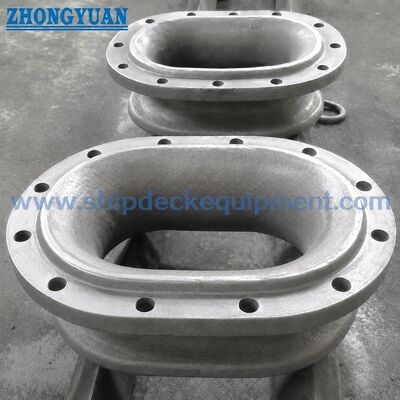

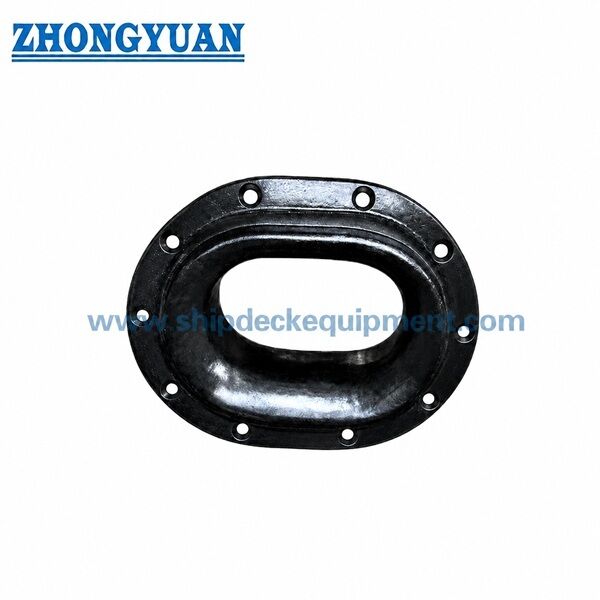

Çizim ve Fotoğraflar

SSS

Soru 1: CB 34-76 Tip B kaynaklı mı yoksa cıvatalı bir bağlama takozu mu?

Tip B, küpeşte montajı için cıvatalı bir tiptir. Üretim öncesinde kap çizimi ile cıvata veya perçin çapı, miktarı ve delik düzeni kontrol edilmelidir.

Soru 2: İpin temas ettiği yüzeyin neden pürüzsüz olması gerekiyor?

Bağlama ve bağlama işlemi sırasında bağlama halatı takozun içinden geçer. Zeminin pürüzsüz yarıçapı sürtünmeyi ve yerel halat aşınmasını azaltmaya yardımcı olur.

S3: Teklif için hangi bilgiler gereklidir?

Lütfen standart ve tipi, halat boyutunu, gerekli boyutları veya çizimi, malzemeyi, yüzey işlemini, bağlantı elemanı gerekliliğini, miktarını, sertifika gerekliliğini, teslimat yerini ve gerekli teslimat süresini belirtin.
