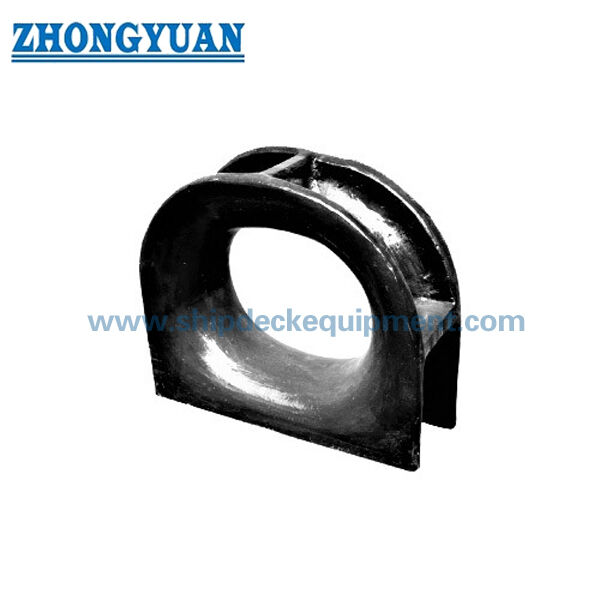

Güverte Üstü Kapalı Demirleme Takozu | Gemi Bağlama için Dökme Çelik Halat Kılavuzu (JIS F 2005)
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Malzemeler: | Döküm C-Mn Çelik, Döküm Paslanmaz Çelik, ayrıca buz kırıcı için özel çelik de tedarik edebilir | Teknik standart: | JIS F2005-1975 |
|---|---|---|---|
| Ağırlık: | 3,7 ila 232 kg | Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS | ||
| Vurgulamak: | JIS F 2005-1975 kapalı takozlu gemi,döküm çelik kapalı takozlu gemi,OEM kapalı deniz takozu |
||
Ürün Açıklaması
Güverte Üstü Kapalı Demirleme Takozu | Gemi Bağlama için Dökme Çelik Halat Kılavuzu (JIS F 2005)
Ürüne Genel Bakış
JIS F 2005 güverteye monte kapalı bağlama takozu, gemi bağlama güvertelerinde kullanılan bir dökme çelik halat kılavuzudur. Tel halatı, manila halatını veya diğer özel bağlama halatını kapalı bir oval açıklıktan yönlendirmek için güverte yapısına kaynak yapılır, yanaşma, kaydırma ve liman bağlama işlemleri sırasında halat yolunun kontrol edilmesine ve keskin yerel temasın azaltılmasına yardımcı olur.
Bu sayfa, 100'den 500'e kadar sağlanan JIS F 2005-1975 kapalı takoz boyutlarını kapsar. Seçim, nominal boyut, uygulanabilir halat çapı, genel döşeme düzenlemesi, kaynak bağlantısı, döşeme takviyesi, yüzey işlemi ve sertifika gerekliliğine göre kontrol edilmelidir. Güverteye monte kaynaklı bir takozdur.
Hızlı Özellikler
• Ürün tipi: Güverteye monte kapalı bağlama takozu → gemi bağlama güvertesi düzenlemeleri için kapalı halat geçişi.
• Standart: JIS F 2005-1975 → çizim formu, nominal boyut, ana boyutlar ve hesaplanan kütle için referans.
• Nominal boyut aralığı: 100 ila 500 → sağlanan tabloda küçükten büyüğe güverte bağlama takozu uygulamalarını kapsar.
• Malzeme seçenekleri: Dökme C-Mn çelik, dökme paslanmaz çelik veya buzkıran projeleri için özel çelik → malzeme seçimi, geminin teknik özelliklerine ve onay kapsamına uygun olmalıdır.
• Sağlanan tabloda hesaplanan kütle: 8,7 ila 232 kg → taşıma, paketleme, nakliye tahmini ve kurulum planlaması için kullanışlıdır.
• Yüzey işleme: Standart referans olarak Sa 2,5 raspa + tek kat epoksi ön imalat astarı → cilalı paslanmaz çelik, siyah boya veya belirtildiğinde özelleştirilmiş kaplama tartışılabilir.
• Montaj formu: Güverte kaynaklı yapı → Güverte takviyesi, kaynak detayı, halat geçiş açısı ve tersane montaj durumu üretimden önce teyit edilmelidir.
• Üretim odağı: döküm sağlamlığı, ahşap desen veya kayıp köpük proses kontrolü, pürüzsüz halat temas yüzeyi, 50 mm kaynak bitişik kalite kontrolü ve isteğe bağlı FEA incelemesi.
Ana Teknik Parametreler
JIS F 2005 güverteye monte kapalı takoz için ana web sayfası seçim verileri. Aksi belirtilmedikçe boyutlar mm cinsindendir. Ayrıntılı standart boyutlar Arka Uç Referansı bölümüne yerleştirilmiştir.
|
Nominal Boyut |
Çizim Grup |
Etraflı Uzunluk |
B | H1 | T / T1 |
Hesaplanmış Kütle (kg) |
Referans Halatı Çap |
| 100 | 100–200 | L2 = 170 | 60 | 141 | 12 / 10 | 8.7 | Tel 14 / Manila 24 / Naylon 18 |
| 150 | 100–200 | L2 = 250 | 90 | 205 | 16 / 12 | 10.5 | Tel 16 / Manila 30 / Naylon 22 |
| 200 | 100–200 | L2 = 348 | 120 | 280 | 20 / 16 | 24 | Tel 18 / Manila 40 / Naylon 28 |
| 250 | 250–500 | L4 = 434 | 160 | 372 | 24 / 20 | 48 | Tel 20 (6×12) / Manila 50 |
| 300 | 250–500 | L4 = 528 | 200 | 464 | 28 / 22 | 83 | Tel 22,4 (6×12) / Manila 60 |
| 350 | 250–500 | L4 = 600 | 220 | 485 | 30 / 22 | 103 | Tel 24 (6×24) / Manila 70 |
| 400 | 250–500 | L4 = 672 | 240 | 506 | 30 / 22 | 136 | Tel 26 (6×24) / Manila 80 |
| 450 | 250–500 | L4 = 746 | 260 | 528 | 36 / 28 | 184 | Tel 30 (6×24) / Manila 85 |
| 500 | 250–500 | L4 = 820 | 280 | 550 | 40 / 30 | 232 | Tel 35,5 (6×24) / Manila 90 |
Not: Referans halat çapı yalnızca ilk seçim içindir. Nihai seçim, gemi bağlama düzenine, halat geçiş açısına, güverte takviyesine, sınıf gerekliliğine ve proje çizimine göre kontrol edilmelidir.
Seçim ve Sorgulama Kılavuzu
Adım 1: JIS F 2005-1975 kapalı takozunu ve gerekli nominal boyutun 100 / 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 olduğunu doğrulayın.
Adım 2: Gemi spesifikasyonu gerektiriyorsa tel halat yapısı, manila halat veya naylon halat gibi halat tipini ve çapını doğrulayın.
Adım 3: Döşeme kurulum konumunu, kullanılabilir döşeme alanını, halat yönlendirme yönünü, kaynak bağlantısını ve döşeme takviyesi çizimini onaylayın.
Adım 4: Malzeme gereksinimini doğrulayın: C-Mn çelik döküm, paslanmaz çelik döküm veya varsa buz kırıcı servisi için özel çelik.
Adım 5: Yüzey işlemini onaylayın: Sa 2,5 kumlama + epoksi ön imalat astarı, cilalı paslanmaz çelik, galvanizleme, siyah boya veya proje kaplama sistemi.
Adım 6: Teklif vermeden önce sertifika kapsamını onaylayın: proje gereksinimine göre üretici sertifikası, malzeme sertifikası, sınıf sertifikası veya tanık denetimi.
Adım 7: Miktarı, teslimat yerini, gerekli teslimat süresini, kurulum çizimini ve varsa referans fotoğraflarını sağlayın.
Yapı
Kapalı çelik döküm gövde | Oval ip açıklığı | Pürüzsüz halat temas yarıçapları | Güverte kaynaklı taban | Kaynağa bitişik döküm kontrol alanı | Drenaj deliği düzeni | Ön imalat astarı veya belirtilen yüzey işlemi
Döküm, Kaynak ve Mühendislik Avantajları
• Kapalı açıklık, bağlama halatının güvertede tanımlanmış bir halat yolu içerisinde tutulmasına yardımcı olur ve açık kılavuz yapılarıyla karşılaştırıldığında halat kaçma riskini azaltır.
• Halatla temas eden alanlar, keskin yerel teması azaltmak ve bağlama işlemi sırasında tel halat, manila halat veya belirtilen sentetik halatın korunmasına yardımcı olmak için dökümden sonra kaplanır, zeminlenir ve düzleştirilir.
• Döküm üretiminde ebat, miktar ve boyut ihtiyacına göre ahşap desen veya kayıp köpük prosesi kullanılabilmektedir. Yüzey kalitesini veya toleransı etkilediğinde proses seçimi üretimden önce onaylanmalıdır.
• Gemi yapısı kaynak bölgesinin 50 mm içindeki döküm gövde alanı, tersane kaynak kalitesini etkileyebilecek döküm belirtilerini önlemek için kontrol edilir.
• Güverte kaynaklı kurulum, kaynak uzunluğunun, kaynak ayağının, çevredeki döşeme takviyesinin ve kurulumdan sonra kaplama onarımının onaylanmasını gerektirir. Takoz gövdesi, güverte yapısal hesaplamasının yerini almaz.
• Halat yükü esası, yük yönü, kaynak geometrisi ve tabliye takviye detayları proje tarafından sağlandığında FEA mukavemet hesaplaması ve yerel yapı incelemesi yapılabilir.
• Sipariş ihtiyacına ve onay prosedürüne göre görsel muayene, boyutsal kontrol, malzeme izlenebilirliği, NDT veya sınıf şahitliği düzenlenebilir.
Özel Özellikler
Standart: JIS F 2005-1975 → kap çiziminde JIS kapalı takoz boyutları belirtildiğinde uygundur.
Montaj Tipi: Güverteye monte kaynaklı yapı → küpeşte borusu açıklıkları yerine güverte halatı kılavuz pozisyonlarını bağlamak için seçilmiştir.
Nominal Boyut: 100 ila 500 → halat çapına, güverte alanına, çizim grubuna ve bağlama düzenine göre seçim yapın.
Malzeme: Dökme C-Mn çelik / dökme paslanmaz çelik / özel çelik → nihai malzeme, proje spesifikasyonuna ve sertifika gereksinimlerine uygun olmalıdır.
Döküm Prosesi: Ahşap desen veya kayıp köpük → üretim miktarına, boyut gereksinimine ve yüzey kontrol gereksinimine göre seçilir.
Halat Temas Yüzeyi: Pürüzsüz zemin yarıçapı → keskin temasın azaltılmasına yardımcı olur ve halatın servis ömrünü destekler.
Kaynak Bölgesi Kontrolü: Gemi yapısı kaynak alanının çevresinde 50 mm → kaynak arayüzü yakınındaki zararlı döküm belirtilerini azaltmak için kontrol edilir.
Mühendislik İncelemesi: Gerektiğinde FEA hesaplaması yapılabilir → onaylanmış yük yönüne, halat verilerine, kaynak geometrisine ve döşeme takviyesine dayalıdır.
Yüzey İşlemi: Standart referans olarak Sa 2,5 raspa + epoksi ön imalat astarı → son kaplama normalde kap boyama spesifikasyonuna göre tamamlanır.
Sertifika Gereksinimi: Proje ihtiyacına göre mevcuttur → Fiyat teklifinden önce sınıf sertifikası veya tanık muayenesi onaylanmalıdır.
Nasıl Çalışır?
Bağlama halatı güverte takozuna yaklaşır → Halat kapalı oval açıklıktan geçer → Pürüzsüz dökme çelik temas yarıçapı halat yönünü yönlendirir → Yerel temas kuvveti kaynaklı taban üzerinden güverte yapısına aktarılır → Kaynak denetimi ve kaplama onarımı kurulumdan sonra tamamlanır
Uygulamalar
Kargo gemileri | Tankerler | Toplu taşıyıcılar | Römorkörler | Çalışma Gemileri | Mavnalar | Gemi bağlama güverteleri | Yeni inşa projeleri | Mevcut JIS kapalı takozlarının değiştirilmesi
Sertifikalar ve Avantajlar
Sertifikalar proje ihtiyacına, muayene kapsamına, malzeme izlenebilirliğine ve klas onay prosedürüne göre düzenlenebilmektedir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.

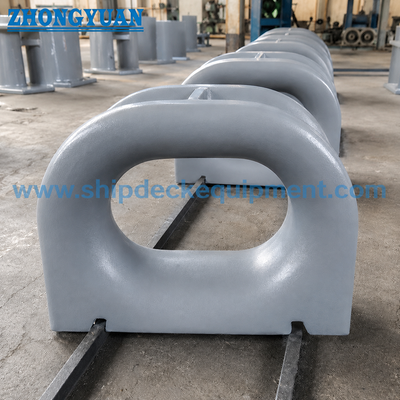

Çizim ve Fotoğraflar
SSS
S1: Doğru JIS F 2005 kapalı takoz boyutu nasıl seçilmelidir?
A1: Gemi çizimine, halat tipine ve çapına, mevcut güverte alanına, halat bağlantı yönüne ve kurulum takviyesine göre nominal boyutu seçin. Referans halat tablosu ilk seçim içindir ve gerçek bağlama düzenine göre kontrol edilmelidir.
S2: Bu ürün güverteye mi yoksa küpeşteye mi monte edildi?
Cevap2: Bu sayfa güverteye monte kaynaklı JIS F 2005 kapalı takozu içindir. Projenin küpeşteye monteli bir bağlama borusuna veya küpeşte takozuna ihtiyacı varsa standart, çizim ve montaj yapısı ayrıca onaylanmalıdır.
S3: Dökme çelik kapalı takozlar için hangi üretim detayları önemlidir?
Cevap 3: Önemli noktalar arasında döküm sağlamlığı, düzgün halat teması, drenaj deliği temizliği, boyut kontrolü, kaynak bölgesine 50 mm mesafede kaynak komşusu kalite kontrolü ve projenin gerektirdiği sertifika veya muayene kapsamı yer alır.
