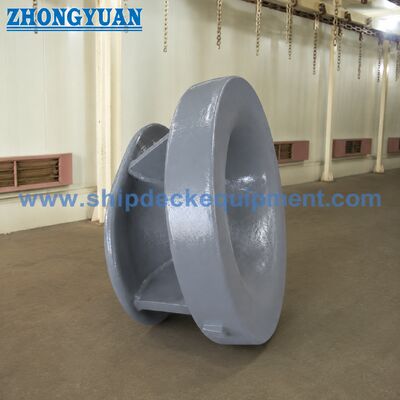

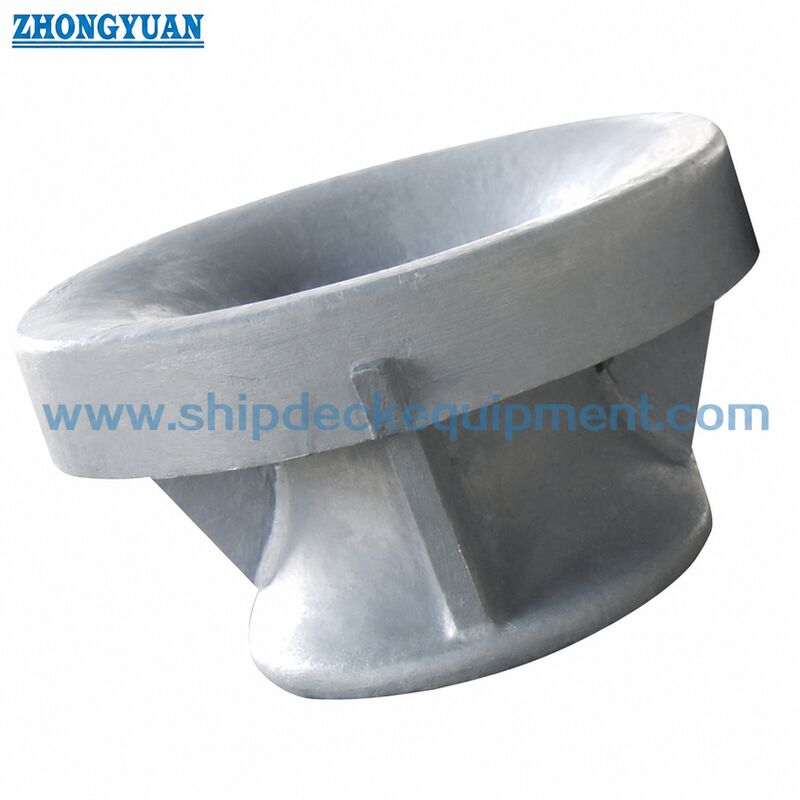

Gemi demirlemesi için dökme çelik kaleye monte edilmiş Panama çakması JIS F 2017 BC Tipi

Gemi demirlemesi için dökme çelik kaleye monte edilmiş Panama çakması JIS F 2017 BC Tipi

Ürün Genel Görünümü

JIS F 2017 Tip BC Panama çakması, demir iplerini gemi kenarındaki demir istasyonları üzerinden yönlendirmek için kullanılan dökme çelik bir demir çakmasıdır.Çak gövdesinin yuvarlak bir ip temas açısı sağladığı ve proje çiziminde gösterilen kaynaklı bağlantı yoluyla demirleme yükünü güçlendirilmiş gemi yapısına aktardığı.

Tip BC, proje için BP çelik plaka yapımı versiyon yerine dökme çelik bir panama çubuğu belirtilirken seçilmelidir.Önemli noktalar nominal boyutlardır., halat yolu, tasarım yükü veya referans SWL gereksinimi, malzeme, kaplama sistemi, duvar güçlendirme, kaynak ayrıntıları ve gerekli sertifika kapsamı.

Hızlı Özellikler

• Standart: JIS F 2017-1982 → gemi Panama çakmaları ve boyut kontrolü için standart referans.

• Tipi: BC → dökme çelik kaleye monte edilmiş tip, Tip BP çelik levha yapımı yapıdan farklıdır.

• İsimli boyut aralığı: 310 / 360 / 400 / 450 / 500 → demirleme düzenine, ip ipine ve gemi çizimine göre seçilir.

• Referans yükü bilgileri: sağlanan ürün verilerinde gösterilen 30100T → nihai SWL veya tasarım demirleme yükü proje çizimi, demirleme hesaplaması ve sınıf gereksinimleri ile doğrulanmalıdır.

• Ana boyutlar: L310 500 mm, L2 731 940 mm, H2 684 700 mm → ağ çizimi ve kurulum alanı incelemesi için temel boyutlar.

• Yaklaşık ağırlık: 276-422 kg → montaj sırasında taşıma, paketleme, yük tahmini ve tersanede kaldırma düzenlemesi için kullanışlıdır.

• Malzeme seçenekleri: dökme C-Mn çelik veya dökme paslanmaz çelik → nihai sınıf ve izlenebilirlik proje spesifikasyonu tarafından doğrulanmalıdır.

• Yüzey işleme: Sa2.5'e kadar kum püskürtme + ortak hazırlık olarak epoksi dükkanı başlangıcı → proje gereksinimlerine göre nihai kaplama sistemi ve rengi.

Ana teknik parametreler

Seçim ve Soruşturma Rehberi

• Adım 1: Standart ve türü onaylayın → JIS F 2017 Tip BC, dökme çelik, kaleye monte edilmiş. Tip BP üretilmiş çelik plaka çakma veya güverteye monte edilmiş tiplerle karıştırmayın.

• 2. Adım: nominal boyutu ve ip yolunu onaylayın → gemi demirleme düzenine, hattın öncülük açısına ve mevcut kale alanına göre 310, 360, 400, 450 veya 500 seçin.

• Adım 3: Yük temelini onaylayın → SWL, tasarım demirleme yükü, ip MBL veya sınıf onaylı demirleme hesaplaması sağlayın; onaylanmadan ip kırma yükünü ürün SWL olarak ele almayın.

• Adım 4: Malzeme ve kaplama → dökme çelik sınıfını, gerekirse paslanmaz seçeneği, korozyon koruma sistemi, primer / üst kaplama rengini ve denetim gereksinimini doğrulayın.

• Adım 5: Kurulum bilgilerini onaylayın → kale yapısı, takviye, kaynak alanı, kurulum çizimi ve herhangi bir tersanenin onay gereksinimi.

• Adım 6: Sipariş ayrıntılarını → miktarı, gemi türünü, sınıflandırma topluluğu gereksinimini, teslimat yerini, gerekli teslimat süresini, ambalaj gereksinimini ve mevcutsa çizim veya fotoğrafı onaylayın.

Yapı

Atık çelik korpus. Yuvarlak ip bağlantı açısı. Saldırılmış bağlantı alanı. Güçlendirilmiş gemi yapısı arayüzü. Yüzey işleme ve denetim alanları.

Atma, kaynak ve mühendislik avantajları

• Entegre dökme çelik gövde, demir iplerini kale açısından yönlendirmek için sürekli yuvarlak bir ip temas yüzeyi oluşturmaya yardımcı olur.

• Tip BP üretilmiş yapıyla karşılaştırıldığında, Tip BC döküm bütünlüğüne, ip teması pürüzsüzlüğüne ve döküm yüzeyi incelemesine daha fazla odaklanır.

• Yuvarlak temas geometri, demir hattı çakma yoluyla yönünü değiştirdiğinde lokal ip aşınmasını azaltmaya yardımcı olur.

• Saldırma alanı, koruma bağlantısı yakınında dikkatlice kontrol edilmelidir; gövdeye veya koruma kaynak alanına yakın 50 mm aralığında, kaynak kalitesini etkileyen kusurlar bulunmamalıdır.

• Ahşap kalıp dökme veya kayıp köpük dökme, son mühendislik onayına tabi olarak, boyut, miktar ve dökme düzenine göre seçilebilir.

• Sınırlı eleman incelemesi veya projede özel güç kontrolü, tersanenin, tasarımcının veya sınıflandırma topluluğunun talebi üzerine düzenlenebilir.

• Kaplama hazırlığı deniz ortamına, sahibinin özelliklerine ve denetim kapsamına göre ayarlanabilir.

Özel Özellikler

• Ürün Standartı: JIS F 2017-1982 → gemilerde kullanılan Panama çukurları için boyut ve yapısal referans.

• Tip: BC → gemi demirleme ipi rehberliği için dökme çelik kaleye monte edilmiş çak.

• Tip BP'den farklılık: çelik levha yapımı gövde yerine dökme çelik gövde → seçim, belirtilen proje türüne göre yapılmalıdır.

• Kurulum konumu: Kalkan → gemi kenarında demirleme ip geçidi ve güçlendirilmiş yapıya kaynaklı bağlantı için tasarlanmıştır.

• Malzeme seçeneği: döküm C-Mn çelik / döküm paslanmaz çelik → dayanıklılık, korozyon direnci ve proje özelliklerine göre seçilir.

• Kaplama seçeneği: Sa2.5 + epoksi dükkanı başlangıç veya proje kaplama sistemi → üretimden önce onaylanacak nihai boya sistemi.

• Sertifika seçeneği: Yaratıcı Test Sertifikası veya sınıflandırma sertifikası → proje gereksinimlerine göre ve sınıf onay alanına bağlı olarak kullanılabilir.

Nasıl Çalışır?

Mooring rope enters the bulwark Panama chock → rounded cast steel contact surface guides the rope → rope wear is reduced by smooth contact geometry → mooring load passes through the cast chock body → welded connection transfers the load into the reinforced bulwark structure.

Başvurular

Toplu taşıyıcılar. Tankerler. Konteyner gemileri. Genel kargo gemileri. Offshore hizmet gemileri. İş tekneleri. Gemi onarım ve değiştirme projeleri. Panama Kanalı demirleme düzenlemeleri.

Sertifikalar ve Avantajlar

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

Sınıflandırma sertifikası, malzeme sertifikası, denetim kaydı ve kaplama belgeleri proje gereksinimlerine, malzeme izlenebilirliğine göre düzenlenebilir.denetim kapsamı ve sınıflandırma topluluğunun onayıSertifika kapsamı, tekliften önce onaylanmalıdır.

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: JIS F 2017 Tip BC ve Tip BP Panama çakması arasındaki temel fark nedir?

Tip BC, dökme çelik kaleye monte edilmiş bir Panama çubuğudur. Tip BP, çelik plaka yapımı kaleye monte edilmiş bir Panama çubuğudur.Farklı inşaat yöntemlerine sahiptirler ve gemi çiziminde belirli bir JIS F 2017 tipi belirtildiğinde karıştırılmamalıdırlar..

S2: BC Tipi çakmak sınıflandırma sertifikası ile birlikte verilebilir mi?

Evet. Bir sınıflandırma sertifikası veya yapımcı test sertifikası proje gereksinimlerine göre düzenlenebilir.Kesin kapsamı, malzeme izlenebilirliğini etkilediği için fiyatlandırmadan önce onaylanmalıdır., denetim, test, teslim süresi ve maliyeti.

S3: Sipariş vermeden önce ne doğrulanmalıdır?

Lütfen JIS F 2017 Tip BC, nominal boyut, SWL veya tasarım demirleme yükü, malzeme kalitesi, yüzey işlemi, miktar, kale kurulum çizimi, sınıflandırma topluluğu gereksinimini onaylayın.teslimat yeri ve gerekli teslimat süresi.
