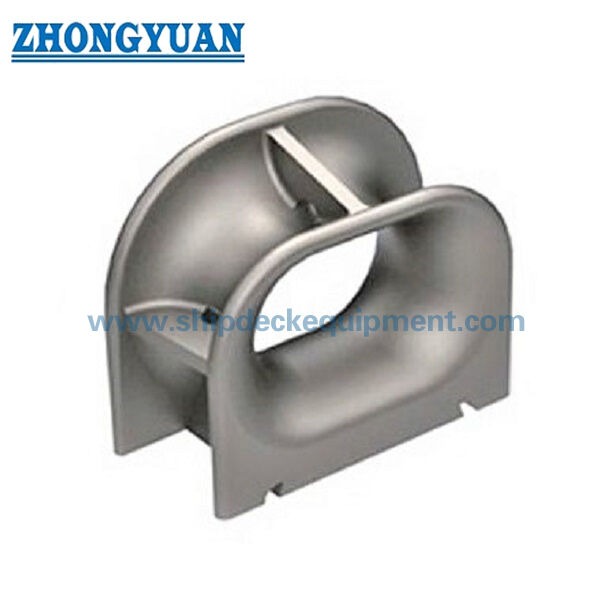

Güverteye monte edilmiş çelik levha yapımı Panama Çok JIS F 2017 Tip AP Gemi demirleme için

Güverte Üstü Çelik Levha Fabrikasyon Panama Takozu | JIS F 2017 Gemi Bağlama için Tip AP

Ürüne Genel Bakış

JIS F 2017 Tip AP güverteye monte Panama takozu, bağlama halatının tanımlanmış bir kapalı geçişe ve pürüzsüz halat temas yüzeyine ihtiyaç duyduğu gemi güvertelerinde kullanılan, çelik levhadan üretilmiş bir bağlama halatı kılavuzudur. Güverte yapısına kaynaklanır ve normalde gemi bağlama düzeni, halat ilerleme açısı, güverte takviyesi, kaplama sistemi ve muayene gereklilikleri ile birlikte seçilir.

JIS F 2017 Tip AP, gemi bağlama güvertesi düzenlemeleri için 310 ve 360 ​​olmak üzere iki nominal boyutta sunulan, güverteye monte çelik levhadan üretilmiş bir Panama takozudur. Döküm konfigürasyonlarıyla karşılaştırıldığında, çelik levhadan üretilmiş tip kontrollü şekillendirme, fikstür destekli imalat, kaynaklı bağlantı kalitesi ve geometri tekrarlanabilirliğine odaklanır. Nihai malzeme kalitesi, kaynak prosedürü, döşeme takviyesi ve sertifika kapsamı proje spesifikasyonuna göre onaylanmalıdır.

Hızlı Özellikler

• Ürün tipi: Güverteye monte çelik levhadan imal edilmiş Panama takozu → gemi bağlama düzenlemeleri için kapalı güverte halat geçişi.

• Standart ve tip: JIS F 2017-1982 Tip AP → Tip AP tanımı, ana boyutlar ve nominal boyut seçimi için referans.

• Nominal boyut aralığı: yalnızca 310 ve 360 ​​→ kap çiziminde AP çelik levhadan imal edilmiş güverteye monte düzenlemenin belirtildiği durumlarda uygundur.

• Sağlanan ana boyutlar: L, L1, L2, L3 ve L4 → web sayfası çizimi, döşeme düzeni kontrolü ve teklif onayı için temel boyutlar.

• Hesaplanan ağırlık: 190 kg ve 207 kg → taşıma, paketleme, kurulum sırasında kaldırma düzenlemesi ve nakliye tahmini için kullanışlıdır.

• Montaj şekli: Güverte kaynaklı yapı → Güverte takviyesi, kaynak detayı ve halat geçiş açısı üretimden önce kontrol edilmelidir.

• Üretim odağı: çelik levha şekillendirme, fabrikasyon kalıp / mastar kontrolü, pürüzsüz halat temas yüzeyi, kaynaklı montaj doğruluğu ve isteğe bağlı FEA incelemesi.

• Yüzey işleme: Referans olarak Sa 2,5 raspa + tek kat epoksi ön imalat astarı → belirtildiğinde son kaplama veya cilalı paslanmaz çelik yüzey tartışılabilir.

Ana Teknik Parametreler

JIS F 2017 Tip AP güverteye monte çelik plakadan üretilmiş Panama takozunun ana web sayfası boyutları. Aksi belirtilmedikçe boyutlar mm cinsindendir.

Seçim ve Sorgulama Kılavuzu

Adım 1: JIS F 2017 Tip AP güverteye monte çelik levhadan üretilmiş Panama takozunu ve gemi çizimine göre nominal boyutun 310 veya 360 olduğunu onaylayın.

Adım 2: Bağlama halatının yönünü, güverte düzenlemesini ve takozun yeni inşa için mi yoksa değiştirme için mi kullanıldığını doğrulayın.

Adım 3: Güverte kaynak arayüzünü, güverte takviyesini, mevcut kurulum alanını ve tersane kurulum gerekliliklerini doğrulayın.

Adım 4: Malzeme gereksinimini onaylayın: çelik levha kalitesi, paslanmaz çelik seçeneği veya varsa özel çelik gereksinimi.

Adım 5: Yüzey işlemini onaylayın: ön imalat astarı, son kaplama gereksinimi, galvanizli / boyalı yüzey veya belirtildiğinde cilalı paslanmaz çelik yüzey.

Adım 6: Teklif vermeden önce sertifika kapsamını onaylayın: üretici sertifikası, malzeme sertifikası, sınıf sertifikası, tanık denetimi veya diğer proje gereksinimleri.

Adım 7: Miktarı, teslimat yerini, gerekli teslimat süresini, kurulum çizimini ve varsa referans fotoğraflarını sağlayın.

Yapı

Çelik levhadan üretilmiş gövde | Kapalı Panama halatı açılışı | Pürüzsüz halat temas yüzeyi | Güverte kaynaklı taban | Kalıp oluşturma / mastar kontrollü geometri | Kaynaklı montaj arayüzü | Ön imalat astarı veya belirtilen yüzey işlemi

İmalat, Kaynak ve Mühendislik Avantajları

• Çelik levhadan imal edilmiş yapı, kap çiziminde döküm tipi yerine JIS F 2017 Tip AP'nin belirtildiği kontrollü şekillendirme ve kaynaklı montaj için uygundur.

• Üretim kalıbı ve mastar kontrolü, iki AP nominal boyutu için açılma formunun, taban uzunluğunun ve tekrarlanan boyutsal tutarlılığın korunmasına yardımcı olur.

• Halatla temas eden yüzeyler, keskin yerel teması azaltmak ve bağlama halatlarının korunmasına yardımcı olmak için imalattan sonra giydirilmeli, taşlanmalı ve düzleştirilmelidir.

• Güverte kaynaklı taban, takozun yerel halat temas kuvvetini güverte yapısına aktarmasına olanak tanır; güverte takviyesi ve kaynak detayı tersane veya tasarım ofisi tarafından kontrol edilmelidir.

• Tersane kaynak ve muayene kabulünü etkileyebilecek kusurları azaltmak için güverte bağlantı alanı çevresindeki kaynak hazırlığı kontrol edilmelidir.

• Açıklık, plaka geçişleri ve kaynaklı taban alanı etrafındaki gerilim dağılımını incelemek gerektiğinde FEA tabanlı mukavemet hesaplaması ve optimizasyonu kullanılabilir.

• İki boyut aralığı, gemi çiziminin AP tipini ve ana güverte düzenini zaten sabitlediği projelerde seçimi kolaylaştırır.

Özel Özellikler

• Standart: JIS F 2017-1982 → tersane veya gemi sahibinin spesifikasyonu JIS Type AP Panama takozu boyutlarını gerektirdiğinde kullanın.

• Tip: AP → Panama takoz uygulamaları için güverteye monte çelik plakadan üretilmiş konfigürasyon.

• Nominal Boyut: 310 / 360 → gemi bağlama düzenine ve proje çizimine göre seçin.

• İnşaat: Çelik levhadan imal edilmiş gövde → şekillendirme kalıbı / mastar kontrolü ve kaynaklı montaj kalitesi önemli üretim noktalarıdır.

• Malzeme: Onaylanacak çelik levha kalitesi → C-Mn çelik, paslanmaz çelik veya özel çelik gereksinimi, teklif vermeden önce onaylanmalıdır.

• Montaj: Güverte kaynaklı → Güverte takviyesi, kaynak detayı ve yerel montaj durumu çizimle doğrulanmalıdır.

• Yüzey İşlemi: Referans olarak Sa 2.5 raspa + epoksi ön imalat astarı → son kaplama, kap boyama spesifikasyonlarına veya müşteri gereksinimlerine uygundur.

• FEA İncelemesi: Proje gereksinimlerine göre mevcuttur → gerilim konsantrasyonunu kontrol etmek ve gerektiğinde yerel geometriyi optimize etmek için kullanılır.

• Sertifika Gereksinimi: Sipariş kapsamına göre mevcuttur → sınıf denetimi ve sertifika düzeyi teklif verilmeden önce teyit edilmelidir.

Nasıl Çalışır?

Bağlama halatı güverte takozuna yaklaşır → Halat kapalı Panama açıklığından geçer → Pürüzsüz üretilmiş temas yüzeyi halat yolunu yönlendirir → Yerel temas kuvveti kaynaklı taban aracılığıyla güçlendirilmiş güverte yapısına aktarılır → Montajdan sonra inceleme ve son kaplama tamamlanır

Uygulamalar

Okyanusa giden gemiler | Kargo gemileri | Tankerler | Konteyner gemileri | Toplu taşıyıcılar | Güverte bağlama istasyonları | Panama Kanalı bağlama düzenlemeleri | Yeni inşa ve yenileme projeleri

Sertifikalar ve Avantajlar

Sertifikalar proje ihtiyacına, muayene kapsamına, malzeme izlenebilirliğine ve klas onay prosedürüne göre düzenlenebilmektedir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.

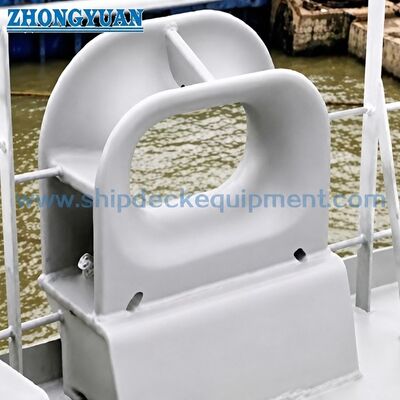

Çizim ve Fotoğraflar

SSS

S1: JIS F 2017 Type AP standart bir SWL sağlıyor mu?

Cevap1: Hayır. JIS F 2017 Tip AP tablosu nominal boyutu, ana boyutları ve ağırlığı sağlar. SWL standart tabloda bildirilmemiştir. Seçim, gemi bağlama düzenine, halat boyutuna, tasarım yüküne, güverte takviyesine, kaynak detaylarına ve proje onay gerekliliğine göre kontrol edilmelidir.

Cevap 2: Gemi çizimine, bağlama halatı düzenine, güverte düzenine ve mevcut kurulum alanına göre nominal boyut 310 veya 360'ı seçin. Sağlanan tablo ana boyut seçimi ve teklif onayı içindir.

S3: Teklif vermeden önce hangi bilgilere ihtiyaç vardır?

Cevap 3: Standart, AP Tipi, nominal boyut, malzeme kalitesi, yüzey işlemi, miktar, sertifika gereksinimi, döşeme kurulum çizimi, teslimat hedefi ve gerekli teslimat süresini onaylayın. Gerekirse FEA incelemesi veya sınıf tanık muayenesi belirtilmelidir.
