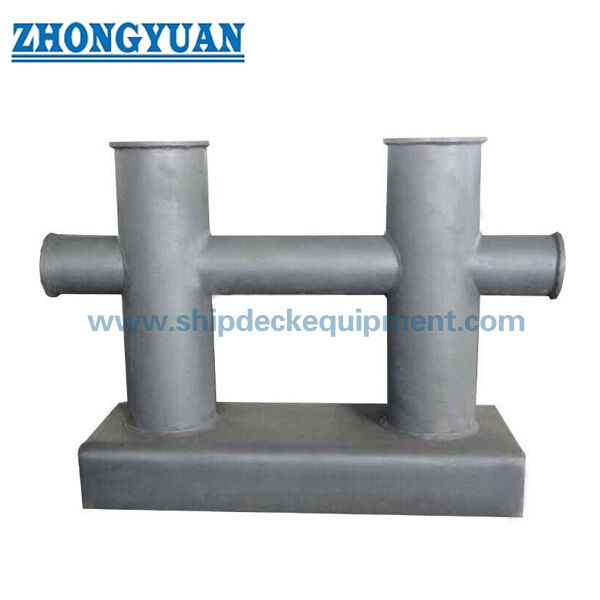

Geminin demirlenmesi için güverte kaynaklı çift çapraz bıçaklı kolye. GB/T 554 DH DN200 ̇300

Geminin demirlenmesi için güverte kaynaklı çift çapraz bıçaklı kolye. GB/T 554 DH DN200 ̇300

Ürün Genel Görünümü

GB/T 554 Tipi DH güverte kaynaklı çift çapraz bit çubuğu, gemi güvertesinde montaj için yüksek kaynaklı tabanlı kaynaklı çelik boru demirleme çubuğudur. Düzeltilmiş boyut açıklamasına göre,DH tipi, güvertede kaynaklı DN200?? DN300 yapılandırmasıdır., çoğunlukla güverte yapısına doğrudan kaynak ve güvertede daha güçlü yük aktarımı gerektiren daha büyük gemi demirleme istasyonları için kullanılır.

DN200'ün altındaki boyutlar için DL Tipi vidalı tabanlı sürümle karşılaştırıldığında, DH Tipi kaynaklı güverte kurulumu, konvulsif hazırlanmış üretim eklemleri ve yüksek tabanlı bir arayüz üzerine odaklanır.Yatay çapraz boru çift bit yapısı boyunca sürekli, bu da dayanıklılık sürekliliğini ve yük aktarımını destekler. Tüpten tabanına birleştirmeler ve tabandan güverteye kaynak, proje çizimini ve WPS'yi takip etmelidir;ip teması kaynakları, demir ipi hasarını azaltmak için pürüzsüz şekilde ezilmelidir..

Hızlı Özellikler

• Ürün türü: Güverte kaynaklı çift çapraz bit bollard → gemilerin demirleme güverteleri için yüksek tabanlı kaynaklı kurulum.
• Standart ve tip: GB/T 554-2008 Tip DH → Çifte çapraz bit bollardının güverte kaynaklı yüksek tabanlı versiyonu.
• Adı çapı aralığı: DN200?? DN300 → DN200'ün altındaki DL Tipi tuşlu taban aralığından ayrılmıştır.
• SWL aralığı: 72 ′′ 185 kN → güverte takviye ve halat öncül yönü incelemesi ile ilk pollard seçimi için kullanılır.
• Yapım: kaynaklı çelik boru ve çelik levha → çelik levha boruya yuvarlanabilir ve kaynaklanabilir veya çelik boru belirtildiği gibi kullanılabilir.
• Kaynak odağı: anahtar eklemlerde konfor hazırlığı ve derin nüfuz kaynak → son kaynak ayrıntısı, WPS ve denetim kapsamı proje gereksinimlerini takip eder.
• İp teması bitirme: kayışlar ve keskin kenarlar pürüzsüz → sarma ve yük aktarımı sırasında demir ipi korumaya yardımcı olur.
• Yüzey işleme: Sa 2.5 patlama + referans olarak epoksi dükkanı başlangıcı → son kaplama, galvanize, paslanmaz cilalama veya siparişe göre özel bitirme.

Ana teknik parametreler

GB/T 554 Tip DH güvertesinde ikili çapraz bitten kaynaklı bollard için ana web sayfasının boyutları, DN200 DN300 ile sınırlıdır.

Not: Güvertede kaynak oluk, kaynak boyutu, WPS, NDT kapsamı ve güvertede takviye projesi özel ve üretimden önce onaylanmalıdır.

Seçim ve Soruşturma Rehberi

Adım 1: GB/T 554 Tipi DH'yi ve SWL ve gemi demirleme düzenine göre nominal çapını DN200~DN300 doğrulayın.

Adım 2: Güverte kaynaklı kurulumunu, taban yüksekliğini, mevcut güverte alanını, ipliğin yönünü ve çevresindeki takviyeyi doğrulayın.

Adım 3: Kaynak gereksinimini doğrulayın: oluk hazırlığı, derin nüfuzlu kaynak ayrıntıları, WPS, kaynak denetimi ve gerekirse sınıf tanıklığı.

Adım 4: Malzeme gereksinimlerini doğrulayın: hafif çelik, C-Mn çelik, paslanmaz çelik veya belirtildiği takdirde buz sınıfı projeler için özel çelik.

Adım 5: Yüzey tedavisini onaylayın: dükkan başlangıcı, son boya sistemi, galvanize, ayna / saten cilalı paslanmaz bitki veya diğer belirtilen bitki.

Adım 6: Sipariş vermeden önce sertifika kapsamını onaylayın: üreticinin sertifikası, malzeme sertifikası, sınıf sertifikası, tanık denetimi veya proje özel onay.

Adım 7: miktar, varış yeri, gerekli teslimat süresi, kurulum çizimi, güverte temeli çizimi ve mevcutsa referans fotoğrafları sağlayın.

Yapı

Yüksek kaynaklı taban. Güverte kaynaklı arayüz. İki dikey boru parçası. Sürekli yatay çapraz boru.

Güvertede kaynak, üretim ve yük aktarımı avantajları

• Yüksek kaynaklı taban, kalıcı gemi demirleme istasyonları için önemli olan güverte yapısına doğrudan kaynaklı bir arayüz sağlar.
• DN200~DN300 boyut aralığı, yüksek tabanlı bir temelin ve daha güçlü bir güverte yük aktarımı gerektirdiği daha büyük kaynaklı güverte demirleme noktaları için Tip DH konumunu alır.
• Devamlı yatay boru kısa ayrı bir sap değildir; çift çapraz bit yapısı boyunca daha sürekli bir kuvvet yolunu destekler.
• Boru ve taban eklemleri kaynaktan önce konvel hazırlanabilir. Derin penetrasyon kaynak onaylanmış proje çizimini veya WPS'yi takip etmelidir.
• Saldırma boncukları, ip temas bölgelerinin yakınında, demirleme işlemleri sırasında lokal ip aşınmasını azaltmak için üretildikten sonra pürüzsüzce ezilmelidir.
• DH Tipi, DL Tipi'nden kaynaklı tabanla, DN200~DN300 boyut aralığı ve güverte kaynak gereksinimleri ile ayrılır.

Özel Özellikler

• Standart: GB/T 554-2008 → DH Tipi formu, ana boyutlar, SWL ve ağırlık için referans.
• Tip: DH → güverte yüksek tabanlı ikili çapraz bit konfigürasyonu.
• Nominel çap: DN200 / DN250 / DN300 → kaynaklı güverte pollard düzenlemeleri için düzeltilmiş Tip DH aralığı.
• SWL Aralık: 72 ′′ 185 kN → demirleme pollard seçimi için kullanılır; ip MBL veya kaldırma terimleriyle karıştırılmamalıdır.
• Temel Form: Yüksek kaynaklı taban → doğrudan güverte kaynak ve yük aktarımı için tasarlanmıştır.
• Üretim Yöntemi: Kaynatılmış çelik boru ve çelik levha → yuvarlanmış levha boru veya çelik boru proje gereksinimlerine göre seçilebilir.
• Kaynak Kontrolü: Bevel hazırlanması ve belirtilen yerlerde derin delikli kaynak → son WPS, NDT ve kontrol kapsamı doğrulanmalıdır.
• İp temas bitirici: Düz kaynakları ve burr-free yüzeyi → temas noktalarında ip hasarını azaltmaya yardımcı olur.
• Sertifika Gerekliliği: Proje gereksinimine göre mevcut → sınıf onayı ve denetim kapsamı tekliften önce onaylanmalıdır.

Nasıl Çalışır?

Mooring rope is led to the bollard → Rope is turned around the double-cross bitt structure → Continuous cross pipe and smooth contact surfaces support rope load transfer → Welded high base transfers local force into the reinforced deck structure → Final inspection and coating are completed according to project requirement

Başvurular

Kargo gemileri. Tankerler. Toplu taşıyıcılar. Konteyner gemileri. Daha büyük iş tekneleri. Güverte demirleme istasyonları. Yeni inşaat kaynaklı güverte projeleri. DN200-DN300 kaynaklı tabanlı kollarların değiştirilmesi.

Sertifikalar ve Avantajlar

Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

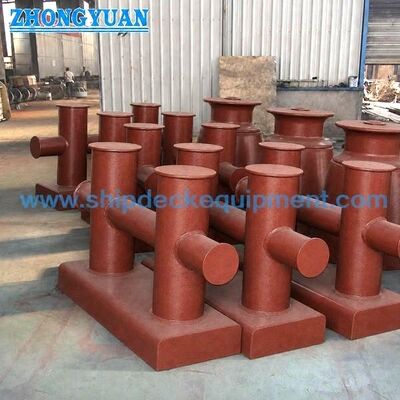

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: Tip DH neden Tip DL'den ayrı bir web sayfasına sahip olmalı?

A1: DL tipi, DN200'ün altındaki nominal çaplar için, DN200'ü DN300'ü kapsayan düz tabanlı versiyondur.Kurulum yöntemi, boyut aralığı, fotoğraf gereksinimleri ve SEO amacı farklıdır.

S2: DH Tipi için hangi kaynak bilgisi doğrulanmalıdır?

A2: Çukur hazırlığını, kaynak boyutunu, WPS'yi, kaynak denetim yöntemini, güverte takviyesini ve sınıf tanığı incelemesinin gerekli olup olmadığını doğrulayın.Bu maddelerin sadece standart tablodan varsayılmak yerine proje çizimini takip etmeleri gerekir..

S3: Doğru DH nominal çapı nasıl seçilir?

A3: Gerekli SWL, gemi demirleme düzenlemesi, ip yönü, güverte alanı, güverte takviyesi ve sınıf gereksinimine göre DN200, DN250 veya DN300'ü seçin.Yanlış taban türünü seçmekten kaçınmak için mevcut bir kolye çizimi veya fotoğrafı sağlayın..
