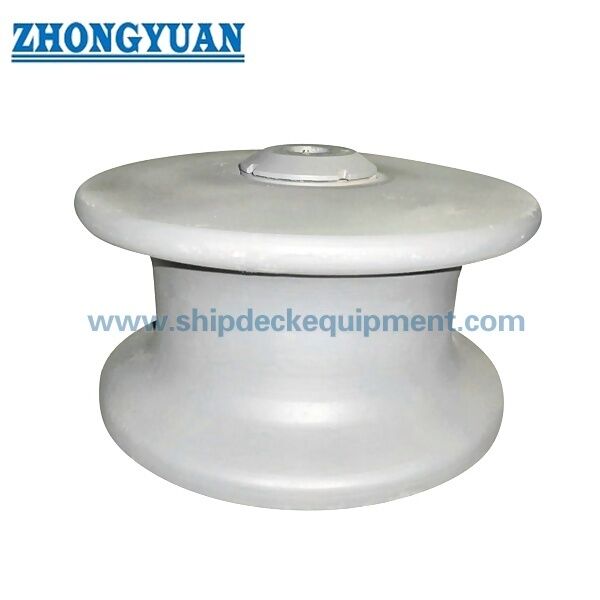

Deniz Dökme Çelik Demirleme Silindiri Düğmesi | CB/T 3861 Tip B Açık Tip Tek Makaralı

Denizci dökme çelik demirleme tekerlekli düğme CB/T 3861 B Tipi Açık Tip Tekerlekli

Ürün Genel Görünümü

CB/T 3861 Tip B dökme çelik rulo düğmesi, gemi demirleme ekipmanlarında kullanılan açık tip tek rulo.Gemi düzeninin sabit kenar yerine döner bir ip temas yüzeyi gerektirdiği demirleme hattı rehberlik pozisyonlarında kurulurRoller, PP ipi veya çelik tel ipi yönlendirmeye, yerel sürtünmeyi azaltmaya ve demirleme, kaydırma ve liman demirleme işlemleri sırasında daha düzgün ip hareketini desteklemeye yardımcı olur.

Bu sayfa, temin edilen parametreler tablosuna göre 127 kN'den 617 kN'ye kadar SWL ile 150 mm'den 450 mm'ye kadar olan B Tipi rulo çaplarını kapsar.Teslim edilen teknik gereklilikte, monte edilmiş ruloun kalıcı deformasyon olmadan SWL'nin iki katına eşit yatay bir yüke dayanacağı belirtilmektedir., çatlaklar veya dayanıklılığı etkileyen diğer kusurlar ve rulo bileşeni sıkışmadan esnekçe dönmelidir. Yapı NS 2585 rulo düzenlerine benzer olarak tanımlanır;Boyut değişkenliği, değiştirilmesi gerektiğinde çizim yoluyla onaylanmalıdır..

Hızlı Özellikler

• Standart ve tip: CB/T 3861 B Tipi açık tip → tek dönen rulo kullanan standart gemi demirleme rulo düğmesi düzenlemeleri için uygundur.

• Rulo çap aralığı: 150 ila 450 mm → ip boyutuna, SWL'ye ve mevcut demirleme istasyonu düzenine göre seçin.

• SWL aralığı: 127 ila 617 kN → yatay dayanıklılık doğrulama için ürün yükü temeli olarak kullanılır; ip kırma yükü değildir.

• Maksimum kablo çapı: PP ip 32 ila 80 mm / çelik tel ip 16 ila 44 mm → ip seçimi için ilk uyumluluk referansı.

• Çelik tel ip referansı: 1770 MPa, 6×37 → nihai seçimi onaylamak için proje ip özelliklerini kullanın.

• Montaj performansı: temin edilen gereksinimlere göre kalıcı deformasyon, çatlak veya dayanıklılığı etkileyen kusurlar olmadan yatay 2 × SWL yük kapasitesi.

• Dönüşme gereksinimi: montajlı rulo, tıkınmadan serbestçe dönmelidir → ip koruma ve bakım denetimi için önemlidir.

• rulman / çubuk seçenekleri: paslanmaz çelik, bakır veya bronz → korozyona maruz kalmaya, bakım planına ve proje gereksinimlerine göre seçilir.

Ana teknik parametreler

Seçim ve Soruşturma Rehberi

Adım 1: CB/T 3861 Tip B açık tipini ve 150 ila 450 mm arasında gerekli rulo çapını D onaylayın.

Adım 2: Gerekli SWL'yi, ip türünü ve maksimum ip çapını kontrol edin. SWL'yi ip kırma yükü veya ip MBL ile değiştirmeyin.

Adım 3: dökme çelik, paslanmaz çelik veya proje tarafından belirtilen diğer malzeme gibi malzeme gereksinimlerini teyit edin.

Adım 4: Paslanmaz çelik, bakır veya bronz gibi rulman veya çalı malzemelerini doğrulayın ve bakım planı tarafından yağ erişiminin gerekli olup olmadığını doğrulayın.

Adım 5: Yüzey işlemini doğrulayın: Sa 2.5 epoksi dükkanı primer ile patlama, galvanize, paslanmaz parçalar için cilalama veya özel kaplama sistemi.

Adım 6: miktarı, gemi türünü, kurulum konumunu, sınıflandırma topluluğunun gereksinimlerini, çizimi veya referans fotoğrafını, teslimat hedefini ve gerekli teslimat süresini belirtin.

Yapı

Açık tip tek silindirli. Çelik silindirli gövde. Silindirli çubuk / çubuk düzeni. Paslanmaz çelik.Bakır veya tunç rulman/çalı seçeneği. Yağ bakım noktası. Çizime göre taban / destek yapısı. Kaplı veya paslanmaz bitmiş yüzey.

Tasarım, Yükleme ve Bakım Avantajları

• Tek dönen rulo, kontrollü bir ip temas yüzeyi sağlar ve sabit bir ip rehberi kenarına kıyasla kaydırma sürtünmesini azaltmaya yardımcı olur.

• Tip B aralığı, SWL 127 ila 617 kN'yi kapsar ve farklı demirleme istasyonu düzenleri ve ip çapları için çeşitli standart boyutlar verir.

• Sağlanan performans gereksinimleri yatay 2 × SWL yük koşulunu kullanır ve tersanelerin rulo montajını kalıcı deformasyon, çatlaklar ve dayanıklılığı etkileyen kusurlara karşı kontrol etmelerine yardımcı olur.

• Montaj sonrası serbest dönme, önemli bir denetim noktasıdır. Yumuşak dönme iplik aşınmasını azaltır ve çalışmadan önce bakım sorunlarını daha kolay tespit eder.

• Paslanmaz çelik, bakır veya bronz rulman / çalı seçenekleri korozyon maruziyetine, yağlama uygulamasına ve bakım tercihlerine uygun olarak seçilebilir.

• Yağ bakım erişimi düzenli yağlama destekler, böylece rulo deniz hizmetinde sorunsuz hareket etmeye devam edebilir.

• döküm yüzeyi, ip temas yarıçapı, şaft uygunluğu ve kaplama hazırlığı dikkatlice kontrol edilmelidir, çünkü direk olarak ip korumasını, dönüşünü ve denetim kabulünü etkiler.

Özel Özellikler

• Standart: CB/T 3861 → gemi spesifikasyonu veya tersanenin çizimi bu Çin deniz rulo standardını gerektirdiğinde kullanılır.

• Tip: B tipi açık tip → demir hattı rehberliği için tek açık rulo düzenlemesi.

• Rulo çapı: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → SWL, ip çapı ve kurulum alanına göre seçin.

• SWL: 127 ila 617 kN → tedarik edilen tablodan ürün yükü değerlendirme referansı; kaldırma SWL ve ip kırma yükü değil.

• Uygulanabilir ip: PP ip ve çelik tel ip → tablodaki çelik tel ip referansı 1770 MPa, 6×37.

• Malzeme: Ürün temeli olarak dökme çelik → paslanmaz dökme çelik ve diğer listelenen malzeme seçenekleri çizim ve proje özellikleri ile onaylanmalıdır.

• rulman / Bush: Paslanmaz çelik, bakır veya bronz → korozyon direnci ve yağlama gereksinimlerine göre seçilir.

• Yüzey Tedavisi: Sa 2.5 patlama + epoksi dükkanı primer, galvanizli, cilalı veya özel → son kaplama kaplama özelliklerine uymalıdır.

• Sertifika Gerekliliği: Üreticinin sertifikası veya sınıf sertifikası siparişe göre → sınıf denetim kapsamı tekliften önce onaylanmalıdır.

Nasıl Çalışır?

Mooring line approaches the roller → Rope contacts the rotating roller surface → Roller turns with rope movement → Friction and local rope wear are reduced → Horizontal load is transferred through the roller assembly to the supporting ship structure

Başvurular

Ship mooring stations | Deck rope guidance positions | Fairlead and roller guide arrangements | Newbuilding projects | Ship repair and replacement | Cargo vessels | Tugboats | Barges | Workboats | Harbor mooring equipment

Sertifikalar ve Avantajlar

Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine, yük doğrulama gereksinimine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

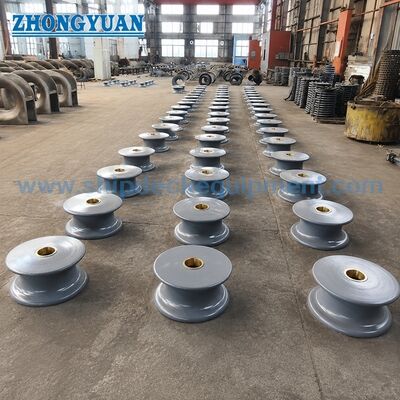

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: Doğru CB/T 3861 Tip B rulo boyutunu nasıl seçilir?

A1: Gerekli SWL, PP halat veya çelik tel halat çapına, kurulum alanına ve gemi demirleme düzenlemesinin çizimine göre rulo çapını seçin.SWL ve maksimum kablo çapı hem teklif öncesinde kontrol edilmelidir.

S2: Tablodaki SWL, ip kırma yükü veya kaldırma SWL ile aynı mı?

A2: Hayır. Listelenen SWL, demirleme rulo düğmesi için ürün yük oranı referansıdır. İp kırma yükü, ip MBL veya kaldırma ekipmanı SWL olarak değerlendirilmemelidir.

S3: Üretim veya sınıf denetimi öncesinde ne kontrol edilmelidir?

A3: Standart tip, boyut, malzeme sınıfı, rulman veya çalı malzemesi, yüzey işlemi, çizim, denetim kapsamı ve sertifika gereksinimini doğrulayın.Sınıf sertifikası veya tanıklık denetimi gerekirse, fiyatlandırmadan önce onaylanmalıdır.
