DIN 81907 Form B Döküm Silindiri Kaide Fairlead Gemi Çekme Ekipmanı

DIN 81907 Form B Döküm Silindiri Kaide Fairlead Gemi Çekme Ekipmanı

Ürün ayrıntıları:

Menşe yeri: Çin
Marka adı: Zhongyuan
Sertifika: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
Model numarası: Standart ve Özelleştirilmiş

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1
Fiyat: As per quotation
Ambalaj bilgileri: Palet veya Özelleştirilmiş
Teslim süresi: teklife göre
Ödeme koşulları: TT, L/C, vb.
Yetenek temini: Müşterilerin ihtiyaçlarını karşılamak
En iyi fiyat İletişim

Detay Bilgi
Teknik Standart: DIN81906-1999 (Roller), DIN 81907-1997; DIN81906-1999 (Silindir), DIN 81907-1997; G Tip: Konik kaide üzerinde Form B silindiri
Silindir Çapları: 160~560mm Silindir No.: Tek Silindir
Silindir Ağırlığı: 12~580kg Malzemeler: Yumuşak Çelik, C-Mn Çelik, Paslanmaz Çelik, Döküm Çelik, Sfero Döküm
Yüzey İşlem: S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Galvanizli, Cilalı, özelleştirilmiş yüze Sınıflandırma Sertifikaları: CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS, RS, vb.
Vurgulamak:

DIN 81907 döküm rulo tabanı Fairlead

Ürün Açıklaması

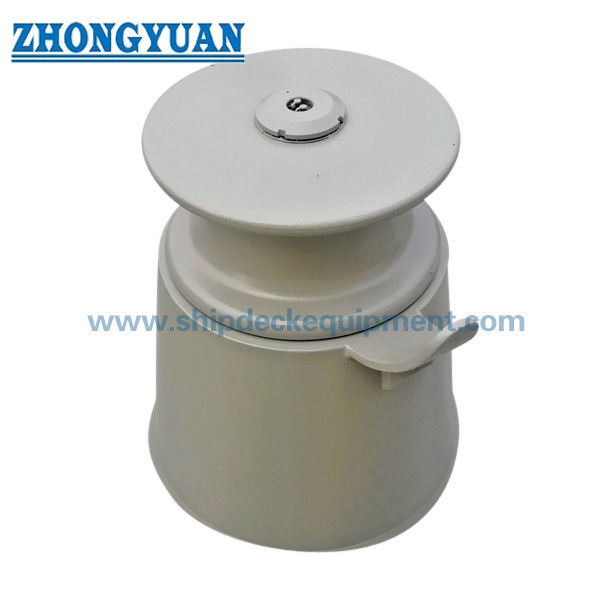

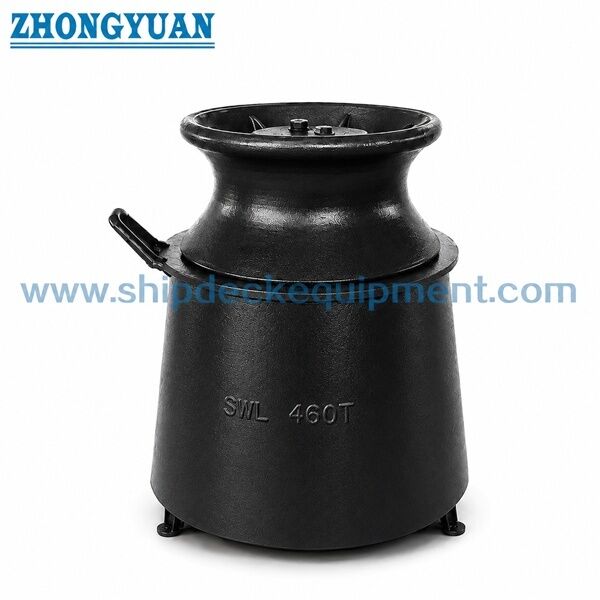

DIN 81907 Form B Döküm Silindiri Kaide Fairlead Gemi Çekme Ekipmanı



Tanım:

DIN 81907 ayaklı rulo Fairlead, A formu silindirik kaideye ve B formu konik kaideye sahiptir.Silindirler DIN81906'dır.Bağlama halatlarını yönlendirmek için iç tahta güvertesine monte edilir.Form B, konik kaidedir.



Ana Teknik Özellikler:

  1. Teknik Standart: DIN81906-1999 (Silindir), DIN 81907-1997;Alman Standardı
  2. Tip: Konik kaide üzerinde Form B silindiri
  3. Silindir Çapları: 160~560mm
  4. Silindir No.: Tek Silindir
  5. Silindir Ağırlığı: 12~580kg
  6. Malzemeler: Yumuşak Çelik, C-Mn Çelik, Paslanmaz Çelik, Döküm Çelik, Sfero Döküm
  7. Yüzey işleme: S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Galvanizli, Cilalı, özelleştirilmiş yüzey işlemi mevcuttur.
  8. Sınıflandırma Sertifikaları:CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, Etc.
  9. Kişiselleştirilebilir

Ana teknik parametreler:

Nominal
Numara.		 SWL
kN		 h
A formu		 h
B formu		 a b C d1x S1 d2 d3
士1		 d4 d5 f
1 10 200 - 9 60 135 219,1 X 12,5 255 62 - - 282
400 - - - 482
600 - - - 682
800 - - - 882
2 20 200 - 9 60 135 273 X 12,5 310 72 - - 305
400 - - - 505
600 - - - 705
800 - - - 905
3 30 200 - 9 60 135 355,6 X 12,5 395 87 - - 329
400 - - - 529
600 - - - 729
800 - - - 929
5 50 200 - 9 60 135 457 X 12,5 495 108 - - 363
400 - - - 563
600 - - - 763
800 - - - 963
8 80 200 - 9 80 175 559 X 12,5 595 127 - - 411
400 - - - 611
600 - - - 811
800 - - - 1011
- 1000 560 825 1211
12 120 200 - 10 80 175 660 X 14,2 705 162 - - 459
400 - - - 659
600 - - - 859
800 - - - 1059
- 1000 660 925 1259
- 1200 660 975 1459
20 200 200 - 12 100 220 660 X 17,5 705 192 - - 483
400 - - - 683
600 - - - 883
- 800 660 870 1083
- 1000 660 925 1283
- 1200 660 975 1483
- 1400 660 1030 1683
32 320 200 - 12 100 220 813 X 16 865 232 - - 553
400 - - - 753
600 - - - 953
- 800 810 1020 1153
- 1000 810 1075 1353
- 1200 810 1125 1553
- 1400 810 1180 1753

Tip l1 l2
+1
-0.3		 l3 l4 l5 l6 ≈
A formu		 l6 ≈
B formu		 r S2 S3 z ≈
1 174 38 70 20 80 10 - 10 13 - 2
2 228 38 70 20 80 10 - 10 13 - 3
3 310 38 70 20 90 10 - 10 13 - 3
5 412 38 70 20 110 10 - 10 13 - 3
8 504 45 80 30 130 15 13 15 16 15 3
12 602 70 110 30 180 15 14 15 16 15 3
20 585 81 130 40 200 20 22,5 20 20 15 5
32 740 131 180 40 240 20 20 20 20 15 5


                                             DIN 81907 Form B Döküm Silindiri Kaide Fairlead Gemi Çekme Ekipmanı 0                               DIN 81907 Form B Döküm Silindiri Kaide Fairlead Gemi Çekme Ekipmanı Çizimi



DIN 81907 Form B Döküm Silindiri Kaide Fairlead Gemi Çekme Ekipmanı 1
