Ürün Genel Görünümü

DIN 81907 Form B tabanlı yuvarlatma tek dikey yuvarlatma montajı, konik bir güverte tabanına monte edilmiştir.sabit bir kenara karşı sürekli kaydırma temas olmadan hattın yönünü değiştirmesine yardımcı olmakDöner rulo ve pürüzsüz ip temas yüzeyi, çizgiyi yakındaki güverte yapısından uzak tutarak yerel aşınmayı azaltmaya yardımcı olur.

Form B konik-pedestal konfigürasyonudur ve silindirsel Form A düzeninden farklıdır. Sağlanan parametreler tablosuna dayanarak, Form B nominal numaralarda mevcuttur 8, 12, 20,80 ila 320 kN arasında belirtilen SWL değerleri ve birkaç taban yüksekliği seçeneği ile 32Seçim, hat türü ve çapı, ip MBL, kurşun yönü, taban yüksekliği, temel geometri, güverte takviye, kaynak ayrıntıları, rulo malzemesi,rulman veya çalı düzenlemesi, yağlama, kaplama sistemi ve gerekli sınıf denetim kapsamı.

Hızlı Özellikler

• Ürün türü: Tek tekerlekli piyadestal fairlead → bir demirleme veya bükme hattını yükseltilmiş bir güverte pozisyonunda yönlendirir ve yönlendirir.
• Standart ve biçim: DIN 81907:1997-12 Form B → konik taban yapılandırması; DIN Media bu baskıyı mevcut taban fuar kurşun standardı olarak listeler.
• Referanslı rulo standardı: DIN 81906:1999-05 → ilgili çarpma / taban rulo serisi için mevcut DIN referansı.
• Form B nominal aralığı: 8 / 12 / 20 / 32 → verilen tablodaki küçük nominal sayılar 1 / 2 / 3 / 5 Form A'ya aittir, bu sayfaya değil.
• SWL aralığı: 80 ila 320 kN → tedarik edilen tablodan monte SWL; ip MBL değil ve kaldırma yeteneği değildir.
• Çapa yüksekliği seçenekleri: 800 ila 1400 mm nominal sayıya bağlı olarak → rulo merkezi çizgisinin gemi güvertesine ve ip kuruluşuna uymasına izin verir.
• Malzeme seçenekleri: siparişe göre rulo malzemesi ile çelik taban → tam dökme çelik, nodüler demir, paslanmaz çelik, aks, çalı ve rulman malzemeleri onaylanmalıdır.
• Yüzey işlemi: Sa 2.5 patlama + referans olarak bir epoksit işleme-başlatma kaplaması → son kaplama, galvanizasyon veya cilalanmış paslanmaz kaplama, onaylanmış proje spesifikasyonunu takip eder.

Ana teknik parametreler

DIN 81907 konik tabanlı yuvarlatma tekerleği için ana form B seçim boyutları. Farklı belirtilmedikçe boyutlar mm'de gösterilmiştir. Semboller d4, d5,ve f sağlanan parametreler tablosunu takip eder ve üretimden önce onaylanmış çizime karşı kontrol edilmelidir..

Seçim ve Soruşturma Rehberi

Adım 1: DIN 81907 Form B'yi onaylayın ve gerekli montaj SWL ve gemi demirleme düzenine göre nominal numara 8, 12, 20 veya 32'yi seçin.

Adım 2: Çapa yüksekliğini h ve gerekli çizgi merkez çizgisi yüksekliğini doğrulayın, böylece rulo gelen ve giden ip yolu ile hizalanacaktır.

Adım 3: İp türü, ip çapı, ip MBL, beklenen kurşun açıları ve beklenen demirleme / bükme görevini belirtin; çekiş kullanımı onaylı gemi düzenlemesi ile ayrı olarak onaylanmalıdır.

Adım 4: Rol, taban, aks, çalı veya rulman, yağlama ve malzeme gereksinimlerini, uygun olduğunda paslanmaz veya düşük sıcaklıklı malzeme de dahil olmak üzere doğrulayın.

Adım 5: Temel boyutları, güverte takviyesi, kaynak ayrıntıları, yük yönü, kaplama sistemi, denetim yöntemi ve sınıflandırma topluluğu gereksinimlerini doğrulayın.

Adım 6: miktar, teslimat yeri, gerekli teslimat süresi, gemi türü, kurulum çizimi ve mevcutsa referans fotoğrafları belirtin.

Yapı

DIN 81906 vertical roller | Roller axle and bush / bearing arrangement | Conical Form B pedestal | Welded deck foundation interface | Smooth rope-contact surface | Lubrication and maintenance points | Shop primer or specified surface treatment

Rol, Temel ve Mühendislik Avantajları

• The conical Form B pedestal provides a widened lower support area for elevated roller positions and is selected when the vessel arrangement requires a tapered pedestal rather than the cylindrical Form A structure.
• Yükseltilmiş dikey rulo, ipin güvertenin kenarlarından, kale yapısından ve yakındaki armatürlerden uzak durmasına yardımcı olmakla birlikte hattın yatay ipini değiştirir.
• Özgürçe dönen bir rulo, temas yüzeyinde kayma sürtünmesini azaltır; aks düzeni, gövde veya rulman uyum, yağlama ve bakım erişimi üretim ve servis sırasında kontrol edilmelidir.
• Çoklu taban-yükseklik kombinasyonları, rulo merkezi çizgisinin gerçek güverte düzenine uyum sağlamalarını sağlar.Ancak yükseklik, çizgi açıları ve çevresindeki demirleme düzenini seçmek zorundadır..
• Basamak tabanı, fairlead reaksiyonunu gemi yapısına aktarır; güverte temeli, takviye, kaynak detayları,ve izin verilen yük yönü, tersanede veya tasarım bürosunda gözden geçirilmelidir..
• FEA incelemesi, yük testi, NDT, malzeme izlenebilirliği ve sınıf tanıklığı, proje denetim planında ve kabul edilen sipariş kapsamında belirtildiğinde düzenlenebilir.

Özel Özellikler

• Standart: DIN 81907:1997-12 → piyadestal fuara yönelik mevcut DIN baskısı.
• Form: Form B konik taban → silindirsel Form A yapılandırmasından farklı.
• Ad Numarası: 8 / 12 / 20 / 32 → Takviye edilen boyut tablosunda belirtilen B form aralığı.
• SWL: 80 / 120 / 200 / 320 kN → seçim için kullanılan montaj derecesi; ip MBL veya kaldırma kapasitesinin yerine geçmez.
• Roller Standartı: DIN 81906:1999-05 → Rollerin tam boyutu ve malzemesi nominal numara ve onaylanmış çizim ile onaylanmalıdır.
• Montaj: Güverte kaynaklı temeli → taban koltukları, güverte takviyesi, kaynak hazırlığı ve yük yönü çizim incelemesini gerektirir.
• Malzeme: Bileşen tarafından onaylanacak → tabanca, rulo, aks, kütük / rulman ve düşük sıcaklık gereksinimleri farklı malzeme özellikleri kullanabilir.
• Yüzey Tedavisi: Sa 2.5 patlama + referans olarak epoksi dükkan başlangıcı → son kaplama, galvanize veya paslanmaz işleme projenin gereksinimlerini takip eder.
• Sertifika Gerekliliği: Sipariş kapsamına göre mevcuttur → sınıf sertifikası, üreticinin sertifikası, malzeme sertifikası, NDT veya tanık testi, tekliften önce kabul edilmelidir.

Nasıl Çalışır?

Mooring or warping line approaches the pedestal fairlead → Line contacts the vertical roller → Roller rotates and redirects the line at the required deck elevation → Reaction is transferred through the conical pedestal to the reinforced deck foundation → Roller, aks, yağlama, kaynaklar ve kaplama servis sırasında denetlenir

Başvurular

Sea-going vessels | Inland vessels | Tugboats | Workboats | Cargo vessels | Mooring and warping stations | Raised deck line-routing positions | Newbuilding and replacement projects | Approved towing-line guidance positions when specified by vessel design

Sertifikalar ve Avantajlar

Sertifikalar ve denetim belgeleri proje gereksinimlerine, kabul edilen malzeme izlenebilirliğine, test kapsamına ve sınıflandırma topluluğunun onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: DIN 81907 Form A ve Form B arasındaki fark nedir?

A1: Form A silindir şeklindeki bir taban kullanır ve birlikte verilen tabloda gösterilen daha geniş nominal aralığı kapsar. Form B konik bir taban kullanır ve bu sayfa için nominal sayılarla sınırlıdır 8, 12, 20,ve 32 daha yüksek tabanca-yükseklik kombinasyonları ile.

S2: 80 ila 320 kN SWL değerleri ip MBL veya kaldırma kapasitesi olarak kullanılabilir mi?

A2: Hayır. Değerler, sağlanan DIN 81907 tablosundan uygun SWL rakamlarıdır. İp MBL, çalışma yükü, kurşun açısı, güvenlik faktörleri, güverte temeli ve proje onayı ayrı ayrı kontrol edilmelidir.Fairlead kaldırma ürünü değil..

S3: Ödeme yapmadan önce hangi bilgiler gereklidir?

A3: Form B'nin nominal numarasını, SWL'yi, taban yüksekliğini, ip türünü ve çapını, ip MBL'sini, hat yönünü, kap tipini, her bir bileşen için malzemeyi, gövde veya rulman gereksinimini, yağlamayı doğrulayın.Yüzey işleme, güverte temeli çizimi, sertifika kapsamı, miktar, varış yeri ve gerekli teslimat süresi.

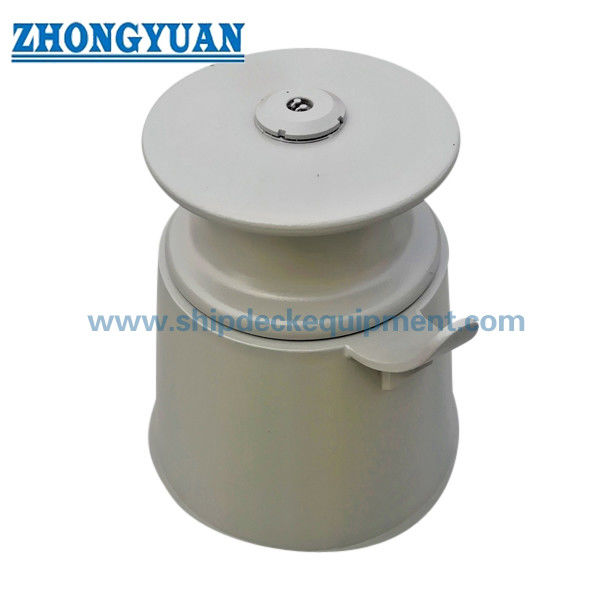

                                                                             DIN 81907 Form B döküm rulo tabanı Fairlead Gemi Çekici Ekipmanı çizimi
